Zyxel VMG-serien [trådløs ruter] - Konfigurer VLAN og VLAN-gruppe på VMG Wireless Router

Denne omfattende veiledningen gir detaljerte instruksjoner om hvordan du konfigurerer virtuelle lokale nettverk (VLAN) på VMG-enhetene dine, noe som kan være nødvendig for å opprette en Internett-tilkobling eller feilsøke problemer. Denne veiledningen er nyttig hvis du eier en VMG-enhetsmodell: VMG1312, VMG3625, VMG3925, VMG3927 eller VMG8825. Konfigurering av VLAN kan ofte løse problemet når internettforbindelsen ikke fungerer som den skal. Med VLAN kan du segmentere nettverkstrafikken, noe som forbedrer nettverksytelsen og sikkerheten. Ved å følge trinnene i denne veiledningen kan du konfigurere VLAN-grupper på VMG-enheten din, slik at du sikrer at internettforbindelsen din er riktig konfigurert og at du kan opprettholde et stabilt og sikkert nettverksmiljø. Enten du skal sette opp en ny Internett-tilkobling eller løse et eksisterende tilkoblingsproblem, vil denne veiledningen lede deg gjennom de nødvendige trinnene for å konfigurere VLAN på VMG-enheten din.

Koble deg direkte til enheten via LAN-porten og sørg for at du har en IP-adresse i området 192.168.1.2 til 192.168.1.254, og skriv inn følgende adresse i nettleseren din (Google Chrome/Safari):

Du kan logge inn på ruteren din via http://192.168.1.1 Standard brukernavn admin og passordet 1234

Konfigurer VLAN

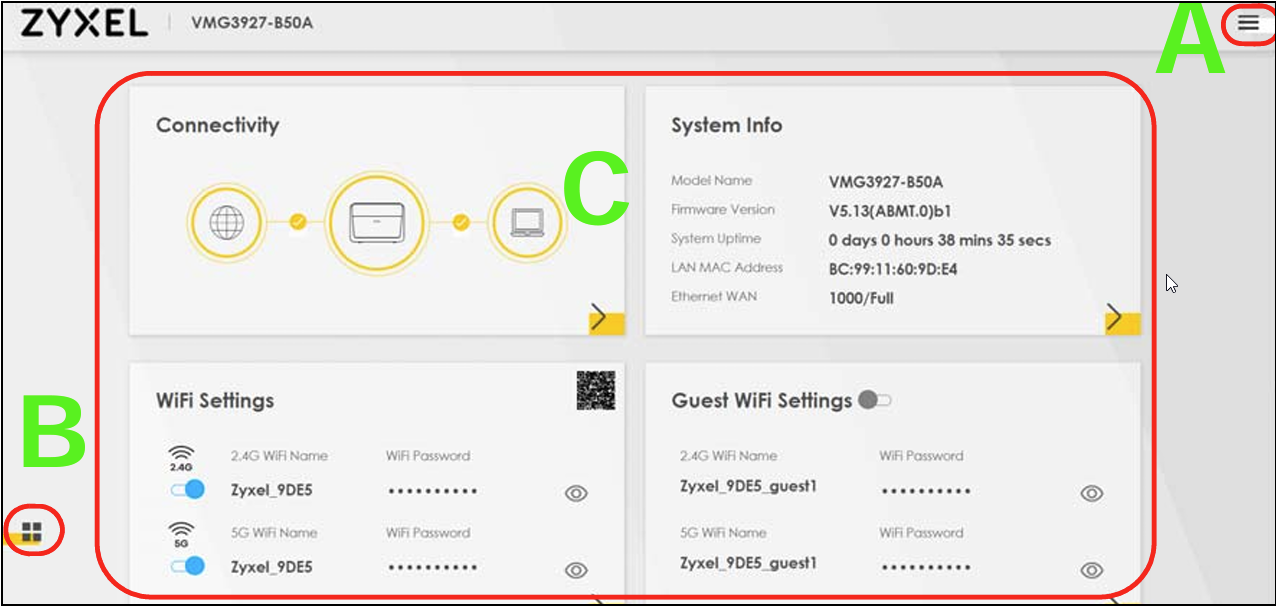

Gå til "Meny" øverst til høyre på skjermen [A], som vist på bildet nedenfor:

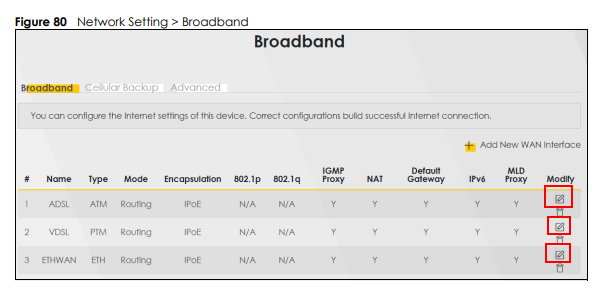

Konfigurer deretter 802.1p som "0" og 802.1q er VLAN-ID-en din (for eksempel 7) som du har fått fra Internett-leverandøren din for å konfigurere. Hvis du er usikker på hva du skal konfigurere her, kan du kontakte Internett-leverandøren (ISP). Konfigurer deretter 802.1p som "0" og 802.1q er VLAN-ID-en (for eksempel 7) som du har fått fra Internett-leverandøren for å konfigurere.

Konfigurer VLAN-gruppe

Her er et eksempel på VMG8924-B10D, FW V5.13(ABGQ.3)C0

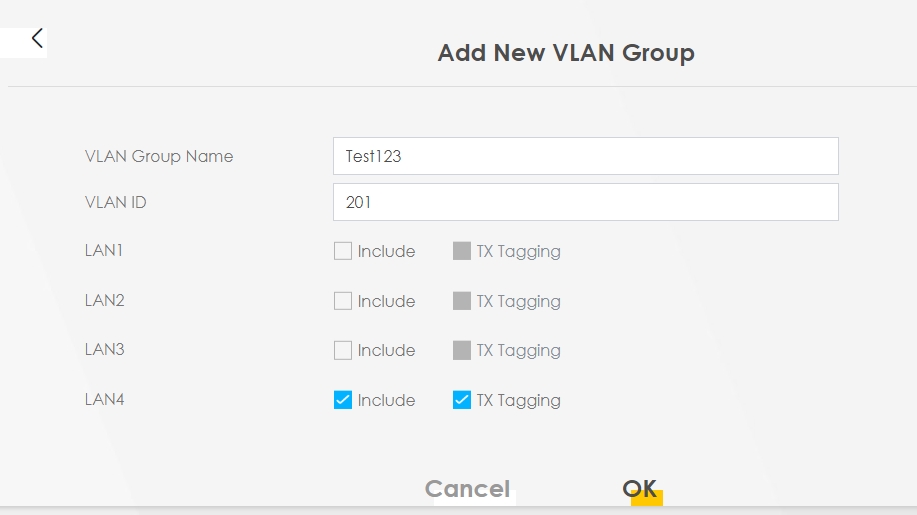

Trinn 1: Opprett en VLAN-gruppe

• Opprett et gruppenavn
• Skriv inn VLAN-ID-en du trenger
• Klikk på LAN du vil bruke; TX-tagging betyr at når nedlastingstrafikk går i retning fra CPE til LAN-klienten, vil den ha en VLAN-tag. Hvis enheten din er VLAN-bevisst og trenger VLAN-tagging, må du klikke på taggingsalternativet
• Klikk OK for å fullføre dette trinnet.

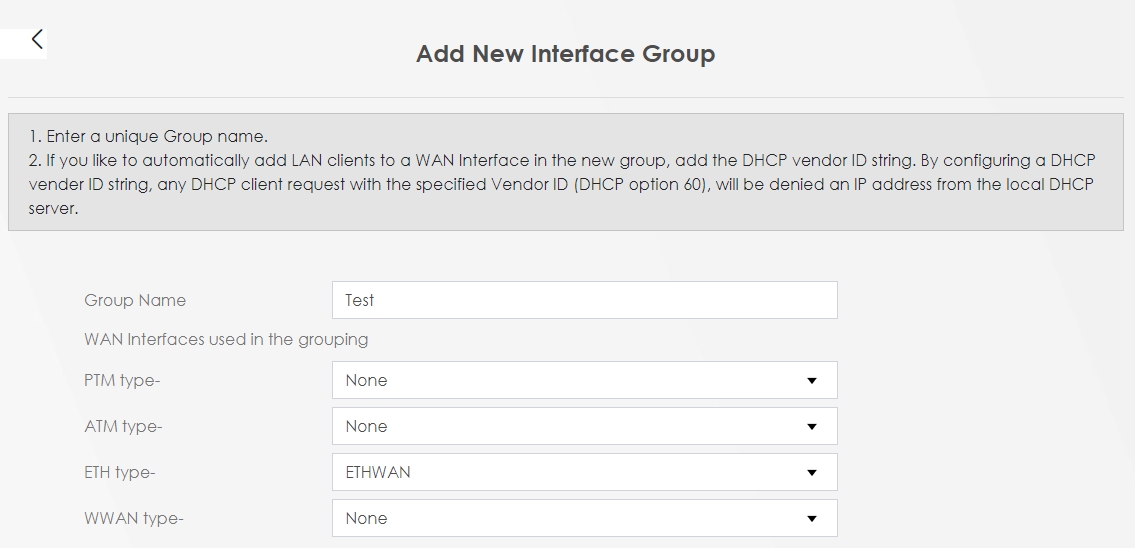

Bygg en grensesnittgruppe

• Skriv inn gruppenavn
• Angir et WAN-grensesnitt som denne gruppen skal bruke

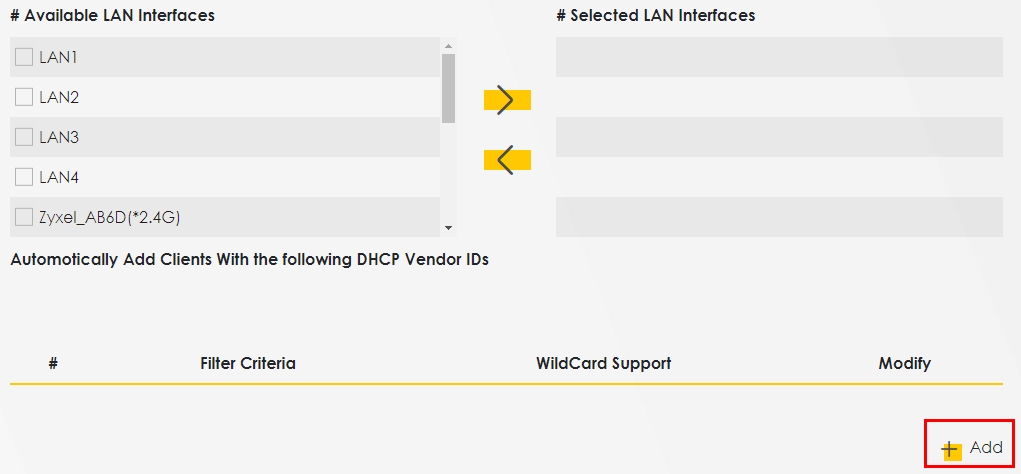

• For en LAN-klient klikker du nå på LAN4, og blar nedover for å velge "+Add".

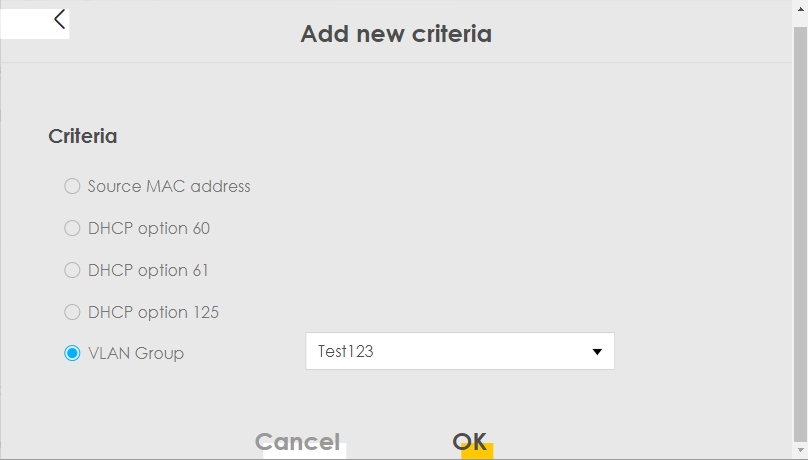

• Det er VLAN-gruppebetingelsen som skal velges i denne gruppen, ikke LAN-portnummeret. Dermed angir vi gruppekriterier her, ikke velger LAN 4-port.

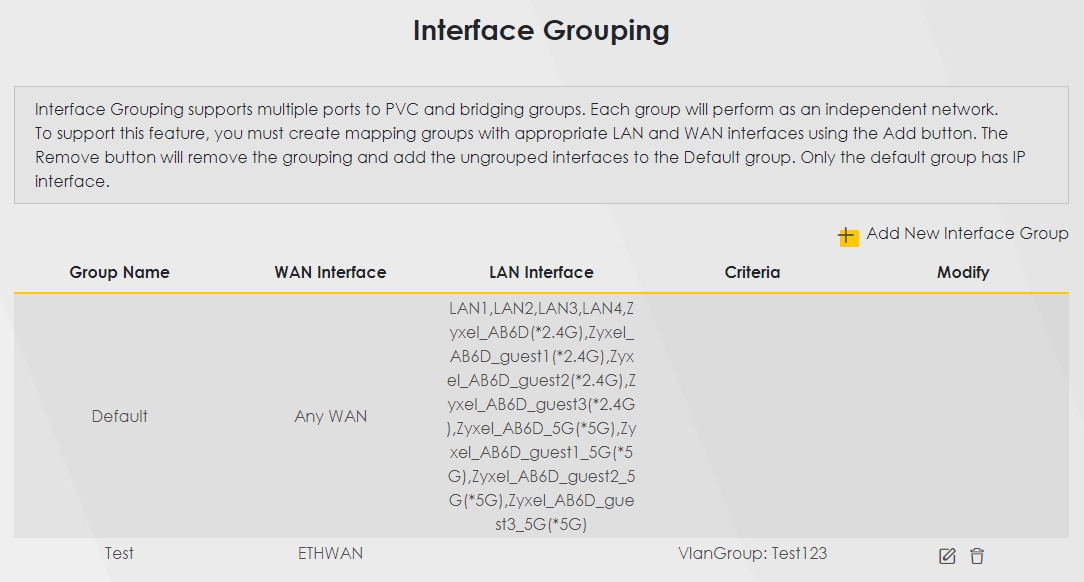

• Konfigurer resultat

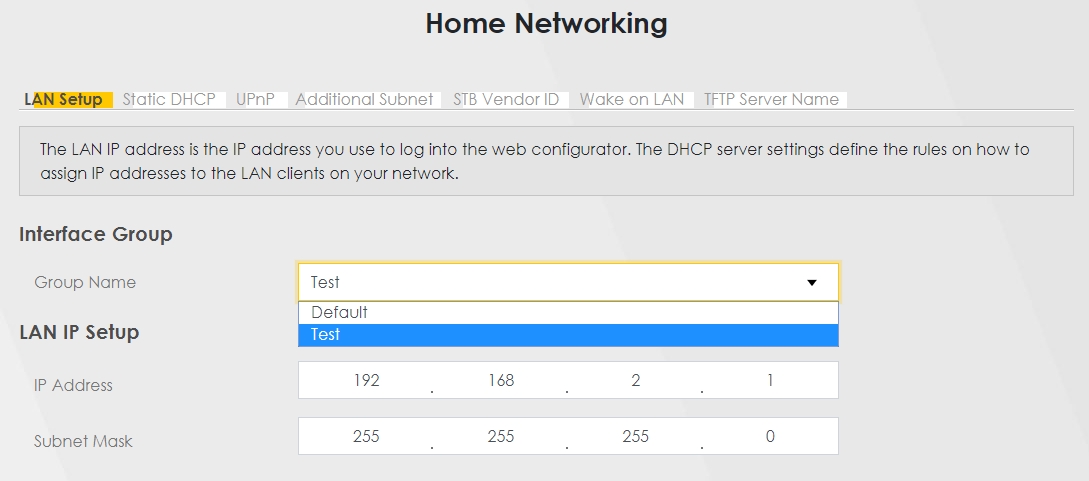

Endre DHCP-område

• Nå kan du se at en ny gruppe er opprettet, og du kan endre LAN-verten og DHCP Pool-området etter dine behov.
