Zyxel Network-Attached Storage [NAS] - Konfigurere koblingsaggregering/porttrunking på Zyxel NAS

Zyxel NAS Link Aggregation (LAG), også kjent som port trunking eller bonding, er en nettverksfunksjon som kombinerer flere nettverksgrensesnitt til én enkelt logisk kobling. Dette oppsettet forbedrer nettverksytelsen ved å gi større båndbredde, redundans og forbedret lastbalansering.

End-of-Life Product Notice: Vi beklager å måtte informere deg om at produktet "Zyxel NAS Devices" har nådd slutten av sin levetid.Som et resultat av dette kan den tekniske støtten for denne enheten være begrenset. Vær oppmerksom på at all manipulering eller bruk av en enhet som allerede har nådd slutten av sin levetid, skjer på egen risiko. Du finner en liste over utdaterte enheter, inkludert datoene for når de skal pensjoneres og når støtten opphører, på lenken nedenfor. På denne siden finner du også den siste oppdaterte versjonen for enheten din: End of Life

Hvordan LAG fungerer på Zyxel NAS

LAG kombinerer grensesnitt som LAN1 og LAN2 til én enkelt logisk kobling, noe som gir høyere båndbredde og feiltoleranse. Begge grensesnittene bruker samme IP- og MAC-adresse. Denne konfigurasjonen krever at den tilkoblede Ethernet-svitsjen også støtter og er riktig konfigurert for koblingsaggregering.

Konfigurere LAG på Zyxel NAS

Få tilgang til NAS-konfigurasjonen:

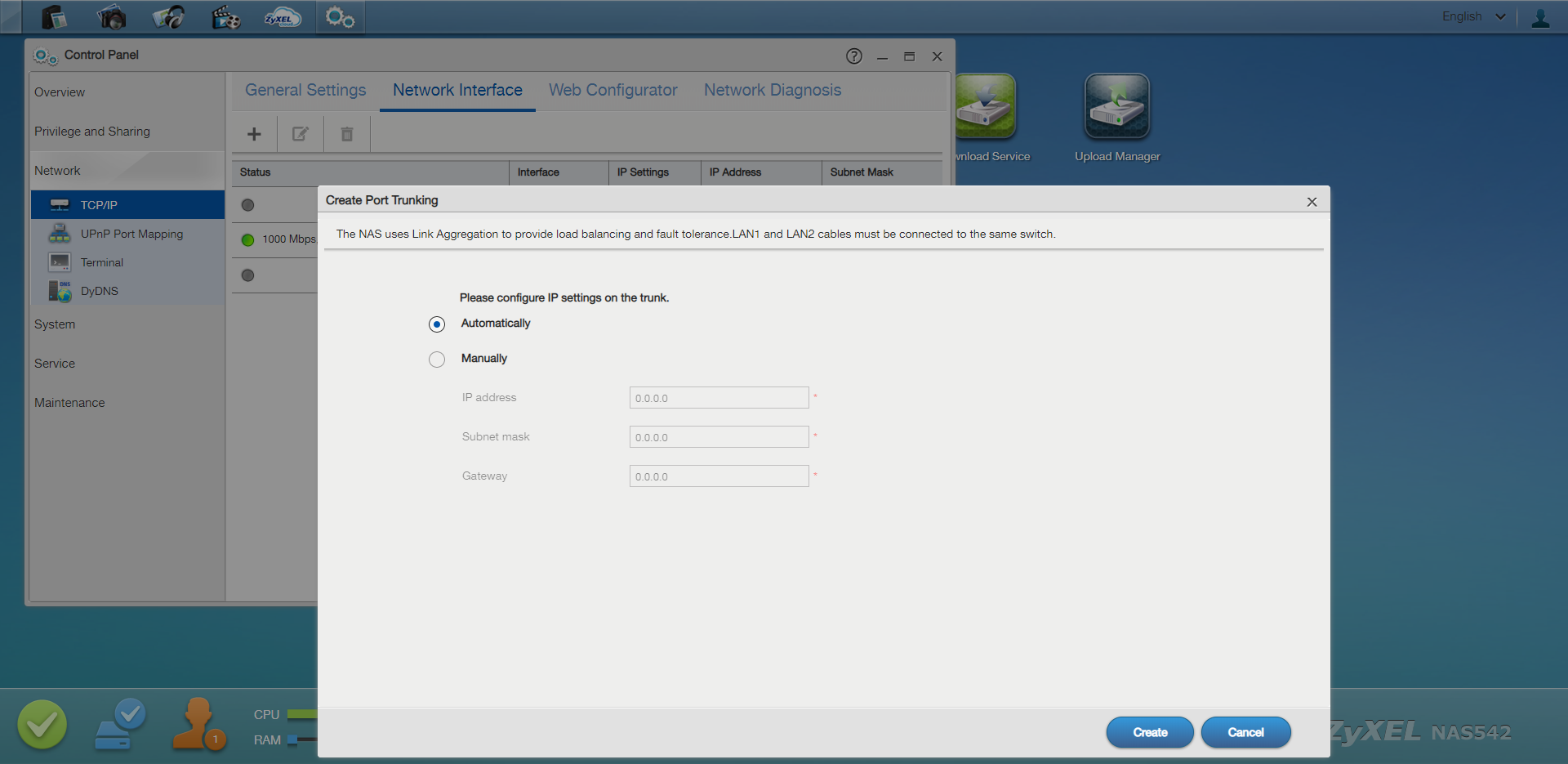

1. • Naviger til Kontrollpanel > Nettverk > TCP/IP > Nettverksgrensesnitt > Opprett.
   • Velg alternativet for lastbalansering eller porttrunking.

Innstillinger for porttrunking:

1. • Kontroller at LAN1 og LAN2 er koblet til samme Ethernet-svitsj.
   • Konfigurer svitsjen for LAG med de riktige innstillingene slik at de samsvarer med innstillingene på NAS-en.

Alternativer for lastbalansering:

Du kan velge mellom ulike lastbalanseringsalgoritmer, for eksempel:

• Round-Robin: Distribuerer pakker sekvensielt over alle koblinger.
• Aktiv sikkerhetskopiering: Ett grensesnitt er aktivt, mens det andre er backup.
• XOR (eksklusivt ELLER): Balanserer trafikken basert på kilde- og destinasjons-MAC- eller IP-adresser.

IP-adressekonfigurasjon:

• LACP har begrensninger når det gjelder konsekvent IP-adressering via DHCP. Det anbefales å konfigurere en statisk IP for NAS-enheten for å sikre at den alltid mottar samme IP-adresse.

Vanlige problemer og løsninger

• Hastighetsbegrensning for enkeltflyt:
  • Hver enkelt trafikkstrøm er begrenset til hastigheten til en enkelt fysisk port, vanligvis 1 Gbps. Den kombinerte båndbredden realiseres gjennom flere samtidige strømmer.
• Svitsjkompatibilitet:
  • Sørg for at den tilkoblede svitsjen støtter og er riktig konfigurert for LAG. Enkelte Zyxel-modeller, som XGS1210-12, støtter ikke dynamisk LACP (IEEE 802.3ad) og kan kreve statiske LAG-innstillinger.
• Hensyn til fastvare og modell:
  • For avanserte funksjoner som LACP bør du vurdere å bruke avanserte modeller som XGS1930- eller GS1900-serien, som gir bedre støtte for dynamisk koblingsaggregering.

Eksempel på konfigurasjonsscenario

Tilkobling av NAS-enheten:

1. • Koble LAN1 og LAN2 fra NAS-en til to porter på en svitsj.

Konfigurere svitsjen:

1. • Konfigurer en statisk LAG-gruppe for de to portene på svitsjen.

NAS-nettverksinnstillinger:

• På NAS-en går du til Kontrollpanel > Nettverk > TCP/IP > Nettverksgrensesnitt > Opprett.
• Velg Port Trunking og velg ønsket algoritme for lastbalansering.
• Tilordne en statisk IP-adresse til NAS-en for konsekvent nettverkstilgang.

Bareen advarsel: Zyxel NAS-enheter har nådd slutten av støtteperioden. Vi forstår at dette kan være ubeleilig, så for å hjelpe deg, kan du besøke forumet vårt eller utforske NAS-delen i kunnskapsbasen vår for alle detaljer. Du finner også en liste over utdaterte enheter og deres støtteperioder på lenken nedenfor.

• Utrangerte enheter (EOL/EoL) / Slutt på kundestøtte (EOS/EoS)
• Fellesskapsforum Personlig skylagring

Tusen takk for din forståelse og tålmodighet!
