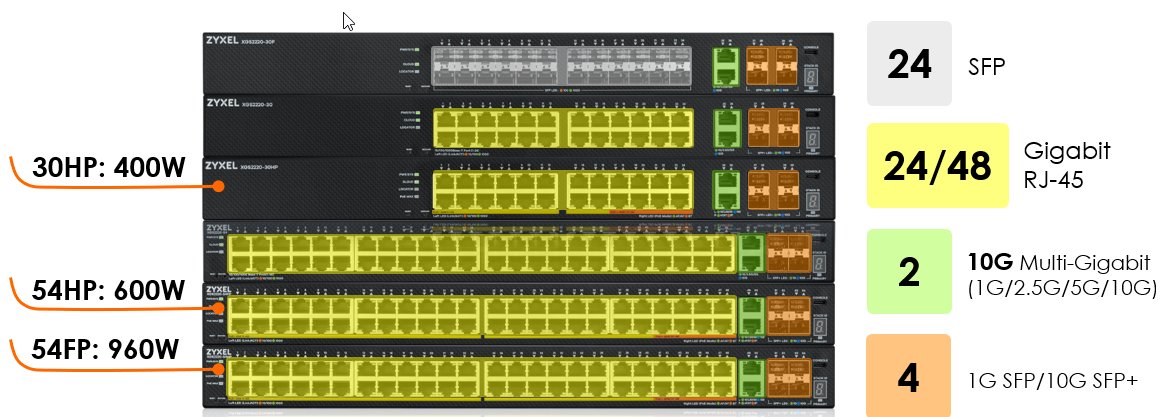

XGS2220 PoE-svitsjene støtter både PoE+ og PoE++ (60 W) for å dekke behovene til en rekke WiFi 6/6E AP-er og PTZ-kameraer med høyt strømforbruk. 10G Multi-Gig PoE-portene baner også vei for fremtidig WiFi 7-teknologi. For å maksimere utnyttelsen av systemets strømbudsjett er XGS2220 klar til å fungere med et bredt utvalg av Zyxel WiFi 6/6E AP for alle nettverk.

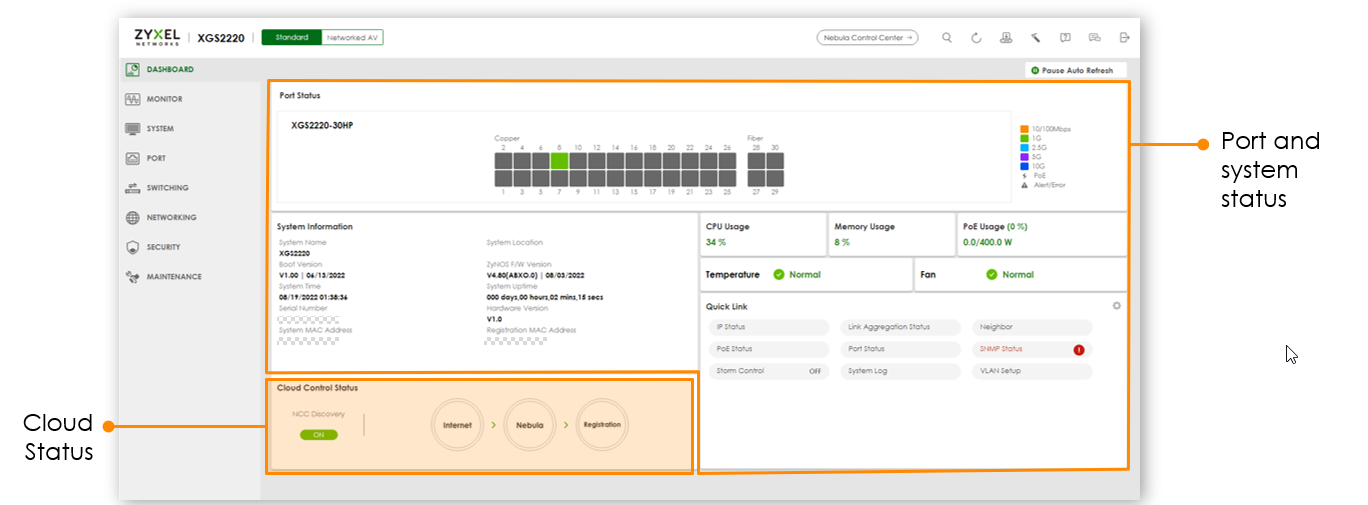

Få oversikt over og administrer mange funksjoner via brukervennlig webgrensesnitt

Det oppdaterte webgrensesnittet gir bryterstatus i sanntid med grafiske visninger.

Den kraftige migreringen

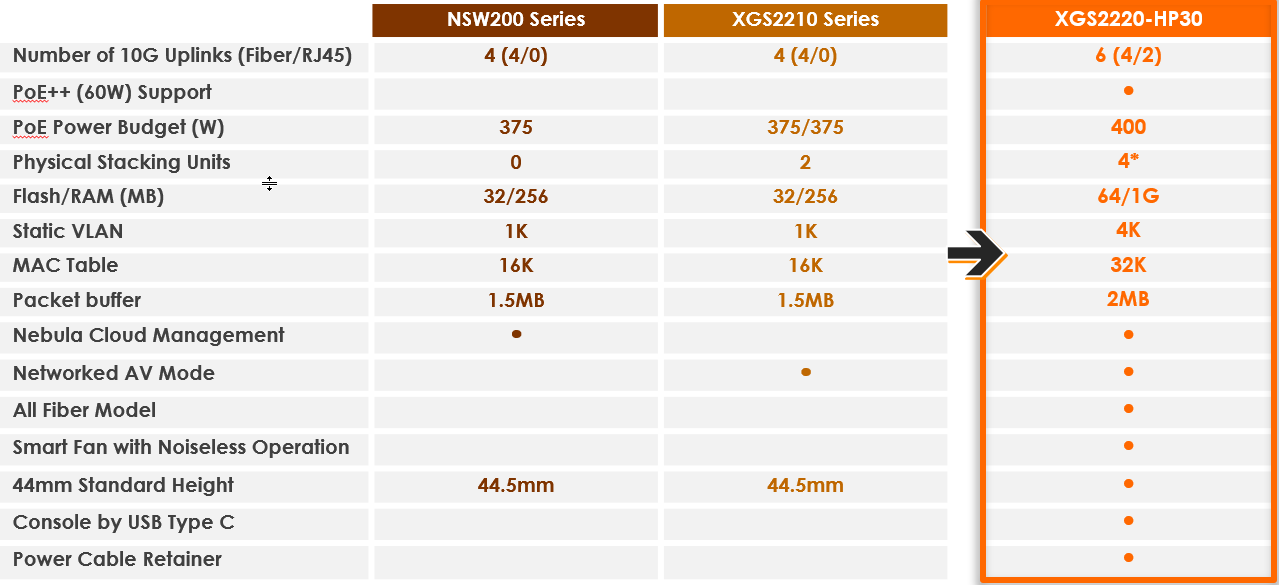

XGS2220-serien er etterfølgeren til XGS2210-serien (og NSW200-serien), som har et større strømbudsjett og avanserte systemfunksjoner.

* I fremtidige fastvareutgivelser

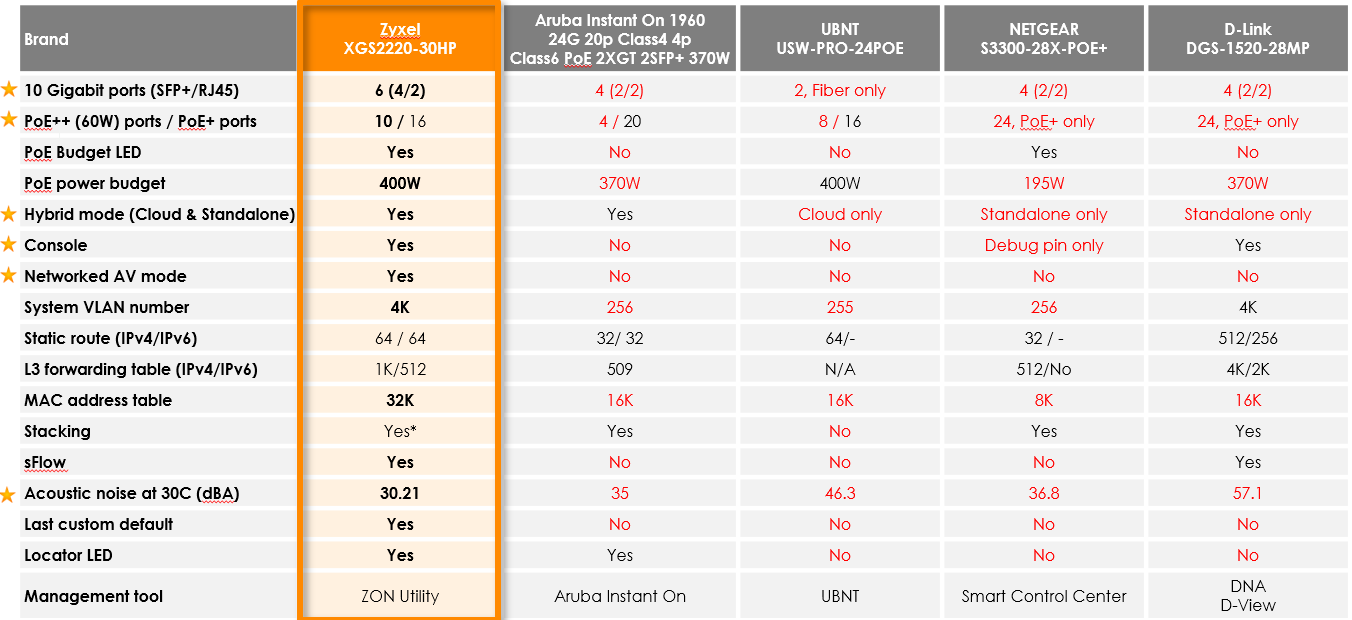

Sammenligningsmatrise for XGS2220-30HP for de største konkurrentene

* I en fremtidig fastvareversjon

Første pålogging/veiviser

For å koble til svitsjens webgrensesnitt må du kjenne enhetens IP-adresse.

Hvis du bruker en DHCP-server.

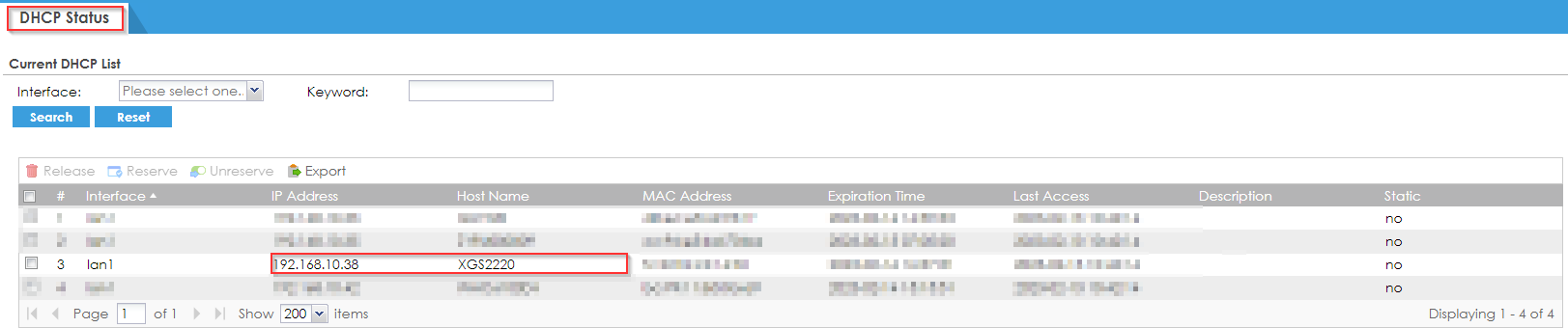

Bryteren får en IP-adresse automatisk. Du kan finne IP-adressen enten med ZON-verktøyet eller ved å sjekke med DHCP-serveren.


Hvis du ikke bruker en DHCP-server.

Koble koblingen mellom Switch-1 og PC-en (vi anbefaler å bruke port 1 på switchen).

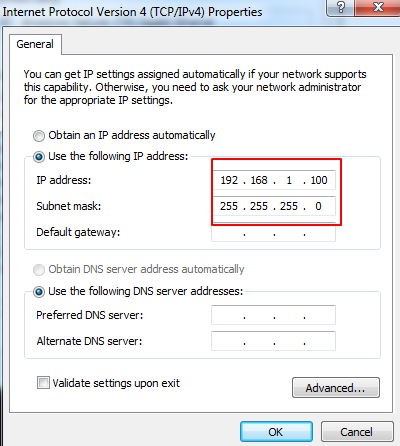

Sett PC-ens IP-adresse til samme subnett som svitsjene. Sett for eksempel PC-ens IP-adresse til 192.168.1.100.

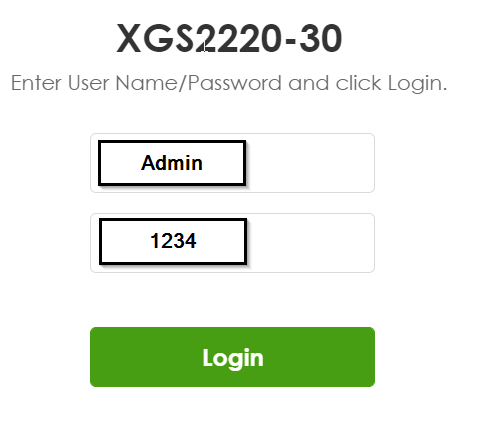

Åpne en nettleser (IE, Chrome, Safari, Firefox osv. ....). Gå til nettstedet http://192.168.1.1 (standard IP-adresse for administrasjon). Skriv inn "brukernavn: admin; passord: 1234" og logg inn.

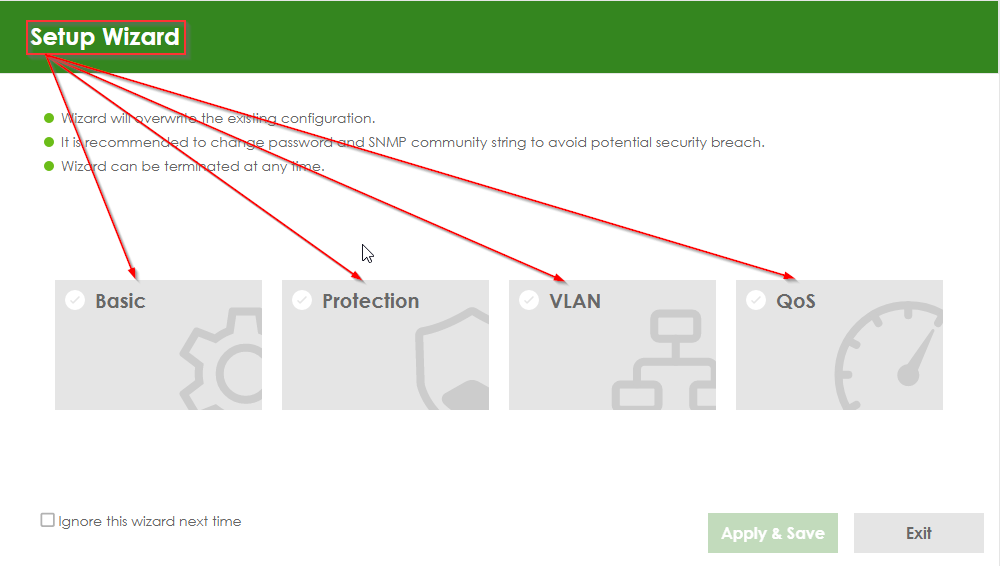

• Veiviser

  Oppsettveiviseren inneholder følgende deler:

1. Basic - for å konfigurere svitsjens IP-adresse, DNS-server, systempassord, SNMP-fellesskap og link aggregation (trunking).
2. Beskyttelse - for å aktivere loop guard og broadcast storm-kontroll på svitsjen og dens porter.
3. VLAN - for å opprette et statisk VLAN, tilordne porter til VLAN og angi at portene skal merke eller oppheve merking av utgående rammer.
4. QoS - for å bestemme en parts IEEE 802.1p-prioritetsnivå for QoS.

Grunnleggende konfigurasjon

Konfigurer IP/DNS, angi passord, SNMP-fellesskap, koblingsaggregering og se ferdige resultater.

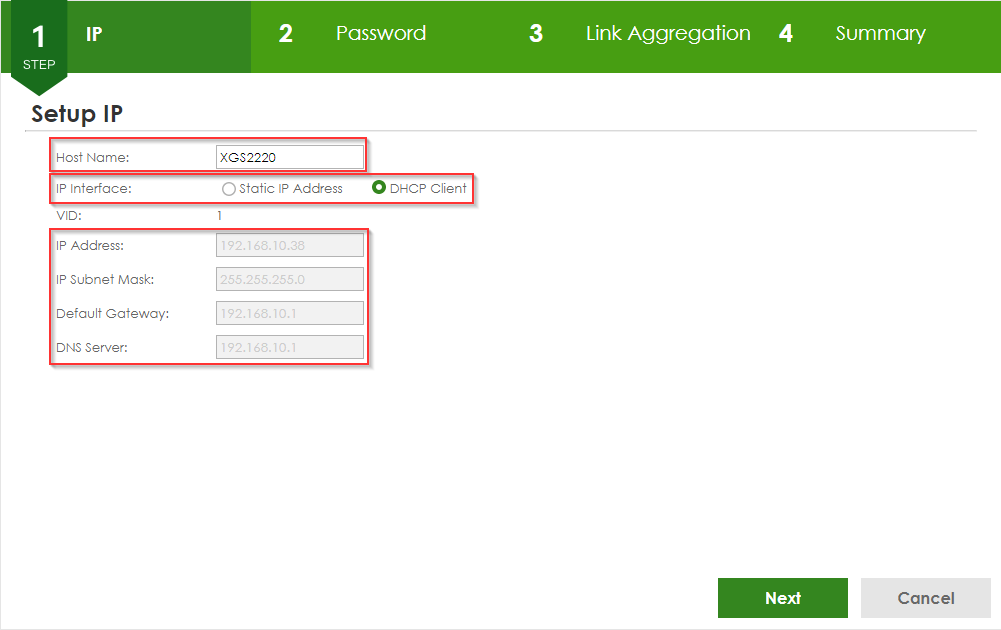

Slik konfigurerer du IP/DNS.

Klikk på Veiviser > Grunnleggende > Trinn 1 IP for å åpne dette skjermbildet.
Vi anbefaler at du enten reserverer en IP-adresse på DHCP-serveren eller angir IP-adressen manuelt. Ellers kan IP-adressen til gatewayen endres.

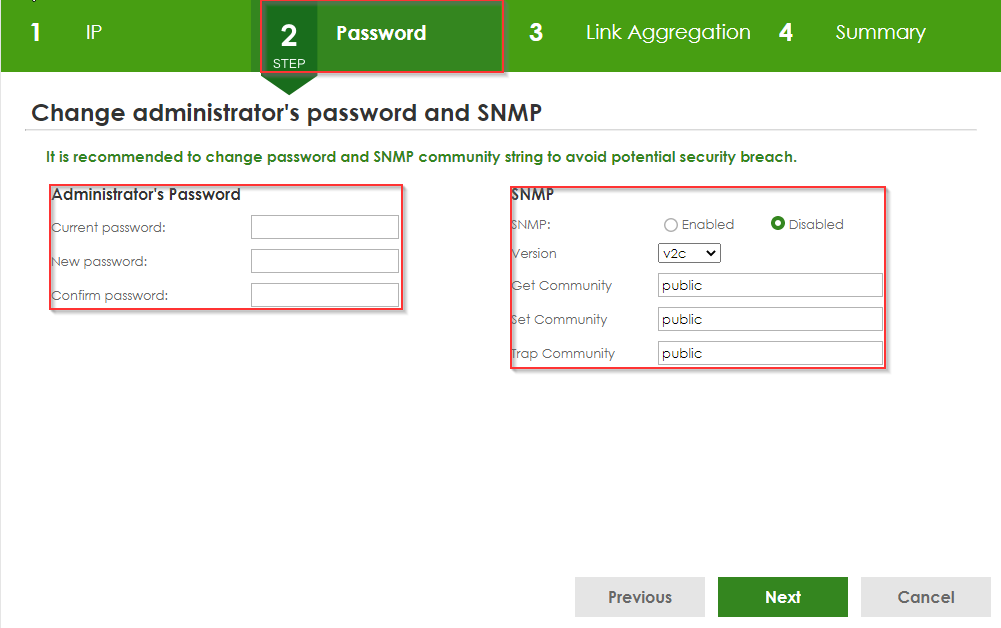

Når du har klikket på Neste, vises skjermbildet Passord

Passord - av sikkerhetshensyn anbefaler vi at du angir et sterkt passord (Merk: Inndatastrengen i alle feltene i dette skjermbildet skal ikke inneholde [ ? ], [ | J. ('].["].["]. eller (,). I Passord-feltene er heller ikke [ mellomrom ] tillatt).

SNMP - Velg Aktivert for å la bryteren fungere som en SNMP-agent. Dette gjør det mulig for en administrasjonsstasjon å administrere og overvåke bryteren via nettverket. Velg Deaktivert for å slå av denne funksjonen. SNMP-versjonen på bryteren må samsvare med versjonen på SNMP-administratoren (Merk: SNMP versjon 2c er bakoverkompatibel med SNMP versjon 1).

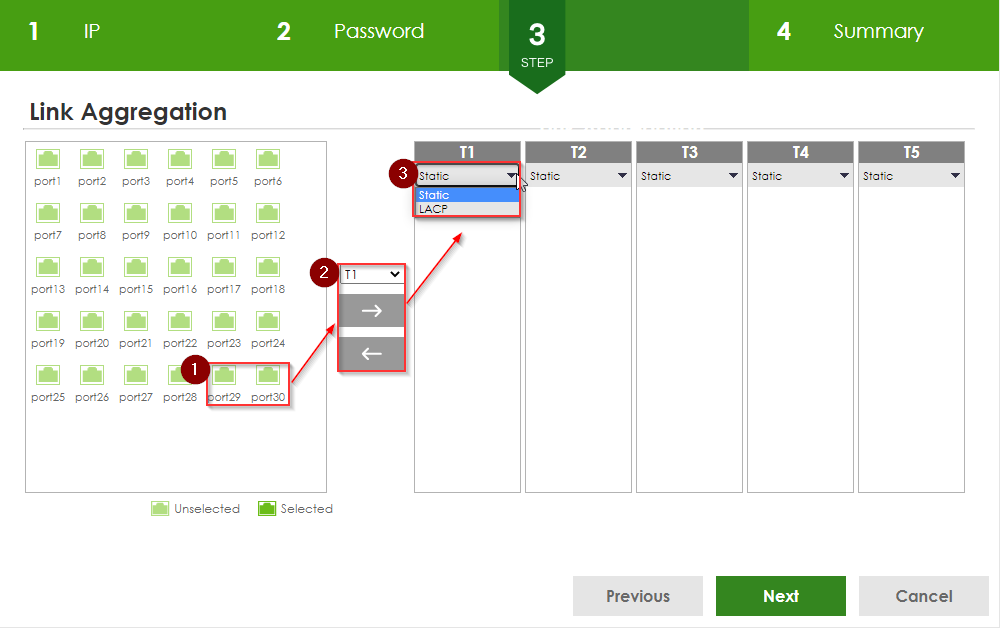

Når du har klikket på Neste, vises skjermbildet Link Aggregation.
Hvis det er behov for å slå sammen flere aggregeringsaktiverte svitsjer, gjør du følgende innstillinger. Ellers klikker du på "Neste".

1. Angi portene du vil bruke til Link Aggregation.

2. Velg en plasseringsgruppe T1-T5.

3. Velg LACP hvis portene er konfigurert til å bli med i en trunk-gruppe via LACP.

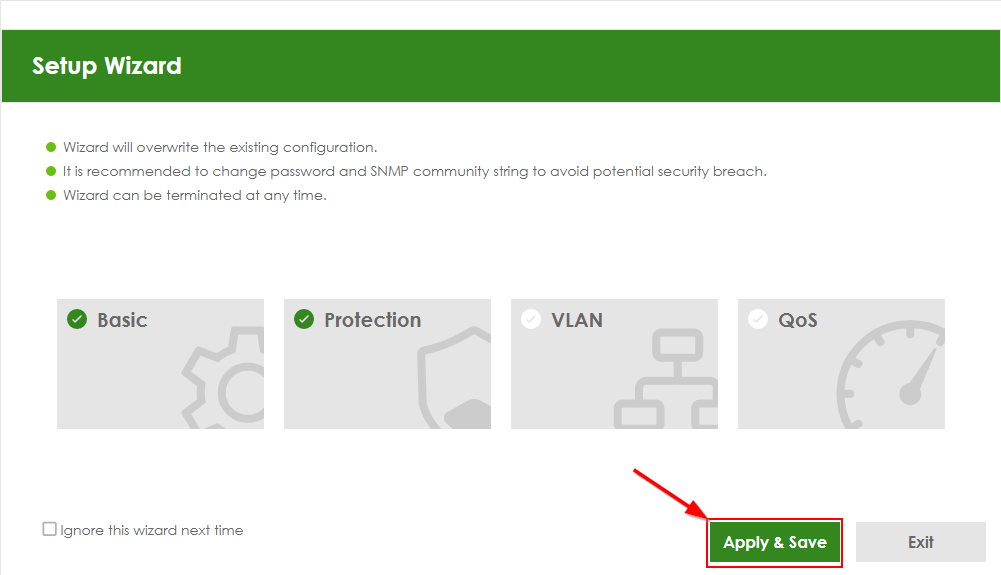

Husk å klikke på "Apply and Save" for at endringene skal lagres og tas i bruk.

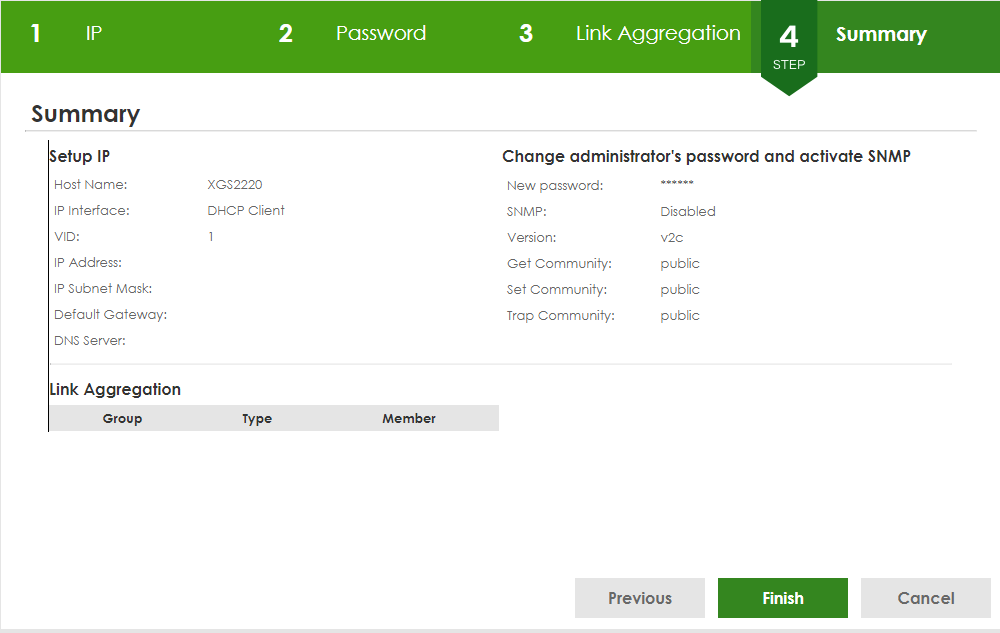

Grunnkonfigurasjonen for XGS2220 er fullført, klikk på "Fullfør".

Beskyttelse

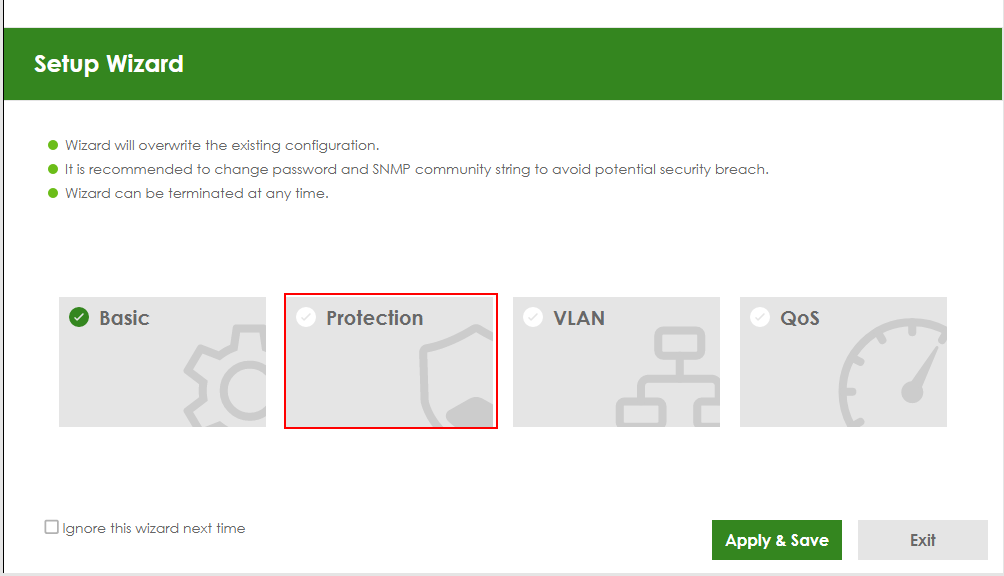

Gå til delen "Setup Wizard" og velg "Protection". Herkonfigurerer vi de grunnleggende sikkerhetsinnstillingene for enheten.

Sløyfebeskyttelse

En loop oppstår når to porter på en svitsj ved et uhell kobles til med samme kabel. Dette forårsaker en kringkastingsstorm, der kringkastingsmeldinger kontinuerlig går i en sløyfe tilbake til svitsjen og kringkastes gjentatte ganger. Hvis en svitsj som ikke er i loop-tilstand, kobles til en svitsj som er i loop-tilstand, vil svitsjen i loop-tilstand påvirke den andre svitsjen. For å løse dette problemet i utkanten av nettverket kan du bruke Loop Guard. Loop Guard gjør det mulig for svitsjen å deaktivere en port hvis den oppdager at pakker som sendes ut på denne porten, går i loop tilbake til svitsjen. Spanning Tree Protocol (STP) kan forhindre sløyfer i kjernen av nettverket, men kan ikke forhindre sløyfer som oppstår i utkanten av nettverket.

Merk: Loop guard brukes ofte i situasjoner der det oppstår et svitsjerelatert nettverksproblem. Hvis du aktiverer
loop guard, kan det hjelpe deg med feilsøking og forhindre overdreven oversvømmelse av nettverket.

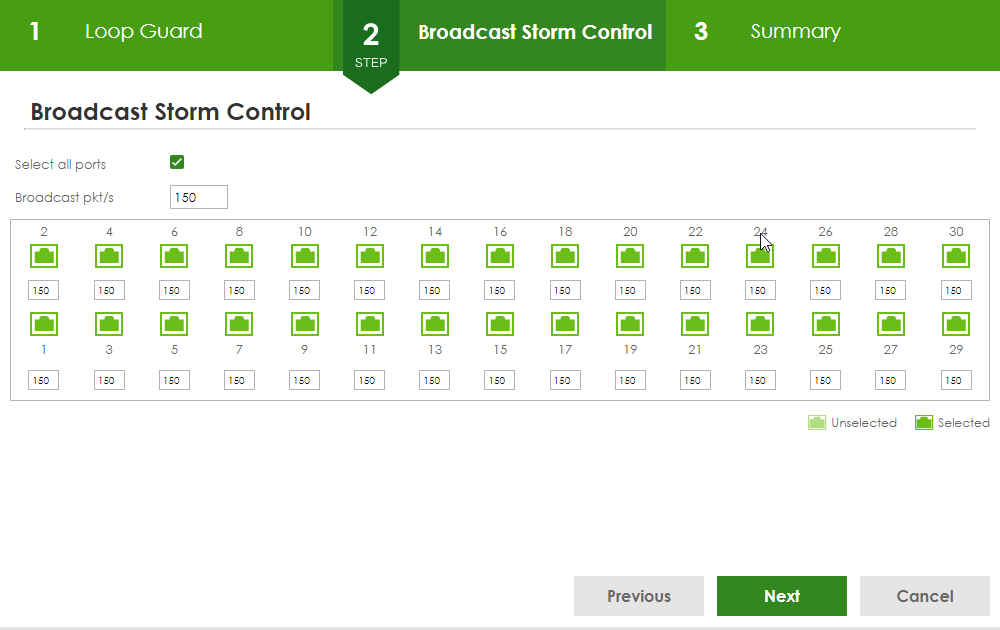

Broadcast Storm Control

Broadcast Storm Control er en funksjon som forhindrer at nettverket oversvømmes av broadcast-meldinger som sendes av enheter i nettverket. Disse broadcast-meldingene kan omfatte DHCP-forespørsler, "alive"-meldinger og andre meldinger som holder enhetene i nettverket informert om avsenderen. Hvis du opplever høy ventetid og pakketap i nettverket, kan du aktivere Broadcast Storm Control ved å begrense antallet broadcast-pakker som svitsjen aksepterer og videresender. Dette forhindrer at svitsjen blir overveldet av for mange pakker samtidig, noe som kan føre til tapte broadcast-pakker og bedre nettverksytelse. Når du skal konfigurere Broadcast Storm Control, kan du velge hvilke porter du vil aktivere funksjonen for. Du kan også angi en grense for hvor mange broadcast-pakker som tillates per sekund. Det anbefales å enten deaktivere den eller bruke en grense på 150 broadcast-pakker per sekund i et lite til mellomstort nettverk. Når du har gjort valgene dine, klikker du på "Neste" for å fortsette.

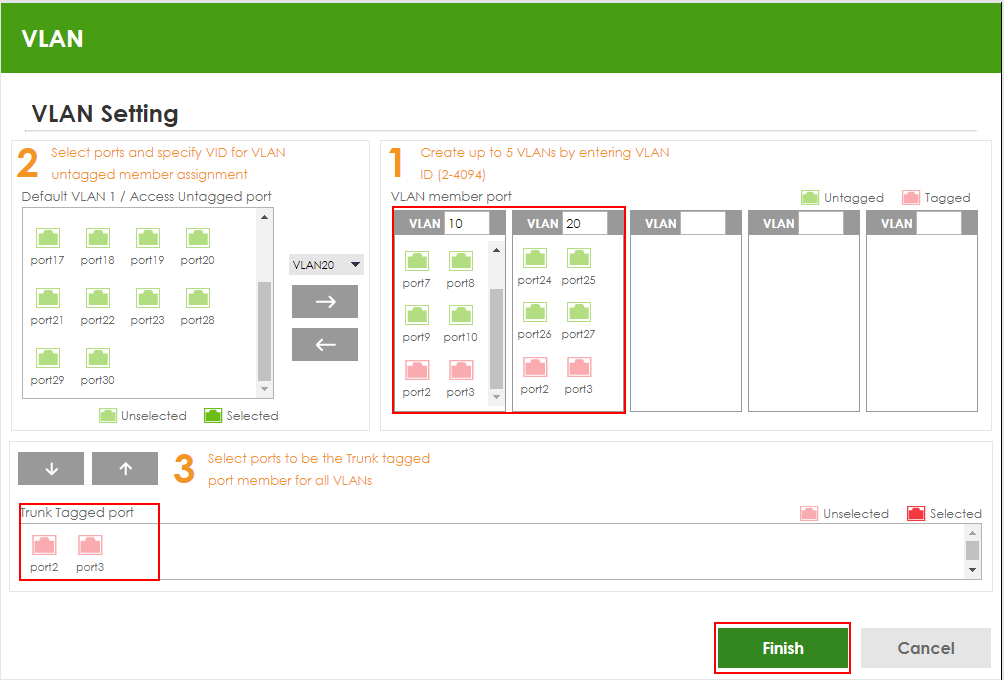

Konfigurere VLAN

Velg portene du vil tilordne til den første VLAN-medlemsgruppen, og tilordne en VLAN-ID til denne medlemsgruppen.

• Klikk på portene for å markere dem som "valgt".
• Bruk høyre pil for å flytte dem til VLAN-medlemsgruppe "x".
• Bruk rullegardinlisten "VLAN10" over de grå pilene for å velge andre trunk-grupper (VLAN "x" 5-10).
• Velg portene som skal være medlemmer av trunk-merkede porter for alle VLAN. En trunk-port er en svitsjport som kan transportere tagget trafikk fra ett eller flere VLAN.


Merk: Husk at du kan tilordne flere taggede medlemmer til en port, men bare ett umerket medlem (standard VLAN) per port. Hvis du er interessert i å lære mer om VLAN, kan du se denne artikkelen.

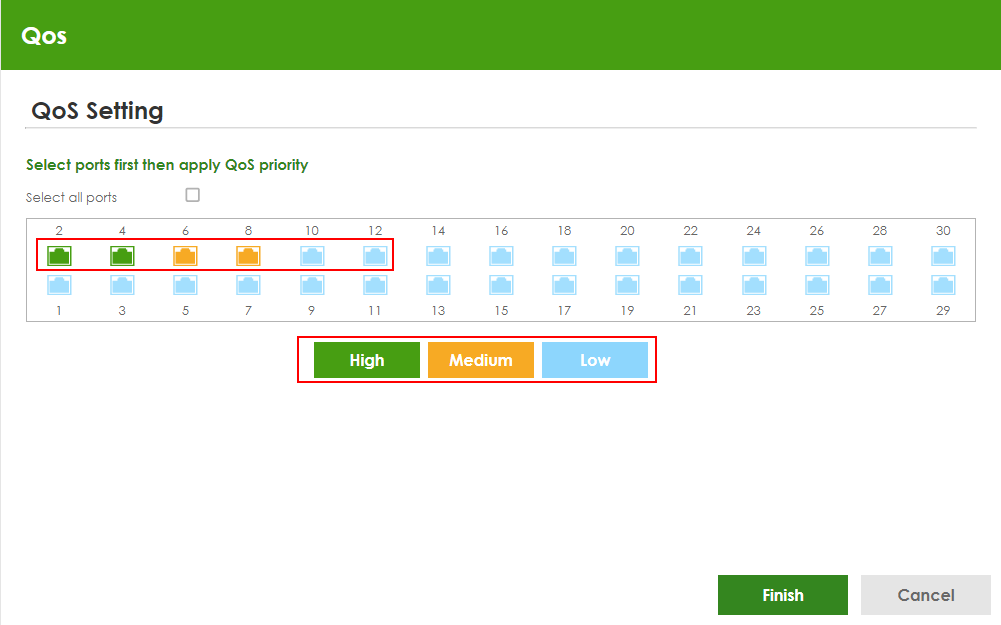

QoS-innstillinger

lav prioritet. I bedriftsmiljøer kan det være lurt å ha lav prioritet for trafikken til gjesteporter, mens bedriftens servere og annet viktig IT-utstyr kan ha høy prioritet.
