Zyxel Firewall NAT – jak skonfigurować translację adresów sieciowych 1:1 (NAT 1:1) na zaporze sieciowej Zyxel z serii USG Flex H

Kluczowe cechy NAT 1:1:

• Bezpośrednie mapowanie: Łączy publiczny adres IP z prywatnym adresem IP.
• Konkretne przypadki użycia: Idealne rozwiązanie w sytuacjach, w których potrzebne jest bezpośrednie połączenie między adresem IP zewnętrznym a wewnętrznym.
• Translacja adresów sieci źródłowej (SNAT): Zmienia adres IP źródła ruchu wychodzącego na adres IP publiczny.

Kiedy stosować NAT 1:1 – przykłady z życia wzięte:

1.

   Serwery hostingowe:



   • Serwer WWW: Jeśli Twoja organizacja posiada serwer WWW o prywatnym adresie IP 192.168.1.10, możesz przypisać mu publiczny adres IP, np. 203.0.113.10. Użytkownicy zewnętrzni mogą uzyskać dostęp do Twojej strony internetowej za pomocą publicznego adresu IP, podczas gdy serwer pozostaje w sieci prywatnej.
   • Serwer pocztowy: Serwer pocztowy z prywatnym adresem IP 192.168.1.20 można przypisać do publicznego adresu IP 203.0.113.20. Dzięki temu użytkownicy mogą wysyłać i odbierać wiadomości e-mail, korzystając z publicznego adresu IP.
   • Serwer FTP: Dostęp do serwera FTP o prywatnym adresie IP 192.168.1.30 można uzyskać za pośrednictwem publicznego adresu IP 203.0.113.30, co umożliwia użytkownikom zewnętrznym przesyłanie i pobieranie plików.



2.

   Zgodność aplikacji:



   • System VoIP: Niektóre systemy VoIP wymagają statycznych, publicznych adresów IP w celu zapewnienia niezawodnej komunikacji. Na przykład serwer VoIP o prywatnym adresie IP 192.168.1.40 można przypisać do publicznego adresu IP 203.0.113.40, aby zapewnić płynną komunikację głosową.
   • Serwer gier online: Serwer gier online z prywatnym adresem IP 192.168.1.50 może otrzymać publiczny adres IP 203.0.113.50, aby umożliwić graczom z całego świata łączenie się przy użyciu stałego adresu IP.



3.

   Kontrola dostępu oparta na adresach IP:



   • Kamery bezpieczeństwa: Organizacja może wykorzystać NAT 1:1, aby umożliwić zdalny dostęp do kamer bezpieczeństwa. System kamer o prywatnym adresie IP 192.168.1.60 można przypisać do publicznego adresu IP 203.0.113.60, umożliwiając zdalne monitorowanie przy jednoczesnym stosowaniu określonych reguł dostępu.
   • Systemy kontroli dostępu do budynków: W przypadku systemów kontrolujących dostęp do budynków, takich jak czytniki kart, urządzenie o prywatnym adresie IP 192.168.1.70 można przypisać do publicznego adresu IP 203.0.113.70. Pozwala to administratorom na zdalne zarządzanie dostępem przy zachowaniu zasad bezpiecznego dostępu.



Podsumowując, NAT 1:1 jest przydatny do bezpośredniego mapowania zewnętrznych adresów IP na wewnętrzne adresy prywatne, zapewniając kompatybilność niektórych aplikacji oraz wdrażając kontrolę dostępu opartą na adresach IP. Te praktyczne przykłady pokazują, w jaki sposób różne serwery i systemy mogą skorzystać z NAT 1:1.

W tym przykładzie skonfigurujemy dostęp do serwera pocztowego z sieci WAN przy użyciu publicznego adresu IP

 Konfiguracja > Sieć > NAT i utwórz nową regułę, klikając przycisk „Dodaj”

Następnie można wypełnić wszystkie wymagane pola.

• Włącz regułę NAT
• Nadaj nazwę, która oddaje istotę reguły
• Wybierz typ mapowania portów „1:1 NAT”
• Interfejs przychodzący do sieci WAN
• IP źródłowe: dowolne
• Zewnętrzny adres IP – użyj swojego zewnętrznego adresu IP
• Adres IP wewnętrzny – podaj adres IP, do którego potrzebny jest dostęp
• Typ mapowania portów – zależy od tego, co robisz (Dowolny – cały ruch będzie przekazywany, Usługa – wybierz obiekt usługi (protokół), Grupa usług – wybierz obiekt grupy usług (grupę protokołów), Port – wybierz port, który ma być przekazywany, Porty – wybierz zakres portów, które mają być przekazywane)
• Włącz pętlę zwrotną NAT
• Zastosuj wszystkie zmiany

Pętla zwrotna NAT jest używana wewnątrz sieci w celu dotarcia do serwera wewnętrznego przy użyciu publicznego adresu IP. Sprawdź, czy pętla zwrotna NAT jest włączona, i kliknij OK (umożliwia to użytkownikom podłączonym do dowolnego interfejsu korzystanie z reguły NAT)

Skonfiguruj zasady bezpieczeństwa na USG FLEX H

W tym przykładzie skonfigurujemy dostęp do naszego serwera WWW z sieci WAN

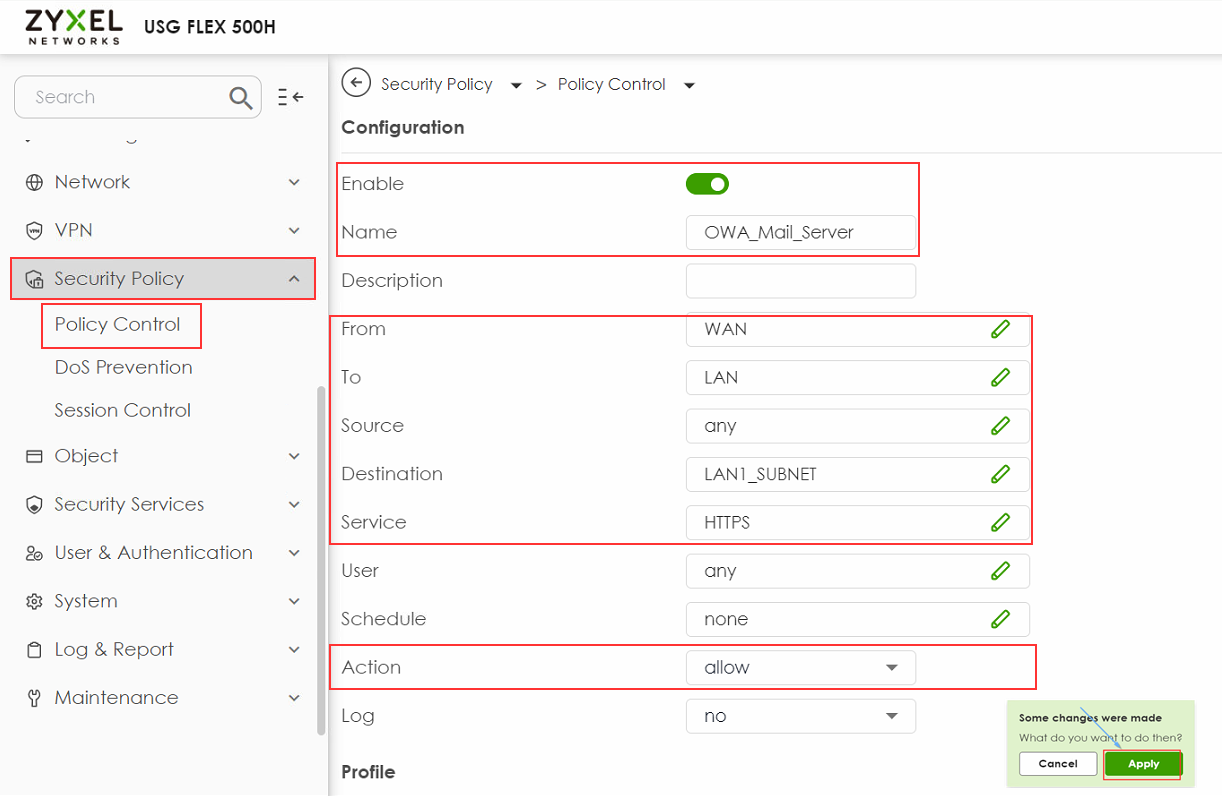

Polityka bezpieczeństwa > Kontrola polityki i utwórz nową regułę, klikając przycisk „Dodaj”

Następnie można wypełnić wszystkie wymagane pola.

• Włącz politykę
• Nadaj nazwę, która oddaje istotę reguły
• Od — sieć WAN
• Do — LAN
• Źródło — dowolne
• Miejsce docelowe – podsieć LAN, w której znajduje się serwer (w tym przykładzie LAN_SUBNET_GE3) lubwybierz obiekt utworzony w poprzednim kroku
• Usługa — HTTPS
• Użytkownik — dowolny
• Działanie – zezwól
• Zastosuj wszystkie zmiany

Rozwiązywanie problemów z konfiguracją NAT 1:1

• Sprawdź reguły NAT: Upewnij się, że reguły NAT 1:1 są poprawnie skonfigurowane, a wewnętrzny adres IP serwera pocztowego jest prawidłowo przypisany do właściwego publicznego adresu IP.

• Reguły zapory: Upewnij się, że reguły zapory są ustawione tak, aby zezwalały na ruch na niezbędnych portach (np. port 443 dla HTTPS).

• Logi i diagnostyka: Regularnie monitoruj logi zapory sieciowej i korzystaj z narzędzi diagnostycznych, aby sprawdzać przepływ ruchu. Może to pomóc w szybkiej identyfikacji i rozwiązywaniu problemów.

• Upewnij się, że wszystkie publiczne adresy IP są poprawnie routowane. Aby to sprawdzić, przypisz każdy publiczny adres IP indywidualnie do portu WAN urządzenia USG FLEX serii H.

• Przetestuj dostęp do Internetu przy użyciu każdego publicznego adresu IP, aby potwierdzić, że działa on poprawnie.

• Skontaktuj się z dostawcą usług internetowych, aby upewnić się, że routing dla Twoich publicznych adresów IP jest prawidłowo skonfigurowany i aktywny.
