Zapora sieciowa Zyxel USG FLEX H – stan uruchamiania: wprowadzenie do zapory sieciowej z serii USG FLEX H

Zrozumienie procesu uruchamiania i konfiguracji zapór sieciowych USG FLEX serii H ma kluczowe znaczenie dla skutecznego rozwiązywania problemów i konserwacji. Niniejszy przewodnik zawiera kompleksowy przegląd sekwencji uruchamiania, symboli używanych podczas tego procesu oraz metod interpretacji różnych wskaźników stanu.

Sekwencja uruchamiania

Po włączeniu zapory sieciowej z serii USG FLEX H przechodzi ona przez określoną sekwencję w celu skonfigurowania plików konfiguracyjnych. Sekwencja ta pomaga zidentyfikować i naprawić wszelkie problemy, które mogą pojawić się podczas uruchamiania. Status pobierania konfiguracji można również sprawdzić w interfejsie internetowym urządzenia, pod warunkiem, że masz do niego dostęp.

Symbole wyświetlane po podłączeniu za pomocą kabla konsoli

Po podłączeniu do zapory sieciowej za pomocą kabla konsoli zobaczysz symbole pokazujące postęp i stan uruchamiania:

• Rozpoczęcie stosowania konfiguracji startowej (•): Wskazuje, że zapora sieciowa stosuje ustawienia startowe.
• Rozpoczęcie stosowania ostatniej poprawnej konfiguracji (@): Wskazuje, że stosowane są ostatnie znane poprawne ustawienia.
• Rozpoczęcie stosowania domyślnej konfiguracji systemowej (*): Wskazuje, że stosowane są ustawienia domyślne.
• Powodzenie ($): Oznacza, że ustawienia zostały pomyślnie zastosowane.
• Niepowodzenie (X): Oznacza, że wystąpił problem podczas stosowania ustawień.

Stan uruchamiania na pulpicie nawigacyjnym

Główny pulpit nawigacyjny zapory sieciowej pokazuje, jak przebiega konfiguracja. Oto jak zrozumieć to, co widzisz:

• Znak OK: Wszystko uruchomiło się, a ustawienia są prawidłowe.
• Znak ostrzegawczy: Wystąpił problem podczas uruchamiania.

Więcej szczegółów Jeśli najedziesz kursorem na te znaki na pulpicie nawigacyjnym, uzyskasz więcej informacji:

• Uruchomienie zakończone sukcesem: Ustawienia zostały poprawnie zastosowane.
• Pomyślna aktualizacja oprogramowania sprzętowego: Ustawienia zostały poprawnie zastosowane po aktualizacji oprogramowania sprzętowego.
• Użytkownik zrestartował: Użytkownik zrestartował zaporę.

Komunikaty ostrzegawcze

W przypadku problemów mogą pojawić się następujące komunikaty ostrzegawcze:

• Powrót do ostatniej poprawnej konfiguracji: Zapora sieciowa powróciła do ostatnich poprawnych ustawień, ponieważ wystąpił problem z ustawieniami startowymi.
• Powrót do ostatniej poprawnej konfiguracji po aktualizacji oprogramowania układowego: Zapora sieciowa powróciła do ostatnich poprawnych ustawień po aktualizacji oprogramowania układowego.
• Błąd powrotu do domyślnej konfiguracji systemowej: Zapora sieciowa powróciła do ustawień domyślnych, ponieważ wystąpiły problemy z uruchomieniem i ostatnimi poprawnymi ustawieniami.
• Błąd przywrócenia domyślnej konfiguracji systemowej po aktualizacji oprogramowania układowego: Zapora sieciowa powróciła do ustawień domyślnych po aktualizacji oprogramowania układowego z powodu problemów z konfiguracją.

Ekran informacji o systemie w interfejsie WebGUI

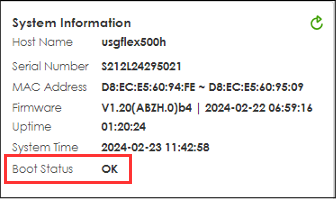

Ekran informacji o systemie wyświetla nazwę systemu i modelu urządzenia Zyxel, numer seryjny, adres MAC oraz wersję oprogramowania układowego, jak pokazano na poniższym rysunku.

To pole wyświetla szczegóły dotyczące stanu uruchomienia urządzenia Zyxel.

OK — Uruchomienie zakończone sukcesem: Urządzenie Zyxel uruchomiło się pomyślnie.

OK – Aktualizacja oprogramowania sprzętowego w dniu rrrr/mm/dd godz. hh:mm: Wyświetla datę i godzinę ostatniej pomyślnej aktualizacji oprogramowania sprzętowego urządzenia Zyxel.

OK – Ustawienia fabryczne z yyyy/mm/dd hh:mm: Wyświetla datę i godzinę, kiedy urządzenie Zyxel zostało ostatnio zresetowane do ustawień fabrycznych i pomyślnie uruchomione ponownie.

OK — ponowne uruchomienie przez użytkownika o godz. rrrr/mm/dd hh:mm: Wyświetla datę i godzinę ostatniego pomyślnego ponownego uruchomienia urządzenia Zyxel.

OK – Przywrócenie domyślnej konfiguracji o rrrr/mm/dd hh:mm: Dzieje się tak, gdy urządzenie Zyxel uruchamia się po raz pierwszy lub gdy przywrócisz urządzenie Zyxel do ustawień fabrycznych.

OK — Odzyskiwanie systemu o godz. rrrr/mm/dd hh:mm: Wyświetla datę i godzinę, kiedy urządzenie Zyxel ostatnio przeszło odzyskiwanie systemu i pomyślnie się zrestartowało.

OK - Zastosuj konfigurację xxxx.conf o godz. rrrr/mm/dd hh:mm: Wyświetla datę i godzinę, kiedy urządzenie Zyxel ostatnio zastosowało plik konfiguracyjny i pomyślnie się zrestartowało.

OK — Przejście do (1. | 2.) partycji o godz. rrrr/mm/dd hh:mm: Wyświetla datę i godzinę ostatniego ponownego uruchomienia urządzenia Zyxel przy użyciu oprogramowania układowego z partycji zapasowej.

OK — Zresetowano hasło administratora o godz. rrrr/mm/dd hh:mm: Wyświetla datę i godzinę, kiedy urządzenie Zyxel zresetowało hasło administratora za pomocą polecenia „atkz-g” i pomyślnie się zrestartowało.

WARN — Powrót do konfiguracji lastgood: Urządzenie Zyxel nie mogło zastosować pliku konfiguracyjnego startup-config.conf i powróciło do pliku konfiguracyjnego lastgood.conf. Więcej informacji na temat przepływu plików konfiguracyjnych podczas ponownego uruchamiania znajduje się w sekcji 28.1.3 na stronie 432.

WARN — Powrót do konfiguracji lastgood po aktualizacji oprogramowania układowego o godz. rrrr/mm/dd hh:mm: Wyświetla datę i godzinę, kiedy urządzenie Zyxel po raz ostatni nie mogło zastosować pliku konfiguracyjnego startup-config.conf po aktualizacji oprogramowania układowego i powróciło do pliku konfiguracyjnego lastgood.conf. Więcej informacji na temat przepływu plików konfiguracyjnych podczas ponownego uruchamiania znajduje się w sekcji 28.1.3 na stronie 432.

ERROR — Powrót do domyślnej konfiguracji systemowej: Urządzenie Zyxel nie mogło zastosować pliku konfiguracyjnego lastgood.conf i powróciło do domyślnego pliku konfiguracyjnego systemu (system-default.conf). Więcej informacji na temat przepływu plików konfiguracyjnych podczas restartu znajduje się w sekcji 28.1.3 na stronie 432.

BŁĄD — Powrót do domyślnej konfiguracji systemowej po aktualizacji oprogramowania sprzętowego o godz. rrrr/mm/dd hh:mm: Wyświetla datę i godzinę, kiedy urządzenie Zyxel nie mogło zastosować pliku konfiguracyjnego lastgood.conf po aktualizacji oprogramowania sprzętowego i powróciło do domyślnego pliku konfiguracyjnego systemu (system-default.conf). Więcej informacji na temat przepływu plików konfiguracyjnych podczas restartu znajduje się w sekcji 28.1.3 na stronie 432.

Rozwiązywanie problemów

Wyjście konsoli

Jeśli wystąpi problem z uruchomieniem, podłącz kabel konsoli, aby zobaczyć, co dzieje się w czasie rzeczywistym. Pomoże to ustalić, które ustawienia powodują problemy.

Dzienniki zdarzeń

Sprawdź dzienniki zdarzeń, aby znaleźć szczegółowe komunikaty o błędach. Pokażą one, gdzie występują problemy z ustawieniami.

Korzystanie z opcji testowej

Przed zastosowaniem nowych ustawień przetestuj je w interfejsie internetowym lub wierszu poleceń. Dzięki temu upewnisz się, że nie ma żadnych błędów, zanim zaczniesz z nich korzystać.

Nagłówek pliku konfiguracyjnego

Upewnij się, że plik konfiguracyjny jest zgodny z modelem zapory i wersją oprogramowania układowego. Zapobiega to problemom podczas stosowania ustawień z jednej zapory w innej lub zmiany oprogramowania układowego.

Wnioski

Zrozumienie sposobu uruchamiania i stosowania ustawień przez zapory sieciowe z serii USG FLEX H jest ważne dla zapewnienia ich prawidłowego działania. Wykonaj poniższe kroki, aby rozwiązać wszelkie problemy i zapewnić płynne działanie zapory sieciowej.
