W tym artykule przedstawimy odpowiedni kabel konsolowy do połączenia z punktem dostępowym i przedstawimy instrukcje krok po kroku dotyczące nawiązywania połączenia za pomocą PuTTY lub Tera Term.
Odpowiedni kabel
Kabel USB TTL to kabel z czterema pinami, w tym jednym pinem z ikoną trójkąta, należy podłączyć kabel USB TTL do punktu dostępowego za pomocą pinu kabla konsoli z trójkątem w miejscu pinu konsoli punktu dostępowego z ikoną trójkąta (pin 1).

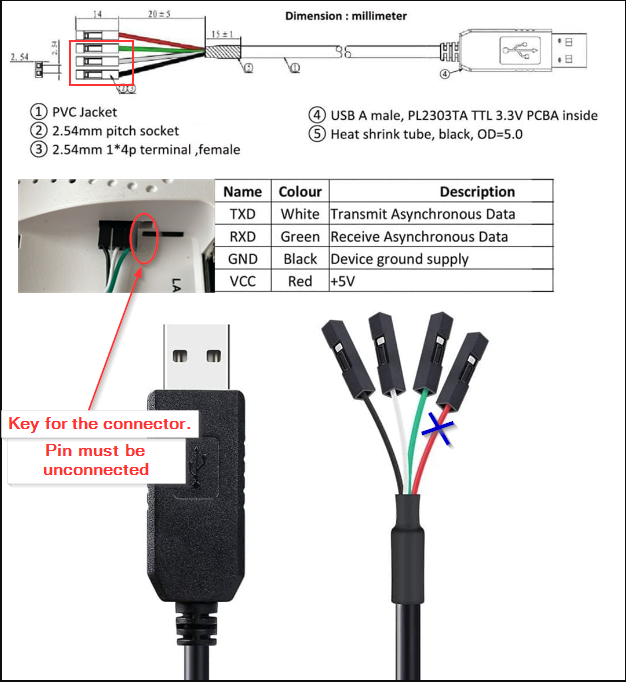

Kabel USB TTL wygląda jak na poniższym obrazku, należy postępować zgodnie z definicją pinów nagłówka konsoli Zyxel:
- Pin1 NA (pozostaw pusty)
- Pin3 Zielony (TX)
- Pin2 Biały (RX)
- Pin4 Czarny (GND)
- Pamiętaj, aby nie podłączać czerwonego pinu do pinu konsoli Zyxel.
Proces podłączania
- Podłącz kabel do punktu dostępowego w sposób opisany w poprzednim kroku.
- Uruchom aplikację (w naszym przykładzie używamy Tera Term)

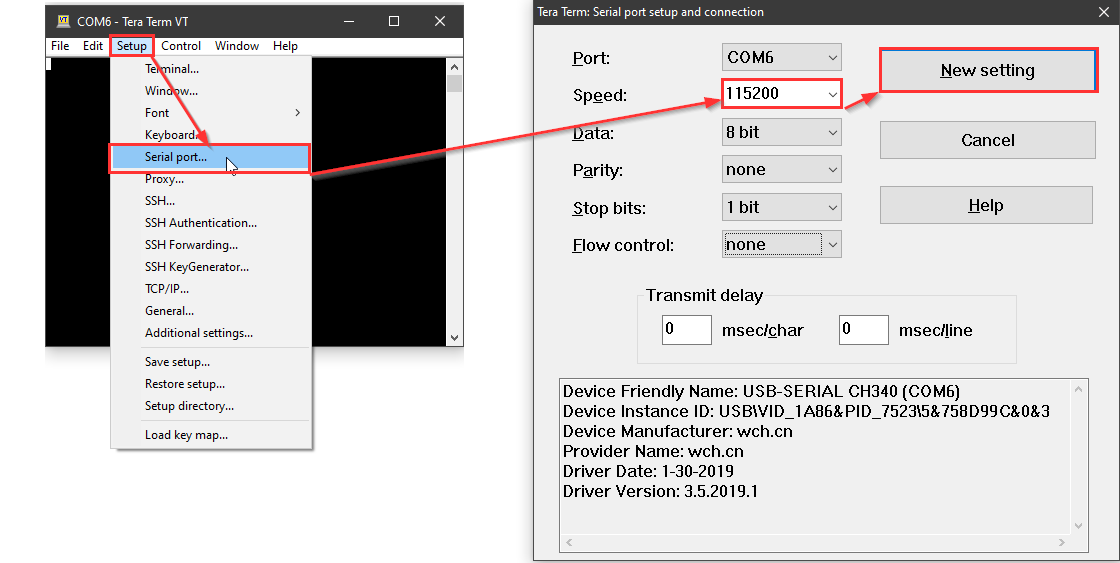

- Ustaw "Serial" i wybierz port, do którego podłączony jest kabel, jak na poniższym obrazku.
- W otwartym oknie Tera Term kliknij "Konfiguracja".
- Wybierz - Port szeregowy
- W polu "Prędkość" ustaw 115200
- Kliknij "Nowe ustawienia".
- W nowo otwartym oknie konsoli może być konieczne naciśnięcie klawisza "Enter", aby odświeżyć połączenie i sprawdzić, czy połączenie z punktem dostępu powiodło się.
- Teraz wprowadź nazwę użytkownika i hasło do punktu dostępu.

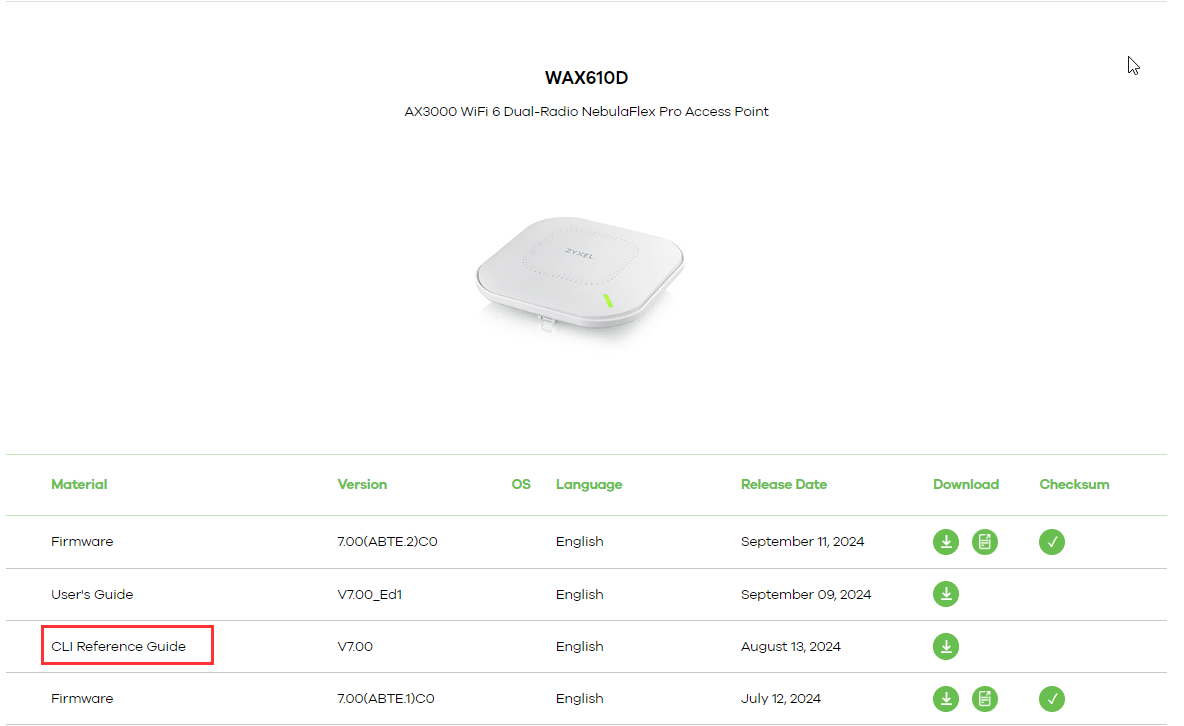

Instrukcje dotyczące poleceń CLI można znaleźć na stronie pobierania dla każdego urządzenia w naszej bazie danych pobierania.
