Ten samouczek pomoże ci połączyć porty poprzez Link Aggregration!
Kroki instruktażowe
W tym samouczku pokażemy, jak skonfigurować interfejs LACP 802.3ad, który łączy wiele fizycznych portówtwojego USG, aby zwiększyć przepustowość lub zrealizować równoważenie obciążenia, który łączy określoną sieć VLAN z wielu portów na USG do wielu przełączników
1. Konfiguracja 802.3ad (tryb LACP)
- Zaloguj się do urządzenia, wprowadzając jego adres IP i poświadczenia konta administratora (domyślnie nazwa użytkownika to „admin”, hasło to „1234”)

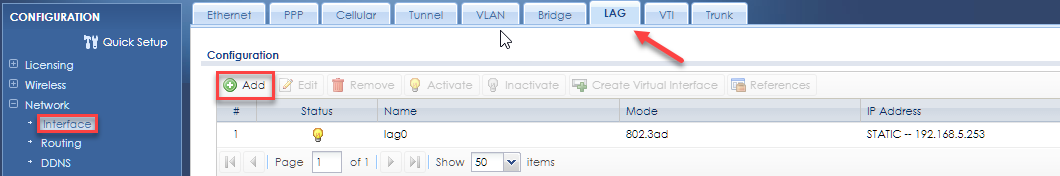

- Przejdź do Network > Interface > LAG i dodaj nowy interfejs w „ Configuration”
- Zaznacz pole wyboru „Enable Interface”, ustaw „ Interface Type ” na „ Internal ”, wpisz nazwę i wybierz odpowiednią strefę firewalla w „ Zone”

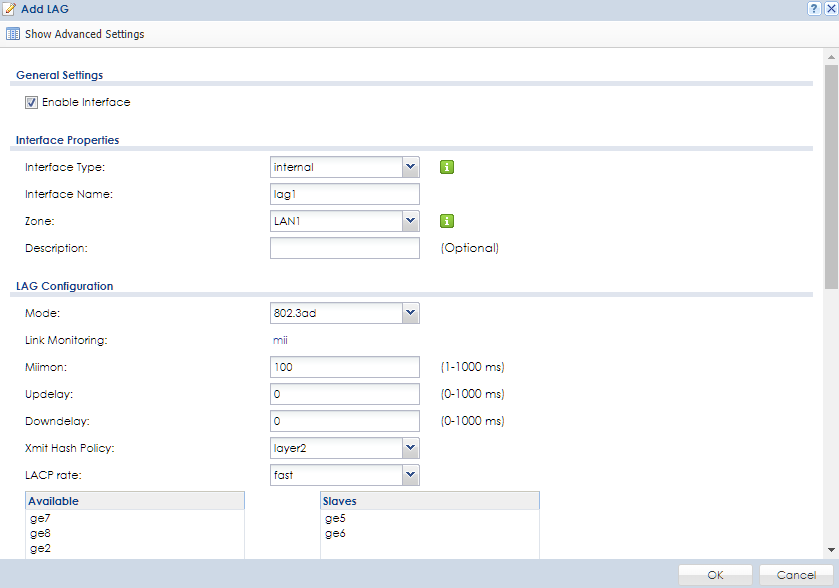

- Przewiń w dół do „LAG Configuration”, zmień „ Mode” na „ 802.3ad ”, zmień „Xmit Hash Policy ” na „ layer 2”, aby podłączyć przełącznik warstwy drugiej lub na „layer2+3”, aby połączyć się z routerem lub przełącznikiem warstwy trzeciej
- Wybierz żądaną „ LACP rate”, na fast (co sekundę) lub slow(co 30 sekund).
Wybierz porty któe mają być członkami grupy agregacyjnej.
Przewiń w dół do „IP Address Assignment” i „ DHCP Setting ”, aby skonfigurować ustawienia IP i DHCP interfejsu LAG, zanim w końcu klikniesz „ OK ”
2. Konfiguracja trybu balance-alb
- Zaloguj się do urządzenia, wprowadzając jego adres IP i poświadczenia konta administratora (domyślnie nazwa użytkownika to „admin”, hasło to „1234”)
- Przejdź do Network > Interface > LAG i dodaj nowy interfejs w „ Configuration”
- Zaznacz pole wyboru „ Enable Interface ”, ustaw „ Interface Type ” na „ Internal”, wpisz nazwę i wybierz odpowiednią strefę firewalla w „ Zone”

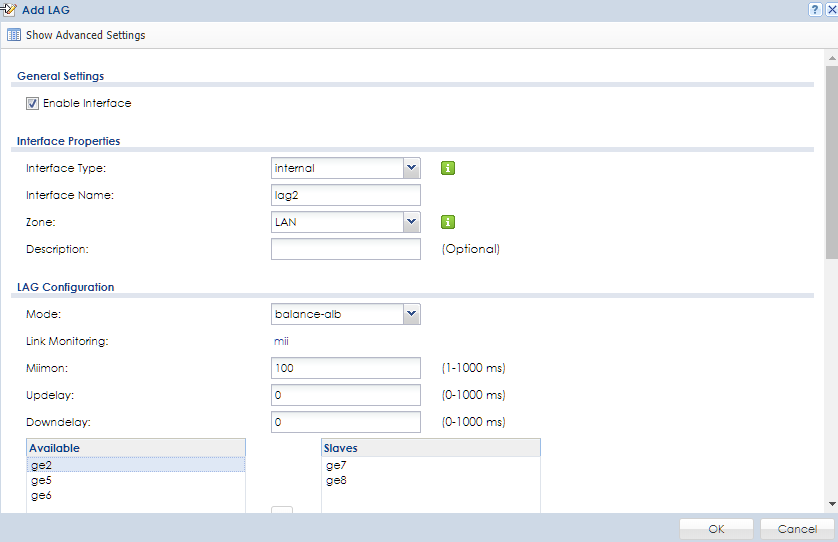

- Przewiń w dół do „ LAG Configuration ”, zmień „ Mode” na „ balance-alb ”
- Wybierz żądane porty, które mają być członkami grupy agregacyjnej i (jeśli to konieczne).
Przewiń w dół do „ IP Address Assignment ” i „ DHCP Setting”, aby skonfigurować ustawienia IP i DHCP interfejsu LAG, zanim w końcu klikniesz „OK” - Aby udostępnić VLAN przy użyciu wielu portów USG poprzez wiele przełączników, kliknij kartę „ VLAN ”, edytuj żądany VLAN i wybierz interfejs LAG jako „Base Port”
Uwaga : Podczas konfigurowania 802.3ad (LACP) należy również skonfigurować porty przełącznika, aby były w tym samym trybie agregacji łączy.
Możesz użyć tylko jednego przełącznika, ale wielu jego portów.
Prędkości i dupleks portu muszą być takie same na przełączniku i portach
Zachowaj ostrożność podczas konfigurowania agregacji łączy! Błędna konfiguracja może prowadzić do powstania pętli, które mogą całkowicie sparaliżować sieć.
