W naszym scenariuszu testowym będziemy przechwytywali pakiety ping request od 192.168.1.35 w sieci LAN1 do 192.168.2.35 w sieci LAN2.
Przewodnik krok po kroku
- Zaloguj się do interfejsu internetowego USG
- Przejdź do Maintenance> Diagnostics> Packet Capture

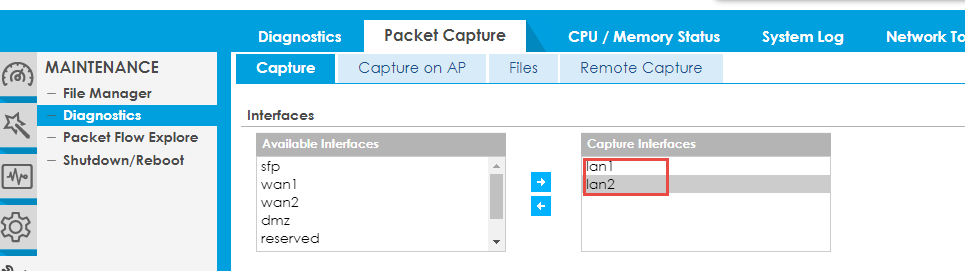

- Wybierz interfejsy LAN1 i LAN2

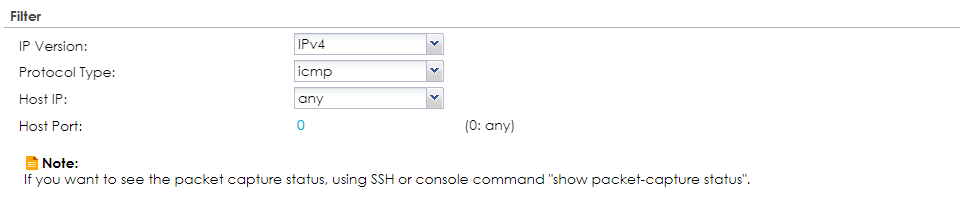

- W sekcji „Filter” wybierz IPv4 jako Wersja IP i ICMP jako Typ protokołu

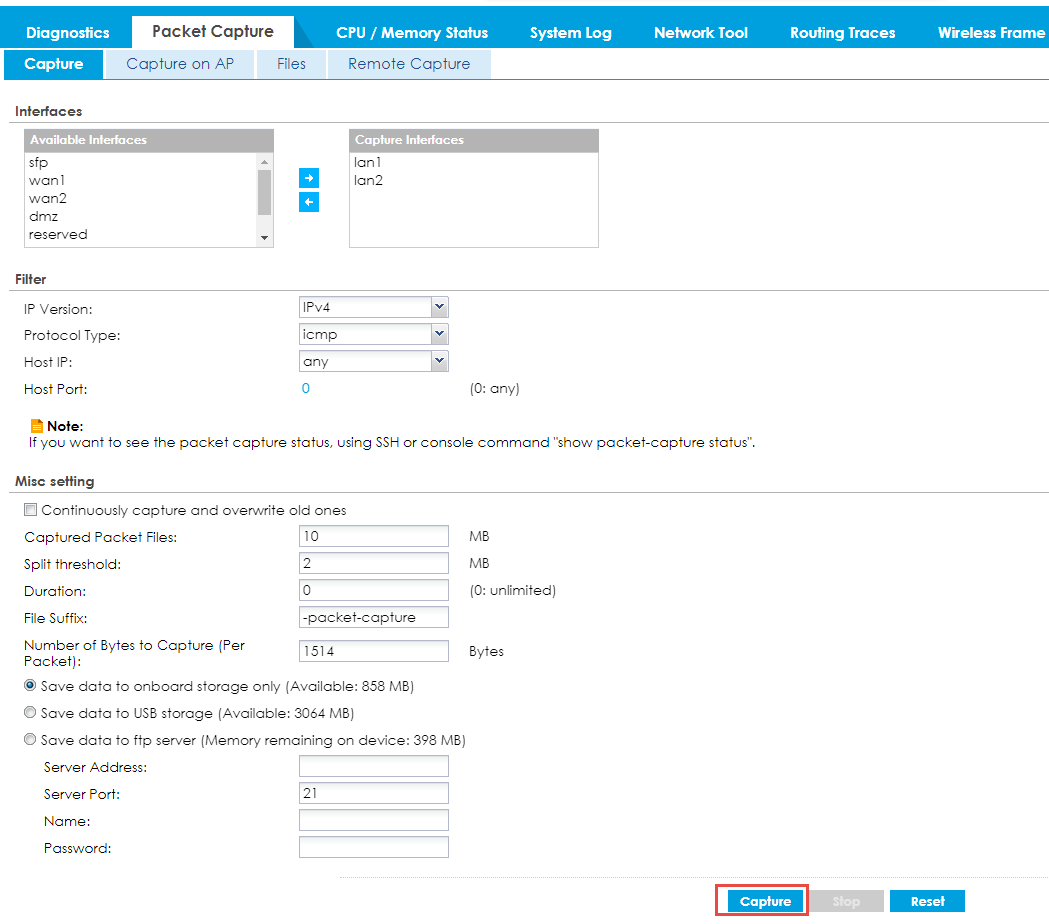

- Wciśnięcie przycisku „Capture” rozpoczyna przechwytywanie. Upewnij się, że wysyłasz żądania ping podczas rozpoczynania przechwytywania

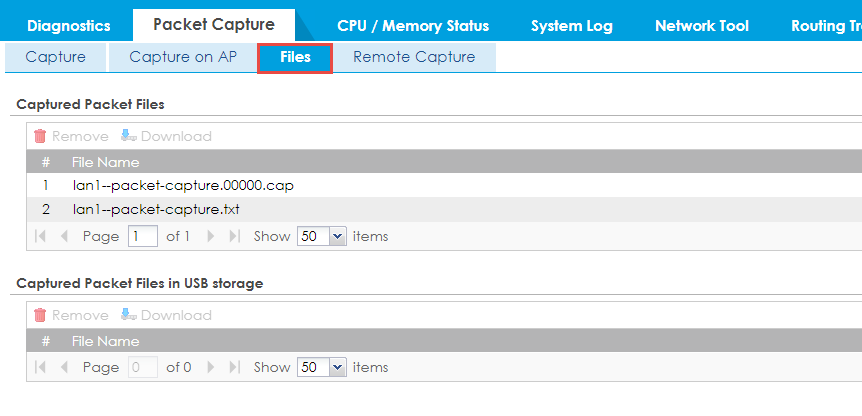

- Po naciśnięciu przycisku Stop plik dla każdego interfejsu można znaleźć w obszarzeMaintenance > Diagnostics > Packet Capture > Files

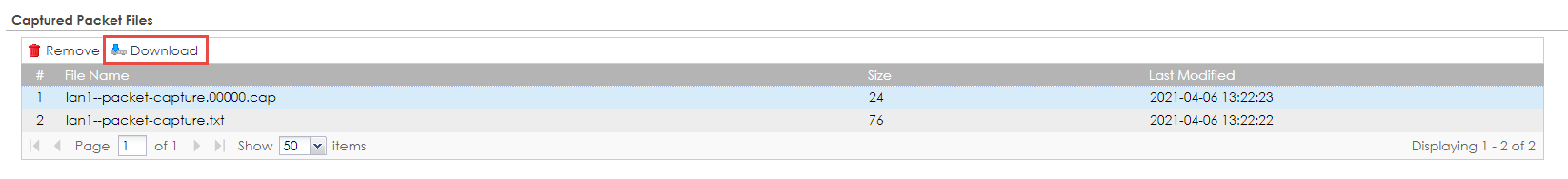

- Możesz otworzyć te pliki za pomocą programu Wireshark po ich pobraniu
Istnieje również opcja przechwytywania ruchu za pośrednictwem interfejsu CLI.
1. Zaloguj się do USG przez SSH lub konsolę za pomocą programu takiego jak Putty lub TeraTerm
2. Wpisz następującą komendę poprzez CLI, aby wyświetlić na żywo przechwytywanie pakietów:
Router# packet trace interface lan1 ip-proto icmp
3. To samo można zrobić na LAN2 za pomocą następującego polecenia:
Router# packet trace interface lan2 ip-proto icmp
