ZAC (Zyxel AP Configurator) to narzędzie, za pomocą którego można konfigurować i aktualizować wiele punktów dostępowych jednocześnie. Więcej informacji na temat narzędzia można znaleźć tutaj . W tym artykule opiszemy sposób działania funkcji aktualizacji oraz zilustrujemy ją za pomocą przykładów ze śledzeniem pakietów.
Kiedy używamy ZAC do aktualizacji oprogramowania, możemy podzielić postęp na trzy części: Odpytywanie - Ask, Wykrywanie usług - Discover oraz Wysyłanie - Transmit.
Spis treści
1. Ask

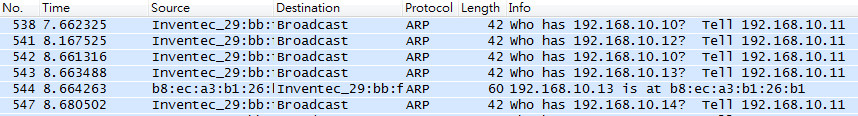

ZAC wyśle żądanie ARP, które ustawiliśmy w zakresie adresów IP "Discovery AP"
192.168.10.13 odpowiedział na żądanie ARP.
ZAC spróbuje wysłać ping do punktu dostępowego, aby sprawdzić, czy jest on osiągalny.
Po potwierdzeniu, że AP jest dostępny, ZAC użyje SNMP do uzyskania dodatkowych informacji.
2. Discover
ZAC wyśle żądanie SNMP na adres IP, który odpowiedział na żądanie ARP i ping w celu uzyskania dodatkowych informacji.
Gdy odpowiedź na żądanie SNMP zostanie udzielona, informacje AP zostaną wypisane w ZAC.
3. Prześlij
Ponieważ ZAC używa FTP do przesyłania firmware`u, oprogramowanie to będzie komunikować się z punktem dostępowym poprzez FTP za pośrednictwem protokołu TCP.

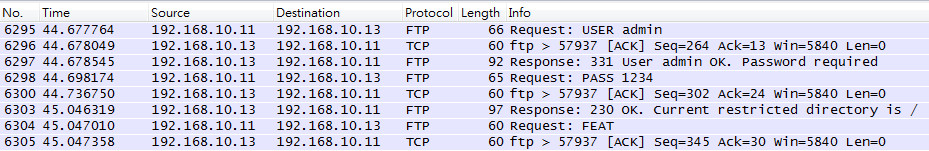

Po otrzymaniu pakietu z flagą ACK z AP, ZAC zacznie przesyłać firmware poprzez FTP. ZAC pokaże okno z prośbą o wpisanie nazwy użytkownika i hasła do AP.

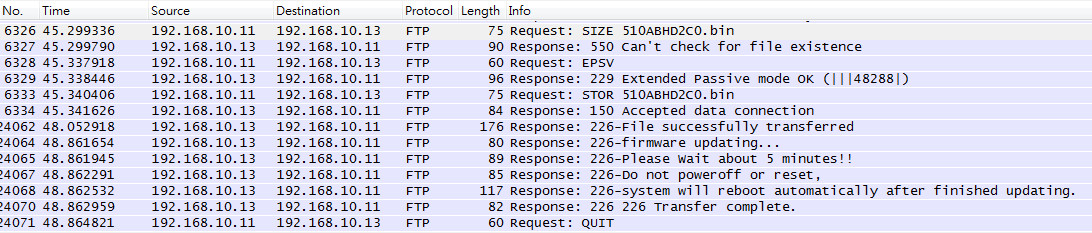

Po potwierdzeniu, że nazwa użytkownika / hasło AP jest poprawne, transmisja oprogramowania sprzętowego zostanie uruchomiona, a połączenie zostanie automatycznie przerwane po zakończeniu.
Na koniec ZAC wyśle SNMP do AP, aby uzyskać najświeższy status.
