Sieć Switch IGMP – Konfiguracja klientów routingu multiemisji IGMP w innej sieci LAN

Ważna informacja:
Szanowny Kliencie, prosimy pamiętać, że korzystamy z tłumaczenia maszynowego, aby udostępniać artykuły w Państwa lokalnym języku. Nie wszystkie fragmenty tekstu mogą być przetłumaczone dokładnie. W przypadku pytań lub rozbieżności dotyczących dokładności informacji w przetłumaczonej wersji, prosimy zapoznać się z oryginalnym artykułem tutaj:Wersja oryginalna

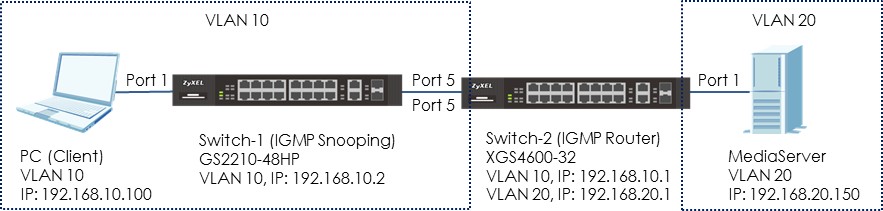

Przykład pokazuje administratorom, jak skonfigurować routing IGMP na urządzeniu Zyxel Layer 3 switch. Jest to konieczne, gdy klienci multiemisji znajdują się w innej sieci LAN lub VLAN niż serwer strumieniowy.




Skonfiguruj routing IGMP dla klientów multiemisji w innej sieci VLAN






1) Skonfiguruj routing multiemisji IGMP

1.Skonfiguruj Switch-1

1. Skonfiguruj sieć VLAN10 na urządzeniu Switch-1. (Zobacz temat: 2.1 Jak skonfigurować urządzenie switch w celu rozdzielenia ruchu między działami)

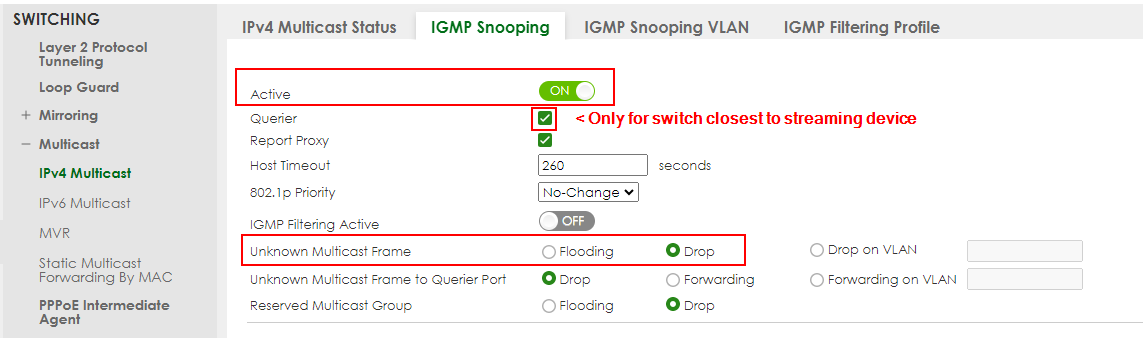

2. Skonfiguruj monitorowanie IGMP: Wejdź do interfejsu graficznego i przejdź do:

Menu > Zaawansowane aplikacje > Multicast > Multicast IPv4 > IGMP Snooping

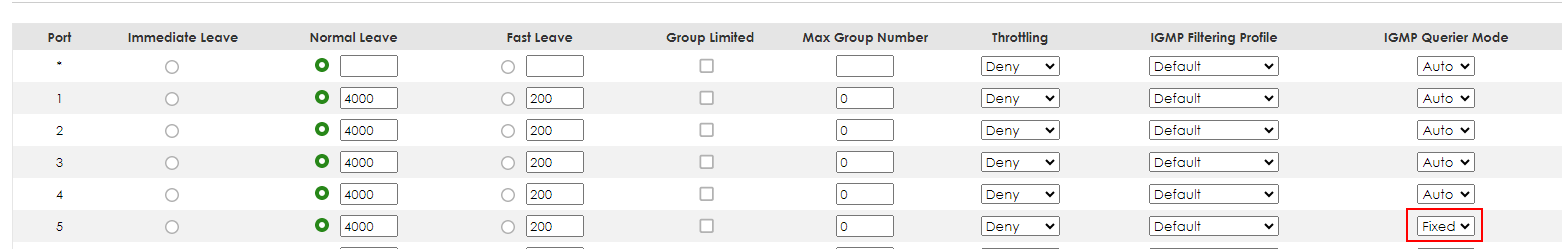

Zaznacz pole „Active” i wybierz opcję „Unknown Multicast Frame” jako „Drop”. Wybierz port 5 jako „Fixed”. Kliknij „Apply”.







2.Skonfiguruj Switch-2

1. Skonfiguruj sieci VLAN10 i VLAN20 na urządzeniu Switch-2. Zapoznaj się z tematem:

Sieć Switch — Skonfiguruj sieci VLAN w celu rozdzielenia ruchu między działami



2. Skonfiguruj adresy IP dla Switch zarówno w sieci VLAN10, jak i VLAN20, zgodnie z ilustracją. Zapoznaj się z tematem:

Sieć Switch — zmiana adresu IP zarządzania switch [pierwsze logowanie]


3. Skonfiguruj routing IGMP:

Wejdź do interfejsu graficznego i przejdź do:

 Menu > Aplikacja IP > IGMP

Następnie zaznacz pole „Active” i wybierz VLAN10 oraz VLAN20 jako IGMP-v2. Wybierz opcję „Unknown Multicast Frame” jako„Drop”. Kliknij „Apply”.






3.Sprawdź wynik

  • Odtwórz strumień na serwerze MediaServer, używając adresu IP multiemisji 239.1.1.2.
  • Poproś komputer o wysłanie komunikatu IGMP join dla adresu 239.1.1.2.
  • Przejdź do Menu > Zaawansowane > Multicast > Multicast IPv4. Komputer podłączony do portu 10 dołącza do grupy multicastowej 239.1.1.2.





4.Co może pójść nie tak?

Switch-2 (router IGMP) musi obsługiwać zarówno sieć VLAN serwera multimediów (VLAN20), jak i komputera (klienta) (VLAN10), aby strumień IGMP mógł zostać poprawnie przekierowany.
Jeśli strumień nie jest odbierany przez klienta, spróbuj sprawdzić konfigurację sieci VLAN.







1) Skonfiguruj routing multiemisji IGMP (za pomocą starszego interfejsu GUI)

1.Skonfiguruj Switch-1

  1. Skonfiguruj sieć VLAN10 na urządzeniu Switch-1. (Zobacz temat: 2.1 Jak skonfigurować urządzenie switch w celu rozdzielenia ruchu między działami)

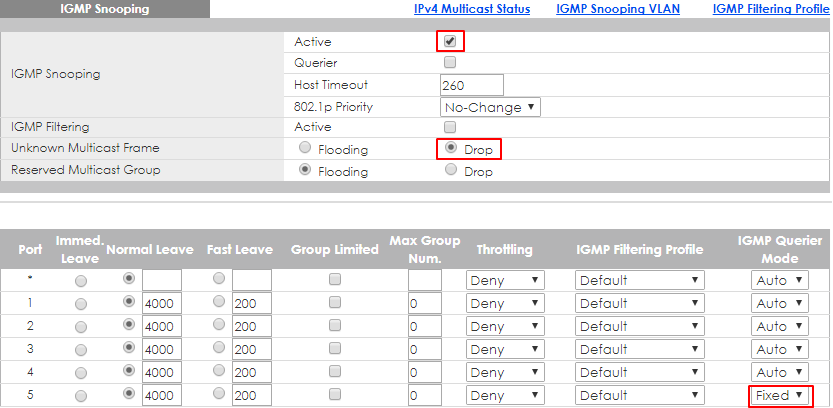

  2. Skonfiguruj monitorowanie IGMP: Wejdź do interfejsu graficznego i przejdź do Menu > Zaawansowane aplikacje > Multicast > Multicast IPv4 > Monitorowanie IGMP. Zaznacz pole „Aktywne” i wybierz opcję „Odrzuć” dla nieznanych ramek multicastowych. Wybierz port 5 jako stały. Kliknij „Zastosuj”.







2.Skonfiguruj Switch-2

  1. Skonfiguruj sieci VLAN10 i VLAN20 na urządzeniu Switch-2. Zapoznaj się z tematem: 1 Jak skonfigurować urządzenie switch w celu rozdzielenia ruchu między działami.

  2. Skonfiguruj adresy IP dla urządzenia Switch zarówno w sieci VLAN10, jak i VLAN20, zgodnie z ilustracją. Zapoznaj się z tematem: 1.1 Jak zmienić adres IP zarządzania urządzeniem switch, aby uniknąć połączenia z niewłaściwym urządzeniem.

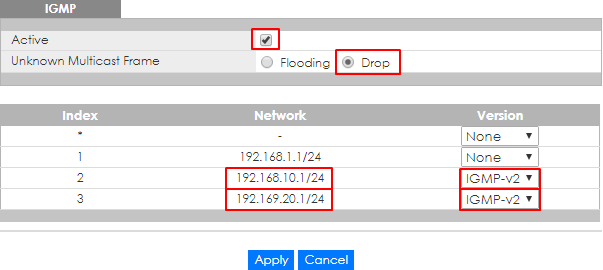

  3. Skonfiguruj routing IGMP: Wejdź do interfejsu graficznego i przejdź do Menu > IP Application > IGMP. Zaznacz pole „Active” i wybierz VLAN10 oraz VLAN20 jako IGMP-v2. Wybierz opcję „Unknown Multicast Frame” jako„Drop”. Kliknij „Apply”.





3.Sprawdź wynik

  • Odtwórz strumień na serwerze MediaServer, używając adresu IP multiemisji 239.1.1.2.
  • Poproś komputer o wysłanie komunikatu IGMP join dla adresu 239.1.1.2.
  • Przejdź do Menu > Zaawansowane > Multicast > Multicast IPv4. Komputer podłączony do portu 10 dołącza do grupy multicastowej 239.1.1.2.





4.Co może pójść nie tak?

Switch-2 (router IGMP) musi obsługiwać zarówno sieć VLAN serwera multimediów (VLAN20), jak i komputera (klienta) (VLAN10), aby strumień IGMP mógł zostać poprawnie przekierowany.
Jeśli strumień nie jest odbierany przez klienta, spróbuj sprawdzić konfigurację sieci VLAN.
