Przełącznik sieciowy - Konfiguracja protokołu RSTP (Rapid-Spanning-Tree-Protocol) w topologii pierścienia

Ten przykład pokazuje administratorom, jak skonfigurować protokół RSTP (Rapid Spanning Tree Protocol) w topologii pierścienia w celu wdrożenia redundancji sieci.

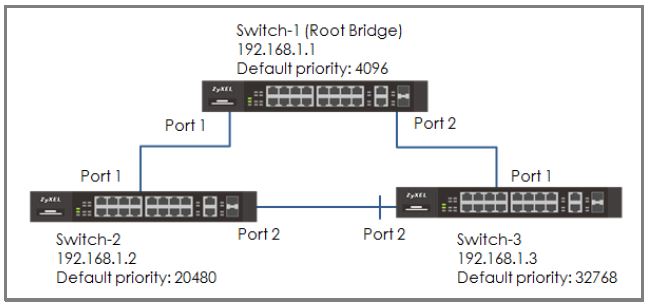

Konfiguracja protokołu RSTP w topologii pierścienia

1. Konfiguracja RSTP w topologii pierścienia

Uwaga! Przed zakończeniem konfiguracji RSTP upewnij się, że łącze pomiędzy Switch-2 i Switch-3 nie jest podłączone, aby zapobiec niezamierzonym pętlom.

1.1 Konfiguracja Switch-1

Wejdź do webowego GUI i przejdź do

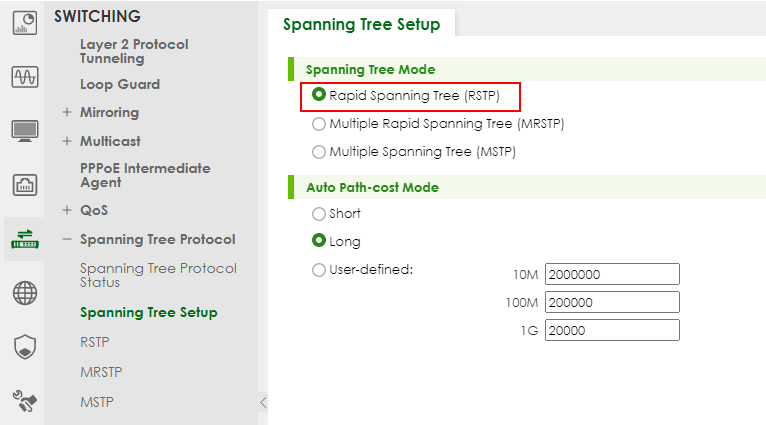

Sprawdź, czy konfiguracja Spanning Tree to Rapid Spanning Tree. Jeśli nie, wybierz ją i kliknij "Apply".

3. Konfiguracja Switch-1: Wejdź do internetowego interfejsu GUI i przejdź do:

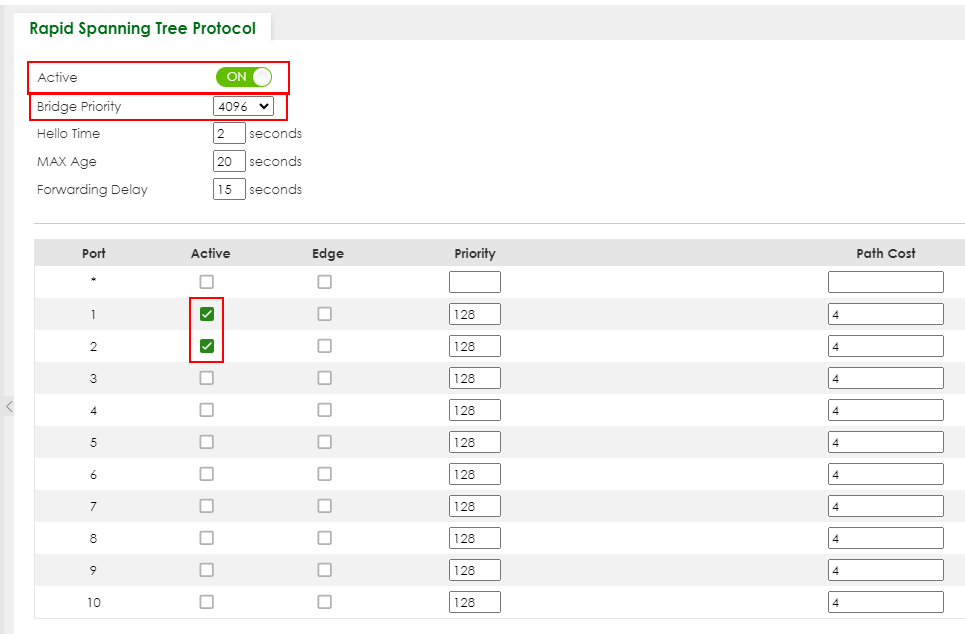

Następnie zaznacz pole "Active". Ustaw priorytet mostu = 4096. Aktywny port 1, 2. Kliknij "Zastosuj".

1.2 Konfiguracja Switch-2

1. Wejdź do internetowego interfejsu GUI i przejdź do:

Sprawdź, czy konfiguracja Spanning Tree to Rapid Spanning Tree. Jeśli nie, wybierz ją i kliknij "Apply".

2. Skonfiguruj RSTP, przechodząc do:

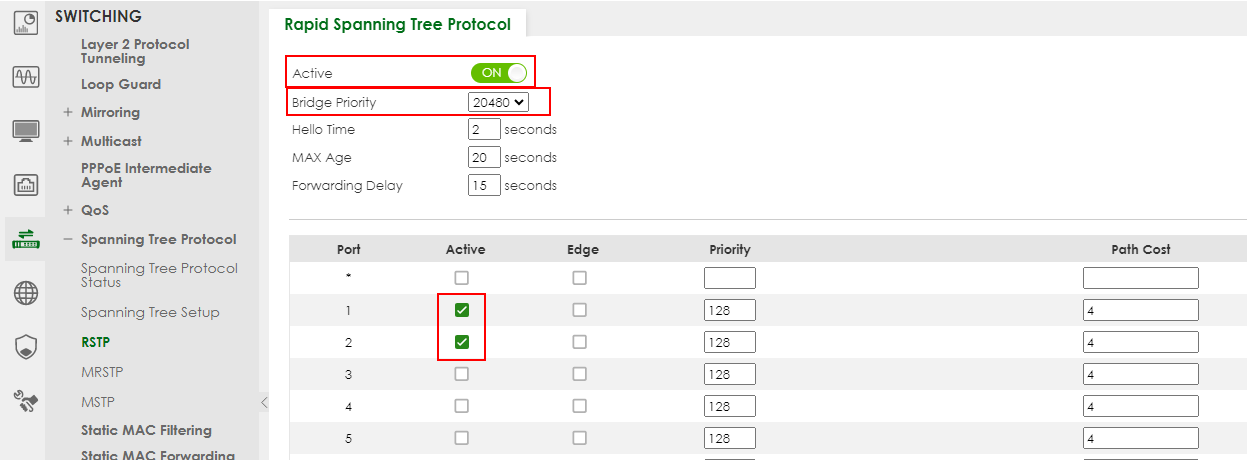

Następnie zaznacz pole "Aktywny". Ustaw priorytet mostu = 20480. Aktywny port 1, 2. Kliknij "Zastosuj".

1.3 Konfiguracja Switch-3

Wejdź do internetowego interfejsu GUI i przejdź do Menu > Advanced Application > Spanning Tree Protocol > Configuration. Sprawdź, czy konfiguracja Spanning Tree to Rapid Spanning Tree. Jeśli nie, wybierz ją i kliknij "Apply".

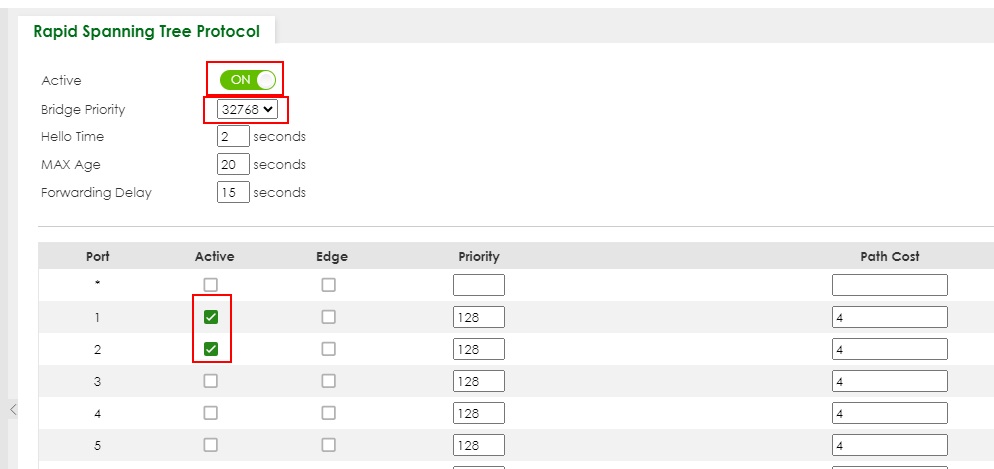

4. Konfiguracja Switch-3: Wejdź do internetowego interfejsu GUI i przejdź do Menu > Advanced Application > Spanning Tree Protocol > RSTP. Zaznacz pole "Active". Ustaw Priorytet mostu = 32768. Aktywny port 1, 2. Kliknij "Zastosuj".

1. Na koniec podłącz łącze między Switch-2 i Switch-3.

1.4 Przetestuj wynik

• Sprawdź stan przełącznika Switch-1:

Przejdź do:

Root Bridge ID i Our Bridge ID powinny być takie same. Oznacza to, że Switch-1 jest mostem głównym. Zarówno port 1, jak i 2 powinny być w stanie FORWARDING , podczas gdy obie ich role portów są portami wyznaczonymi.

* Stary graficzny interfejs użytkownika

Sprawdź status Switch-2

Przejdź do:

i sprawdź status portu Switch-2. Port 1 powinien być portem głównym w stanie FORWARDING , podczas gdy port 2 powinien być portem wyznaczonym również w stanie FORWARDING .


* Stare GUI

Sprawdź status Switch-3

Przejdź do Menu > Advanced Application > Spanning Tree i sprawdź status portu Switch-3. Port 1 powinien być portem głównym w stanie FORWARDING , podczas gdy port 2 jest portem alternatywnym w stanie DISCARDING .

Note! Don't forget to save the configuration to not lose it when rebooting the switch

2) Konfiguracja RSTP w topologii pierścienia (starszy graficzny interfejs użytkownika)

1. Upewnij się, że łącze między Switch-2 i Switch-3 nie jest podłączone, aby zapobiec niezamierzonym pętlom przed zakończeniem konfiguracji RSTP.

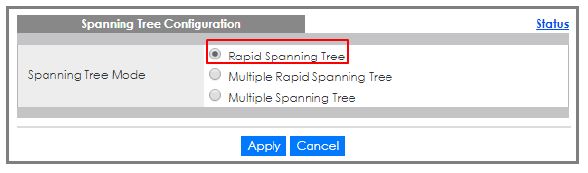

2. Konfiguracja Switch-1: Wejdź do internetowego interfejsu GUI i przejdź do Menu > Advanced Application > Spanning Tree Protocol > Configuration. Sprawdź, czy konfiguracja Spanning Tree to Rapid Spanning Tree. Jeśli nie, wybierz ją i kliknij "Zastosuj".

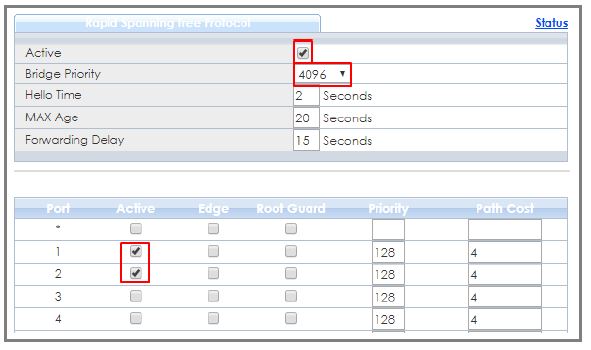

3. Konfiguracja Switch-1: Wejdź do internetowego interfejsu GUI i przejdź do Menu > Advanced Application > Spanning Tree Protocol > RSTP. Zaznacz pole "Aktywny". Ustaw Priorytet mostu = 4096. Aktywny port 1, 2. Kliknij "Zastosuj".

4. Konfiguracja Switch-2: Wejdź do internetowego interfejsu GUI i przejdź do Menu > Advanced Application > Spanning Tree Protocol > Configuration. Sprawdź, czy konfiguracja Spanning Tree to Rapid Spanning Tree. Jeśli nie, wybierz ją i kliknij "Apply".

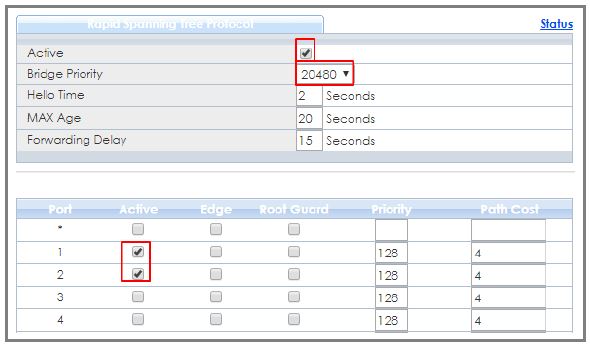

5. Konfiguracja Switch-2: Wejdź do internetowego interfejsu GUI i przejdź do Menu > Advanced Application > Spanning Tree Protocol > RSTP. Zaznacz pole "Aktywny". Ustaw Priorytet mostu = 20480. Aktywny port 1, 2. Kliknij "Zastosuj".

6. Konfiguracja Switch-3: Wejdź do internetowego interfejsu GUI i przejdź do Menu > Advanced Application > Spanning Tree Protocol > Configuration. Sprawdź, czy konfiguracja Spanning Tree to Rapid Spanning Tree. Jeśli nie, wybierz ją i kliknij "Apply".

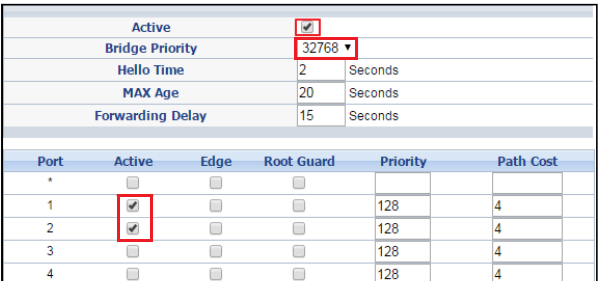

7. Konfiguracja Switch-3: Wejdź do internetowego interfejsu GUI i przejdź do Menu > Advanced Application > Spanning Tree Protocol > RSTP. Zaznacz pole "Aktywny". Ustaw Priorytet mostu = 32768. Aktywny port 1, 2. Kliknij "Zastosuj".

8. Na koniec podłącz łącze między Switch-2 i Switch-3.

2. Przetestuj wynik

• Sprawdź status Switch-1: Przejdź do Menu > Advanced Application > Spanning Tree Protocol. Root Bridge ID i Our Bridge ID powinny być takie same. Oznacza to, że Switch-1 jest mostem głównym. Porty 1 i 2 powinny być w stanie FORWARDING , a ich role portów to Designated Ports.

• Sprawdź status Switch-2: Przejdź do Menu > Advanced Application > Spanning Tree i sprawdź status portu Switch-2. Port 1 powinien być portem głównym w stanie FORWARDING , podczas gdy port 2 powinien być portem wyznacz onym również w stanie FORWARDING .




• Sprawdź status Switch-3: Przejdź do Menu > Advanced Application > Spanning Tree i sprawdź status portu Switch-3. Port 1 powinien być portem głównym w stanie FORWARDING , podczas gdy port 2 jest portem alternatywnym w stanie DISCARDING .



3. Co może pójść nie tak

• Jeśli Root Bridge nie jest urządzeniem, którego oczekiwałeś:

1. Zmniejsz priorytet Spanning Tree tego urządzenia.
2. Zwiększ priorytet Spanning Tree innych urządzeń.

• Przełącznik z NAJNIŻSZYM priorytetem mostu będzie mostem głównym. Jeśli priorytet jest taki sam, przełącznik z NAJNIŻSZYM adresem MAC będzie mostem głównym.
• Jeśli nie można uzyskać dostępu do zarządzania przełącznikami, a diody LED portów przełącznika stale migają, można odzyskać dostęp do zarządzania, usuwając lub odłączając nadmiarowe łącza w celu przerwania pierścienia.
  Zdarza się to często przed skonfigurowaniem Spanning Tree na urządzeniach lub jeśli Spanning Tree jest skonfigurowane nieprawidłowo.
