Ważna informacja: |
Ten przykład pokazuje administratorom, jak skonfigurować kontrolę przepustowości w celu zarządzania szybkością ruchu.
Możemy ograniczyć ruch przychodzący, wychodzący lub oba.

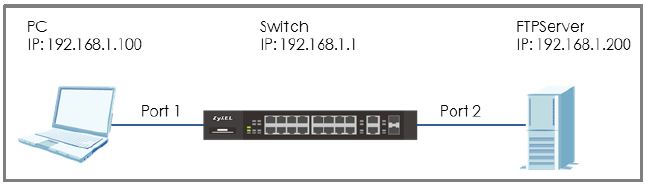

W tym przykładzie używamy dwóch komputerów: Klienta FTP (PC) i Serwera FTP (FTPServer).
Komputer PC będzie przesyłał pliki lub pobierał pliki z serwera FTP.
Skonfiguruj kontrolę przepustowości, aby ograniczyć szybkość ruchu
Uwaga:
Wszystkie adresy IP sieci i maski podsieci są używane jako przykłady w tym artykule. Należy je zastąpić rzeczywistymi sieciowymi adresami IP i maskami podsieci. Ten przykład został przetestowany przy użyciu XGS4600-32 z oprogramowaniem sprzętowym w wersji 4.50.
1) Konfiguracja kontroli przepustowości
1. Wejdź do internetowego interfejsu GUI i przejdź do
dyn_repppp_0

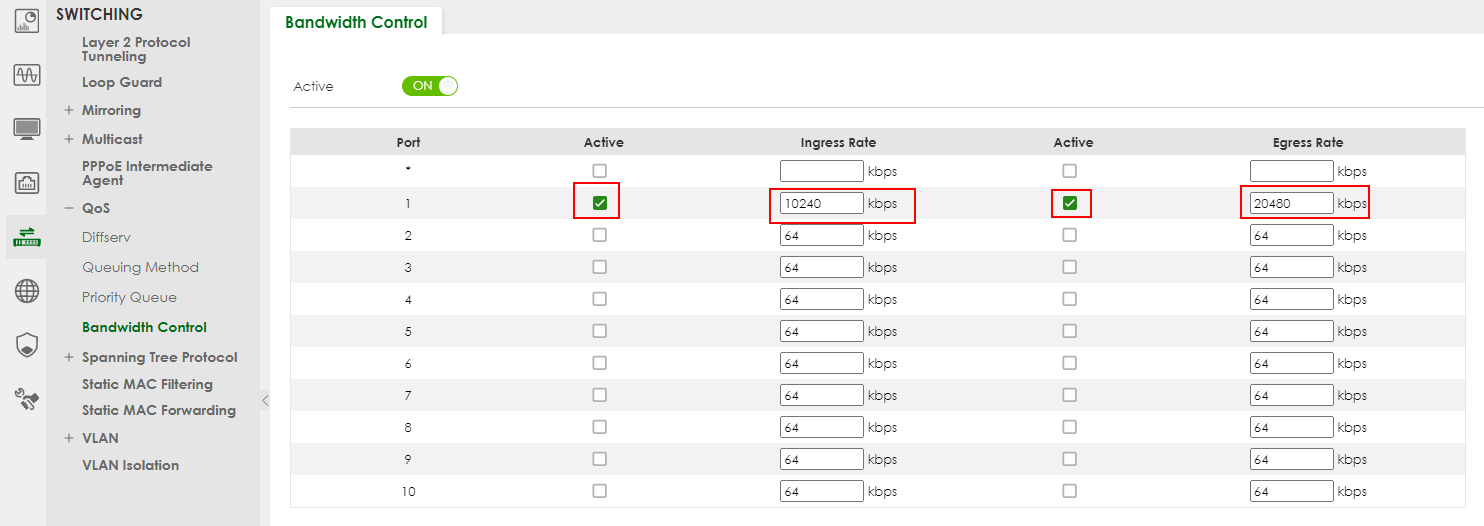

2. Zaznacz pole "Active". Wprowadź wartości Ingress Rate (limitwysyłania) = 10240 kbps i Egress Rate (limit pobierania) = 20480 kbps.
Pamiętaj, aby zaznaczyć również pola portów "Active". Na koniec kliknij "Zastosuj".
3. Zapisz konfigurację
Przetestuj wynik
- Użyj komputera, aby przesłać plik na serwer FTP. Szybkość transferu powinna wynosić mniej więcej 1,25 MB/s (10240 Kbit/s).
- Użyj komputera, aby pobrać plik z serwera FTP. Szybkość transferu powinna wynosić mniej więcej 2,5 MB/s (20480 Kbit/s).
Jeśli wystąpią problemy
Włącz kontrolę przepływu na przełączniku i komputerze.
Znanym nam problemem jest to, że przepustowość TCP na niektórych urządzeniach może być niestabilna i zawodna. Wynika to z faktu, że zarządzanie przepustowością (BWM) na niektórych urządzeniach (np. komputerach z systemem Windows z mniej wydajnymi kartami sieciowymi) działa słabo podczas konfigurowania kontroli przepustowości (ograniczania szybkości) i może powodować nieoczekiwane rezultaty. Gdy zarządzanie przepustowością jest zaimplementowane, włączenie kontroli przepływu zwiększa przepustowość wejściową, ponieważ przesyłające komputery nie będą przepełniać rozmiaru okna i powodować utraty pakietów.
Kontrola przepływu działa poprzez wysyłanie sygnałów wstrzymania do portu wysyłającego, gdy pamięć bufora portu odbierającego (na przełączniku) jest pełna, co reguluje ruch w celu dopasowania do ustawień kontroli przepustowości portu odbierającego. Kontrola przepływu musi być włączona po obu stronach, aby mogła działać. Jednak dobrą rzeczą jest to, że większość kart sieciowych w komputerach powinna mieć domyślnie włączoną kontrolę przepływu, dlatego można uzyskać zadowalające wyniki, włączając kontrolę przepływu tylko na portach przełącznika.

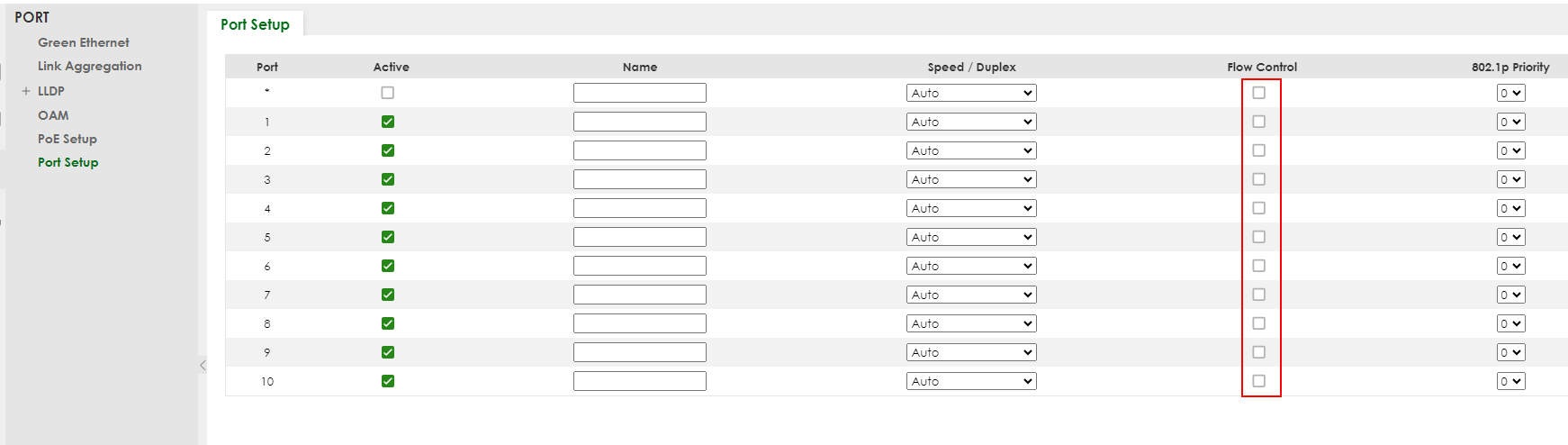

Skonfiguruj kontrolę przepływu, przechodząc do:
dyn_repppp_1
2) Skonfiguruj kontrolę przepustowości w starym GUI

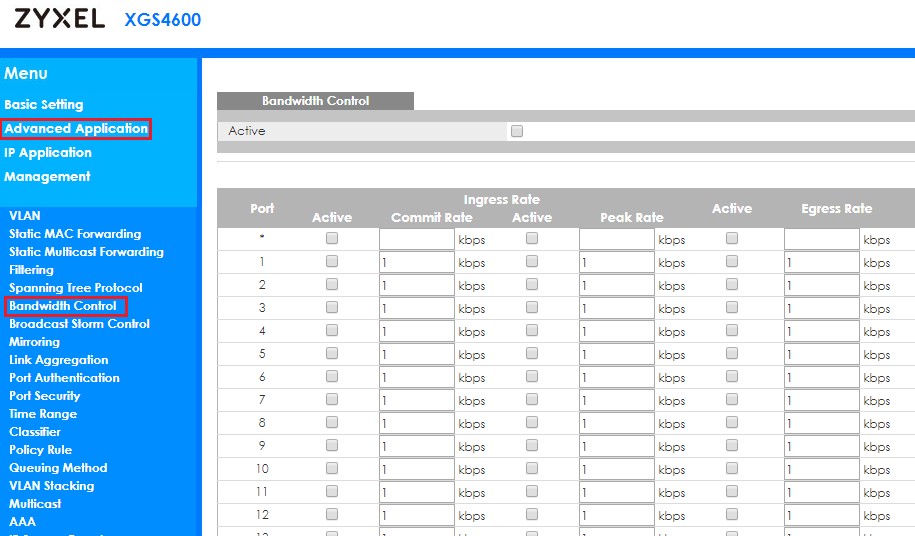

1. Wejdź do internetowego interfejsu GUI i przejdź do

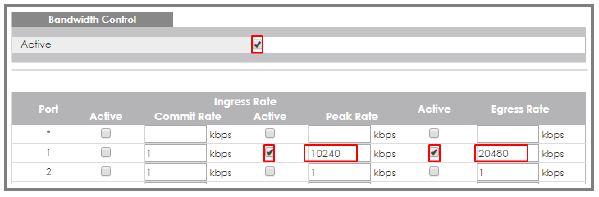

dyn_repppp_22. Zaznacz pole "Active". Wprowadź wartości Ingress Rate (limitwysyłania) = 10240 kbps i Egress Rate (limit pobierania) = 20480 kbps.
Pamiętaj, aby zaznaczyć również pola portów "Active". Na koniec kliknij "Zastosuj".
Przetestuj wynik

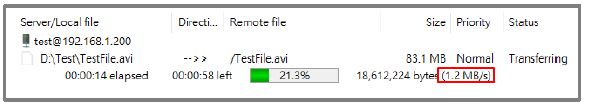

- Użyj komputera, aby przesłać plik na serwer FTP. Szybkość transferu powinna wynosić mniej więcej 1,25 MB/s (10240 Kbit/s).

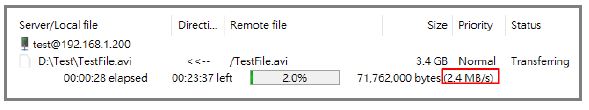

- Użyj komputera, aby pobrać plik z serwera FTP. Szybkość transferu powinna wynosić mniej więcej 2,5 MB/s (20480 Kbit/s).
Jeśli wystąpią problemy
Włącz kontrolę przepływu na przełączniku i komputerze.
Znanym nam problemem jest to, że przepustowość TCP na niektórych urządzeniach może być niestabilna i zawodna. Wynika to z faktu, że zarządzanie przepustowością (BWM) na niektórych urządzeniach (np. komputerach z systemem Windows z mniej wydajnymi kartami sieciowymi) działa słabo podczas konfigurowania kontroli przepustowości (ograniczania szybkości) i może powodować nieoczekiwane rezultaty. Gdy zarządzanie przepustowością jest zaimplementowane, włączenie kontroli przepływu zwiększa przepustowość wejściową, ponieważ przesyłające komputery nie będą przepełniać rozmiaru okna i powodować utraty pakietów.
Kontrola przepływu działa poprzez wysyłanie sygnałów wstrzymania do portu wysyłającego, gdy pamięć bufora portu odbierającego (na przełączniku) jest pełna, co reguluje ruch w celu dopasowania do ustawień kontroli przepustowości portu odbierającego. Kontrola przepływu musi być włączona po obu stronach, aby mogła działać. Jednak dobrą rzeczą jest to, że większość kart sieciowych w komputerach powinna mieć domyślnie włączoną kontrolę przepływu, dlatego można uzyskać zadowalające wyniki, włączając kontrolę przepływu tylko na portach przełącznika.

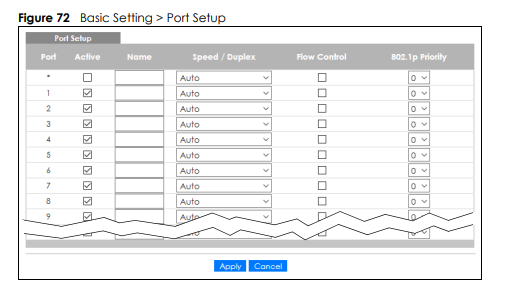

Skonfiguruj Flow Control przechodząc do "Basic Setting -> Port Setting":
