W tym artykule pokazano, jak skonfigurować układanie w stos na urządzeniu switch. Układanie w stos urządzeń switch razem może zapewnić redundancję w sieci dla serwerów i innego sprzętu. Pokazano również, jak skonfigurować zapasowe i główne urządzenie switch, a także agregację łączy dla urządzeń switch. Obejmuje zarówno nowy, jak i stary graficzny interfejs użytkownika.

Wprowadzenie do Switch Stacking

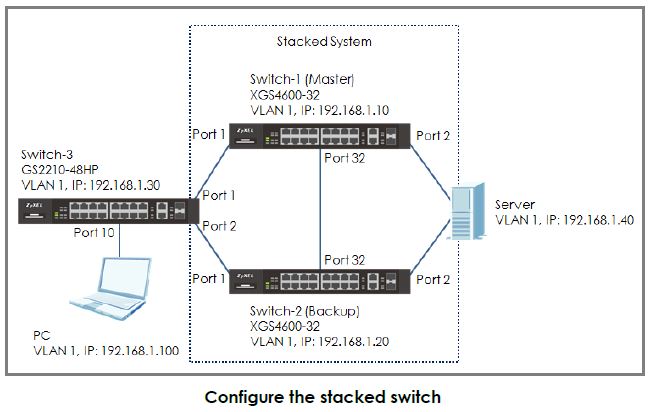

Przykład pokazuje administratorom, jak skonfigurować stos switch, aby zapewnić wysoką dostępność serwera. W tym przykładzie łączymy Switch-1 i Switch-2 w jeden logiczny switch. Łącząc switch w stosy, nawet jeśli jeden switch przejdzie w tryb offline, klienci nadal mogą dotrzeć do serwera. Zapewnia to wysoką dostępność serwerów. Ten przykład instruuje administratorów, aby odłączyli wszystkie łącza przed skonfigurowaniem switches, aby uniknąć przestojów sieci spowodowanych burzami rozgłoszeniowymi.

Konfiguracja stackowania dla Switch 1 i 2

Uwaga: Wszystkie adresy IP sieci i maski podsieci są używane jako przykłady w tym artykule. Należy je zastąpić rzeczywistymi sieciowymi adresami IP i maskami podsieci. Ten przykład został przetestowany przy użyciu XGS3800-28 (wersja oprogramowania układowego: V4.80) i GS2220-50HP (wersja oprogramowania układowego: V4.80).

Konfiguracja Switch-1

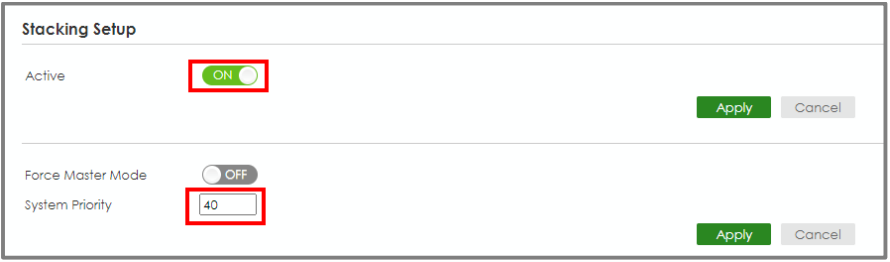

Wejdź do internetowego interfejsu GUI i przejdź do Menu > System > Stacking > Stacking Setup. Wprowadź priorytet systemu (im wyższa liczba, tym wyższy priorytet, aby stać się urządzeniem nadrzędnym) i kliknij przycisk "Apply" (Zastosuj). Włącz ustawienie Aktywny i kliknij przycisk "Zastosuj".

Switch-1 uruchomi się ponownie.

Konfiguracja urządzenia Switch-2

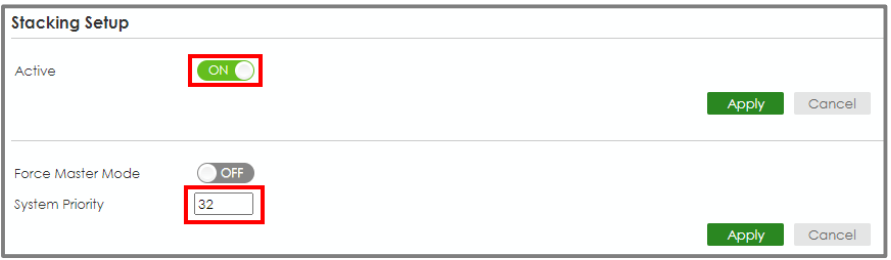

Wejdź do internetowego interfejsu GUI i przejdź do Menu > System > Stacking > Stacking Setup. Wprowadź priorytet systemu (im wyższa liczba, tym wyższy priorytet, aby stać się urządzeniem nadrzędnym) i kliknij przycisk "Apply" (Zastosuj). Włącz ustawienie Aktywny i kliknij przycisk "Zastosuj".

Switch-2 uruchomi się ponownie.

Podłącz Switch-1 i Switch-2 do portu 28 za pomocą 10-gigabitowego transceivera.

Switch-1 i Switch-2 stają się połączonymi w stos switch.

Dioda LED Stack ID na panelu przednim switches powinna wyświetlać "1" i "2".
Uwaga: W tym przykładzie ustawiliśmy priorytet Switch-1 wyższy niż Switch-2. Dlatego Switch-1 stanie się urządzeniem nadrzędnym.
Uwaga: Ostatnie cztery porty są zwykle zarezerwowane dla kanałów stosu, gdy switch jest w trybie stosu. Są to porty 25, 26, 27 i 28 w przypadku modelu XS3800-28 switch. W przypadku korzystania z innych modeli z możliwością łączenia w stosy należy zapoznać się z instrukcją obsługi, aby potwierdzić porty używane do łączenia w stosy.

Pamiętaj, aby zapisać konfigurację.

Konfiguracja funkcji Link Aggregation na zestawionym urządzeniu switch

Połącz się z switch i skonfiguruj Link Aggregation.

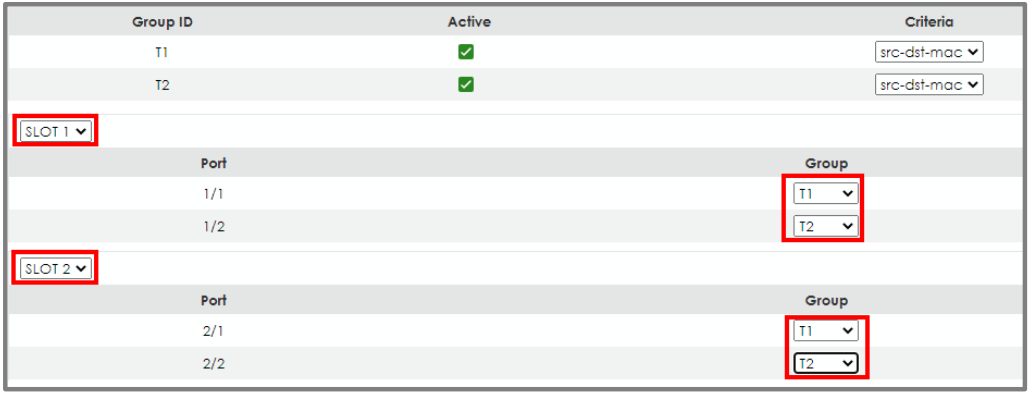

Wejdź do internetowego interfejsu GUI i przejdź do Menu > Port > Link Aggregation > Link Aggregation Setting. Aktywuj T1 i T2. Wybierz SLOT 1 i ustaw grupę portów 1/1 i 1/2 odpowiednio jako T1 i T2.

Kliknij "Zastosuj".

Wybierz SLOT 2 i ustaw grupę portów 2/1 i 2/2 odpowiednio jako T1 i T2. Kliknij "Zastosuj".

Ustaw protokół sterowania

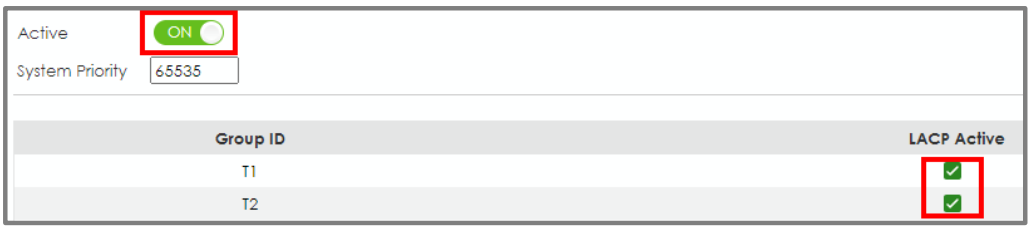

Przejdź do Menu > Port > Link Aggregation > Link Aggregation Control Protocol. Zaznacz pole "Aktywny", a także dla T1 i T2.

Konfiguracja Link Aggregation na Switch-3

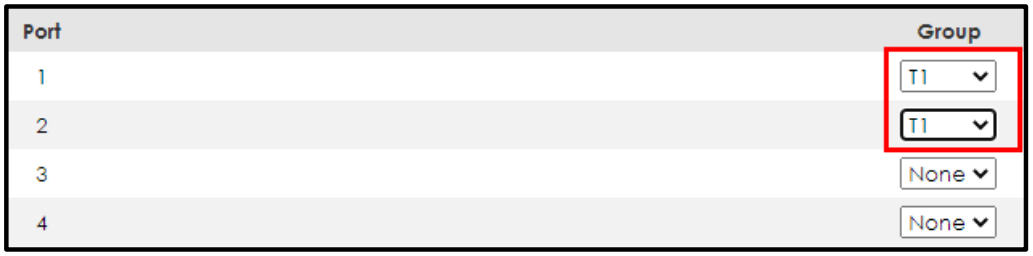

1 Przejdź do Menu > Port > Link Aggregation > Link Aggregation setting. (Jeśli używasz oprogramowania sprzętowego V4.70, przejdź do Menu > Advanced Application > Link Aggregation > Link Aggregation Setting). Zaznacz pole Aktywny dla T1 i wybierz port 1 i 2 jako grupę T1.

Kliknij "Zastosuj".

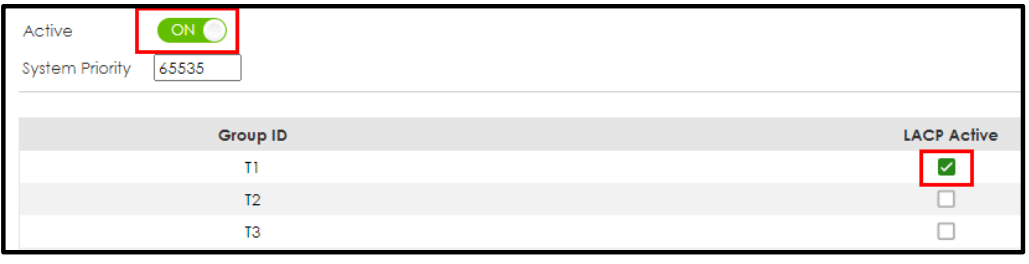

3 Przejdź do Menu > Port > Link Aggregation > Link Aggregation Control Protocol. (Jeśli używasz oprogramowania sprzętowego V4.70, przejdź do Menu > Advanced Application > Link Aggregation > Link Aggregation Setting >LACP).

Zaznacz pole "Aktywny", tak samo jak w przypadku T1.

Przetestuj wynik

1 Skonfiguruj Link Aggegation między dwoma kartami sieciowymi serwera i podłącz te porty do portów 1/2 i 2/2 stosu switch.

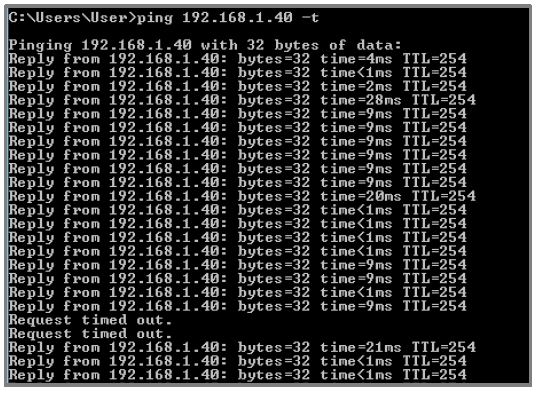

2 Użyj komputera PC do pingowania serwera (192.168.1.40). Po kilkukrotnym pingowaniu spróbuj wyłączyć Switch-1 (Master down). Ping wyświetli "timed out" kilka razy, a następnie ping zakończy się sukcesem, gdy Switch-2 (Backup) stanie się nowym Masterem.

Co może pójść nie tak

1. Porty stackowania to zwykle 2 ostatnie porty urządzenia switch. Jeśli dwa urządzenia switch zostaną połączone za pomocą portu innego niż port stackowania, okaże się, że dwa urządzenia switch nie utworzą systemu stackowania.
2. Pamiętaj, aby zapisać konfigurację przed wykonaniem testu. Jeśli zapomnisz zapisać konfigurację, po ponownym uruchomieniu wszystkie konfiguracje zostaną utracone. Z tego powodu Link Aggregation przestanie działać.

Konfiguracja stackowania przy użyciu starego graficznego interfejsu użytkownika

Konfiguracja Switch-1 i Switch-2 do pracy w trybie stackingu

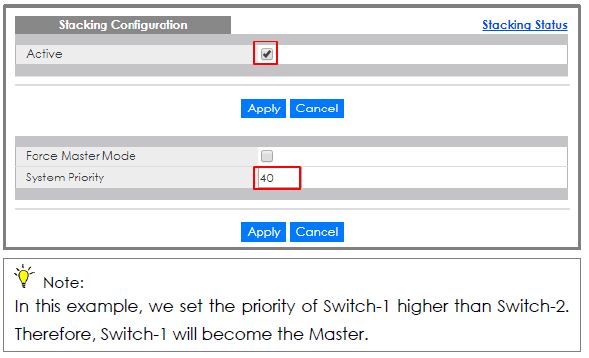

1. Konfiguracja Switch-1: Wejdź do internetowego interfejsu GUI i przejdź do Menu > Basic Setting > Stacking > Configuration. Wprowadź priorytet systemu (im wyższa liczba, tym wyższy priorytet, aby stać się urządzeniem nadrzędnym) i kliknij "Apply" (Zastosuj). Zaznacz "Active" i kliknij "Apply". Switch-1 uruchomi się ponownie.

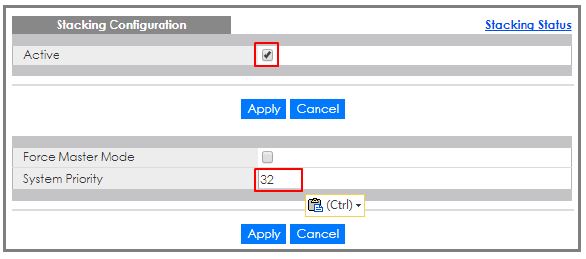

2. Konfiguracja Switch-2: Wejdź do internetowego interfejsu GUI i przejdź do Menu > Basic Setting > Stacking > Configuration. Wprowadź priorytet systemu (im wyższa liczba, tym wyższy priorytet, aby stać się urządzeniem nadrzędnym) i kliknij "Apply" (Zastosuj). Zaznacz "Active" i kliknij "Apply". Switch-2 uruchomi się ponownie.



3. Podłącz Switch-1 i Switch-2 do portu 32 za pomocą 10-gigabitowego transceivera.



4. Switch-1 i Switch-2 zostaną połączone w stos Dioda LED identyfikatora stosu na panelu przednim switches powinna wyświetlać "1" i "2".

5. Pamiętaj, aby zapisać konfigurację

Konfiguracja Link Aggregation na switch w stosie

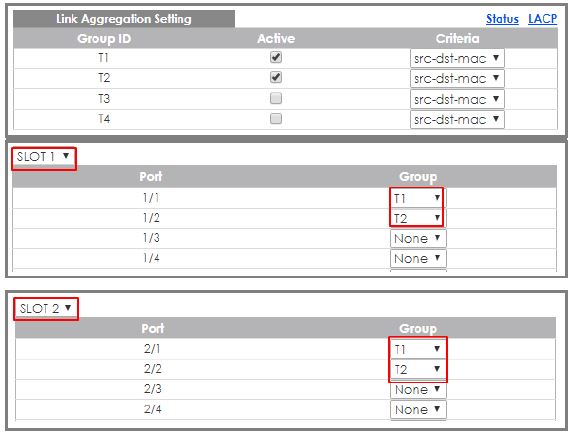

1. Połącz się ze stackowanym switch. Wejdź do web GUI i przejdź do Menu > Advanced Application > Link Aggregation > Link Aggregation Setting. Aktywuj T1 i wybierz SLOT 1 i ustaw grupę portu 1/1 i 1/2 odpowiednio jako T1 i T2. Kliknij "Zastosuj". Wybierz SLOT 2 i ustaw grupę portów 2/1 i 2/2 odpowiednio jako T1 i T2. Kliknij "Zastosuj".

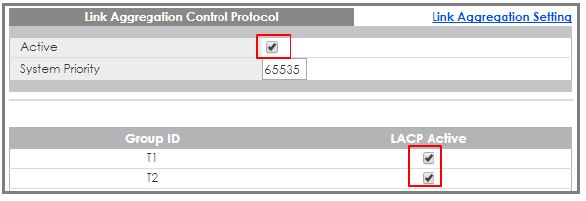

2. Przejdź do Menu > Advanced Application > Link Aggregation > Link Aggregation Setting >LACP. Zaznacz pole "Active" (Aktywny) dla portów T1 i T2.



Konfiguracja Link Aggregation na Switch-3

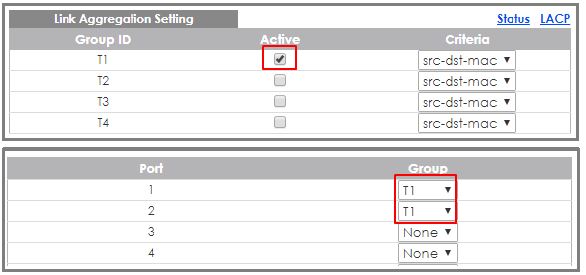

1. Przejdź do Menu > Advanced Application > Link Aggregation > Link Aggregation Setting. Zaznacz pole Aktywny dla T1 i wybierz port 1 i 2 jako Grupę. Kliknij "Zastosuj".

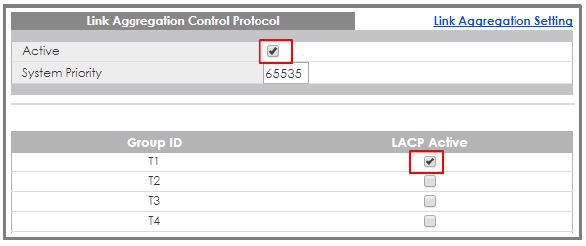

2. Przejdź do Menu > Advanced Application > Link Aggregation > Link Aggregation Setting >LACP. Zaznacz pole "Active" i kliknij "Apply".



Przetestuj wynik

1. Skonfiguruj Link Aggegation między dwiema kartami sieciowymi serwera i podłącz te porty do portów 1/2 i 2/2 stosu switch.

2. Użyj komputera PC do pingowania serwera (192.168.1.40). Po kilkukrotnym pingowaniu spróbuj wyłączyć Switch-1 (Master down). Ping wyświetli "timed out" kilka razy, a następnie ping zakończy się sukcesem, gdy Switch-2 (Backup) stanie się nowym Masterem.



Co może pójść nie tak

• Porty stackowania to zazwyczaj 2 ostatnie porty w systemie Jeśli połączysz dwa urządzenia switches za pomocą portu niestackowania, okaże się, że dwa urządzenia switches nie utworzą systemu stackowania.

• Jeśli zapomnisz zapisać konfigurację, po ponownym uruchomieniu wszystkie konfiguracje zostaną utracone. W związku z tym agregacja łączy zniknie.
