Jak podłączyć RGS200-12P lub RGS100-5P do modułu zasilania?

W tym artykule opisano opcje podłączenia urządzenia do źródła zasilania.

1. Wprowadzenie do typowej instalacji w szafce

2. Specjalna instalacja dla innych propozycji

Przewodnik krok po kroku

1.

Seria RGS musi być odpowiednio uziemiona, aby uzyskać optymalną wydajność systemu. Proszę zapoznać się z instrukcją obsługi na stronie 16 ff.

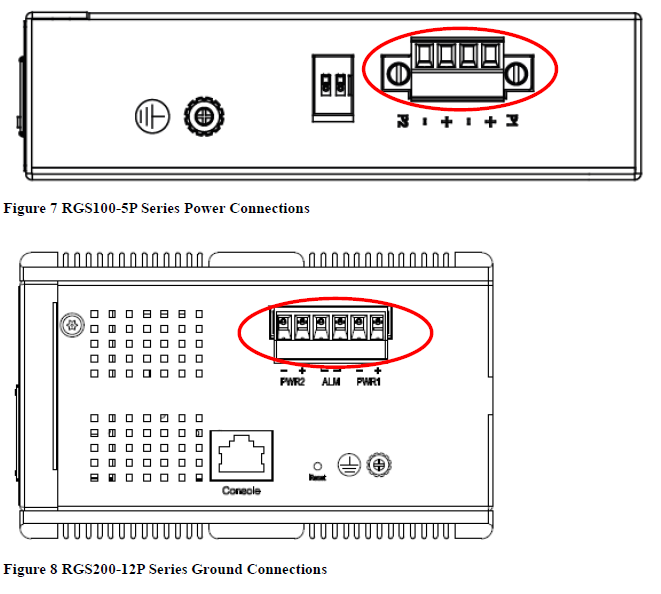

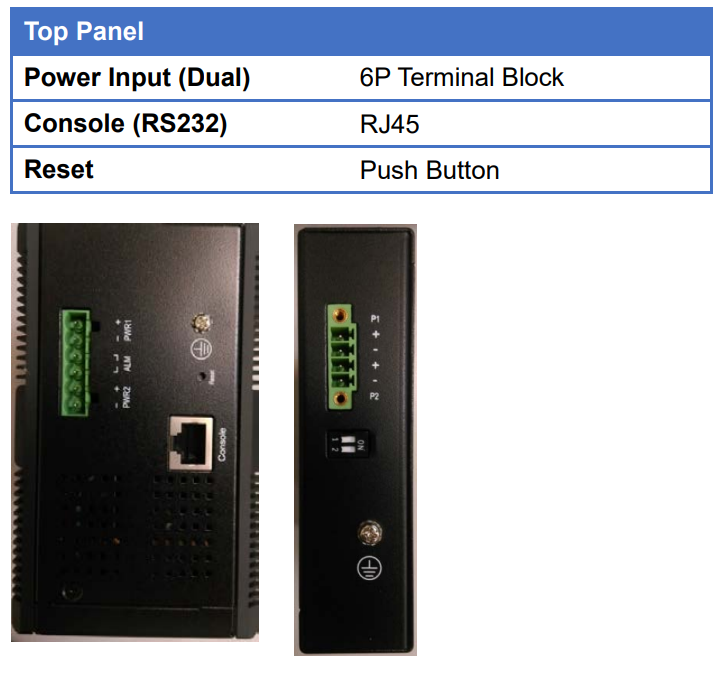

Interfejs zasilania prądem stałym to 6-stykowy blok zacisków ze znakami biegunowości na górnym panelu. RGS200-12P może być zasilany z 2 zasilaczy (zakres wejściowy 12 V - 58 V). Złącze zasilania prądem stałym jest 6-pinowym blokiem zacisków; na środkowym bloku zacisków znajduje się styk alarmowy.

Zasilanie prądem stałym powinno być podłączone do dobrze zabezpieczonego źródła zasilania.

2)

Jeśli urządzenie nie jest zamontowane w systemie szyn w szafce, do podłączenia urządzeń należy użyć zgodnego zasilacza i zestawu kabli. Upewnij się, że wartość prądu stałego zasilacza jest wystarczająca, jeśli używasz wraz ze switchem urządzeń zasilanych z PoE. Zyxel nie może zaoferować standardowego zasilacza w zestawach z serią RGS. Ten rodzaj zasilaczy powinien zapewnić profesjonalny elektryk lub instalator, który może prawidłowo podłączyć okablowanie do obu urządzeń.
