Jak skonfigurować tunel IPSec z uwierzytelnianiem 802.1X na Androidzie?

W tym artykule przyjrzymy się, jak skonfigurować tunel VPN IPSec z xAuth na urządzeniu z Androidem.

Przejdziemy przez następujące kroki:

Konfiguracja Zyxel USG / ATP / VPN

• Konfigurowanie potrzebnych obiektów

• Konfigurowanie użytkownika i, w razie potrzeby, grupy użytkowników

• Konfigurowanie potrzebnych obiektów adresowych

• Potwierdzanie reguł Firewall

• Konfigurowanie VPN Gateway

• Konfigurowanie połączenia VPN

Konfiguracja na Androidzie

• Dostęp do menu VPN

• Dodawanie połączenia VPN

• Testowanie połączenia VPN

Konfiguracja Zyxel USG / ATP / VPN

Zaloguj się do swojego urządzenia.

Ustawienia domyślne:

Konfiguracja obiektu:

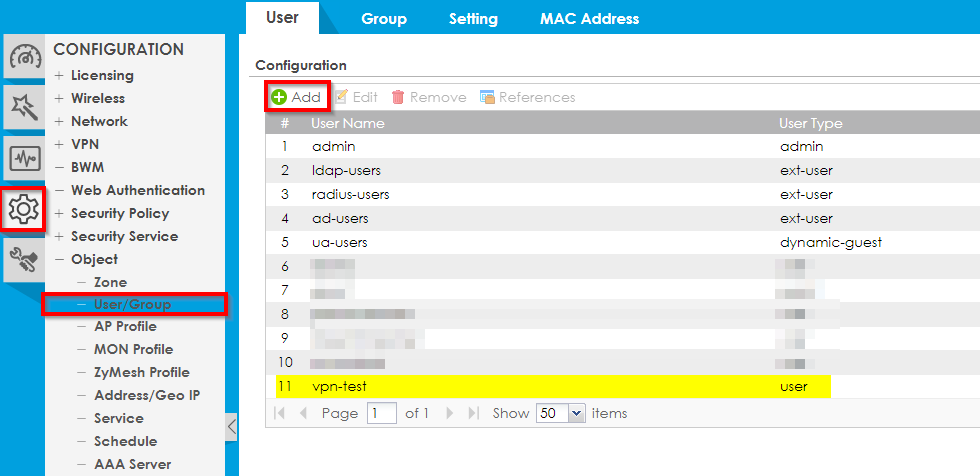

Konfiguracja użytkownika:

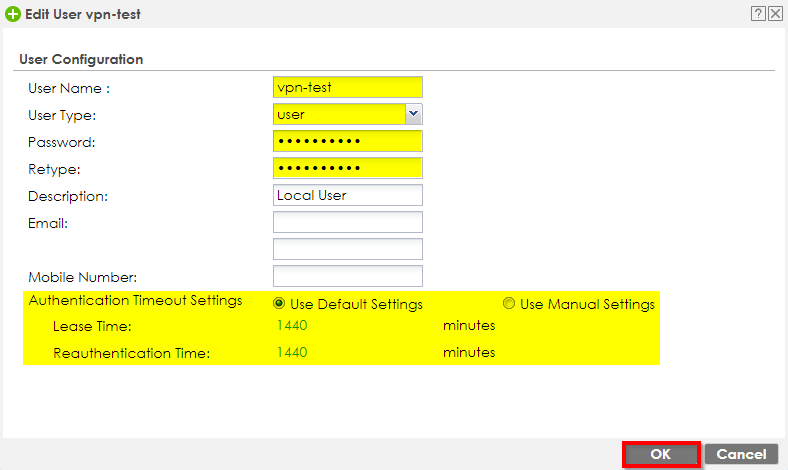

Configuration -> User/group -> User

Kliknij „Add”

i uzupełnij potrzebne informacje.

W tym przykładzie używam:

Ponadto możesz zmienić czas, w którym użytkownik może pozostać zalogowany bez ponownego uwierzytelniania.

Domyślne ustawienie to 1440 minut lub 24 godziny.

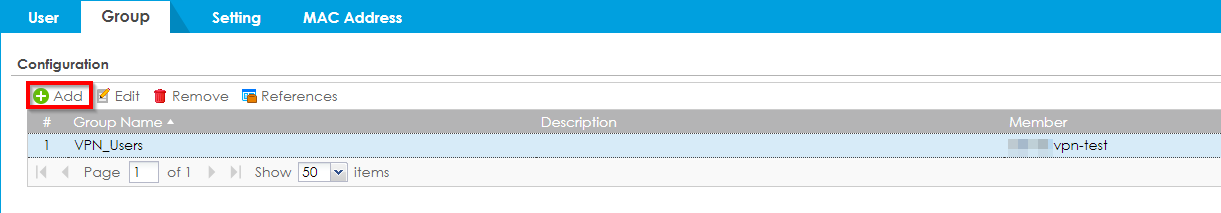

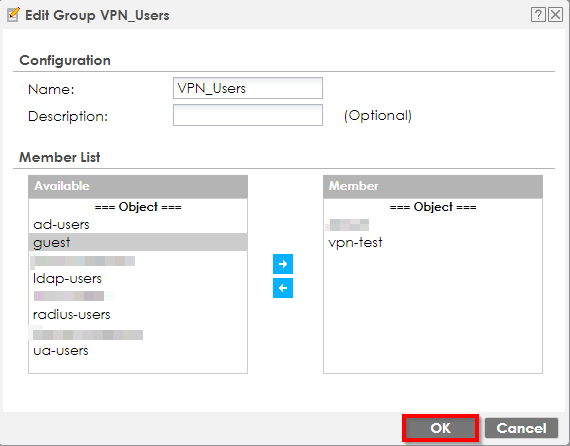

Jeśli chcesz używać sieci VPN z wieloma użytkownikami, możesz także skonfigurować grupę użytkowników.

Konfigurowanie potrzebnych obiektów adresowych:

Teraz musimy skonfigurować obiekty adresowe, które będą nam później potrzebne.

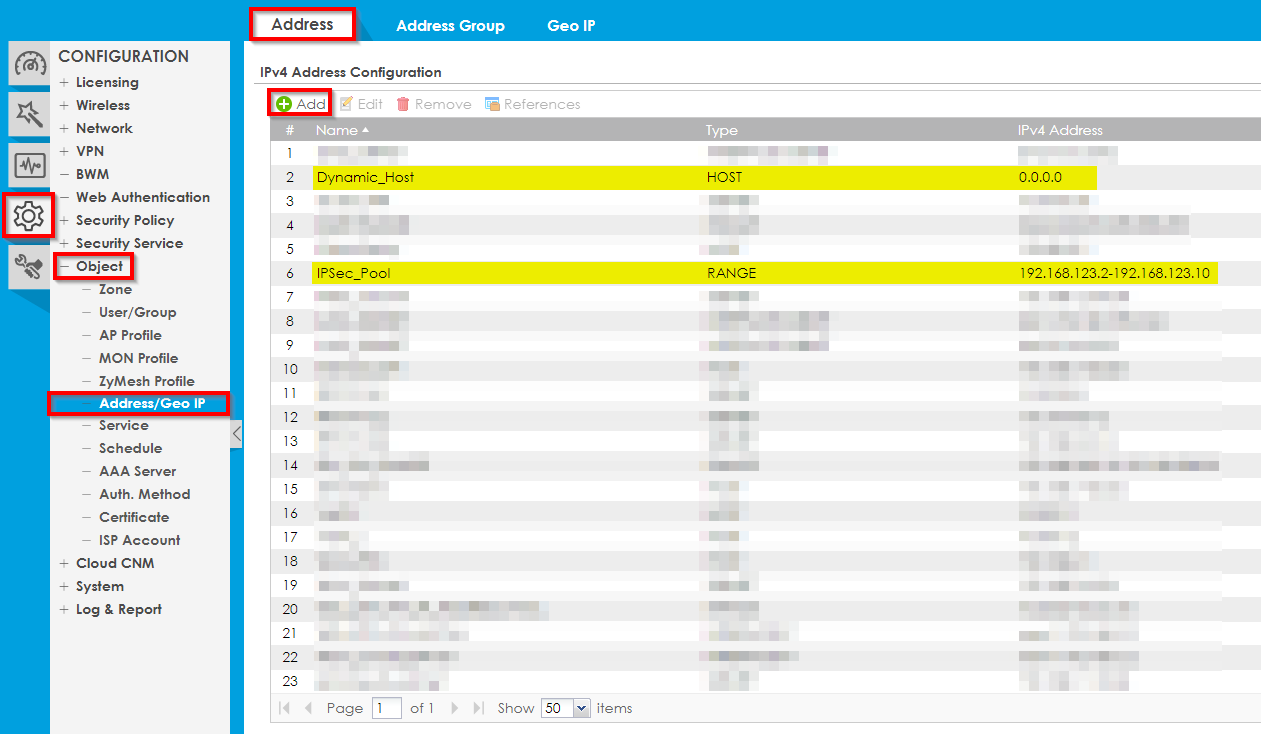

Configuration -> Object -> Address/Geo IP -> Address

Kliknij „Add”

i utwórz 2 potrzebne obiekty:

Pula IP, z której korzystam, może różnić się od twojej w zależności od zastosowania!

! (Uwaga: zakres IP nie może być używany przez żaden inny Interfejs / Strefę /  Tunel site-to-site / ...)!

Potwierdzenie reguł Firewalla:

Teraz potwierdzamy, że mamy 2 bardzo ImPortant Firewall:

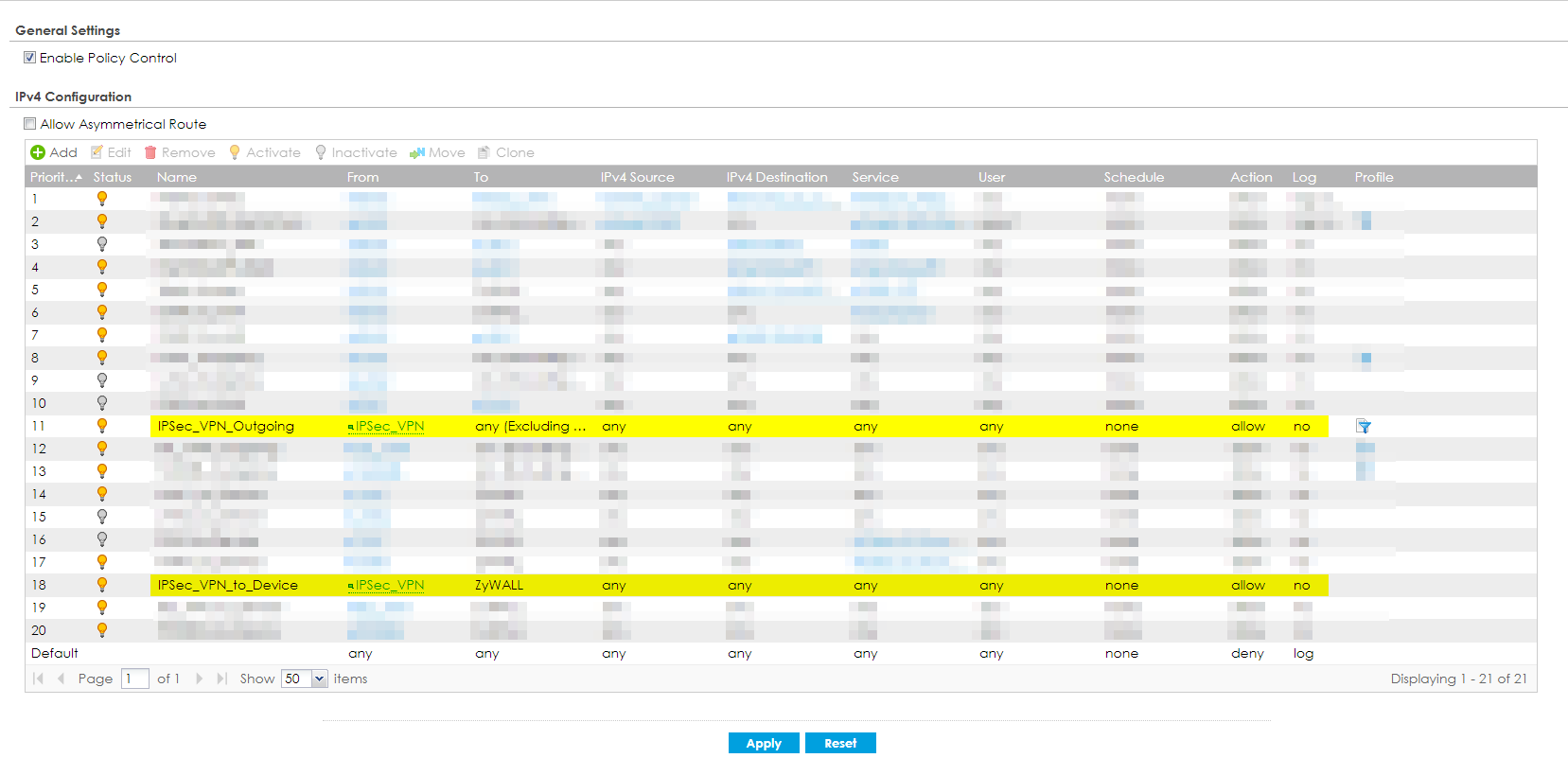

Configuration -> Security Policy -> Policy Control

Reguły, o których mowa, to następujące domyślne reguły:

IPSec_VPN_Outgoing
IPSec_VPN_to_Device

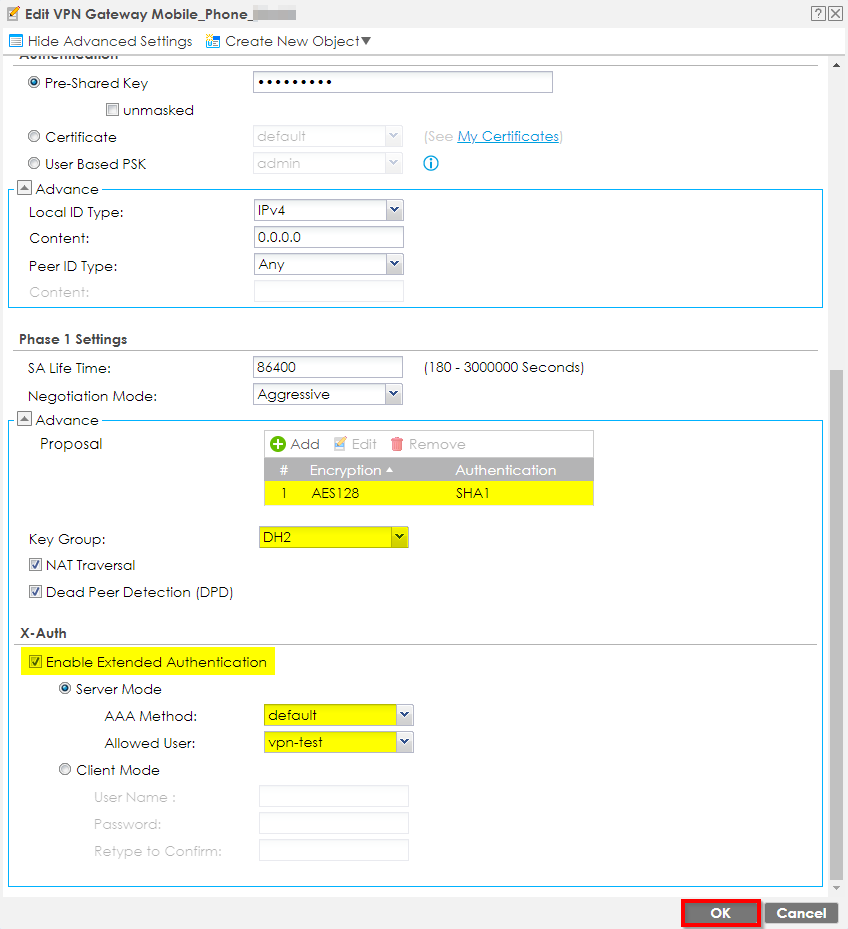

Konfigurowanie VPN Gateway

Teraz możemy skonfigurować VPN Gateway.

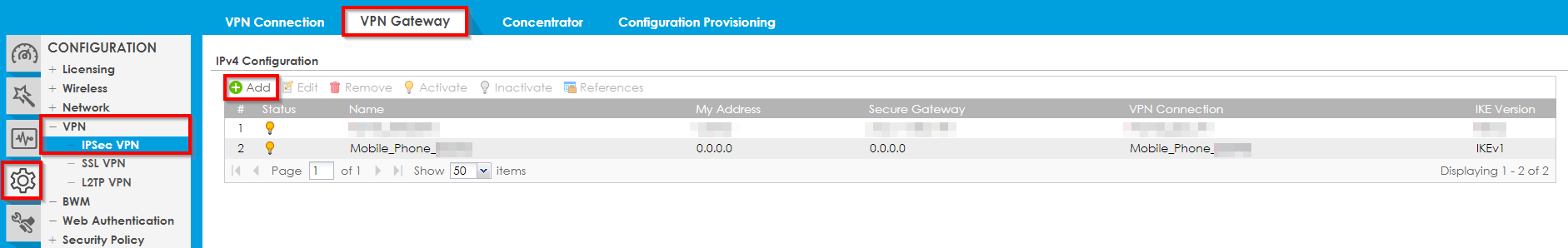

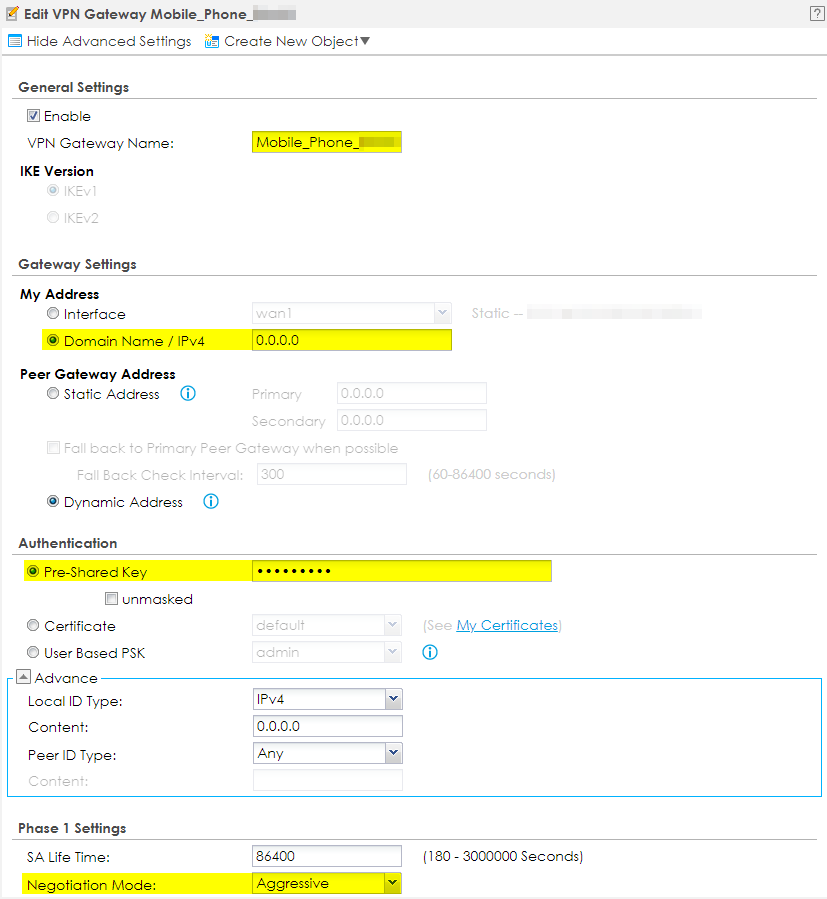

Configuration -> VPN -> IPSec VPN -> VPN Gateway

Kliknij „Add”

i wypełnij następujące:

Jako „Preshared-Key” użyłem „123456789”, ale oczywiście możesz użyć takiego jaki chcesz.

jako „Allowed user” (dozwolony użytkownik) Możesz wybrać użytkownika lub grupę, którą utworzyliśmy w pierwszym kroku

( Konfiguracja użytkownika )

Konfigurowanie połączenia VPN

W tym kroku konfigurujemy połączenie VPN dla Gateway.

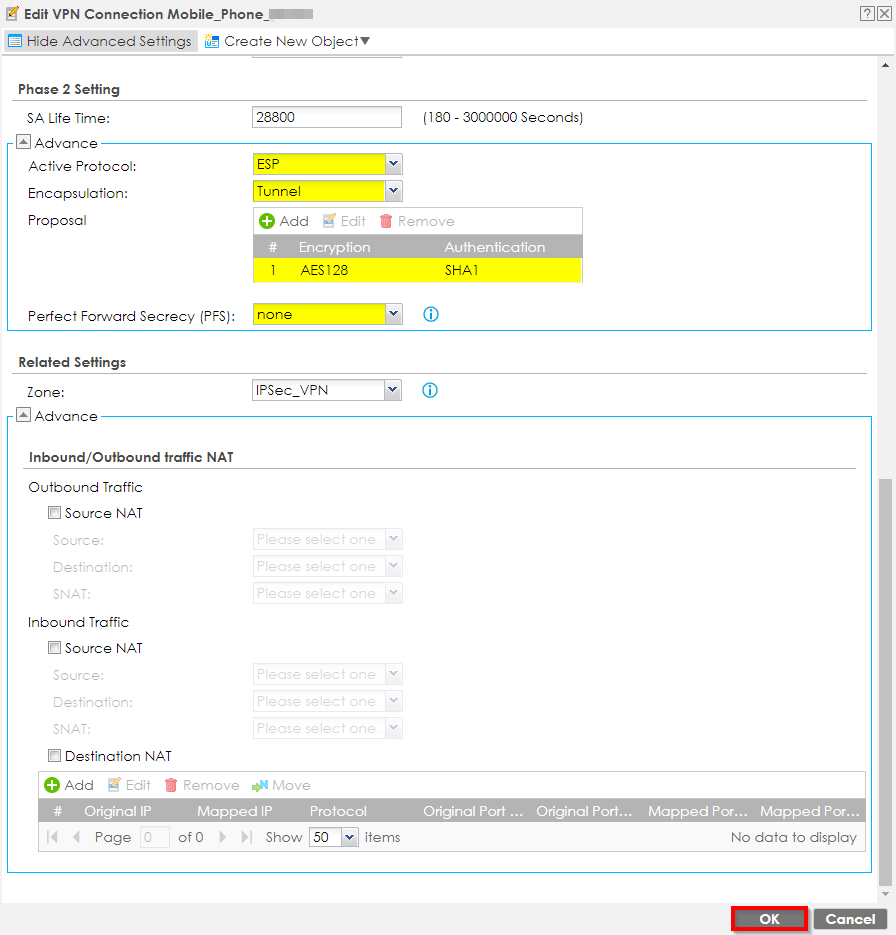

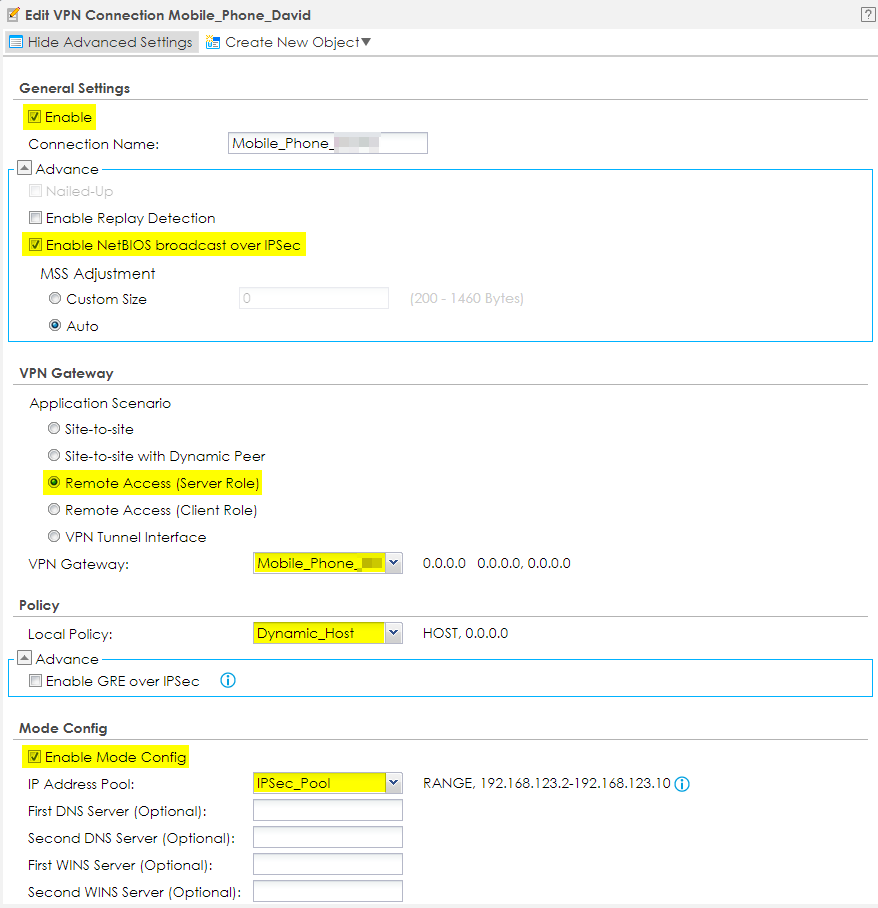

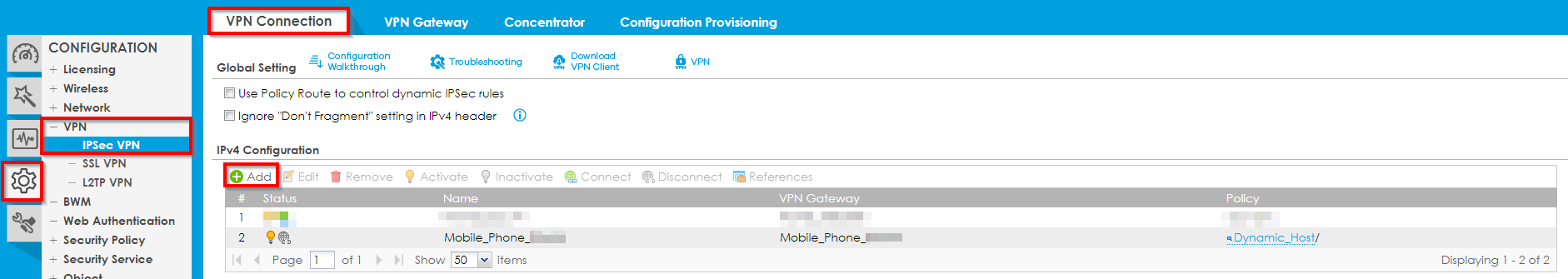

Configuration -> VPN -> IPSec VPN -> VPN Connection

Kliknij „Add”

i wprowadź wymagane informacje.

W tym scenariuszu aktywowałem „Enable NetBIOS broadcast over IPSec”, ponieważ korzystałem z aplikacji współpracującej z rozpoznawaniem nazw NetBIOS.

Konfiguracja po stronie urządzenia jest zakończona, a teraz konfiguracja na urządzeniu z Androidem:

Konfiguracja na Androidzie

Dostęp do menu VPN:

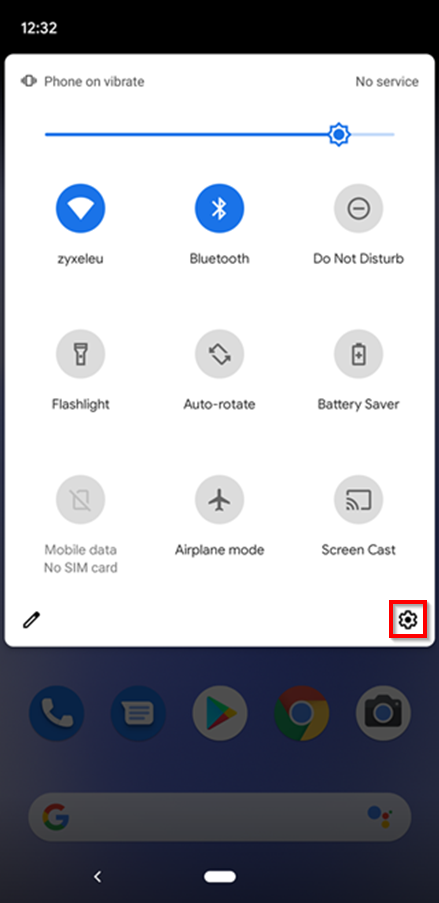

Skorzystaj z rozwijanego dostępu i wybierz mały symbol koła zębatego.

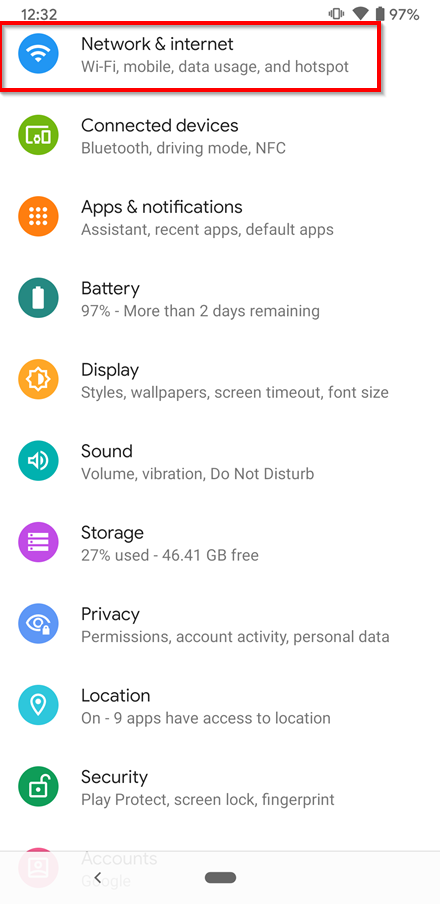

Wybierz „Sieć i Internet”

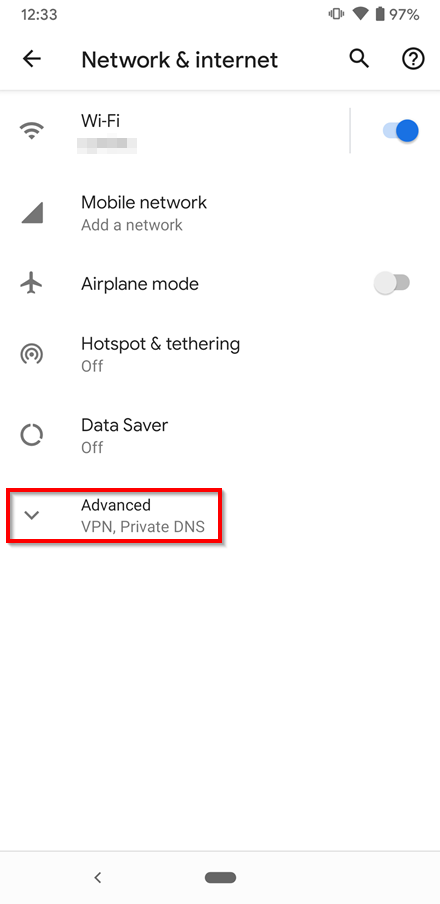

Kliknij „Zaawansowane”

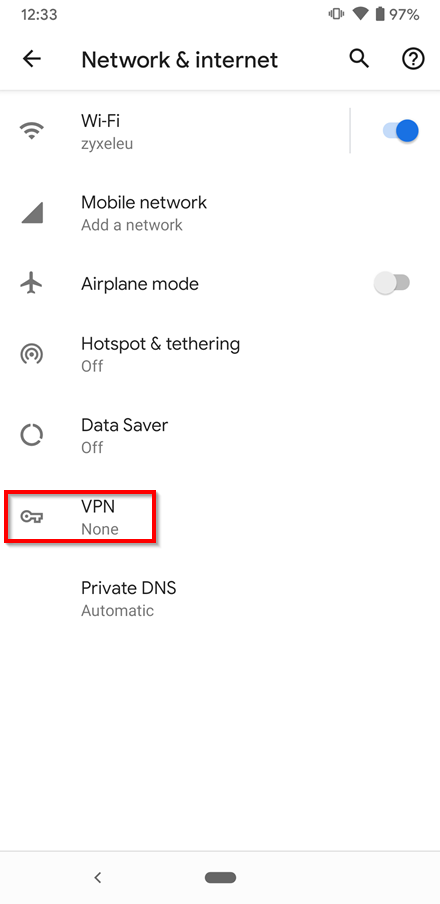

i wybierz „VPN”

Dodawanie połączenia VPN:

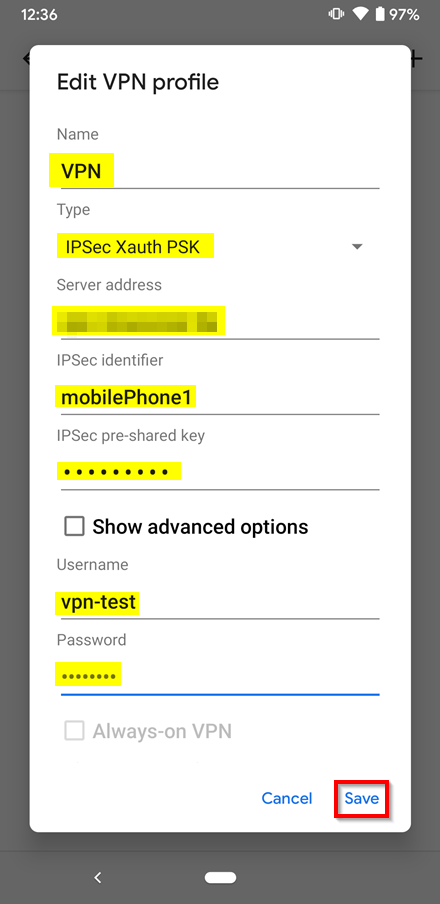

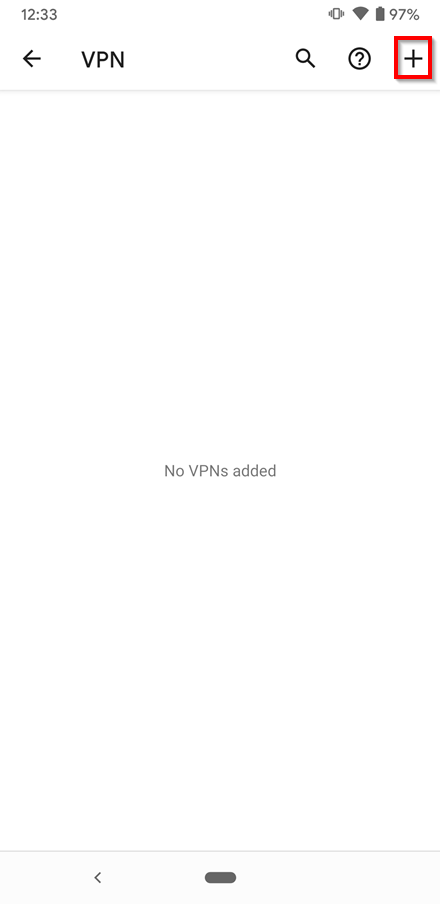

Kliknij symbol „+”

i wypełnij informacje z wcześniej utworzonego połączenia VPN i kliknij „Save”.

( Tworzenie połączenia VPN )

Jako identyfikator IPSec możesz umieścić (niemal) dowolny tekst.

! Identyfikator musi być unikalny dla każdego urządzenia!

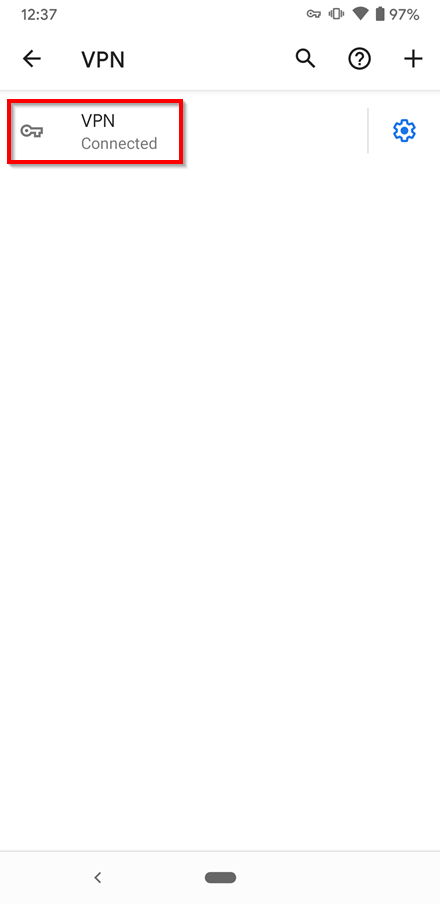

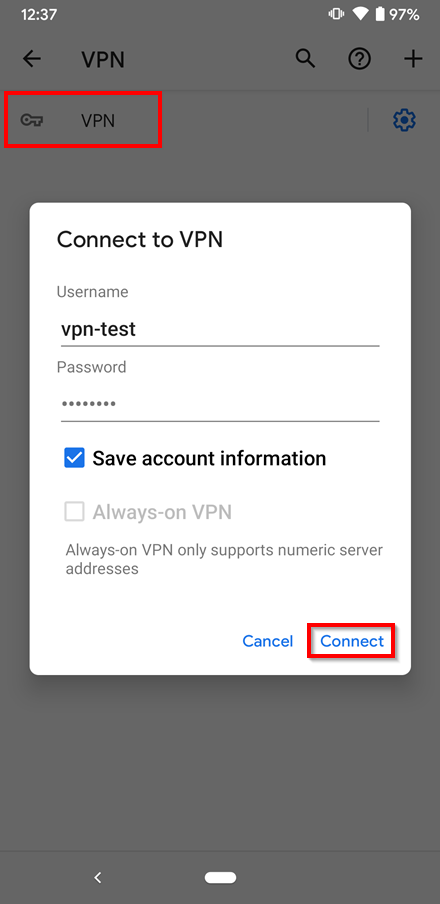

Testowanie połączenia VPN:

Wybierz VPN i kliknij „Connect”

Gotowe.
