Tunelowanie WiFi - inny sposób zdalnego dostępu

Pamiętaj, że ten artykuł jest przestarzały.
Jeśli to możliwe, użyj funkcji Remote AP: Bezpieczne WiFi

Ten przewodnik pomoże Ci skonfigurować tunelowanie WiFi.
To sposób, w jaki pracownicy w domu mogą być częścią sieci biurowej z punktem dostępowym. Muszą tylko połączyć się z identyfikatorem SSID dostarczonego AP.

Ważne : Zapora musi obsługiwać zarządzanie AP, a AP muszą obsługiwać tryb tunelowy.
Sprawdź arkusze danych urządzeń, aby upewnić się, że obsługują wymagane funkcje.

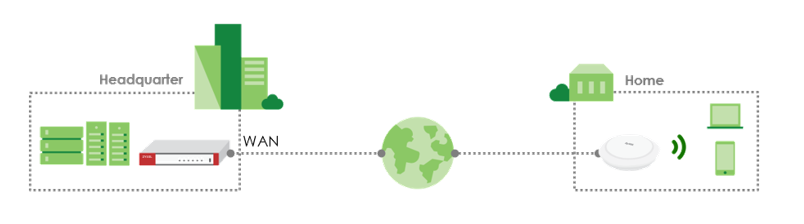

Topologia

Ten dokument jest skierowany do pracowników domowych i firm. Zapewnia pierwsze ustawienie dla Security Gateway (w centrali) i Access Point (w domach indywidualnych pracowników domowych), aby zapewnić takie samo doświadczenie pracy jak w biurze. Nie są wymagane żadne dodatkowe szkolenia i najmniejsza pomoc informatyczna.

Konfiguracja punktu dostępowego

Konfiguracja bezpieczeństwa Gateway

Rozwiązywanie problemów

Konfiguracja punktu dostępowego

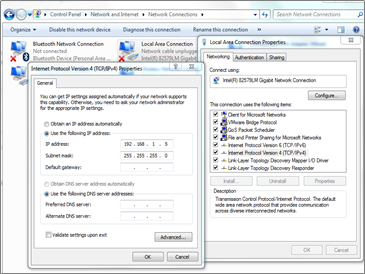

Ustaw laptopa ze statycznym adresem IP, takim jak „192.168.1.X” (z wyjątkiem 192.168.1.2) i maską podsieci „255.255.255.0”.
Konfigurację można znaleźć pod następującą ścieżką w systemie operacyjnym Windows:

Network Connections > Local Area Connection > Properties > IPv4 > Properties

Podłącz laptopa do portu uplink AP.
Wprowadź adres IP 192.168.1.2 w kolumnie URL przeglądarki internetowej, aby uzyskać dostęp do interfejsu sieciowego AP.

Jeśli napotkasz to okno, naciśnij Tryb samodzielny, aby kontynuować.

Użyj domyślnych poświadczeń (admin i 1234), aby uzyskać dostęp.

Naciśnij Anuluj, aby wyjść z kreatora.

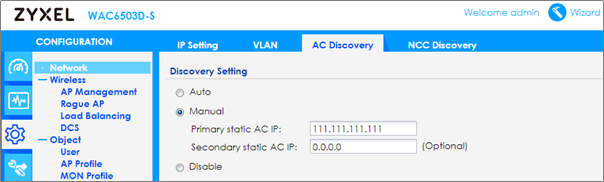

Przypisz podstawowy statyczny AC IP jako adres WAN IP bramy bezpieczeństwa.
To ustawienie można ustawić pod następującą ścieżką:

Configuration > Network > AC Discovery > Manual

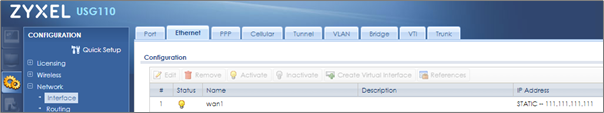

Tutaj możesz sprawdzić adres IP swojej bramy sieciowej WAN:

Configuration > Network > Interface > Ethernet

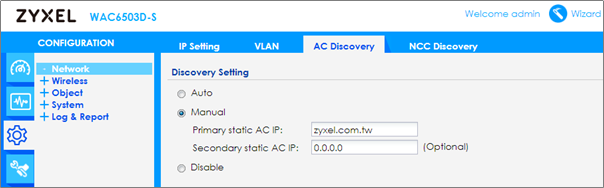

Jeśli IP sieci WAN regularnie zmienia swój adres IP, ustaw podstawowy statyczny adres IP AC jako FQDN i upewnij się, że serwer DDNS jest osiągalny.

W ostatnim kroku podłącz port uplink AP do sieci domowej, aby uzyskać dostęp do Internetu.

Konfiguracja bezpieczeństwa Gateway

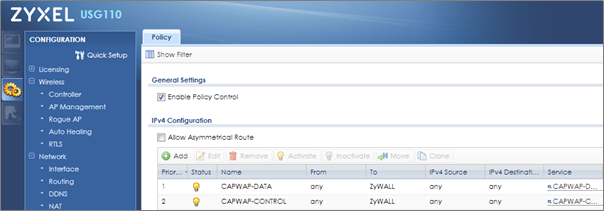

Skonfiguruj dwie reguły zapory na zaporze, aby umożliwić połączenie CAPWAP („Dane CAPWAP” i „Kontrola CAPWAP”).
Możesz ustawić te reguły w:

Configuration > Security Policy > Policy Rules

Zasady powinny wyglądać tak:

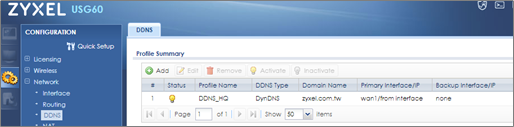

Jeśli adres IP WAN Security Gateway zmienia się regularnie, należy skonfigurować serwer DDNS, aby zdalny AP mógł rozpoznać w pełni kwalifikowaną nazwę domeny.
Te ustawienia można skonfigurować w:

Configuration > Network > DDNS >  Add

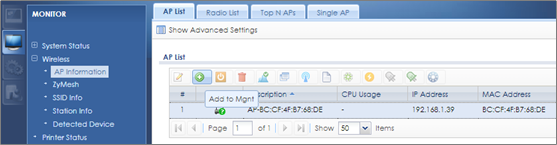

Proszę dodać AP do Zarządzania pod:

Monitor > Wireless > AP Information > AP List

Wybierz nowy punkt dostępowy i naciśnij „Dodaj do zarządzania”, aby zarządzać AP przez bramkę bezpieczeństwa.

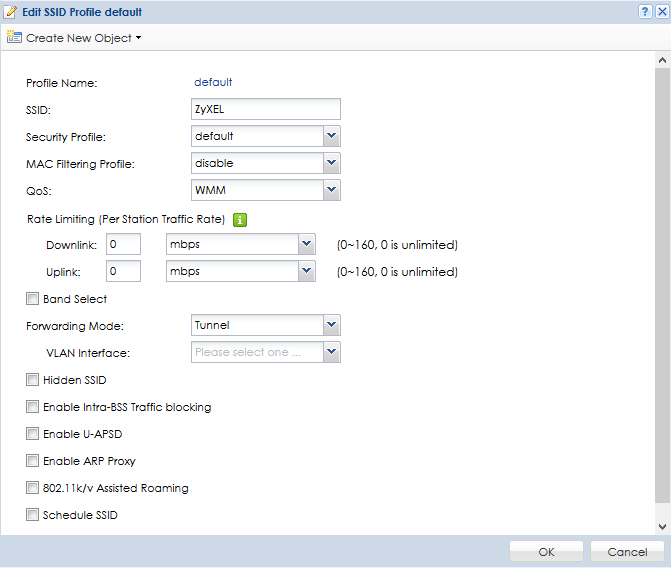

Ustaw tryb przekazywania identyfikatora SSID na tunelowanie z odpowiednimi ustawieniami interfejsu VLAN.

Znajdziesz to ustawienie w profilu SSID:

Configuration > Object > AP Profile > SSID > SSID List

Tryb tunelowy wymaga interfejsu VLAN. Nie można używać żadnego innego typu interfejsu.

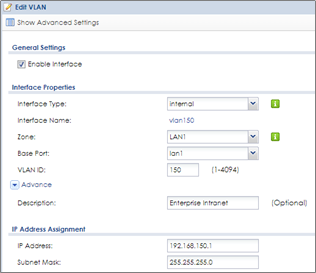

Przykład interfejsu VLAN:

Ustaw typ interfejsu na „wewnętrzny”, aby Security Gateway automatycznie tworzył reguły routingu.

Rozwiązywanie problemów

Upewnij się, że AP znajduje się w domyślnej konfiguracji przed początkową konfiguracją, jeśli tak nie jest, proszę reset AP przywrócić ustawienia fabryczne, naciskając przycisk reset przez co najmniej 7 sekund.

- Podłączając port uplink AP do innego portu Ethernet w celu przyznania mu dostępu do Internetu, upewnij się, że AP może uzyskać adres IP i uzyskać dostęp do Internetu. (Podłączona sieć powinna zawierać modem ISP lub inne urządzenia obsługujące funkcję „Serwer DHCP”).

- Używając zmiennego adresu IP jako IP WAN IP Gateway, upewnij się, że adres IP jest pomyślnie zsynchronizowany na serwerze DDNS, aby uniknąć błędów spowodowanych zmianą adresu IP.
