Ten przewodnik krok po kroku pokazuje, jak skonfigurować trasy statyczne IPv4 w przełącznikach obsługujących routing statyczny L3 i interfejsy IP. W chwili pisania tego tekstu następujące urządzenia obsługują trasy statyczne IPv4 w Nebula:

  • XMG1930 Series
  • Seria XMG1930
  • Seria XGS2200
  • Seria XS1930
  • Seria XGS1930
  • Seria XS3800

1. Tworzenie interfejsu IP

2. Konfigurowanie trasy statycznej

1.Tworzenie interfejsu IP (PRO)

Aby korzystać z tras statycznych, przełącznik powinien mieć interfejs IP w podsieci zawierającej następny przeskok, do którego ruch będzie przekazywany.

Interfejs zarządzania VLAN i inne interfejsy VLAN (np. interfejs kwerendy IGMP) mogą być używane jako interfejsy IP dla następnego przeskoku w trasie statycznej.

Aby utworzyć nowy interfejs IP, przejdź do:

dyn_repppp_0

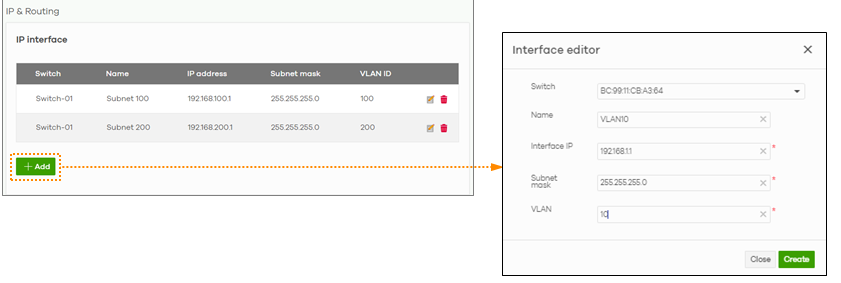

W sekcji "IP interface" kliknij add, aby utworzyć nowy interfejs IP na przełączniku, który wymaga tras statycznych L3:

Uwaga: pojedynczy przełącznik nie może mieć dwóch interfejsów IP korzystających z tej samej podsieci.

2. Konfigurowanie trasy statycznej (PRO)

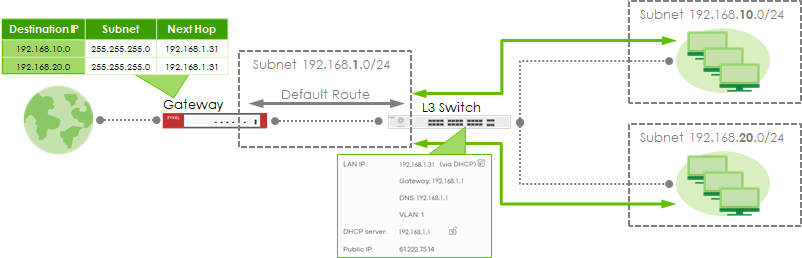

Warto wspomnieć, że domyślnie przełącznik będzie kierował ruch klienta do domyślnej trasy wyuczonej z DHCP IP w zarządzanej sieci VLAN. W związku z tym, jeśli podsieć, do której chcesz uzyskać dostęp, znajduje się za domyślną bramą w zarządzanej sieci VLAN, nie ma potrzeby konfigurowania żadnej trasy statycznej na przełączniku L3 (trasy statyczne bramy nadal muszą być skonfigurowane).


Użycie tras statycznych staje się sensowne, gdy następny przeskok znajduje się w sieci, która nie jest trasą domyślną.

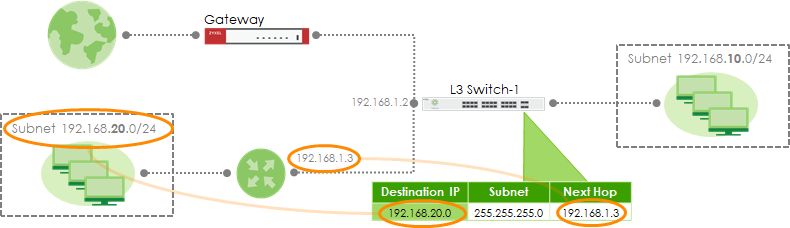

Jak w poniższym przykładzie, sieć 192.168.20.0/24 znajduje się za routerem innym niż brama domyślna, a trasa statyczna w przełączniku L3 będzie potrzebna do komunikacji z lokalnym interfejsem VLAN:


Aby utworzyć trasę statyczną, przejdź do:

dyn_repppp_1

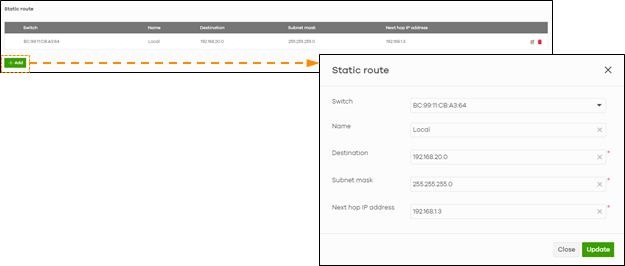

W sekcji "Trasa statyczna" kliknij dodaj, aby utworzyć nową trasę statyczną:


Adres docelowy powinien być siecią, do której musi mieć dostęp lokalny interfejs VLAN przełącznika, w powyższym przykładzie 192.168.20.0/24. Adres IP następnego przeskoku musi być bramą, która znajduje się w interfejsie IP utworzonym w kroku 1, w tym przypadku 192.168.1.3.

Lokalny interfejs VLAN przełącznika 192.168.10.0/24 powinien być w stanie komunikować się z podsiecią 192.168.20.0/24, gdy tylko router (192.168.1.3) zdefiniuje trasę powrotną.
