În acest articol, vom prezenta cablul de consolă adecvat de utilizat pentru conectarea la un punct de acces și vom oferi instrucțiuni pas cu pas pentru stabilirea unei conexiuni utilizând PuTTY sau Tera Term.
Cablu adecvat
Cablul USB TTL este cablul cu patru pini, inclusiv un pin cu o pictogramă triunghi, vă rugăm să conectați cablul USB TTL la AP prin pinul cu triunghi al cablului consolei în locul pinului cu pictogramă triunghi al consolei AP (pinul 1).
Cablul USB TTL este conform imaginii de mai jos, vă rugăm să urmați definiția pinilor antetului consolei Zyxel:
- Pin1 NA (lăsați gol )
- Pin3 Verde (TX)
- Pin2 Alb (RX)
- Pin4 Negru (GND)
- Rețineți că nu conectați pinul de culoare roșie la pinul consolei Zyxel.
Procesul de conectare
- Conectați cablul la punctul dvs. de acces așa cum este descris în pasul anterior.
- Rulați aplicația (în exemplul nostru, folosim Tera Term)

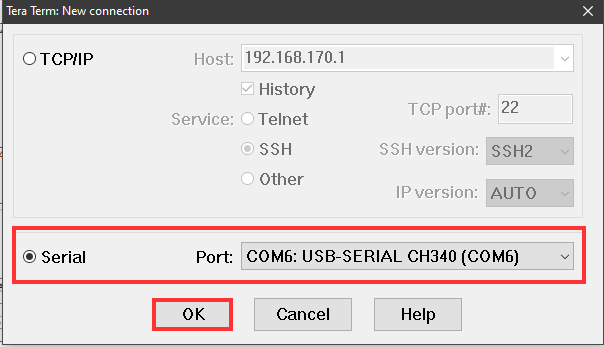

- Setați "Serial" și alegeți Portul la care este conectat cablul, ca în imaginea de mai jos.
- În fereastra Tera Term care se deschide, faceți clic pe "Setup"
- Selectați - Serial Port (Port serial)
- În câmpul "Speed", setați 115200
- Faceți clic pe "New settings" (Setări noi).

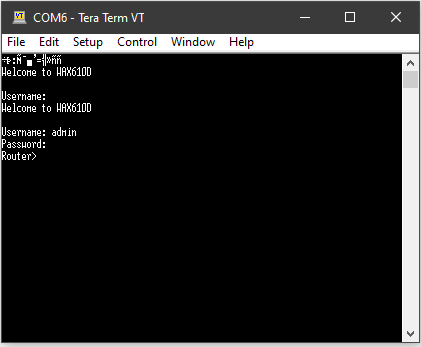

- În fereastra de consolă nou deschisă, este posibil să fie necesar să apăsați "Enter" pentru a actualiza conexiunea și a vedea că conexiunea la punctul de acces a avut succes.
- Acum, introduceți numele de utilizator și parola pentru punctul de acces.
Instrucțiunile pentru comenzile CLI pot fi găsite pe pagina de descărcare pentru fiecare dispozitiv din baza noastră de date de descărcare.
