Acest tutorial vă va ajuta să vă trădați Ports prin Link Agregation!
Pași de pas
Acest tutorial vă va arăta cum puteți configura o interfață LACP 802.3ad care include mai multe Ports fizice ale USG-ului dvs. pentru a înmulți banda, sau pentru a crea o interfață balanso-alb care conectează o VLAN specifică de la mai multe USG Ports la mai multe PRD_N_Zxs
1. Configurarea 802.3ad (Modul LACP)
- Conectați-vă la unitate, introducând adresa IP și datele de acreditare pentru un cont de administrator (implicit, numele de utilizator este „admin”, parola este „1234”)

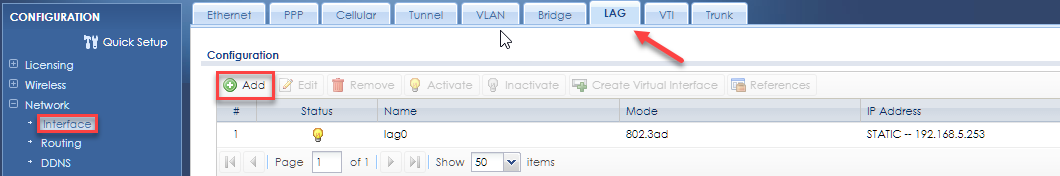

- Navigați la Rețea> Interfață> GAL și adăugați o nouă interfață la „ Configurare ”
- Bifați caseta de selectare „ Enable Interface ”, setați „ Interface Type ” pe „ Intern ”, tastați un nume și alegeți „ Zone ” de securitate corespunzătoare.
- Parcurgeți „ LAG Configuration ”, schimbați „ Mode ” în „ 802.3ad ”, schimbați „ Xmit Hash Policy ” în „ layer 2 ” pentru a conecta un strat 2 Switch, sau la „ layer2 + 3 ” pentru a vă conecta la un router. sau stratul 3 Switch
- Alegeți „ rata LACP ” dorită pentru a fi rapid (în fiecare secundă) sau lent (la fiecare 30 de secunde).
Alegeți Ports dorit pentru a fi membru al GAL-ului tău.
Derulați în jos la „ Asignare adresă IP ” și „ Setare DHCP ” pentru a configura setările IP și DHCP ale interfeței GAL înainte de a face clic definitiv pe „ OK ”.
2. Configurarea modului balans alb
- Conectați-vă la unitate, introducând adresa IP și datele de acreditare pentru un cont de administrator (implicit, numele de utilizator este „admin”, parola este „1234”)
- Navigați la Rețea> Interfață> GAL și adăugați o nouă interfață la „ Configurare ”
- Bifați caseta de selectare „ Enable Interface ”, setați „ Interface Type ” pe „ Intern ”, tastați un nume și alegeți „ Zone ” de securitate corespunzătoare.
- Derulați în jos la „ Configurare GAL ”, schimbați „ Modul ” în „ bilanț alb ”
- Alegeți Ports dorit pentru a fi membru al GAL-ului dvs. și (dacă doriți).
Derulați în jos la „ Asignare adresă IP ” și „ Setare DHCP ” pentru a configura setările IP și DHCP ale interfeței GAL înainte de a face clic definitiv pe „OK”.
- Pentru a partaja VLAN folosind mai multe USG Ports în mai multe Switches, vă rugăm să faceți clic pe fila „ VLAN ”, editați VLAN-ul dorit și alegeți interfața GAL ca „ bază Port ”
Vă rugăm să rețineți : când configurați 802.3ad (LACP), trebuie să configurați, de asemenea, Switch Ports pentru a fi într-o agregare de legături potrivite.
Puteți utiliza doar un Switch, dar mai multe Switch Ports.
Viteza și duplexul Port trebuie să fie aceleași pe Switchs și USG-uri Ports.
Aveți grijă când configurați Link Aggregation! Configurarea greșită ar putea duce la bucle care vă pot distruge rețeaua.
KB-00060
