Legacy USG - Configurați 2 conexiuni WAN cu același VLAN

Ediție:

"Nu reușesc să configurez două interfețe PPP cu același VLAN ca interfață de bază!"

Soluție: "Nu pot să fac o interfață de interfață cu o altă interfață de rețea:

Dacă vă confruntați cu problema că aveți mai mult de o conexiune PPPoE etichetată VLAN și ambele utilizează același ID VLAN (pentru acest exemplu: German Telekom - VLAN 7), trebuie să utilizați un comutator pentru a deetaja una dintre conexiuni.

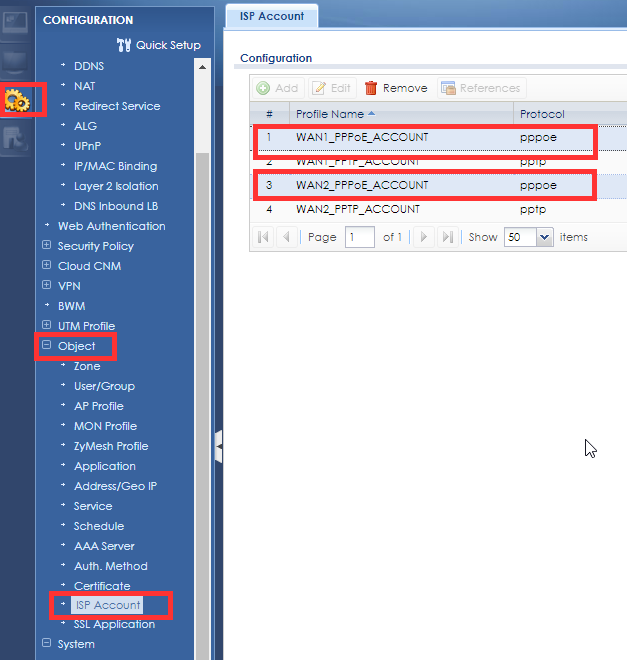

Pentru a face câteva preconfigurări, vom configura conturile ISP. Prin urmare, vă rugăm să mergeți la Configuration > Object > ISP Account (Configurație > Obiect > Cont ISP) și adăugați sau utilizați unul dintre conturile PPPoE existente pentru a introduce datele de identificare ale ISP-ului dumneavoastră. Vă rugăm să repetați acest lucru pentru a doua conexiune.

Configurația VLAN

Pentru cea de-a doua conexiune, aveți nevoie de un comutator pentru a deetaja VLAN-ul. În acest articol din baza de cunoștințe este descrisă modalitatea de gestionare a VLAN-urilor pe un switch Zyxel.

Configurația este următoarea:

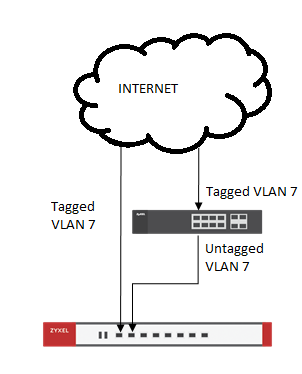

Conexiunea de la internet/modem la switch este etichetată cu VLAN7. Conexiunea de la switch la USG trebuie să fie VLAN7 neetichetată.

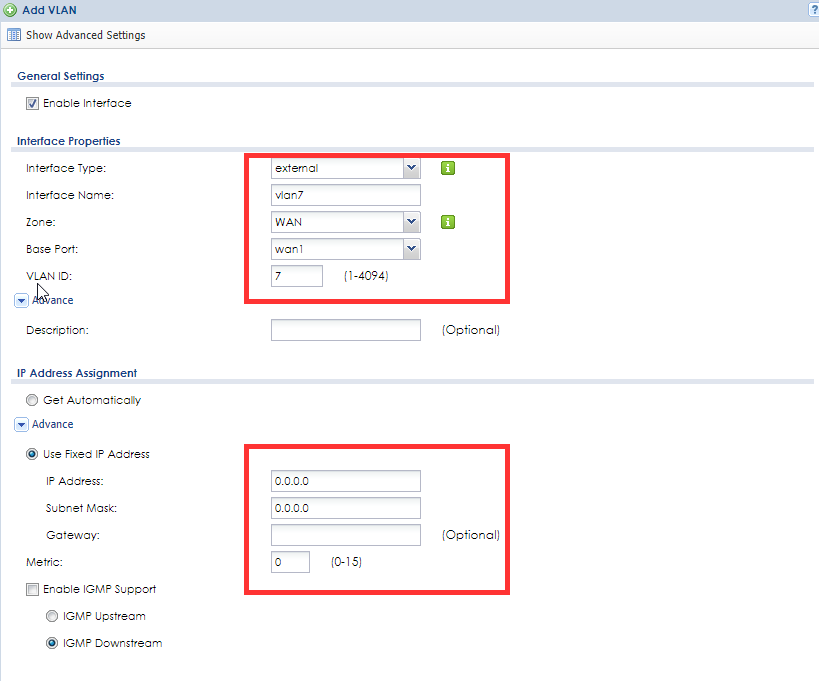

În USG mergeți la Configuration > Interfaces > VLAN și faceți clic pe "Add" (Adăugare) pentru a crea un nou VLAN, astfel:

Pentru "Base Port" (Port de bază), alegeți portul USG (în care este conectată conexiunea ISP) de la USG310 în sus.

Configurarea conexiunilor la internet

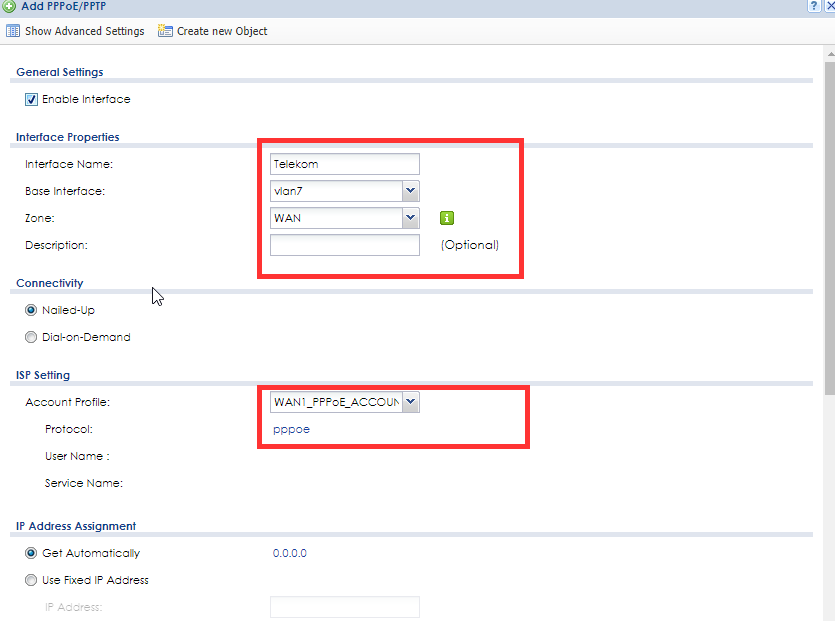

Mergeți la Configuration > Network > Interface > PPP și faceți clic pe Add (Adăugare).

Ar trebui să fie configurată astfel:

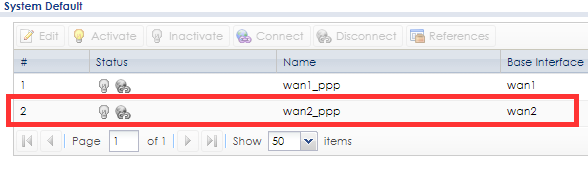

Pentru a doua conexiune, se poate utiliza o conexiune implicită a sistemului. Dar asigurați-vă că utilizați conexiunea care nu folosește același port de bază ca și VLAN-ul. În acest exemplu, am folosit portul de bază WAN1 pentru VLAN7. Acest lucru înseamnă că acum trebuie să utilizați WAN2:

Acum ați configurat două conexiuni la internet bazate pe VLAN.

KB-00255
