Uneori, tu, ca administrator, vrei să reglezi lățimea de bandă utilizată de clienții tăi. Acest tutorial vă va arăta cum să faceți acest lucru pe majoritatea unităților noastre. Elementele de bază rămân foarte asemănătoare în toată gama noastră de produse!

Prima parte a tutorialului vă va arăta cum să configurați o regulă de gestionare a lățimii de bandă folosind traficul SIP ca exemplu

Această a doua parte a tutorialului va oferi două scenarii pentru configurarea QoS. Unul dintre principalele motive pentru care utilizatorii permit managementul lățimii de bandă (QoS) este prioritizarea traficului VoIP. Acest ghid va oferi instrucțiuni despre crearea unei reguli QoS pentru a prioritiza VoIP, precum și pentru prioritizarea traficului pentru anumite dispozitive.

Cuprins

Secțiunea A: Configurați BWM

Secțiunea B: Configurarea VoIP folosind BWM

Activarea BWM

QoS pentru serviciul VoIP

QoS bazat pe adresa IP

Secțiunea A: Configurați BWM

1 . Conectați-vă la unitate introducând adresa IP și acreditările pentru un cont de administrator

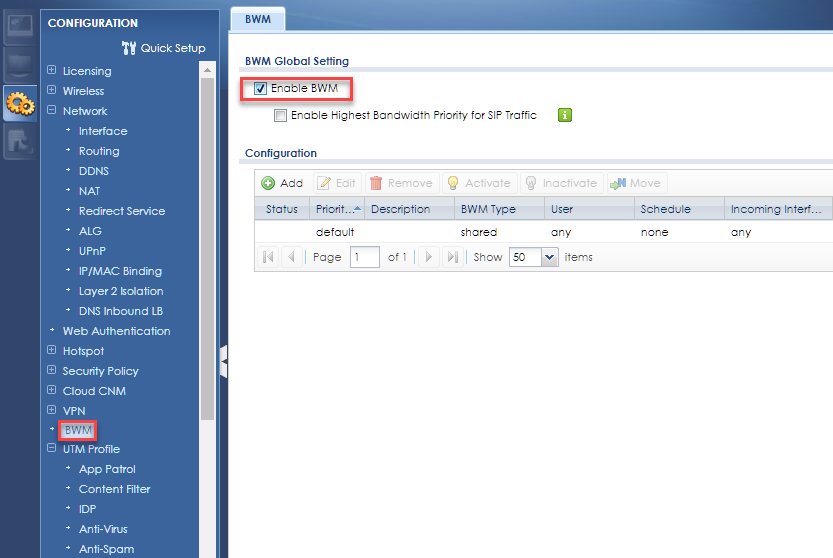

2 . Navigați la Configurare > BWM și bifați caseta pentru a activa BWM


3 . În funcție de dispozitivul dvs. (ZyWall USG 50 sau mai mare și seria USG de nouă generație), puteți bifa „Activați cea mai mare prioritate de lățime de bandă pentru traficul SIP”. Această opțiune folosește portul SIP implicit UDP 5060.



4 . În funcție de scenariul dvs., trebuie să creați obiecte pentru serviciile și adresele dvs. IP:

Navigați la Configurație > Obiect > Adresă/Geo IP pentru a crea obiecte Adresă IP pentru telefoanele dvs. SIP, de exemplu - folosind fila „Grup de adrese” de mai sus, puteți pune aceste obiecte într-un grup pentru a le utiliza mai târziu în BWM.

5 . Navigați la Configurare > Obiect > Serviciu și creați un obiect de serviciu dorit

6 . Navigați la Configurare > Obiect > Serviciu pentru a crea o programare când ar trebui să se aplice regula BWM

7 . Acum navigați înapoi la Configurare > BWM și faceți clic pe „Adăugați”, alegeți un nume potrivit, alegeți „Programare”, „Interfața de intrare” (de obicei, una dintre rețelele dvs. LAN) și „Obiectul de serviciu” creat anterior.



8 . Derulați în jos la „ Modificarea lățimii de bandă” și alegeți o prioritate dorită pentru traficul de intrare și de ieșire (7 = cea mai mică prioritate, 1 = cea mai mare prioritate, 5 = implicit pentru traficul VOIP )

Asta e! Acum ați creat cu succes o regulă BWM care prioritizează traficul dvs. VOIP.

Secțiunea B: Configurarea VoIP folosind BWM

Activarea BWM

Conectați-vă la pagina de configurare web a routerului și accesați meniul Configurare ( ) → BWM . Bifați caseta pentru a activa funcția de gestionare a lățimii de bandă ( Activați BWM ) și aplicați setările.

Toate regulile create de utilizator vor avea o prioritate mai mare, în funcție de configurația utilizatorului. Tot restul traficului va avea o prioritate de 7 pe baza regulii BWM implicite.

QoS pentru serviciul VoIP

Pentru a crea o regulă de gestionare a lățimii de bandă care să permită prioritatea traficului VoIP, faceți clic pe butonul Adăugați .

Notă: Faceți acest lucru numai dacă caseta de selectare „Activați cea mai mare prioritate de lățime de bandă pentru traficul SIP” este debifată sau indisponibilă pe modelul dvs. de dispozitiv.

• Accesați obiectul serviciului și selectați SIP (sau porturile utilizate pentru VoIP)
• Derulați în jos la opțiunea Modelare lățime de bandă și setați Prioritatea la 1 (prioritatea cea mai mare)
• Lăsați toate celelalte câmpuri ca implicite


Dacă utilizați un port VoIP proprietar, va trebui să creați mai întâi obiectul de serviciu. Accesați Configurare ( ) → Obiect → Serviciu și faceți clic pe butonul Adăugare pentru a insera și a obiecta pentru numărul de port VoIP proprietar.

Odată ce ați creat obiectul pentru portul de serviciu, puteți crea regula BWM pentru a prioritiza acest anumit port VoIP.

QoS bazat pe adresa IP

Pentru a permite o anumită prioritate de nod pe baza adresei sale IP, trebuie mai întâi să creăm obiectul adresa. Accesați Configurare ( ) → Obiect → Adresă și faceți clic pe butonul Adăugare pentru a introduce intrarea adresei IP pentru dispozitiv.

Acum că obiectul de adresă a fost creat, putem crea regula BWM pentru a prioritiza tot traficul de pe dispozitiv.

• Pentru câmpul Interfață de intrare sub „Criterii” selectați LAN1 (aceasta este interfața internă la care dispozitivul este conectat pe router)
• Pentru câmpul Interfață de ieșire , selectați conexiunea WAN corespunzătoare sau selectați SYSTEM_DEFAULT_WAN_TRUNK pentru a aplica prioritatea de gestionare a lățimii de bandă prin toate conexiunile WAN
• Pentru câmpul Sursă , selectați obiectul de adresă pe care l-ați creat pentru IP-ul dispozitivului ( IP_Phone pe baza acestui ghid)
• Derulați în jos la Modelarea lățimii de bandă și setați prioritatea (1 fiind cea mai mare)
