Zywall / USG - Echilibrarea încărcăturii trunchiului WAN

Prezentare generală a trunchiului
Folosiți trunchiuri pentru echilibrarea sarcinii de trafic WAN pentru a crește randamentul și fiabilitatea generală a rețelei. Bilanțarea sarcinii împarte sarcinile de trafic între mai multe interfețe. Acest lucru vă permite să îmbunătățiți calitatea serviciilor și să maximizați utilizarea lățimii de bandă pentru mai multe legături ISP.

Poate aveți două conexiuni la Internet cu lățimi de bandă diferite. Puteți configura un portbagaj care folosește echilibrul de sarcină rotundă sau rotativă ponderată, astfel încât traficul sensibil la timp (cum ar fi video) trece de obicei prin interfața cu lățime de bandă mai mare. Pentru alte traficuri, s-ar putea să doriți să utilizați primul nivel de încărcare a sarcinii cel puțin pentru a distribui sarcina de trafic.

Algoritmi de echilibrare a sarcinii

Următoarele secțiuni descriu algoritmii de echilibrare a sarcinii pe care dispozitivul Zyxel îl poate utiliza pentru a decide ce interfață trebuie să folosească traficul (din LAN) pentru o sesiune.

Încărcarea minimă

Primul algoritm cel mai mic de încărcare folosește utilizarea actuală (sau recentă) a lățimii de bandă de ieșire a fiecărei interfețe membre de trunchi ca indici (e) de echilibrare a sarcinii atunci când se iau decizii cu privire la ce interfață o nouă sesiune trebuie distribuită. Utilizarea lățimii de bandă de ieșire este definită ca fluxul de ieșire măsurat peste lățimea de bandă de ieșire disponibilă.

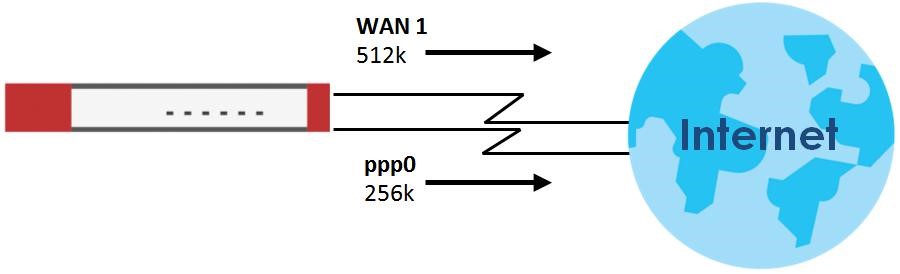

Aici dispozitivul Zyxel are două interfețe WAN conectate la Internet. Lățimile de bandă disponibile de ieșire configurate pentru WAN 1 și WAN 2 sunt 512K, respectiv 256K.

Utilizarea lățimii de bandă de ieșire este utilizată ca indice de echilibrare a sarcinii. În acest exemplu, cantitatea de ieșire măsurată (curentă) a WAN 1 este 412K, iar WAN 2 este 198K. Dispozitivul Zyxel calculează indicele de echilibrare a sarcinii, așa cum se arată în tabelul de mai jos.

Deoarece WAN 2 are un indice de echilibrare a sarcinii mai mic (ceea ce înseamnă că este mai puțin utilizat decât WAN 1), dispozitivul Zyxel va trimite noul trafic ulterior al sesiunii prin WAN 2.

Robin rotund ponderat

Round Robin programarea cozilor de servicii în mod rotativ și este activat numai atunci când o interfață are mai mult trafic decât se poate gestiona.

O coadă este dată cu o cantitate de lățime de bandă indiferent de traficul primit pe acea interfață. Această coadă se mută apoi în spatele listei. Următoarei cozi i se oferă o cantitate egală de lățime de bandă, apoi se mută la sfârșitul listei; și așa mai departe, în funcție de numărul de cozi utilizat. Aceasta funcționează în mod buclă până când o coadă este goală.

Algoritmul Weighted Round Robin (WRR) este cel mai potrivit pentru situațiile în care lățimile de bandă setate pentru cele două interfețe WAN sunt diferite. Interfețele WAN au ponderi alocate, iar interfața cu o greutate mai mare are mai multe șanse de a transmite trafic decât o interfață cu o greutate mai mică.

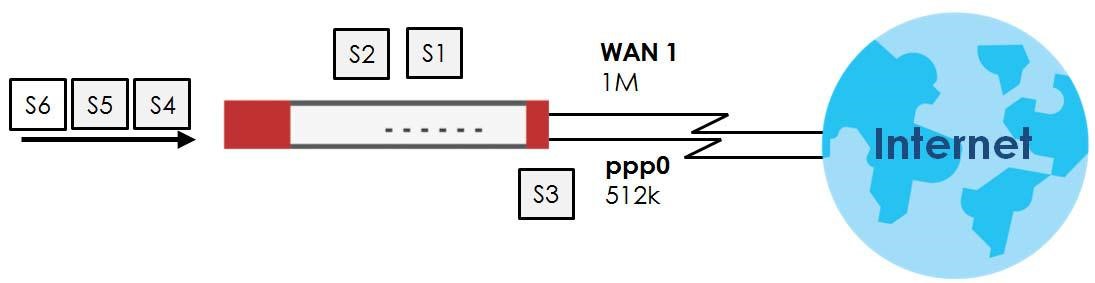

De exemplu, în figura de mai jos, lățimea de bandă disponibilă configurată a WAN1 este 1M și WAN2 este 512K. Puteți seta dispozitivul Zyxel să distribuie traficul de rețea între cele două interfețe, setând greutatea wan1 și wan2 la 2, respectiv la 1. Dispozitivul Zyxel alocă traficul a două sesiuni la wan1 și cel al unei sesiuni la wan2 în fiecare rundă de 3 sesiuni noi.

Spillover

Algoritmul de echilibrare a sarcinii de răspândire trimite traficul de rețea la prima interfață din lista de membri cu trunchiul până când este atinsă sarcina maximă admisă a interfeței, apoi trimite excesul de trafic de rețea a noilor sesiuni către următoarea interfață din lista de membri. Aceasta continuă atâta timp cât există mai multe interfețe membre și trafic care trebuie trimis prin intermediul acestora.

Să presupunem că prima interfață de membru trunchi utilizează o conexiune la Internet cu acces nelimitat și a doua este facturată în funcție de utilizare. Echilibrarea încărcăturii deversare folosește a doua interfață doar atunci când sarcina de trafic depășește pragul primei interfețe. Aceasta folosește pe deplin lățimea de bandă a primei interfețe pentru a reduce taxele de utilizare a Internetului și pentru a evita supraîncărcarea interfeței.

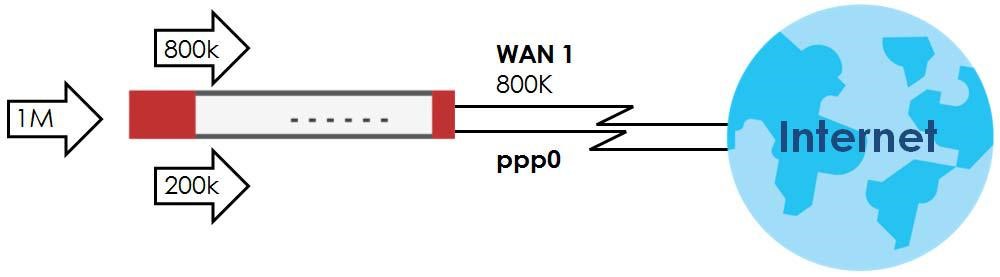

În această figură de exemplu, pragul superior al primei interfețe este setat la 800K. Dispozitivul Zyxel trimite traficul de rețea de sesiuni noi care depășesc această limită interfeței WAN secundare.

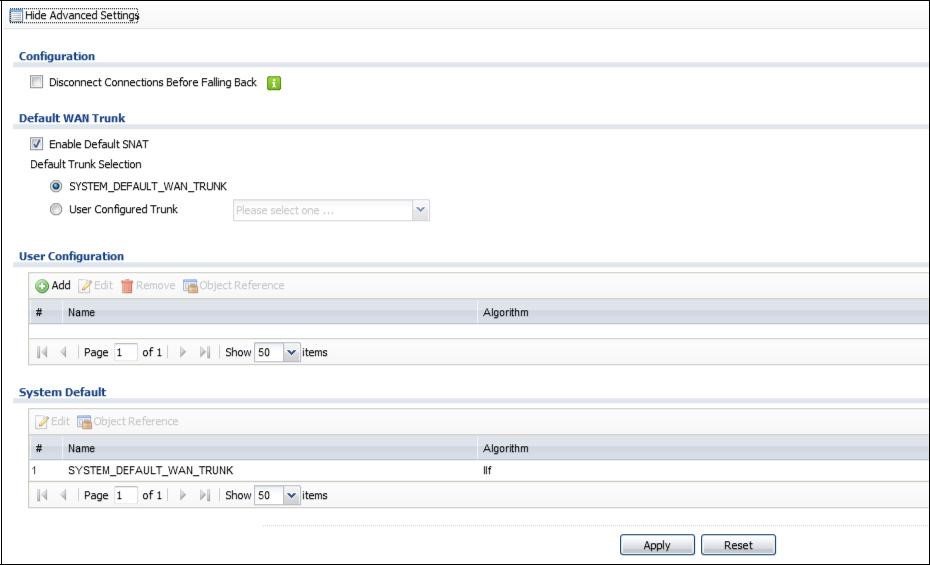

• Ecranul sumar de trunchi



Faceți clic pe Configurare> Rețea> Interfață> Trunchi pentru a deschide ecranul Trunchi .
Ecranul Rezumatul trunchiului enumeră trunchiurile configurate și algoritmul de echilibrare a sarcinii pe care fiecare este configurat să îl folosească.

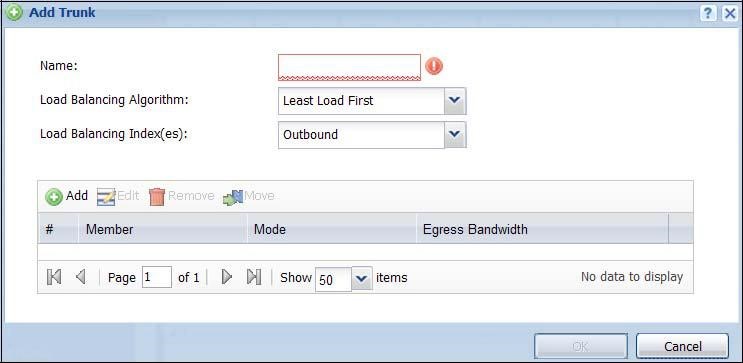

• Configurarea unui trunchi definit de utilizator



Faceți clic pe Configurare> Rețea> Interfață> Trunchi , în tabelul Configurare utilizator faceți clic pe pictograma Adăugare (sau Editare ) pentru a deschide următorul ecran.
Utilizați acest ecran pentru a crea sau edita o intrare în portbagaj WAN.

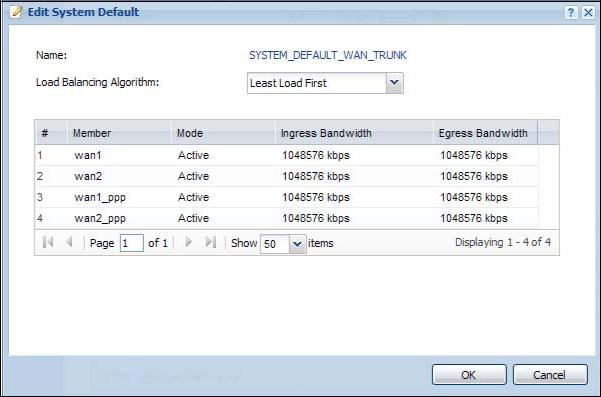

• Configurarea trunchiului implicit al sistemului



În secțiunea Configurare> Rețea> Interfață> Trunchi și secțiunea Sistem implicit , selectați intrarea implicită a trunchiului și faceți clic pe Editare pentru a deschide următorul ecran.
Utilizați acest ecran pentru a schimba algoritmul de echilibrare a sarcinii și pentru a vizualiza alocările de lățime de bandă pentru fiecare interfață de membru.

Notă : Lățimea de bandă disponibilă este alocată fiecărei interfețe de membru în mod egal și nu este permisă modificarea pentru trunchiul implicit.

KB-00254
