Acest exemplu arată administratorilor cum să configureze RSTP (Rapid Spanning Tree Protocol) în topologia în inel pentru a implementa redundanța rețelei.

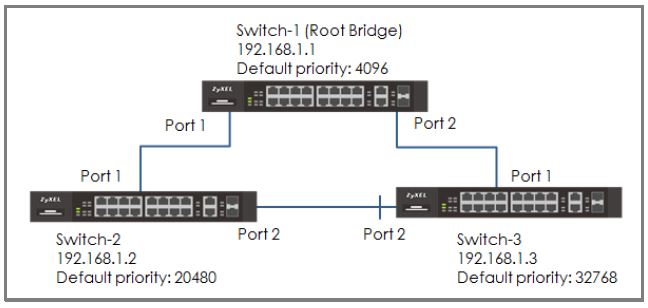

Configurați RSTP într-o topologie în inel


1. Configurarea RSTP într-o topologie în inel

Notă! Asigurați-vă că legătura dintre Switch-2 și Switch-3 nu este conectată pentru a preveni buclele neintenționate înainte de a finaliza configurarea RSTP.

1.1 Configurați Switch-1

Intrați în interfața web GUI și accesați

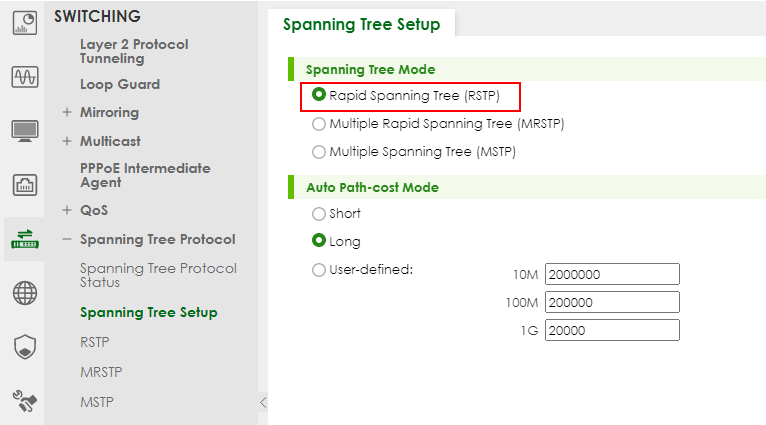

SWITCHING > Spanning Tree Protocol > Spanning Tree Setup

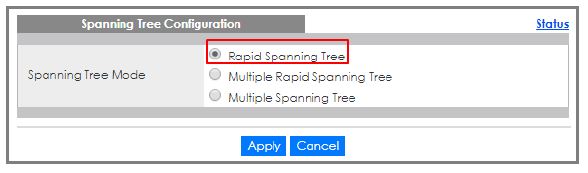

.verificați dacă configurația Spanning Tree este Rapid Spanning Tree. Dacă nu, selectați-o și faceți clic pe "Apply".

3. 3. Configurați Switch-1: Intrați în interfața web GUI și mergeți la:

dyn_repppppppp_1

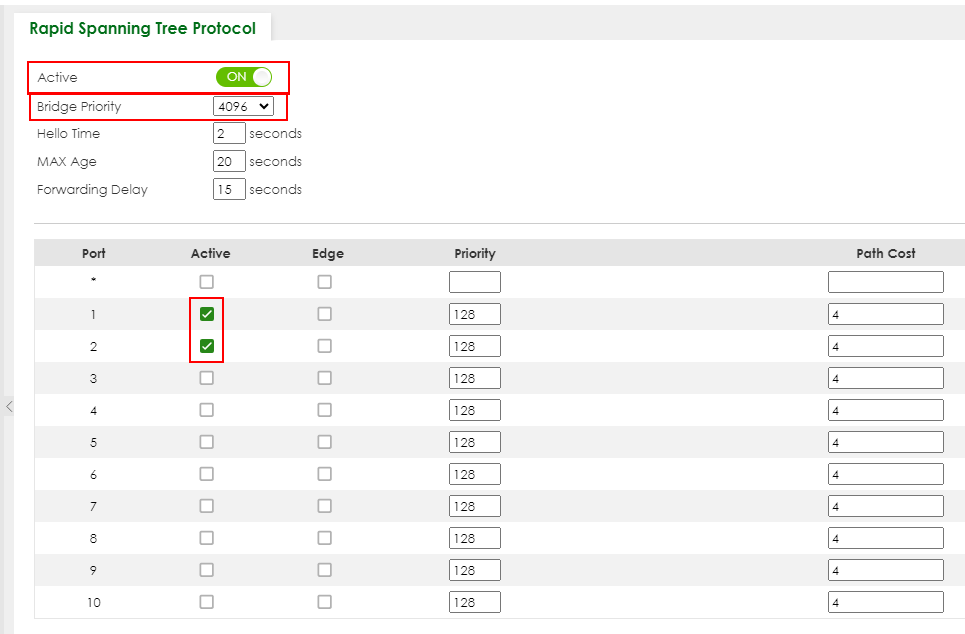

Apoi bifați căsuța "Active". Setați Bridge Priority = 4096. Activează portul 1, 2. Faceți clic pe "Apply" (Aplicați).

1.2 Configurați Switch-2

1. Intrați în interfața web GUI și accesați:

dyn_repppppppp_2

2. Verificați dacă configurația Spanning Tree este Rapid Spanning Tree. Dacă nu, selectați-o și faceți clic pe "Apply".

2. Configurați RSTP navigând la:

dyn_repppppppp_3

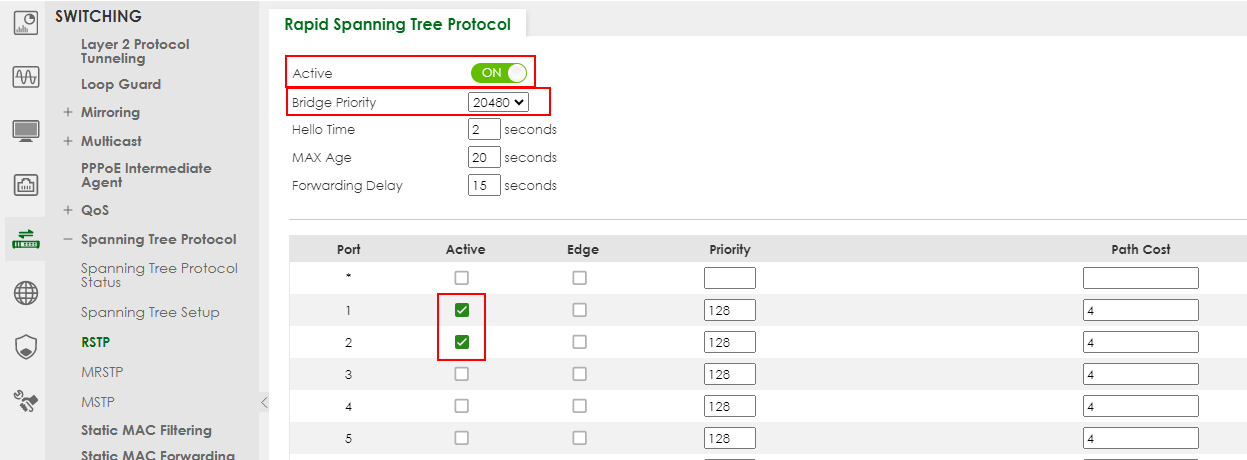

Apoi bifați căsuța "Active". Setați Bridge Priority = 20480. Activează portul 1, 2. Faceți clic pe "Apply" (Aplicați).

1.3 Configurați Switch-3

Intrați în interfața web GUI și accesați Menu > Advanced Application( Meniu > Aplicație avansată ) >Spanning Tree Protocol > Configuration (Configurație). Verificați dacă configurația Spanning Tree este Rapid Spanning Tree. Dacă nu, selectați-o și faceți clic pe "Apply".

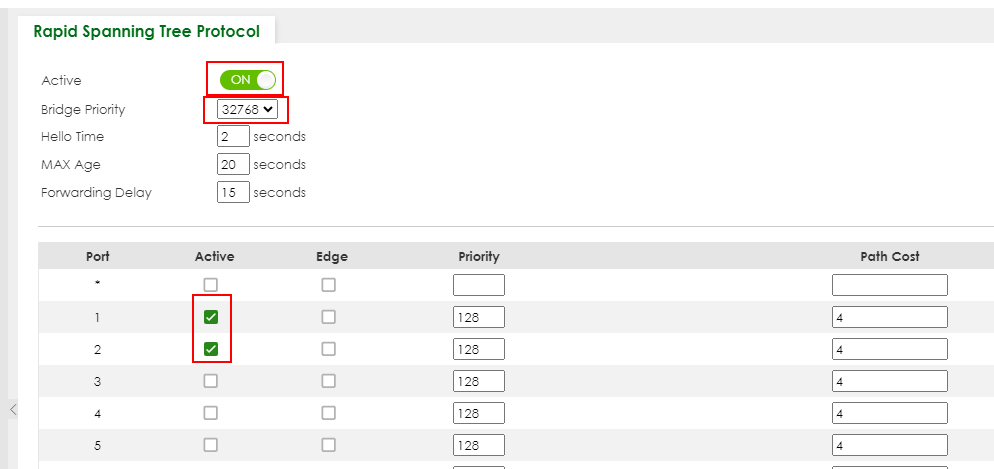

4. Configurați Switch-3: Intrați în interfața web GUI și accesați Menu > Advanced Application > Spanning Tree Protocol > RSTP. Bifați căsuța "Active". Setați Bridge Priority = 32768. Activați portul 1, 2. Faceți clic pe "Apply" (Aplicați).

  1. În cele din urmă, conectați legătura dintre Switch-2 și Switch-3.

1.4 Testați rezultatul

  • Verificați starea Switch-1:

Mergeți la:

dyn_repppppppp_4

ID-ul podului rădăcină și ID-ul podului nostru ar trebui să fie același. Acest lucru înseamnă că Switch-1 este Root Bridge. Atât portul 1, cât și portul 2 ar trebui să fie în starea FORWARDING , în timp ce ambele lor Port Roles sunt Designated Ports.

* Vechiul GUI

Verificați starea Switch-2

Mergeți la:

dyn_repppppppp_5

și verificați starea portului Switch-2. Portul 1 ar trebui să fie portul rădăcină în starea FORWARDING , în timp ce portul 2 ar trebui să fie un port desemnat , de asemenea, în starea FORWARDING .

* Vechiul GUI

Verificați starea Switch-3

Mergeți la Menu > Advanced Application > Spanning Tree și verificați starea portului Switch-3. Portul 1 ar trebui să fie portul rădăcină în starea FORWARDING , în timp ce portul 2 este un port alternativ în starea DISCARDING .


dyn_repppppppp_6

2) Configurați RSTP într-o topologie în inel (Legacy GUI)

  1. Asigurați-vă că legătura dintre Switch-2 și Switch-3 nu este conectată pentru a preveni buclele neintenționate înainte de a finaliza configurarea RSTP.
  2. Configurați Switch-1: Intrați în GUI web și accesați Menu > Advanced Application > Spanning Tree Protocol > Configuration. Verificați dacă configurația Spanning Tree este Rapid Spanning Tree. Dacă nu, selectați-o și faceți clic pe "Apply".

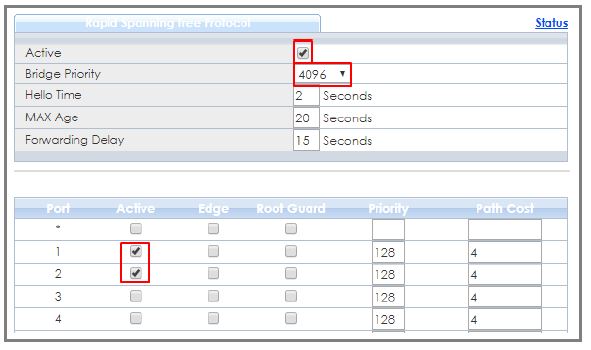

  3. Configurați Switch-1: Intrați în GUI web și accesați Menu > Advanced Application > Spanning Tree Protocol > RSTP. Bifați căsuța "Active". Setați Bridge Priority = 4096. Activați porturile 1, 2. Faceți clic pe "Apply" (Aplicați).
  4. Configurați Switch-2: Intrați în GUI web și accesați Menu > Advanced Application > Spanning Tree Protocol > Configuration. Verificați dacă configurația Spanning Tree este Rapid Spanning Tree. Dacă nu, selectați-o și faceți clic pe "Apply".

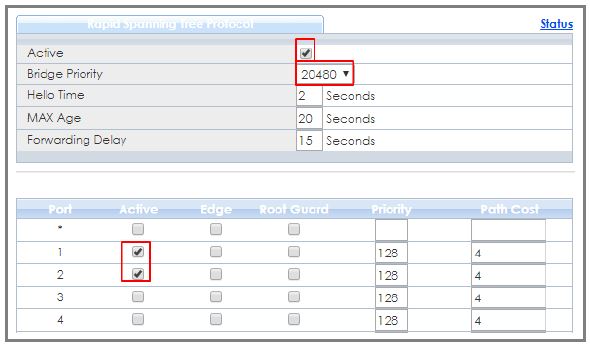

  5. Configurați Switch-2: Intrați în GUI web și accesați Menu > Advanced Application > Spanning Tree Protocol > RSTP. Bifați căsuța "Active". Setați Bridge Priority = 20480. Activați portul 1, 2. Faceți clic pe "Apply" (Aplicați).
  6. Configurați Switch-3: Intrați în interfața web GUI și accesați Menu > Advanced Application > Spanning Tree Protocol > Configuration. Verificați dacă configurația Spanning Tree este Rapid Spanning Tree. Dacă nu, selectați-o și faceți clic pe "Apply".

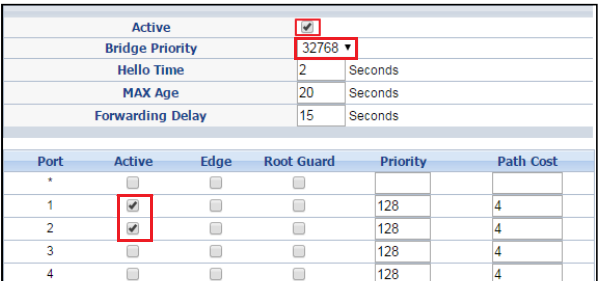

  7. Configurați Switch-3: Intrați în GUI web și accesați Menu > Advanced Application > Spanning Tree Protocol > RSTP. Bifați căsuța "Active". Setați Bridge Priority = 32768. Activați portul 1, 2. Faceți clic pe "Apply" (Aplicați).
  8. În cele din urmă, conectați legătura dintre Switch-2 și Switch-3.

2. Testați rezultatul

  • Verificați starea Switch-1: Accesați Menu > Advanced Application > Spanning Tree Protocol. ID-ul podului rădăcină și ID-ul podului nostru ar trebui să fie același. Acest lucru înseamnă că Switch-1 este Root Bridge. Atât portul 1, cât și portul 2 ar trebui să fie în starea FORWARDING , în timp ce ambele lor Port Roles sunt Designated Ports.
  • Verificați starea Switch-2: Mergeți la Menu > Advanced Application > Spanning Tree (Meniu > Aplicație avansată > Arborele de extindere ) și verificați starea portului Switch-2. Portul 1 ar trebui să fie portul rădăcină în starea FORWARDING , în timp ce portul 2 ar trebui să fie un port desemnat , de asemenea, în starea FORWARDING .


  • Verificați starea Switch-3: Accesați Menu > Advanced Application > Spanning Tree și verificați starea portului Switch-3. Portul 1 ar trebui să fie portul rădăcină în starea FORWARDING , în timp ce portul 2 este un port alternativ în starea DISCARDING .


3. Ce ar putea merge prost

  • Dacă Root Bridge nu este dispozitivul la care vă așteptați:
  1. Reduceți prioritatea Spanning Tree a acestui dispozitiv.
  2. Creșteți prioritatea Spanning Tree a celorlalte dispozitive.
  • Comutatorul cu cea mai MICĂ prioritate de punte va fi Root Bridge. Dacă prioritatea este aceeași, comutatorul cu cea mai MICĂ adresă MAC va fi Root Bridge.
  • Dacă nu este posibilă accesarea managementului comutatoarelor, iar LED-urile porturilor comutatorului clipesc constant, puteți recupera accesul la management prin eliminarea sau deconectarea oricăror legături redundante pentru a întrerupe inelul.
    Acest lucru apare frecvent înainte ca Spanning Tree să fie configurat pe dispozitive sau dacă Spanning Tree este configurat incorect.
