Comutare - Configurarea controlului lățimii de bandă [Limitarea vitezei]

Acest exemplu arată administratorilor cum să configureze controlul lățimii de bandă pentru a gestiona ratele de trafic.
Putem limita fie traficul de intrare, fie traficul de ieșire sau ambele.

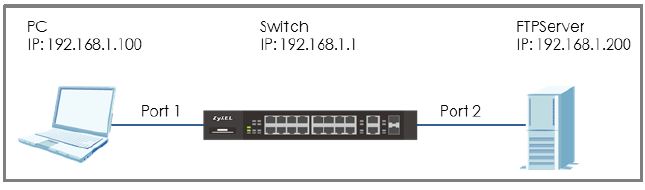

În acest exemplu, folosim două calculatoare: FTP Client (PC) și FTP Server (FTPServer).
PC-ul va încărca fișiere sau va descărca fișiere de pe serverul FTP.

Configurați controlul lățimii de bandă pentru a limita rata de trafic

Notă:
Toate adresele IP de rețea și măștile de subrețea sunt folosite ca exemple în acest articol. Vă rugăm să le înlocuiți cu adresele IP de rețea și măștile de subrețea reale. Acest exemplu a fost testat folosind un XGS4600-32 cu firmware v4.50.

1) Configurați controlul lățimii de bandă

1. Intrați în interfața grafică web și accesați

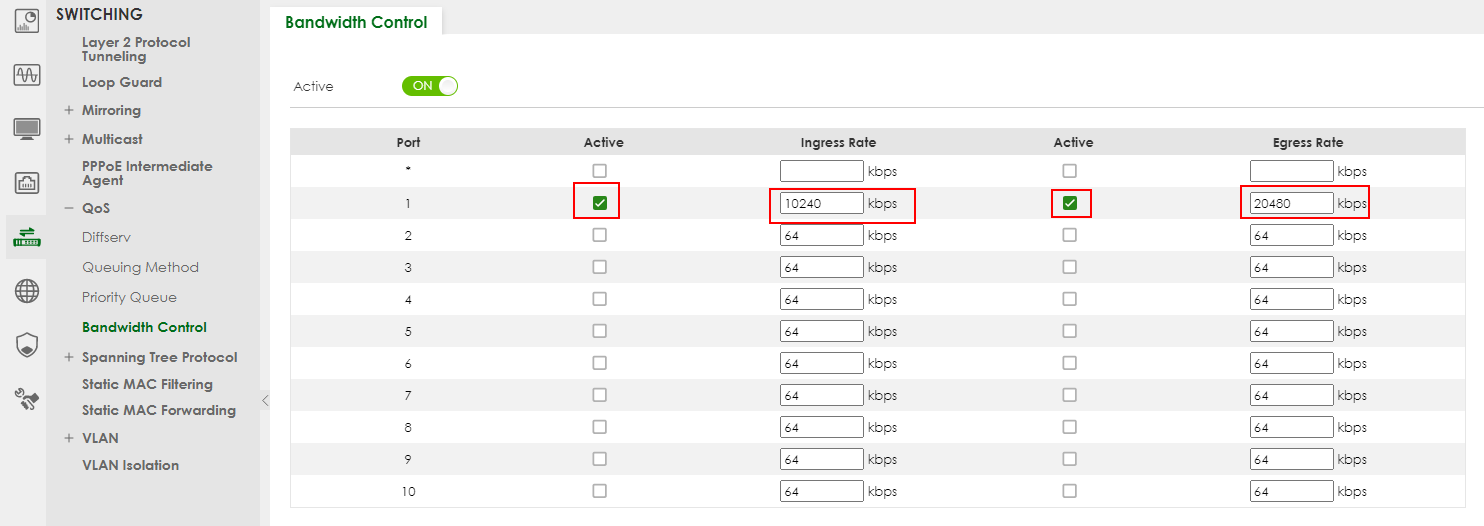

SWITCHING > QoS > Bandwidth Control

2. Bifați căsuța "Active". 3. Introduceți ratele în Ingress Rate (limită deîncărcare) = 10240 kbps și Egress Rate (limită de descărcare) = 20480 kbps.

Nu uitați să bifați și căsuțele "Active" ale porturilor. Faceți clic pe "Apply" la sfârșit.

3. Salvați configurația

Testați rezultatul

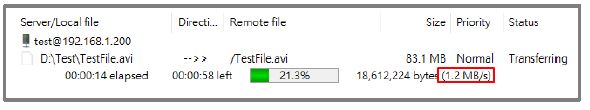

1. Utilizați PC-ul pentru a încărca un fișier pe serverul FTP. Rata de transfer ar trebui să fie mai mult sau mai puțin de 1,25 MB/s (10240 Kbit/s).

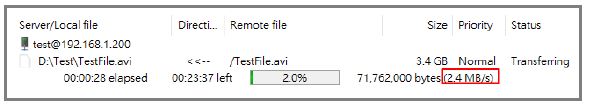

2. Utilizați PC-ul pentru a descărca un fișier de pe serverul FTP. Viteza de transfer ar trebui să fie mai mult sau mai puțin de 2,5 MB/s (20480 Kbit/s).


Dacă aveți probleme

Activați controlul fluxului atât pe comutator, cât și pe PC

O problemă cunoscută cu care ne-am confruntat este că debitul TCP pe unele dispozitive poate fi instabil și nesigur. Acest lucru se datorează faptului că managementul lățimii de bandă (BWM) de intrare pe unele dispozitive (de exemplu, computerele Windows cu plăci de rețea mai puțin eficiente) are performanțe slabe atunci când se configurează controlul lățimii de bandă (limitarea vitezei) și ar putea cauza un rezultat neașteptat. Atunci când este implementată gestionarea lățimii de bandă, activarea controlului fluxului crește debitul de intrare, deoarece PC-urile care transmit nu vor depăși dimensiunea ferestrei și nu vor cauza pierderea pachetelor.

Controlul fluxului funcționează prin trimiterea de semnale de pauză către portul de expediere atunci când memoria tampon a portului de recepție (de pe comutator) este plină, ceea ce reglează traficul pentru a se potrivi cu setările de control al lățimii de bandă ale portului de recepție. Controlul fluxului trebuie să fie activat pe ambele părți pentru ca acesta să aibă efect. Cu toate acestea, partea bună este că majoritatea plăcilor de rețea din PC-uri ar trebui să aibă activat controlul fluxului în mod implicit, motiv pentru care puteți obține rezultate satisfăcătoare activând controlul fluxului doar pe porturile comutatorului.

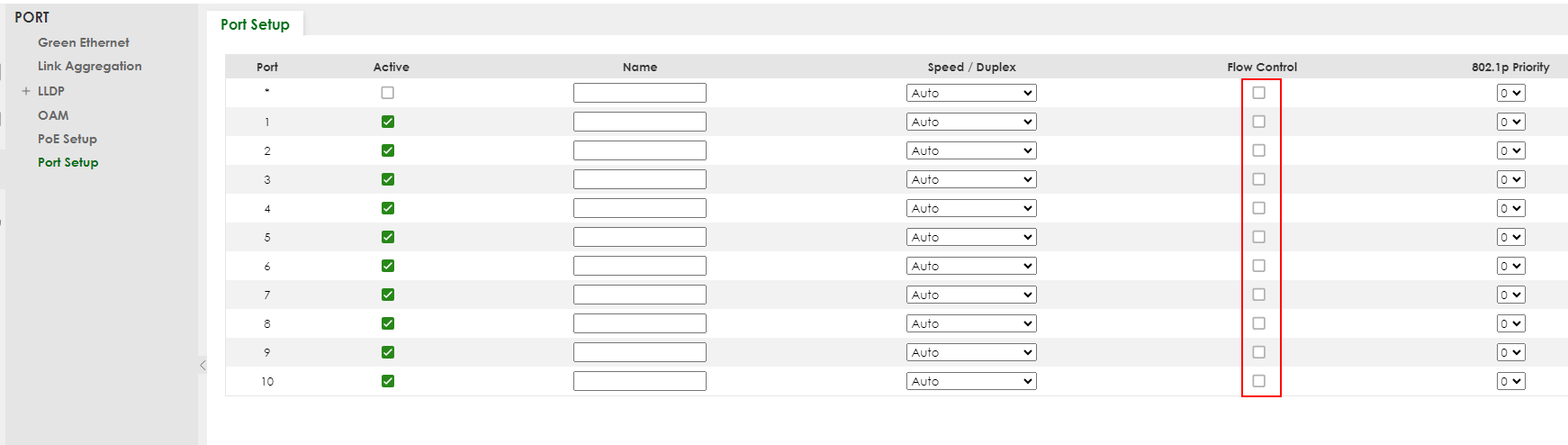

Configurați controlul fluxului navigând la: Flow Control (Control de flux):

2) Configurați controlul lățimii de bandă pe vechiul GUI

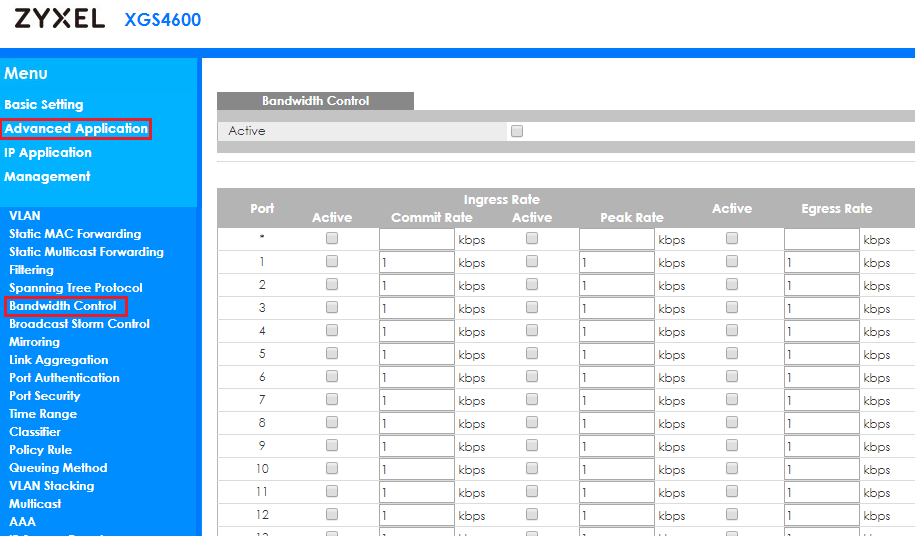

1. Intrați în GUI web și accesați

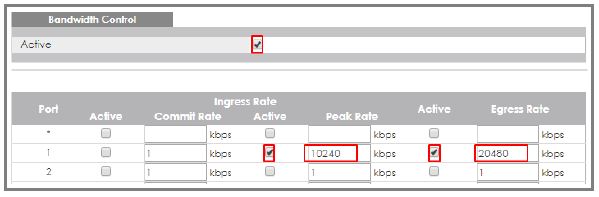

2. Bifați căsuța "Active". 3. Introduceți ratele în Ingress Rate (limită deîncărcare) = 10240 kbps și Egress Rate (limită de descărcare) = 20480 kbps.

Nu uitați să bifați și căsuțele "Active" ale porturilor. Faceți clic pe "Apply" la sfârșit.

Testați rezultatul

1. Utilizați PC-ul pentru a încărca un fișier pe serverul FTP. Rata de transfer ar trebui să fie mai mult sau mai puțin de 1,25 MB/s (10240 Kbit/s).



2. Utilizați PC-ul pentru a descărca un fișier de pe serverul FTP. Viteza de transfer ar trebui să fie mai mult sau mai puțin de 2,5 MB/s (20480 Kbit/s).


Dacă aveți probleme

Activați controlul fluxului atât pe comutator, cât și pe PC

O problemă cunoscută cu care ne-am confruntat este că debitul TCP pe unele dispozitive poate fi instabil și nesigur. Acest lucru se datorează faptului că managementul lățimii de bandă (BWM) de intrare pe unele dispozitive (de exemplu, computerele Windows cu plăci de rețea mai puțin eficiente) are performanțe slabe atunci când se configurează controlul lățimii de bandă (limitarea vitezei) și ar putea cauza un rezultat neașteptat. Atunci când este implementată gestionarea lățimii de bandă, activarea controlului fluxului crește debitul de intrare, deoarece PC-urile care transmit nu vor depăși dimensiunea ferestrei și nu vor cauza pierderea pachetelor.

Controlul fluxului funcționează prin trimiterea de semnale de pauză către portul de expediere atunci când memoria tampon a portului de recepție (de pe comutator) este plină, ceea ce reglează traficul pentru a se potrivi cu setările de control al lățimii de bandă ale portului de recepție. Controlul fluxului trebuie să fie activat pe ambele părți pentru ca acesta să aibă efect. Cu toate acestea, partea bună este că majoritatea plăcilor de rețea din PC-uri ar trebui să aibă activat controlul fluxului în mod implicit, motiv pentru care puteți obține rezultate satisfăcătoare activând controlul fluxului doar pe porturile comutatorului.

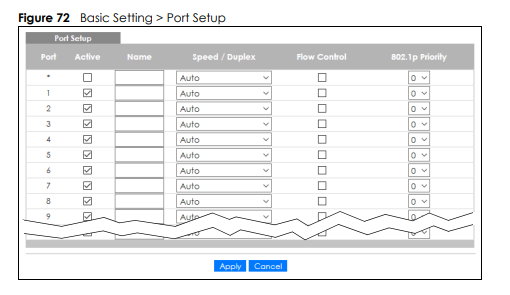

Configurați controlul fluxului navigând la "Basic Setting -> Port Setting":
