Acest articol arată cum să configurați stivuirea pe switch. Stivuirea switch împreună poate ajunge la redundanță în rețeaua dvs. pentru servere și alte echipamente. Aceasta arată, de asemenea, cum să configurați switch de rezervă și master, precum și agregarea legăturilor pentru switches. Inclusiv noua GUI și vechea GUI.

Introducere în stivuirea Switch

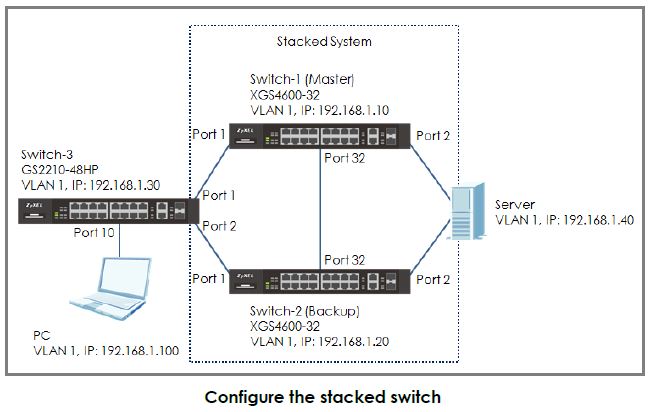

Exemplul arată administratorilor cum să configureze un switch stivuit pentru a asigura disponibilitatea ridicată a serverului. În acest exemplu, stivuim Switch-1 și Switch-2 într-un switch logic. Prin stivuirea switch împreună, chiar dacă un switch este offline, clienții pot ajunge în continuare la server. Acest lucru asigură o disponibilitate ridicată pentru servere. Acest exemplu instruiește administratorii să deconecteze toate legăturile înainte de configurarea switches pentru a evita orice întreruperi ale rețelei cauzate de furtuni de difuzare.

Configurarea stivuirii pentru Switch 1 & 2

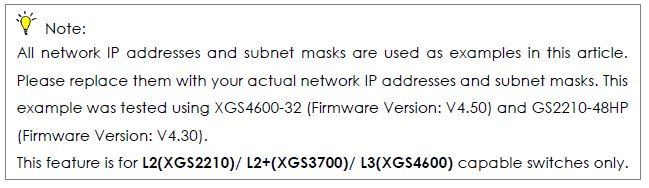

Notă: Toate adresele IP de rețea și măștile de subrețea sunt utilizate ca exemple în acest articol. Vă rugăm să le înlocuiți cu adresele IP și măștile de subrețea reale ale rețelei dvs. Acest exemplu a fost testat utilizând XGS3800-28 (versiunea firmware: V4.80) și GS2220-50HP (versiunea firmware: V4.80).

Configurarea Switch-1

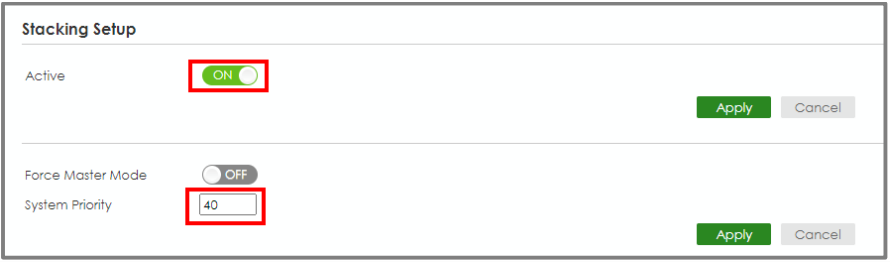

Intrați în GUI web și accesați Menu > System > Stacking > Stacking Setup. Introduceți prioritatea sistemului (cu cât numărul este mai mare, cu atât mai mare este prioritatea de a deveni master) și faceți clic pe "Apply" (Aplicare). Activați setarea Active și faceți clic pe "Apply" (Aplicare).

Switch-1 va reporni.

Configurarea Switch-2

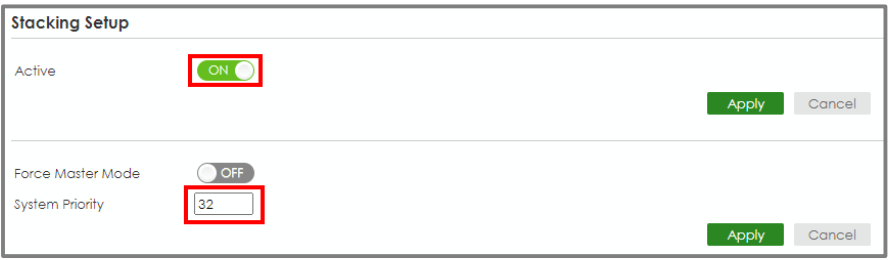

Intrați în GUI web și accesați Menu > System >Stacking > Stacking Setup. Introduceți prioritatea sistemului (cu cât numărul este mai mare, cu atât mai mare este prioritatea de a deveni master) și faceți clic pe "Apply" (Aplicare). Activați setarea Active și faceți clic pe "Apply" (Aplicare).

Switch-2 va reporni.

Conectați Switch-1 și Switch-2 împreună pe portul 28 utilizând un transceiver de 10 Gigabit.

Switch-1 și Switch-2 devin un switch stivuit.

LED-ul Stack ID de pe panoul frontal al switches trebuie să afișeze "1" și "2".
Notă: În acest exemplu, am setat prioritatea Switch-1 mai mare decât Switch-2. Prin urmare, Switch-1 va deveni master.

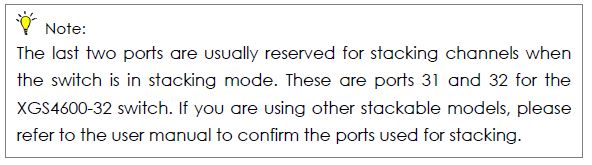

Notă: Ultimele patru porturi sunt de obicei rezervate pentru canalele de stivuire atunci când switch este în modul de stivuire. Acestea sunt porturile 25, 26, 27 și 28 pentru XS3800-28 switch. Dacă utilizați alte modele stivuibile, consultați manualul de utilizare pentru a confirma porturile utilizate pentru stivuire.

Nu uitați să salvați configurația.

Configurați Link Aggregation pe switch stivuite

Conectați-vă la switch stivuite și configurați Link Aggregation

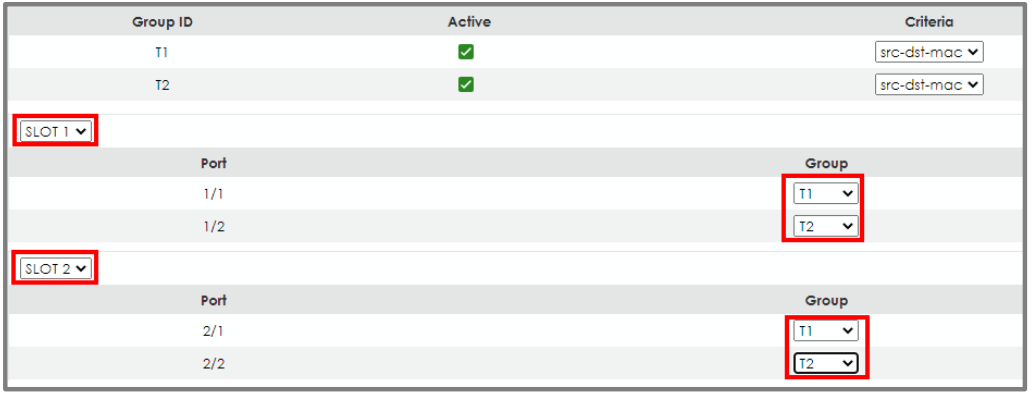

Intrați în GUI web și mergeți la Menu > Port > Link Aggregation > Link Aggregation Setting. Activați T1 și T2. Selectați SLOT 1 și setați grupul porturilor 1/1 și 1/2 ca T1 și, respectiv, T2.

Faceți clic pe "Apply" (Aplicare).

Selectați SLOT 2 și setați grupul de porturi 2/1 și 2/2 ca T1 și, respectiv, T2. Faceți clic pe "Apply" (Aplicare).

Setați protocolul de control

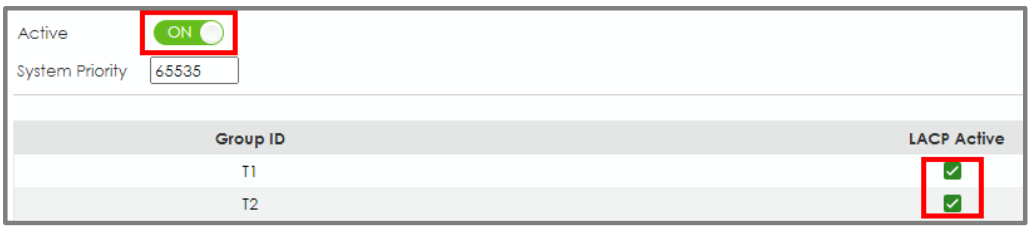

Accesați Menu > Port > Link Aggregation > Link Aggregation Control Protocol. Bifați caseta "Active", precum și pentru T1 și T2.

Configurați Link Aggregation pe Switch-3

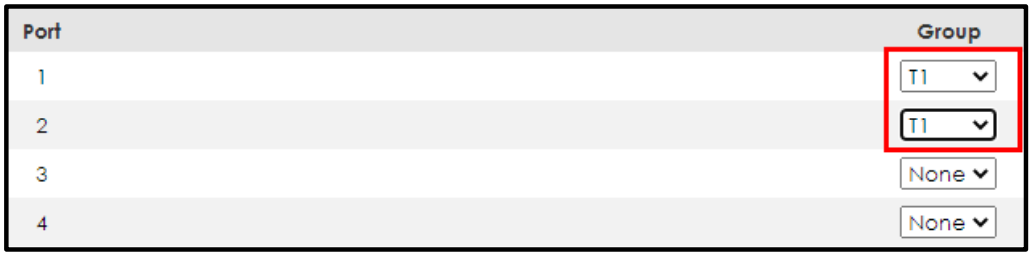

1 Mergeți la Menu > Port > Link Aggregation > Link Aggregation setting. (Dacă utilizați firmware-ul V4.70, mergeți la Menu > Advanced Application > Link Aggregation > Link Aggregation Setting). Bifați caseta Activ pentru T1 și selectați portul 1 și 2 ca Grup T1.

Faceți clic pe "Apply" (Aplicare).

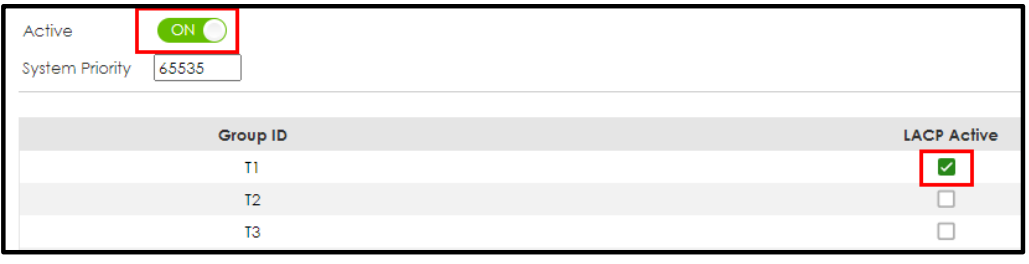

3 Accesați Menu > Port > Link Aggregation > Link Aggregation Control Protocol. (Dacă utilizați firmware-ul V4.70, mergeți la Menu > Advanced Application > Link Aggregation > Link Aggregation Setting >LACP)

Bifați caseta "Activ", precum și pentru T1.

Testați rezultatul

1 Configurați Link Aggegation între cele două NIC ale Serverului și conectați aceste porturi la porturile 1/2 și 2/2 ale switch stivuite.

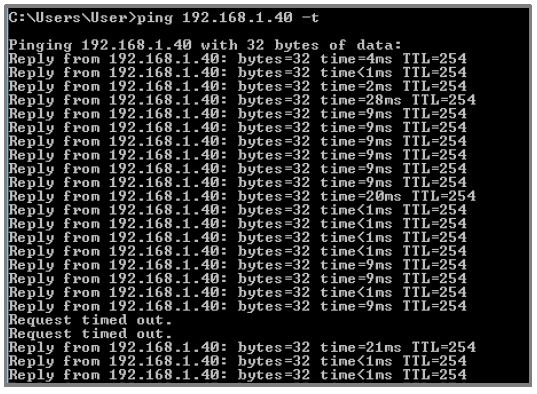

2 Utilizați PC-ul pentru a face ping Serverului (192.168.1.40). După câteva ori de ping, încercați să opriți Switch-1 (Master down). Ping-ul va afișa "timed out" de câteva ori, iar apoi ping-ul va avea din nou succes atunci când Switch-2 (Backup) devine noul Master.

Ce ar putea merge prost

1. Porturile de stivuire sunt de obicei ultimele 2 porturi ale switch. Dacă conectați cele două switches folosind un port non-stacking, veți constata că cele două switches nu vor forma un sistem stacking.
2. Nu uitați să salvați configurația înainte de a efectua testul. Dacă uitați să salvați configurația, după repornire, toate configurațiile vor fi pierdute. Prin urmare, Link Aggregation va dispărea.

Configurarea stivuirii utilizând vechea interfață web GUI

Configurați Switch-1 și Switch-2 pentru stivuire

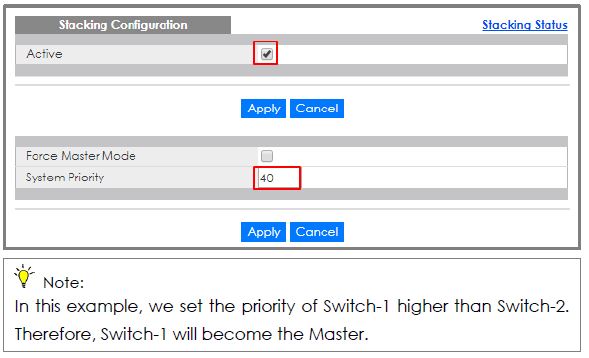

1. Configurați Switch-1: Intrați în GUI web și mergeți la Menu > Basic Setting > Stacking > Configuration. Introduceți prioritatea sistemului (cu cât numărul este mai mare, cu atât prioritatea este mai mare pentru a deveni master) și faceți clic pe "Apply" (Aplicare). Bifați "Active" și faceți clic pe "Apply". Switch-1 va reporni.

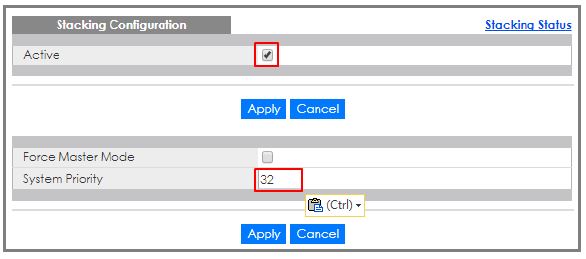

2. Configurați Switch-2: Intrați în GUI web și accesați Menu > Basic Setting > Stacking > Configuration. Introduceți prioritatea sistemului (cu cât numărul este mai mare, cu atât mai mare este prioritatea de a deveni master) și faceți clic pe "Apply" (Aplicare). Bifați "Active" și faceți clic pe "Apply". Switch-2 va reporni.



3. Conectați Switch-1 și Switch-2 împreună pe portul 32 utilizând un transceiver 10-Gigabit



4. Switch-1 și Switch-2 devin o stivă LED-ul Stack ID de pe panoul frontal al switches trebuie să afișeze "1" și "2".

5. Nu uitați să salvați configurația

Configurați Link Aggregation pe switch stivuite

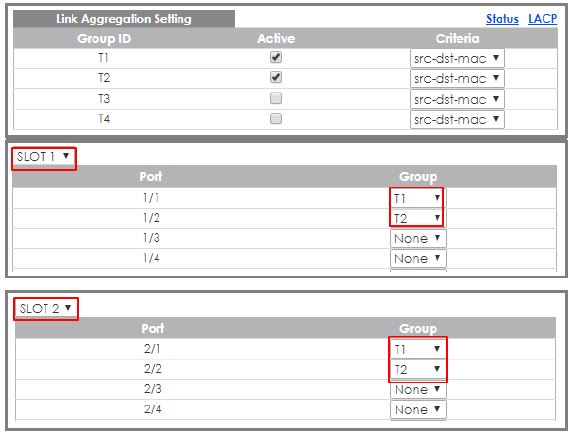

1. Conectați-vă la switch suprapusă. Intrați în GUI web și mergeți la Menu > Advanced Application > Link Aggregation > Link Aggregation Setting. Active T1 și Select SLOT 1 și setați grupul porturilor 1/1 și 1/2 ca T1 și, respectiv, T2. Faceți clic pe "Apply" (Aplicare). Selectați SLOT 2 și setați grupul de porturi 2/1 și 2/2 ca T1 și, respectiv, T2. Faceți clic pe "Aplicare".

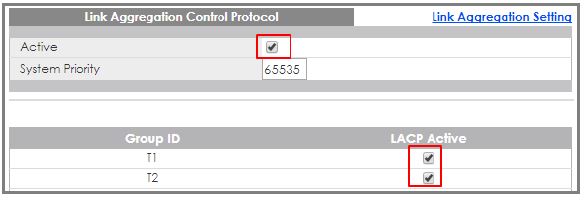

2. Mergeți la Menu > Advanced Application > Link Aggregation > Link Aggregation Setting >LACP. Bifați caseta "Active", precum și pentru T1 și T2.



Configurați Link Aggregation pe Switch-3

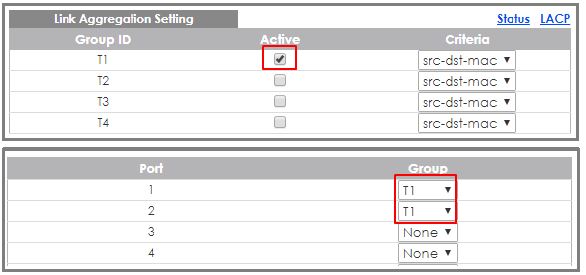

1. Accesați Menu > Advanced Application > Link Aggregation > Link Aggregation Setting. Bifați caseta "Active" pentru T1 și selectați porturile 1 și 2 ca Group Faceți clic pe "Apply" (Aplicare).

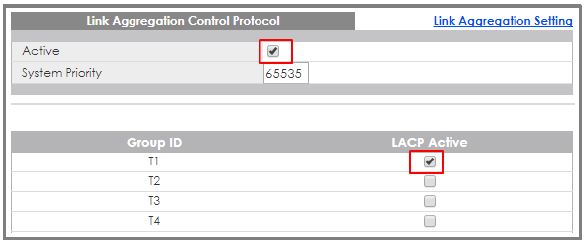

2. Mergeți la Menu > Advanced Application > Link Aggregation > Link Aggregation Setting >LACP. Bifați caseta "Active" și faceți clic pe "Apply".



Testați rezultatul

1. Configurați Link Aggegation între cele două NIC ale serverului și conectați aceste porturi la porturile 1/2 și 2/2 ale switch suprapuse.

2. Utilizați PC-ul pentru a face ping serverului (192.168.1.40). După câteva încercări de ping, încercați să opriți Switch-1 (Master down). Ping-ul va afișa "timed out" de câteva ori și apoi ping-ul va avea din nou succes atunci când Switch-2 (Backup) devine noul Master.



Ce ar putea merge prost

• Dacă conectați cele două switches utilizând un port care nu este de stivuire, veți constata că cele două switches nu vor forma un sistem de stivuire.

• Nu uitați să salvați configurația înainte de a efectua Dacă uitați să salvați configurația, după repornire, toate configurațiile vor fi pierdute. Prin urmare, Link Aggregation va dispărea.
