O corporație care deține o sucursală în apropierea sediului central necesită să facă o punte de legătură între traficul din birou fără a utiliza cabluri de rețea, o punte WDS poate fi utilizată pentru a face o punte de legătură între trafic, precum și pentru a utiliza VLAN-uri (până la 8 VLAN-uri). Acest document demonstrează utilizarea Radio 1 configurat cu WDS.
1. Scenariu și topologie

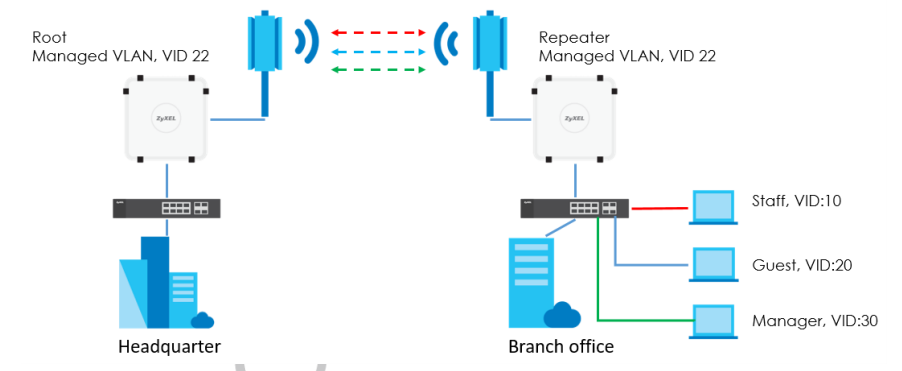

O sucursală primește internet de la sediul central prin intermediul unei punți wireless. Presupunem că două AP-uri se află în VLAN-ul gestionat cu VID 22. Acestea construiesc puntea wireless cu radio 2.4G. Sucursala furnizează rețeaua cablată cu VLAN 10, 20 și 30 pentru diferite grupuri de utilizatori.
2. Configurație
Configurați profilul WDS
1.AP-urile Root și Repeater trebuie să utilizeze același profil WDS pentru a se conecta unul la celălalt.
*Vă rugăm să adăugațiacelași profil WDS în AP-urile Root și Repeater.

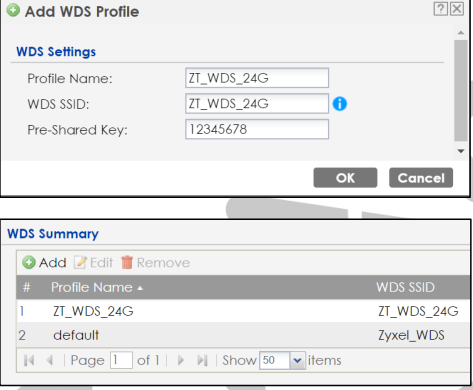

Accesați CONFIGURARE > Obiect > Profil WDS > WDS > WDS > Adăugați
Configurați profilul radio

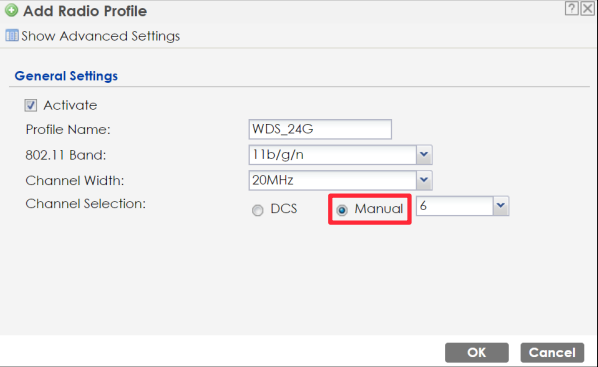

2. Selectați cel mai bun canal și fixați-l. AP-urileRoot și Repeatertrebuie să
transfere datele cu același canal.
*Vă rugăm săadăugați același profil radio în AP-urile Root și Repeater.
Accesați CONFIGURATION > Object > AP Profile > Radio > Add.
Configurați setările AP

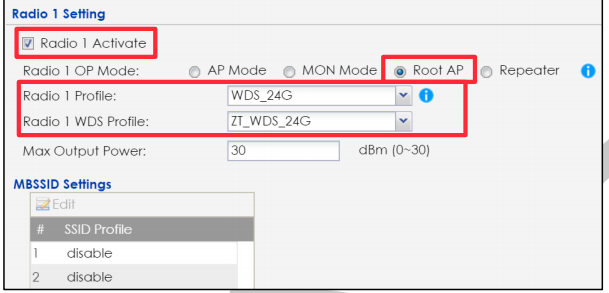

3. Setați profilul WDS și selectați modul AP. Mergeți la CONFIGURARE > Wireless > AP Management > WLAN Setting > Radio 1 Setting > Root AP.
Repetitorultrebuie să activeze WDS Wireless Bridging.

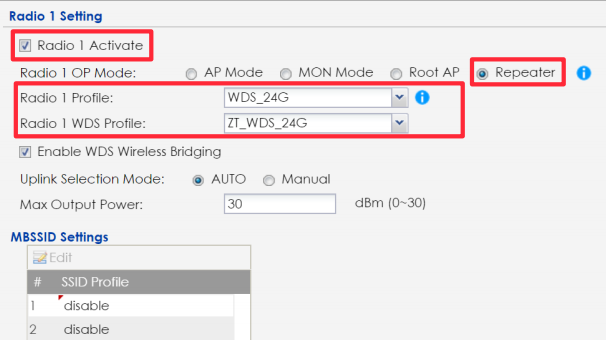

4. Accesați CONFIGURATION > Wireless > AP Management > WLAN Setting > Radio1Setting > Repeater AP
Configurați setarea de rețea
5. Adăugați VLAN 10, 20 și 30 pentru diferite rețele de grupuri de utilizatori în configurația VLAN.

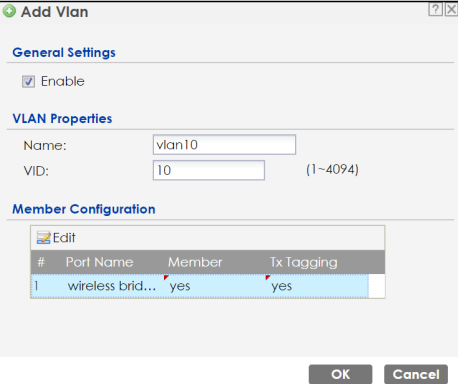

* Vă rugăm să adăugați aceeași setare VLAN în AP-urile Root și Repeater. Accesați CONFIGURARE > Rețea > VLAN > VLAN > Configurație VLAN >Adaugare> VLAN 10

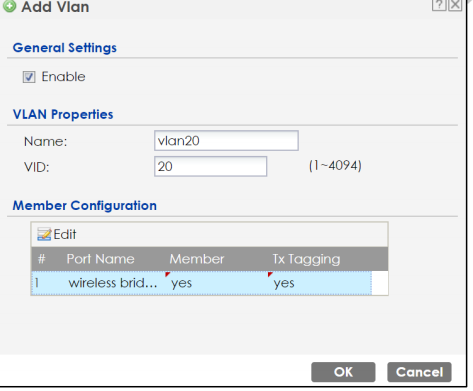

Mergeți la CONFIGURATION > Network > VLAN > VLAN > VLAN Configuration >Add > VLAN 20 (Configurare VLAN > Adăugare > VLAN 20)

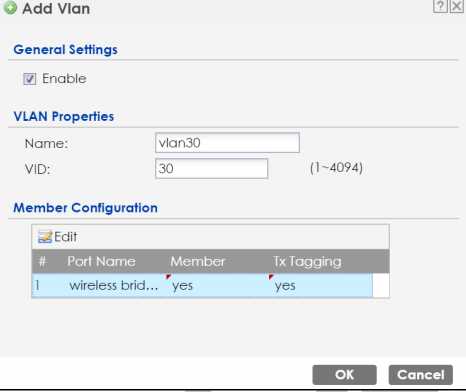

Mergeți la CONFIGURARE > Rețea > VLAN > VLAN > Configurație VLAN >Adaugare > VLAN 30

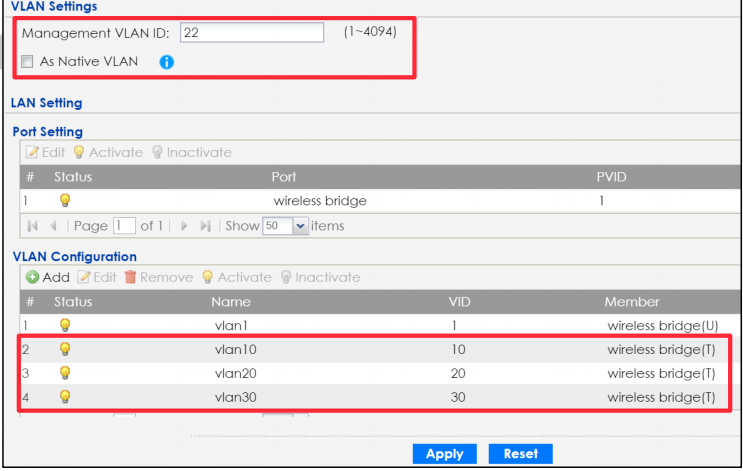

6. Setați ID-ul VLAN-ului de management la 22 și dezactivați "As Native VLAN". *Vă rugăm să adăugați același profil radio în AP-urile Root și Repeater. Accesați CONFIGURARE > Rețea > VLAN > Configurare VLAN

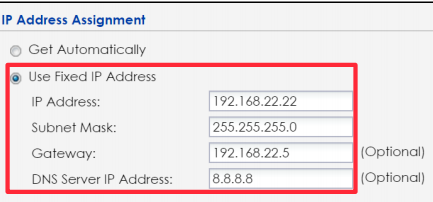

7. După ce ați configurat VLAN-ul gestionat și v-ați asigurat că repetorul primește IP-ul din VLAN22, vă rugăm să fixați IP-ul static pe AP-ul repetor pentru a evita ca administratorul să nu reușească să găsească AP-ul atunci când puntea wireless
nu funcționează. Accesați CONFIGURARE > Rețea > Setare IP
3. Rezultatul testului

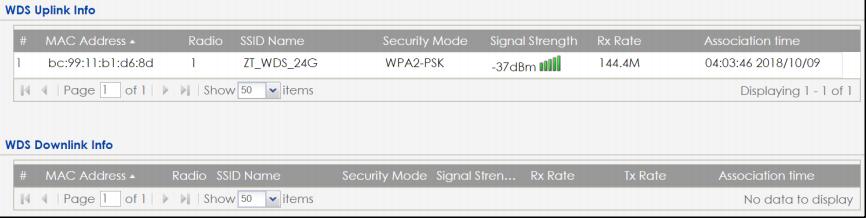

1. 2.Verificați informațiile WDS ale AP-ului rădăcină.
Accesați DASHBOARD > Downlink Status (Starea legăturii descendente)

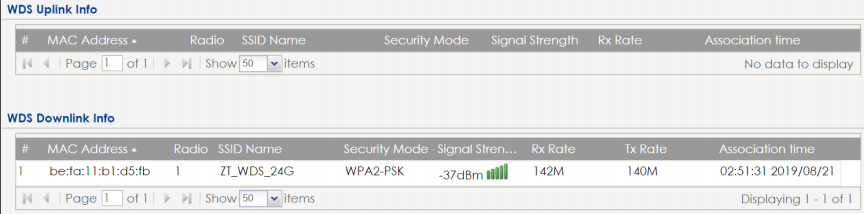

Mergeți la MONITOR > Wireless > WDS Link Info > WDS Downlink Status (Monitorizare > Wireless > WDS Link Info > WDS Downlink Status)
2. Verificați informațiile WDS ale AP-ului repetent.
Accesați DASHBOARD > Uplink Status (Stare legătură ascendentă).
Mergeți la MONITOR > Wireless > WDS Link Info > WDS uplink Status (Stare legătură ascendentă WDS)

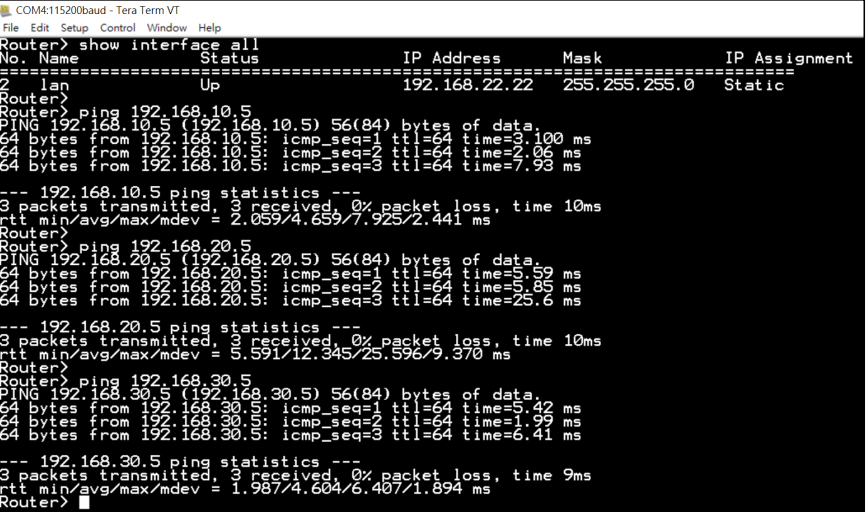

3. Accesați AP-ul repetor prin consolă sau ssh. Folosiți AP-ul pentru a ping-ui diferitele gateway-uri VLAN și confirmați că traficul VLAN poate trece prin AP. IP-ul AP-ului repetorului este 192.168.22.22.22.
Poarta de acces a VLAN10 este 192.168.10.5, poarta de acces a VLAN20 este 192.168.20.5 și poarta de acces a VLAN30 este 192.168.30.5. Rezultatele ping-ului sunt reușite, după cum arată următorul instantaneu
4. Notă:
AP-ul rădăcină trebuie săaibă interfețe VLAN corespunzătoare pentru a transmite traficul etichetat către dispozitivele de legătură ascendentă. De exemplu, AP-ul rădăcină trebuie să aibă SSID care utilizeazăacelașiID VLANsau să seteze furnizarea LAN utilizând același IDVLAN .
