Notificare importantă: |
Acest articol oferă îndrumări privind redistribuirea HA-Pro atunci când acesta nu funcționează corect, adesea din cauza sloturilor incorecte de firmware sau a versiunilor diferite de firmware. Acesta subliniază necesitatea ca ambele dispozitive din configurarea dispozitivului HA-Pro să fie același model, înregistrate în același cont myZyxel.com și să aibă licențe sincronizate. Articolul prezintă pașii pentru configurarea de bază, implementarea primului și celui de-al doilea dispozitiv, verificarea stării și testarea failover-ului. De asemenea, se discută despre importanța asigurării consecvenței firmware-ului și se oferă sfaturi de depanare pentru problemele de sincronizare. Pentru asistență detaliată privind configurarea, utilizatorii sunt îndrumați către serviciile profesionale ale Zyxel.
Configurare de bază - Device HA Pro.

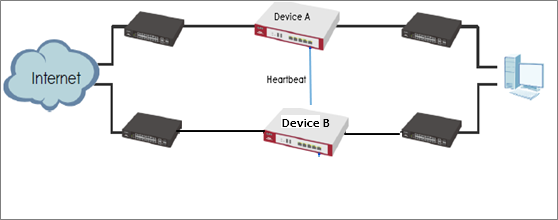

Topo (DeviceHA-Pro)
În Device HA Pro, este adăugată o "legătură heartbeat" pentru monitorizarea stării interfeței și sincronizarea setărilor.
Comportamentul Device HA Pro include o legătură heartbeat pentru monitorizarea stării interfeței dispozitivului "activ". Dacă una dintre interfețele monitorizate este moartă sau eșuează, starea dispozitivului "pasiv" va deveni "activ".(Aceasta înseamnă că starea unui singur dispozitiv poate fi "activ" în același timp).
Legătura Heartbeat
Portul Heartbeat este un nou port fizic pe dispozitiv (fixat în Firmware last Port al dispozitivului HA-Pro acceptat). După ce ați activat dispozitivul HA Pro, dispozitivele vor transmite pachete multicast (UDP 694) pentru a verifica starea fiecărui dispozitiv. Atunci când dispozitivul pasiv funcționează corect, lumina LED a sistemului va fi aprinsă. Doar lumina LED a portului heartbeat poate fi aprinsă.
Ce poate merge prost? De ce nu pot vedea starea corectă a licenței de pe serverul myzyxel.com?
În setările Device-HA Pro, există o funcție "Numărul de serie al dispozitivului licențiat pentru sincronizarea licențelor". Trebuie să introduceți S/N-ul dispozitivului cu licențe. Astfel, puteți transfera toate licențele la dispozitivul "Activate" și introduceți S/N-ul acestui dispozitiv în cadru.
Notă: Licența predefinită Gold Security Pack de un an a gateway-urilor ATP nu este transferabilă. Pentru implementarea Device HA, vă rugăm să contactați asistența Zyxel din țara/regiunea dvs. pentru a vă ajuta să transferați licențele. Informații despre licențe puteți găsi aici: Device HA Pro - Am nevoie de toate licențele de două ori pentru o soluție HA (high-availability)?
Instalarea de bază o puteți găsi aici: Instalarea de bază - Device HA Pro
Înainte de redistribuirea dispozitivului HA-Pro
(1) Transferați toate licențele către dispozitivul primar. Acest lucru ajută la evitarea renumărării licențelor de către sistem de fiecare dată.
(2) Activați funcția de verificare a conectivității pe interfețele monitorizate. Atunci când o interfață nu primește niciun răspuns de la serverul de la distanță pentru o anumită perioadă de timp, dispozitivul va considera că starea interfeței este defectă. Apoi, funcția Device HA Pro va schimba starea interfeței.
- Faceți o copie de rezervă a configurației curente a dispozitivului DeviceA (Active) .
- Asigurați-vă că dispozitivul B (pasiv) este resetat la setările implicite

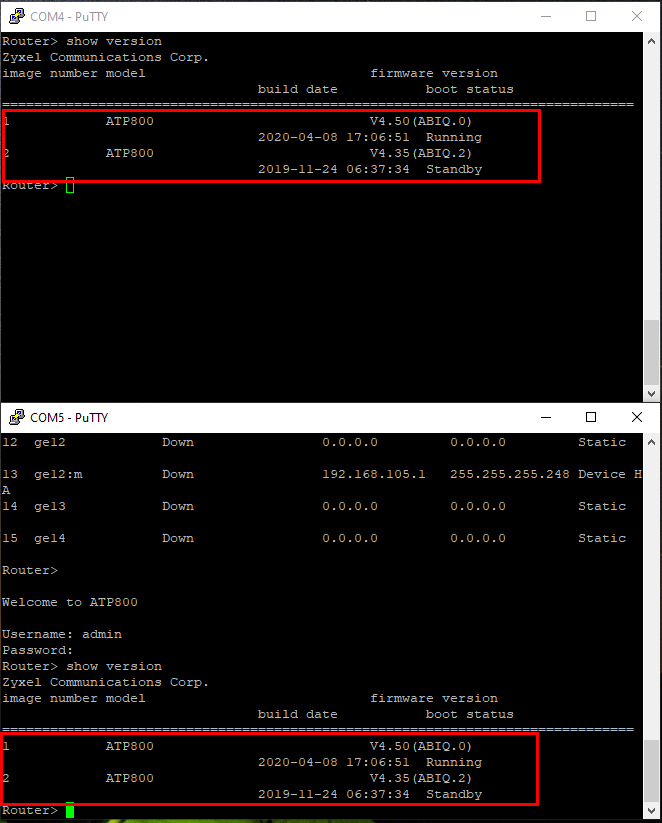

- Pe dispozitivul B, versiunea de firmware care rulează trebuie să fie aceeași cu cea a dispozitivului A.
- Pe dispozitivul B, partiția firmware-ului care rulează trebuie să fie în aceeași poziție ca dispozitivul A.
- Confirmați că numărul de serie al dispozitivului A este introdus pe pagina HA-Pro.
Mergeți la Configuration> Device HA>DeviceHA-Pro
Apoi Progress configurează setările HA
Notă! IP-ul Device Management și subrețelele locale nu pot fi aceleași!
Deplasați primul dispozitiv
- Configurați setările HA Pro (IP de gestionare, interfață de monitorizare, licență)
- Online ca dispozitiv activ
4. Deplasați al doilea dispozitiv
- Versiunea firmware care rulează trebuie să fie aceeași cu cea a primului dispozitiv
- Partiția firmware-ului care rulează trebuie să aibă aceeași poziție ca și primul dispozitiv
Partiția de execuție a primului dispozitiv este partiția 1, atunci partiția de execuție a celui de-al doilea dispozitiv trebuie să fie partiția 1.

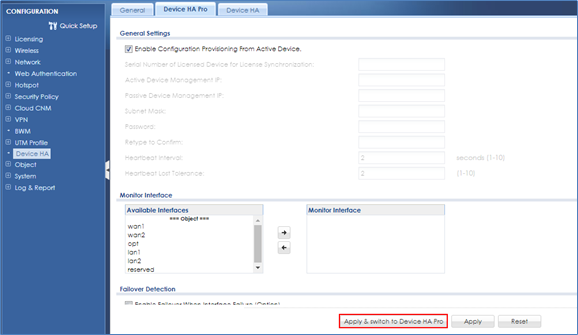

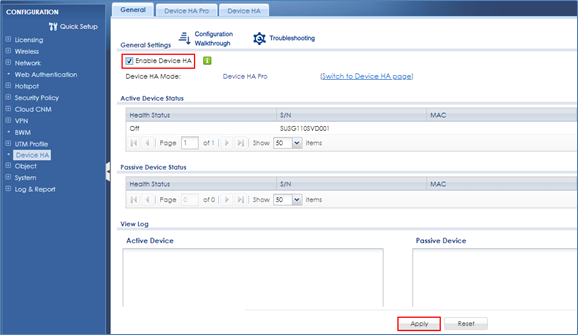

- Configurați setările HA-pro pe interfața grafică (faceți clic numai pe 2 butoane)
Pe primul dispozitiv pasiv:
Pe al doilea dispozitiv activ:
Conectați consola pe ambele dispozitive
- Conectați legătura portului heartbeat și așteptați sincronizarea completă.
Notă: este nevoie de timp (peste 10 minute) pentru prima sincronizare completă a configurației
Cum să verificați dacă sincronizarea completă este finalizată fără probleme,
Pe consola dispozitivului pasiv, veți vedea portul fizic (PC-ul conectat)
1st down: după ce ați activat HA-pro pentru dispozitiv
1st up: începeți să aplicați sincronizarea configurației de la dispozitivul activ
Al doilea în jos: aproape finalizați sincronizarea
Apoi puteți merge la consola dispozitivului activ pentru a tasta CLI
# show device-ha2 passive device-status
Până când obțineți informațiile despre dispozitivul pasiv.
Apoi mergeți înapoi la consola dispozitivului pasiv pentru a tasta CLI

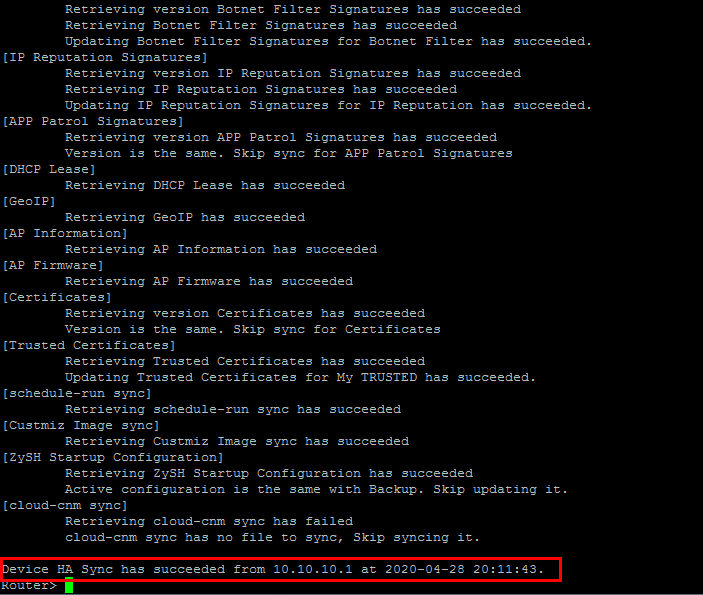

# show device-ha2 sync summary
Este foarte important ca starea [ZySH Startup Configuration] să fie reușită fără nicio problemă, iar ultima linie starea Device HA Sync să fie, de asemenea, reușită.
Atenție:
Orice eșec, vă rugăm să deconectați toate legăturile. Apoi resetați dispozitivul la setările din fabrică și încercați din nou.
Nu copiați fișierul de configurare de pe primul dispozitiv și nu îl încărcați pe al doilea dispozitiv pentru implementare.
- Conectați restul legăturilor
Testați failover-ul
Puteți utiliza CLI de depanare pe dispozitivul activ pentru a simula evenimentul de cădere a interfeței.
Astfel încât să declanșați failover-ul către dispozitivul pasiv.
# debug device-ha2 send linkdown

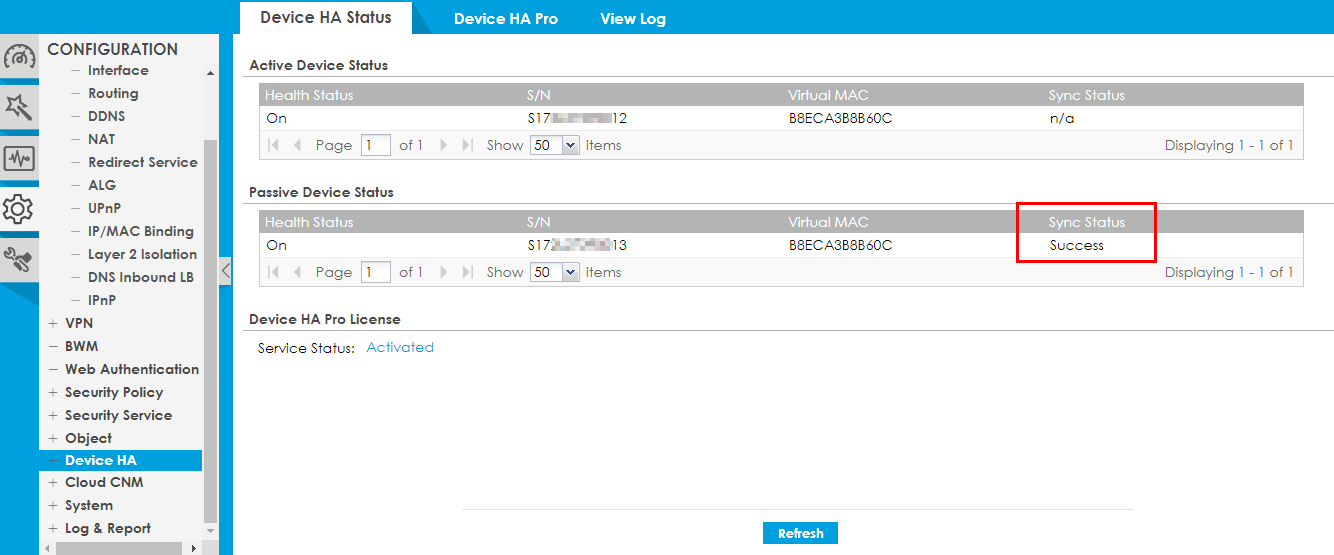

Verificarea stării sincronizării prin interfața web:

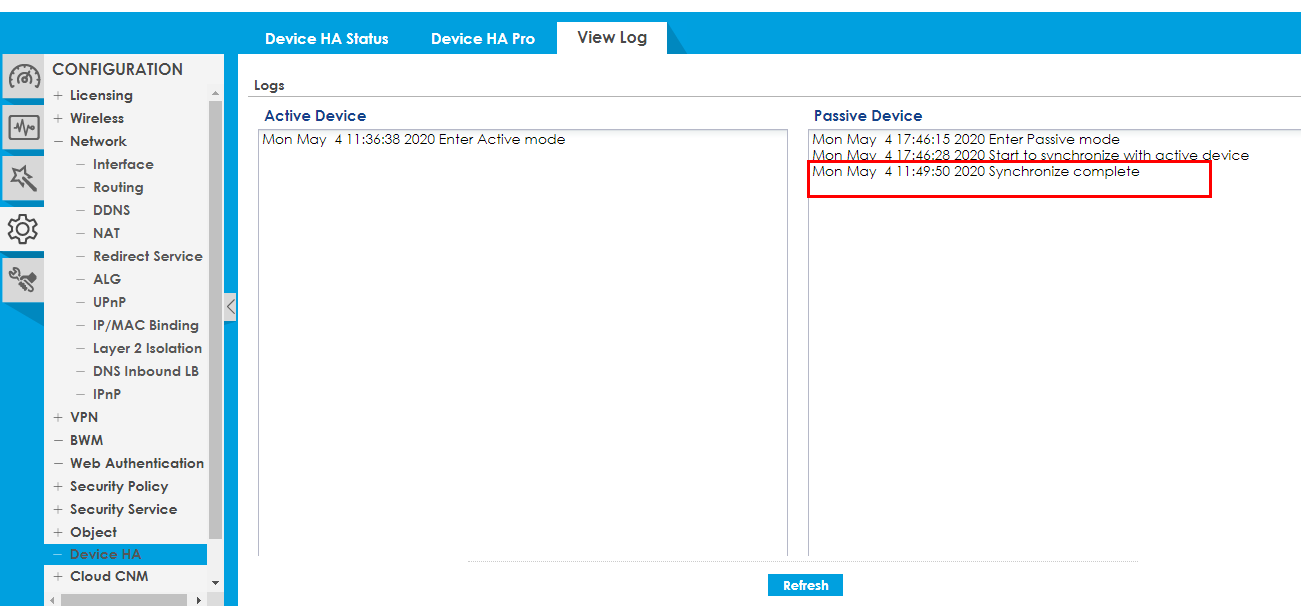

CONFIGURATION > Device HA > View log trebuie să existe Synchronize complete.
Sau verificați prin CLI: Check the detail synchronization status on the device
show device-ha2 sync summary
Este foarte important ca ultima intrare referitoare la starea sincronizării Device HA să menționeze că aceasta a reușit.
Eșecul sincronizării
Notă: Există 2 metode de a forța sincronizarea configurației complete. În funcție de locul în care o inițiați, comanda va varia.
Pe dispozitivul pasiv: Router# device-ha2 sync_from_active
Pe dispozitivul activ: Router# device-ha2 sync_to_passive
Atunci când efectuați o actualizare a firmware-ului, dispozitivul pasiv va actualiza firmware-ul mai întâi și apoi va reporni.
După repornirea dispozitivului pasiv, acesta va efectua imediat o sincronizare completă a configurației.
Sincronizarea va eșua deoarece firmware-ul dispozitivului pasiv este diferit de cel al dispozitivului activ.
Acesta este un comportament normal și puteți ignora jurnalele de sincronizare eșuată în acest caz.
Configurarea de bază a HA Pro o puteți găsi aici: Dispozitiv HA Pro Setup
Asistență pentru configurare, sunteți în căutarea unei configurații asistate de echipa noastră de servicii profesionale? Vă rugăm să verificați aici: Zyxel ConfigService Securitate
