Repetor Magic Office quad-band – Extindeți semnalul de telefonie mobilă în biroul dumneavoastră!

Pe piața competitivă de astăzi, acoperirea mobilă fiabilă a devenit esențială pentru afaceri precum restaurante, magazine de retail și depozite — în special în zonele cu semnal slab. Clienții se așteaptă la o conectivitate fără întreruperi, iar un semnal mobil slab le poate afecta experiența la fel de mult ca și calitatea unui produs sau serviciu.

Acest articol prezintă noua soluție de acoperire mobilă interioară „Magic Office” de la Zyxel, concepută pentru a rezolva problemele de semnal în medii dificile. Vă vom ghida prin procesul de instalare, configurare și depanare a acestui produs inovator, care utilizează un semnal 5G pentru a crea o rețea în mai multe încăperi prin intermediul unor antene amplasate strategic. La finalul configurării, veți avea o rețea mobilă interioară robustă, care vă asigură că afacerea dvs. rămâne conectată și accesibilă, sporind atât satisfacția clienților, cât și fidelizarea acestora.

MagicOffice, cu o acoperire de până la 900 de metri pătrați, este cea mai bună soluție.

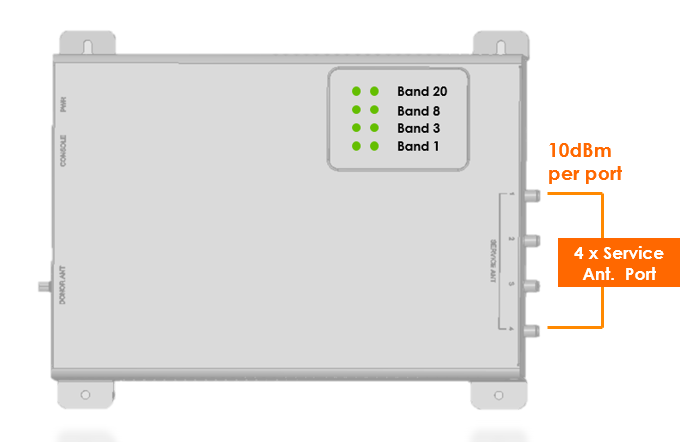

Poziționare Pentru birouri mici, baruri, restaurante sau magazine care necesită îmbunătățirea acoperirii rețelei mobile în interior Acoperire de până la 900 m2 Avantaje Suport pentru 2G, 3G, 4G, 5G-NRFDD, NB-IoT Suport simultan pentru 4 benzi (B1, 3, 8, 20) Performanță garantată pentru voce și date Instalare fără griji cu un set de scule selectat Alegeți varianta care se potrivește cel mai bine mediului. Planificare ușoară a acoperirii 4 porturi de antenă de serviciu SMA, fiecare acoperind o suprafață de 15x15 m cu un cablu coaxial flexibil de 25 m.

Maximizați instantaneu semnalele celulare interioare și extindeți acoperirea

Instalarea antenei donatoare este crucială pentru o soluție de repetor mobil, deoarece puterea și calitatea semnalului donatorului au un impact semnificativ asupra acoperirii semnalului în interior, a calității apelurilor și a performanței datelor.
Pentru integratorii de sisteme din domeniul IBS, măsurarea semnalului donator și instalarea antenei sunt sarcini fundamentale; pentru integratorii de sisteme IT, sarcinile pot fi complicate, deoarece acestea necesită de obicei un specialist RF care să efectueze o inspecție a locației pentru implementare.
Datorită designului inteligent al sistemului, cum ar fi controlul automat al câștigului (AGC), evitarea oscilațiilor și nivelarea automată, plus indicatoarele LED intuitive și clare de pe repetorul tematic de birou, măsurarea semnalului donator și instalarea repetorului devin acum la fel de ușoare ca 1-2-3.
Acest document oferă un ghid pas cu pas pentru instalarea MagicOffice, incluzând selectarea antenei donatoare, identificarea semnalului donator, instalarea antenei donatoare și a antenei de serviciu și recunoașterea indicatorilor LED pentru a pune repetorul MagicOffice online și gata de funcționare instantaneu.

Alegerea unei antene donatoare
Antena direcțională de exterior (antenă Yagi sau log-periodică)
Antena direcțională Yagi transmite sau recepționează semnale provenite dintr-o direcție specifică. Este ideală ca antenă donatoare pentru comunicarea cu o stație de bază (BTS) îndepărtată sau perfectă pentru o zonă de acoperire cu semnal foarte slab. Pe de altă parte, câștigul antenei este mai mare datorită naturii sale direcționale, iar fasciculul de transmisie este mult mai îngust și mai concentrat.
Prin urmare, dacă scenariul de instalare este într-o zonă rurală cu un semnal foarte slab, de exemplu, doar 1 bar de semnal, sau într-o implementare de co-locație cu mai mulți operatori, un operator specific care furnizează un semnal mai slab în comparație cu alți operatori:

În aceste scenarii, antena direcțională prezintă avantaje prin orientarea antenei direcționale către BTS-ul cu un semnal mai slab.

Cu toate acestea, dacă semnalul donator exterior are o intensitate și o calitate bune, de exemplu un semnal de 3 bare, sau dacă diferența de semnal între mai mulți operatori este destul de echilibrată, alegerea unei antene direcționale ca antenă donatoare ar fi un dezavantaj pentru instalare. O antenă panou exterioară ar fi o opțiune mai bună.

Antena panou exterioară
O antenă panou exterioară este, de asemenea, un tip de antenă direcțională.

Totuși, spre deosebire de o antenă direcțională Yagi care are un fascicul de transmisie focalizat (de exemplu, planul ZX are un unghi orizontal mai îngust, iar planul XY are un unghi vertical mai mic pentru transmiterea și recepția semnalului) și necesită orientarea atentă a direcției antenei pentru a recepționa bine semnalul BTS, antena de panou are un fascicul mai larg pentru transmiterea și recepția semnalului.

Atunci când un semnal donator exterior are o intensitate bună sau o diferență echilibrată de semnal între mai mulți operatori, alegerea unei antene panou exterioare ar economisi timpul și efortul necesare pentru orientarea antenei.

Găsirea unei locații viabile pentru instalarea antenei donatoare

Opțiunea 1: Aplicația Android Network Cell Info

* Pregătiți 1 sau 2 telefoane Android cu suport dual SIM și cartele SIM ale mai multor operatori
pentru o inspecție a locației.

* Mergeți în jurul clădirii

* Diferența de semnal între operatori
și găsiți cea mai bună locație a semnalului donator, care trebuie să fie mai mică de 20 dB
locația semnalului cu Android asigură o ieșire echilibrată
Informații despre celula rețelei. Putere.

Opțiunea 2: Analizor de spectru (de ex. RF Explorer de la Seeed Studio) plus site-ul web „Spectrummonitoring.com”
Când lucrați la măsurarea semnalului, vă rugăm să utilizați o antenă direcțională conectată la analizorul de spectru și să reglați intervalul de frecvență țintă pentru observare. Pentru instalarea repetorului, concentrați-vă pe frecvența „downlink”.

Nu este necesar să vă concentrați asupra „uplink-ului”, deoarece software-ul repetorului va gestiona automat frecvența uplink.

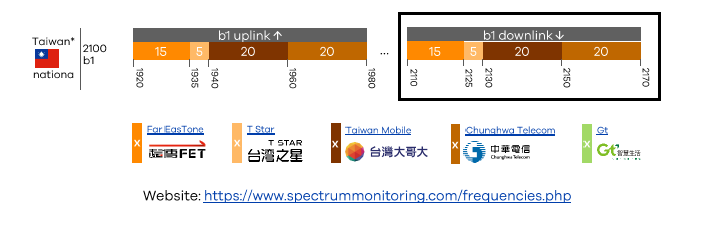

În exemplul următor, este ilustrat B1 2100 MHz.

Semnalul FarEasTone se află în partea stângă a intervalului de frecvență, iar pe graficul de spectru se observă că semnalul FarEasTone este mai slab în acea poziție.

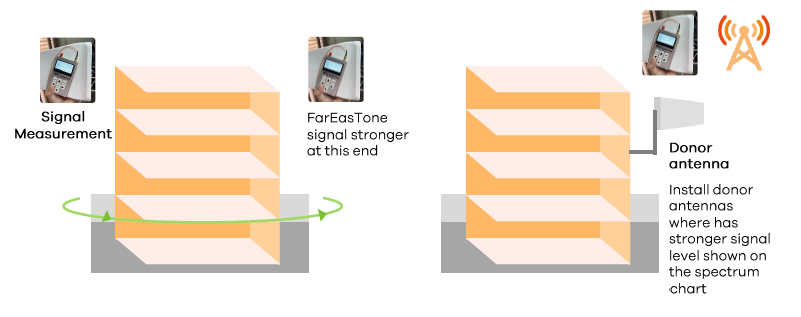

* Mergeți în jurul clădirii și

* Diferența de semnal între operatori trebuie
găsiți cel mai bun semnal donator să fie mai mic de 20 dB pentru a asigura
locația cu puterea de ieșire echilibrată a spectrului.
Analizor.

Identificați locația antenei de serviciu.

O regulă generală pentru instalarea antenei de serviciu este identificarea locației în care este necesară îmbunătățirea acoperirii celulare, încercarea de a maximiza distanța cât mai mult posibil între antena donatoare și cea de serviciu sau crearea unei izolații mai mari între acestea, de exemplu prin utilizarea unui material substanțial între antene sau orientarea modelului de acoperire al antenei în direcția opusă.

MagicOffice poate maximiza câștigul sistemului, iar utilizatorii de telefonie mobilă pot beneficia de zona de acoperire interioară mai mare a antenei de serviciu.

Montați repetorul MagicOffice

Identificați lungimile echilibrate ale cablurilor antenelor de serviciu și instalați repetorul lângă o priză de alimentare.

Nu porniți repetorul în acest moment.

Cablarea antenei donatoare

La instalarea unei antene donatoare, înălțimea potrivită pentru amplasarea acesteia este la nivelul etajului 5 sau mai jos și, dacă este posibil, nu trebuie să existe obstacole.

Antenele BTS au un unghi de înclinare în jos de aproximativ 6-8 grade, iar atunci când semnalul se propagă și este reflectat de clădiri, acesta se va situa în jurul etajului 4.

Prin urmare, cea mai bună înălțime a antenei donatoare pentru o recepție optimă a semnalului nu trebuie să depășească etajul 5.

Instalați antenele de serviciu
Utilizați cabluri coaxiale cu impedanță de 50 Ohmi, pe cât posibil, pentru a reduce pierderile de semnal.

Verificați starea LED-ului MagicOffice și optimizați antena

Porniți repetorul; repetorul va retransmite și amplifica automat semnalul mobil.

Sistemul MagicOffice funcționează automat și detectează semnalul BTS și izolarea sistemului.

După ce LED-ul devine verde continuu, sistemul retransmite și amplifică automat semnalul celular.

Probleme frecvente

Starea LED-ului indică un semnal BTS prea slab sau prea puternic; vă rugăm să reglați fin sau să ajustați orientarea antenei donatoare până când LED-ul 1 al benzii arată verde continuu.

Semnalul BTS este prea slab; dacă se utilizează o antenă direcțională Yagi, vă rugăm să verificați dacă antena direcțională poate fi montată mai sus și încercați să răsuciți antena de referință prin rotirea orizontală a acesteia, apoi verificați dacă LED-ul devine verde continuu.

Pentru semnalul BTS prea puternic, vă rugăm să reglați direcția antenei în direcția opusă pentru a reduce puterea semnalului sau să treceți la utilizarea unei antene omnidirecționale cu câștig mai mic ca antenă donatoare.
Starea LED-ului indică protecție împotriva oscilațiilor. Aceasta reprezintă antena donatoare, iar antena de serviciu nu este suficient de departe; nu există izolare suficientă pentru sistemul MagicOffice.

O opțiune posibilă este mutarea antenei de serviciu într-o locație unde există materiale solide, de exemplu un perete de beton între antena de serviciu și antena donatoare, sau utilizarea unei antene de panou de interior orientată în direcția opusă antenei donatoare.
