USG FLEX H Series [Firewall] - IPSec Site-to-Site VPN один сайт находится за NAT

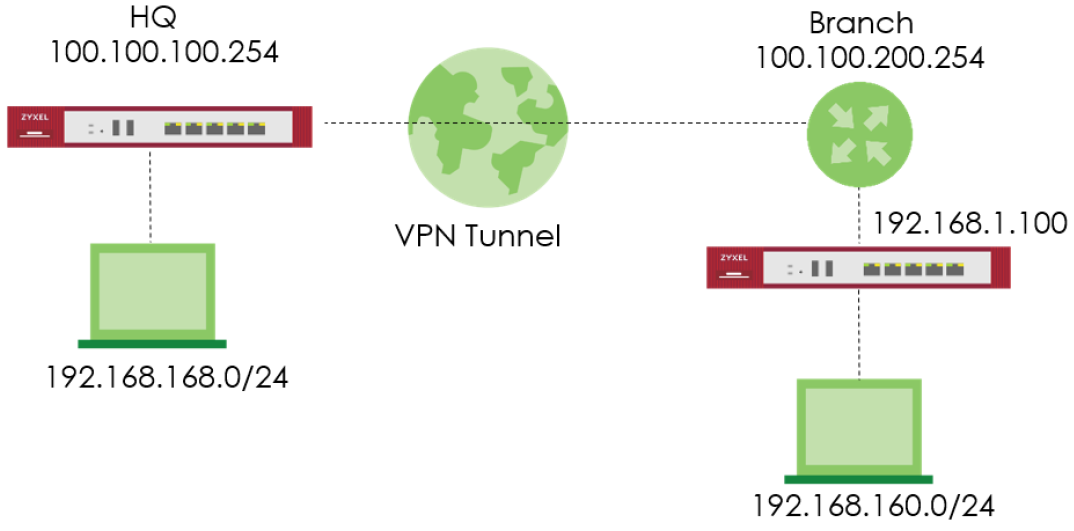

В этом примере показано, как использовать мастер настройки VPN для создания VPN-туннеля IPSec Site-to-Site между устройствами USG FLEX H. В нем содержатся инструкции по настройке VPN-туннеля для каждого сайта, даже если один из сайтов находится за NAT-маршрутизатором.После настройки VPN-туннеля IPSec Site-to-Site доступ к обоим сайтам будет безопасным.

Отказ от ответственности!
Данная статья содержит общий обзор серии и может быть не применима к каждой модели.Перед покупкой или использованием устройства обратитесь к документации по конкретной модели или обратитесь в службу технической поддержки для получения точной информации.

Примечание: Убедитесь, что для устройства USG FLEX H настроен NAT на порт UDP 4500.

Настройка IPSec VPN-туннеля для штаб-квартиры

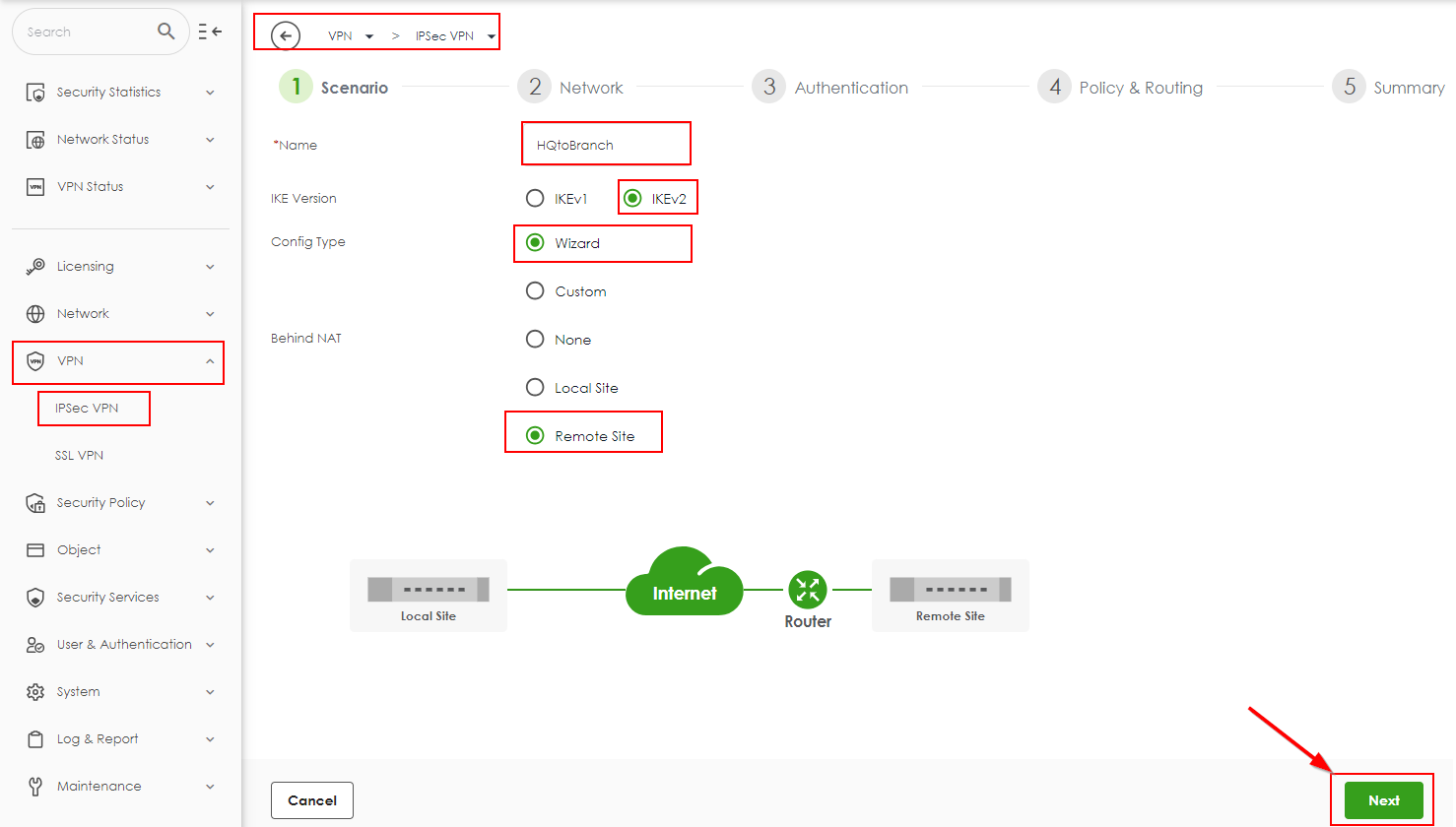

VPN > IPSecVPN > Site to Site VPN > Add

• Введите "Имя"VPN, используемое для идентификации этого VPN-соединения
• Выберите "За NAT" для "Удаленного сайта".
• Нажмите "Далее"

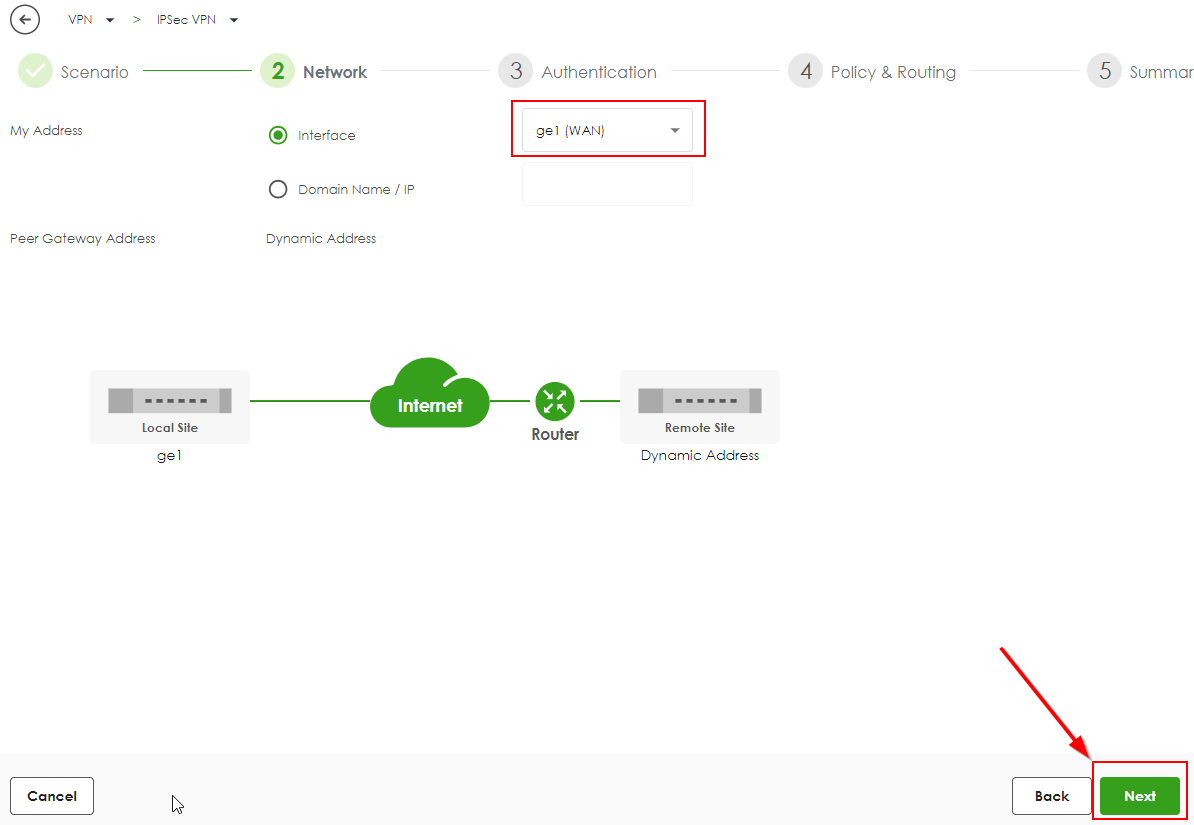

• Настройте "Мой адрес" - здесь можно выбрать интерфейс или ввести IP-адрес вручную
• Нажмите "Далее"

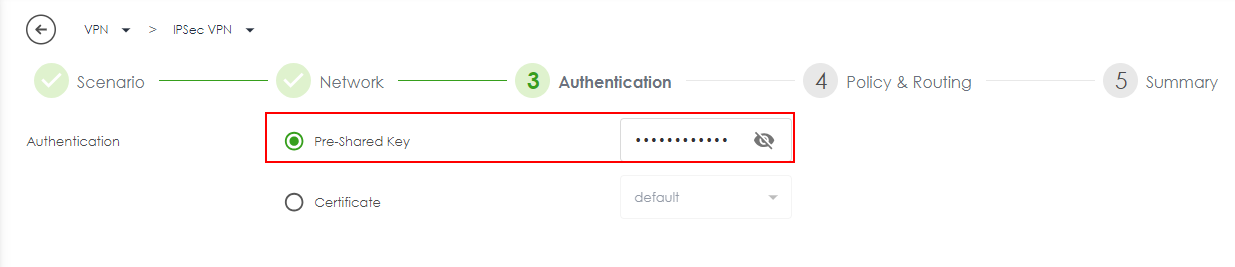

• Введите безопасный "Предварительный ключ"
• Нажмите "Далее"

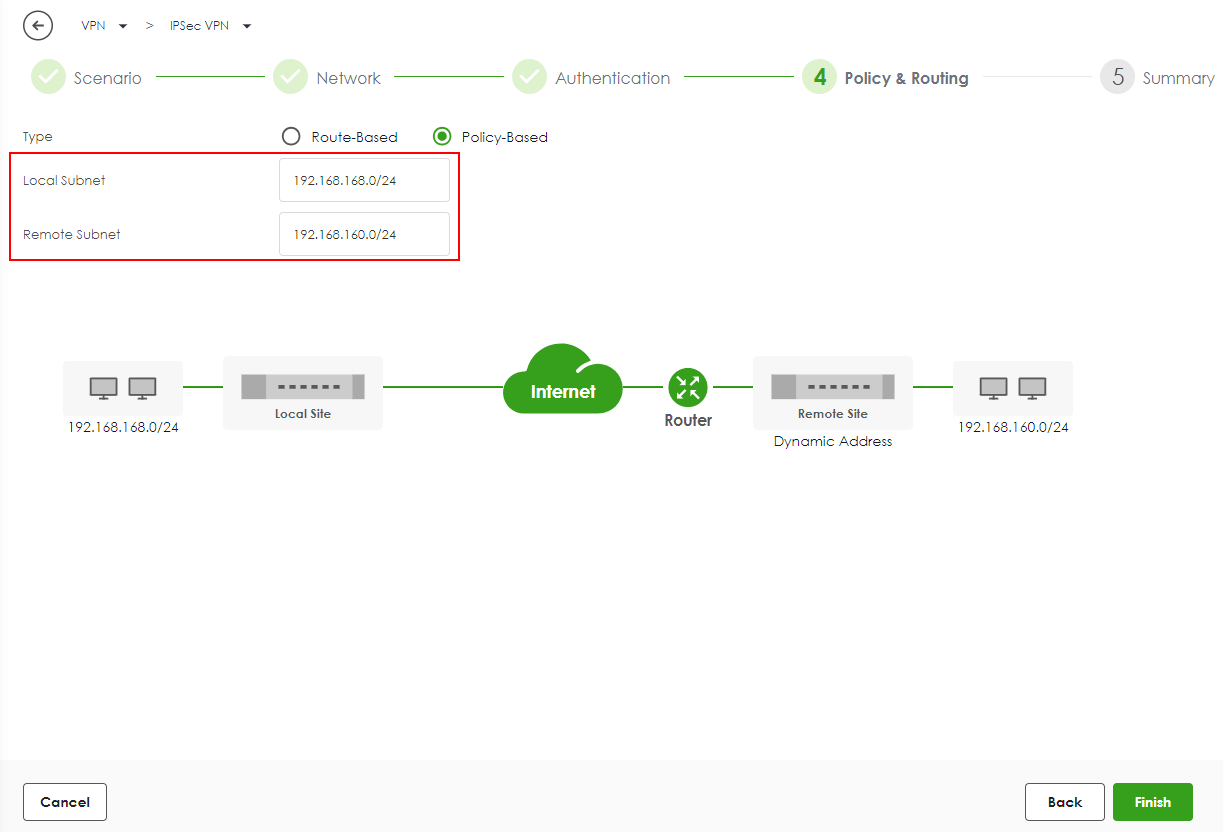

Настройте локальную подсеть на IP-адрес сети, подключенной к шлюзу. Настройте удаленную подсеть как IP-адрес сети, подключенной к шлюзу-аналогу. Убедитесь, что локальный и удаленный брандмауэры имеют разные подсети, чтобы предотвратить любые конфликты между локальным и удаленным сайтами.

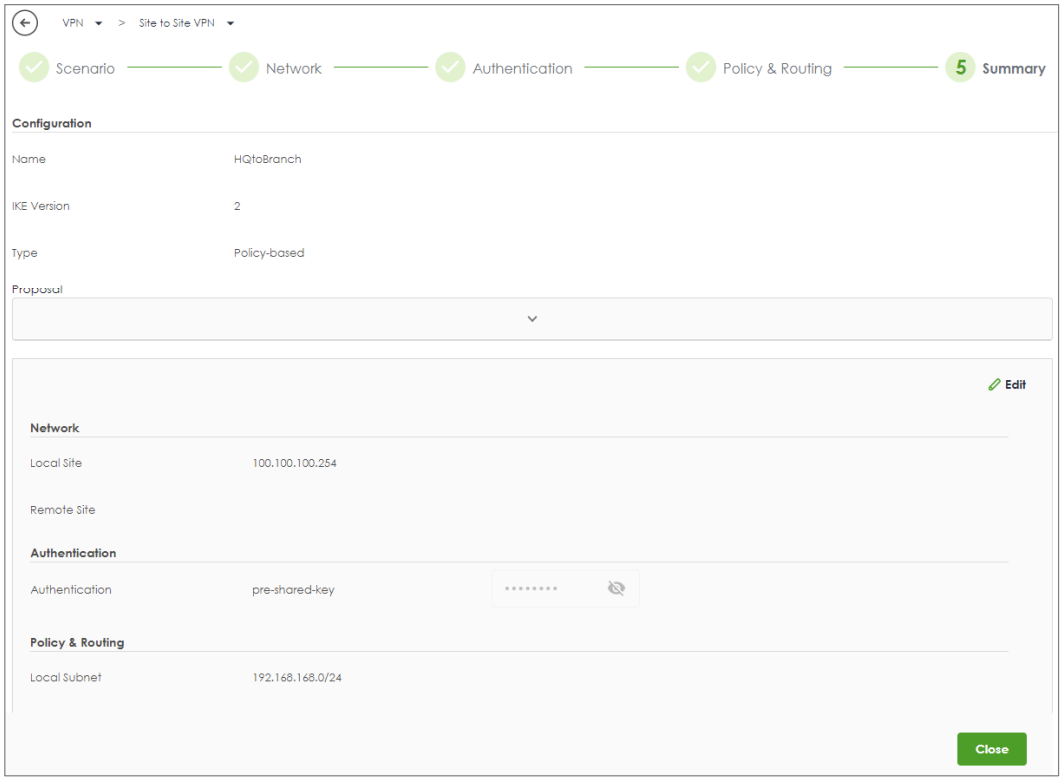

Резюме

На этом экране представлена краткая информация о VPN-туннеле. Вы можете отредактировать его, если хотите внести изменения.

Настройка IPSec VPN-туннеля для филиала

VPN > IPSecVPN > Site to Site VPN > Add

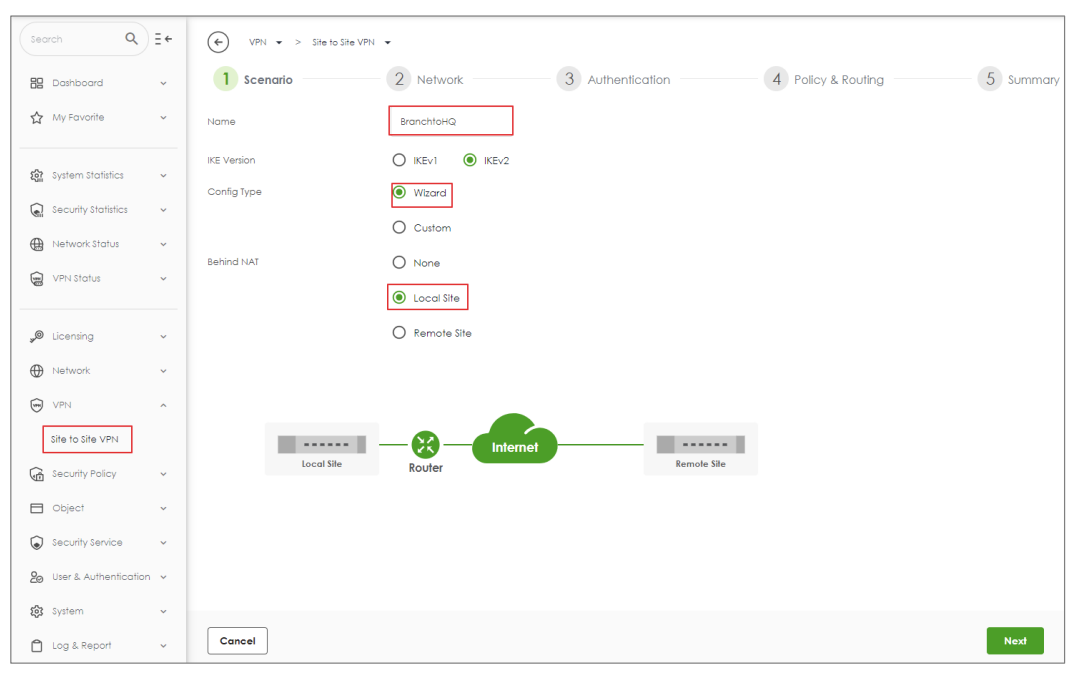

• Введите имя VPN, используемое для идентификации этого VPN-соединения
• Переключите "Behind NAT" на "Local Site".
• Нажмите "Далее"

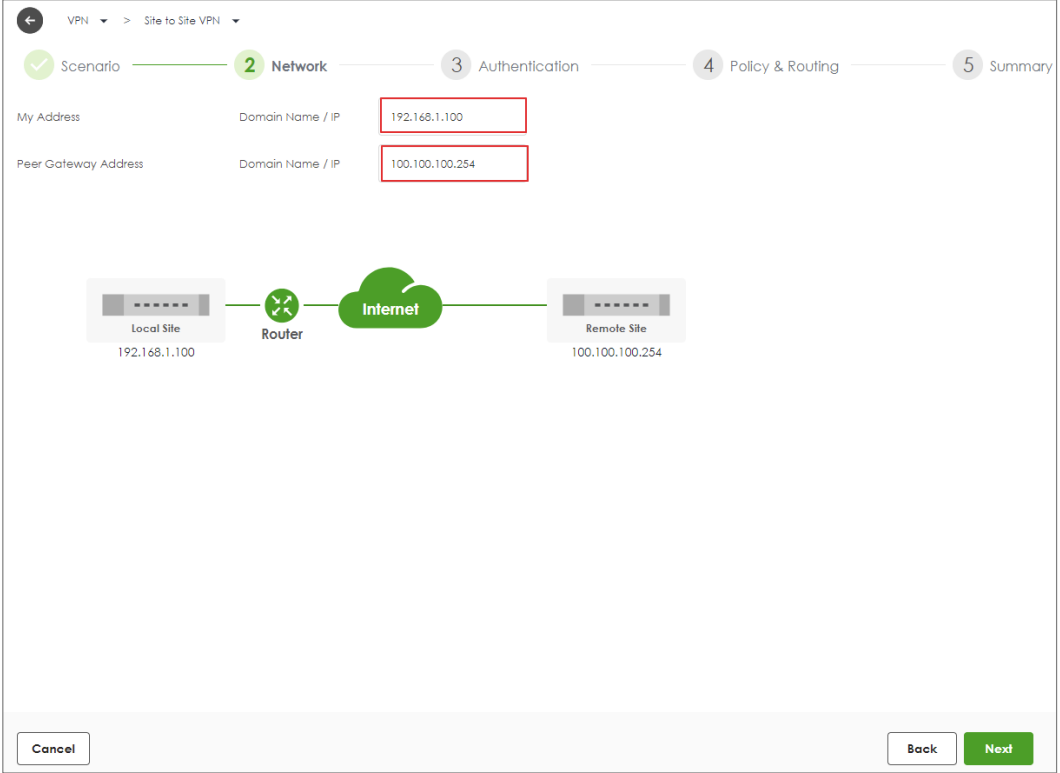

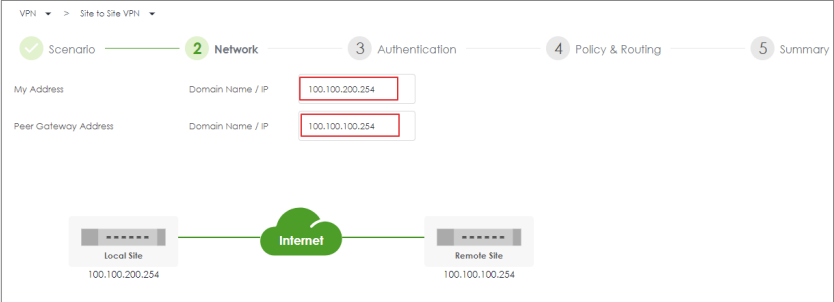

• Настройте "Мой адрес"
• Настройте "Адрес пирингового шлюза"
• Нажмите "Далее"

• Настройте "Мой адрес"
• Настройте " Адреспирингового шлюза"
• Нажмите "Далее"

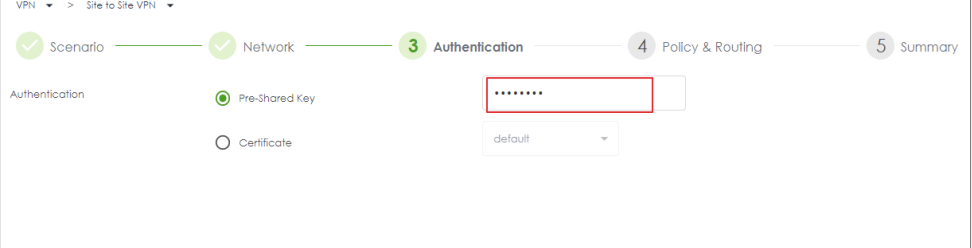

• Введите безопасный "Предварительный ключ"
• Нажмите "Далее"

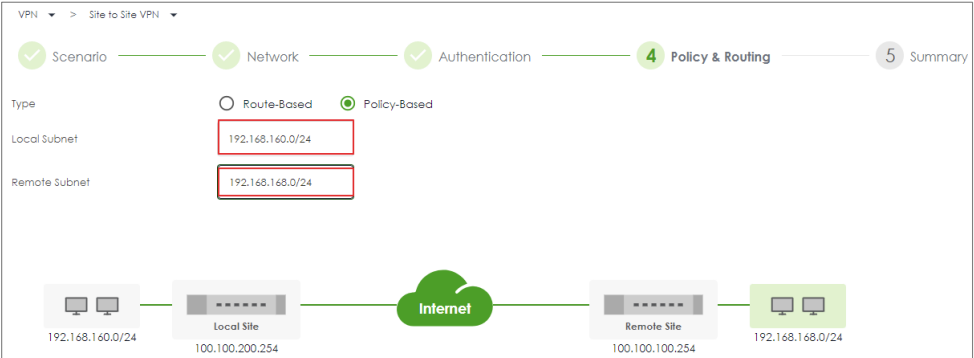

• Установите локальную подсеть в качестве IP-адреса сети, подключенной к шлюзу, и
  Remote Subnet - IP-адрес сети, подключенной к одноранговому шлюзу.
• Нажмите "Готово".

Тестирование VPN-туннеля IPSec

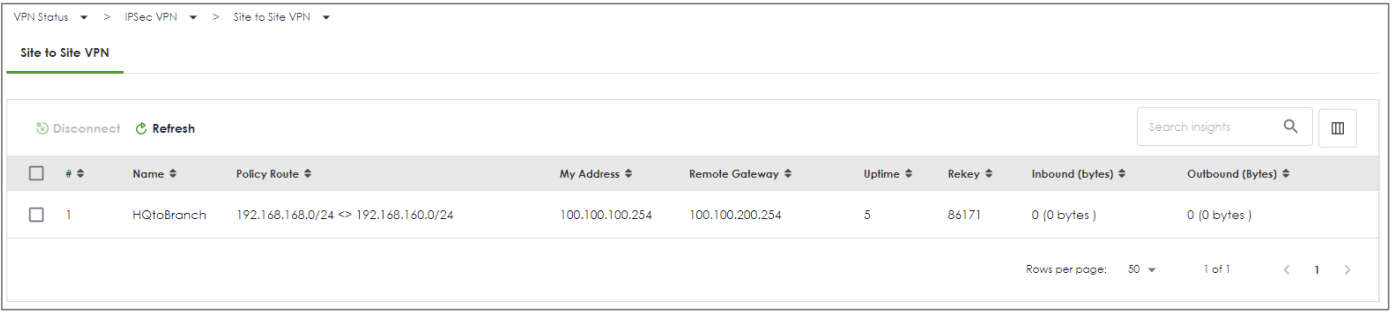

VPN Status > IPSec VPN

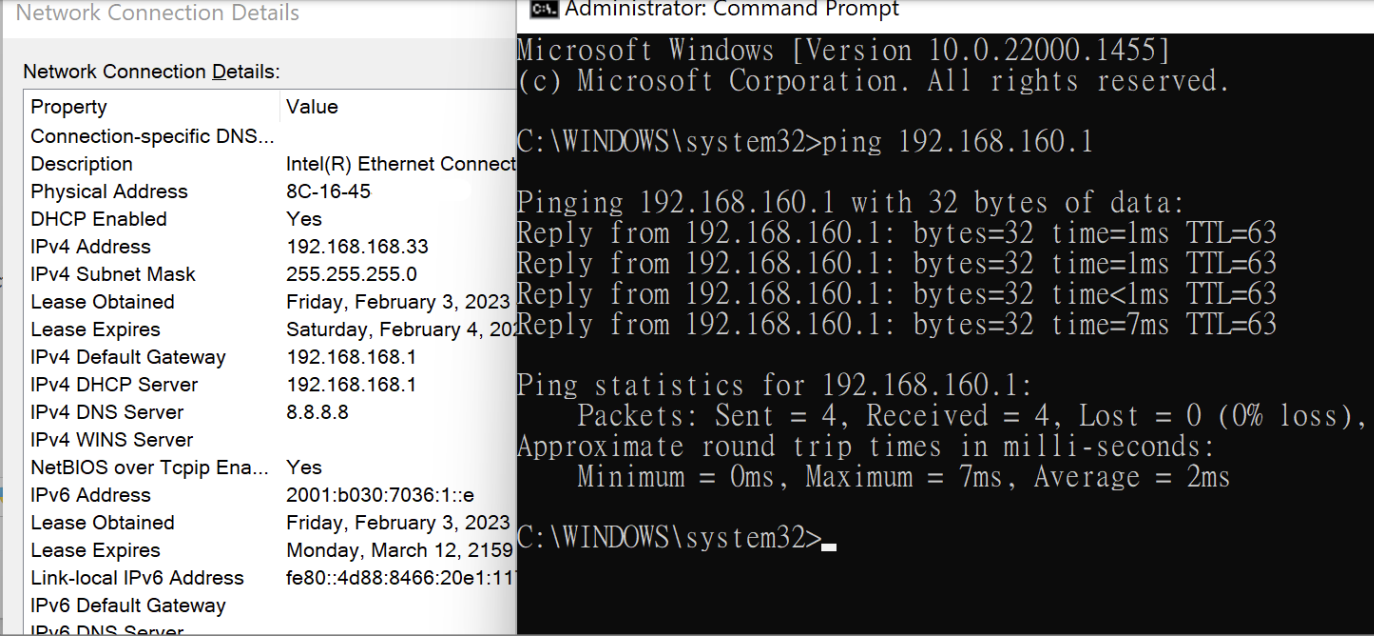

Пинг компьютера в филиале
Win 11 > cmd > ping 192.168.160.1
