VPN «Site-to-Site» создает безопасное и зашифрованное соединение между двумя сетями через Интернет. Оно используется для соединения филиалов, обеспечения безопасного доступа к ресурсам и централизованного управления трафиком. Однако в некоторых случаях обычной маршрутизации бывает недостаточно. Внутренние IP-адреса одной сети могут пересекаться с адресами другой сети. Кроме того, политики безопасности на удаленной стороне могут не разрешать прямое использование внутренних IP-адресов. В таких ситуациях необходимо использовать NAT на устройстве Zyxel, чтобы трафик правильно проходил через VPN-туннель.

Когда использовать различные типы NAT в VPN

В зависимости от сценария в VPN «сайт-к-сайту» можно использовать различные методы SNAT:

SNAT на один IP-адрес — используется, когда весь трафик должен поступать на удаленный сайт с одного IP-адреса источника.
1:1 NAT — обычно используется в VPN «сайт-к-сайту» для решения проблем с пересекающимися сетями, избегания перенумерации, скрытия внутренней адресации и обеспечения контролируемого подключения между организациями.

Примечание: сопоставление полной подсети другой подсети также считается сценарием NAT 1:1, а не отдельным типом SNAT.

Почему NAT необходим в VPN «сайт-к-сайту»

Если обе стороны используют одинаковые или пересекающиеся подсети (например, 192.168.1.0/24), маршрутизация не будет работать корректно. NAT изменяет исходный IP-адрес на адрес другой подсети и устраняет конфликт.
Если партнерская сеть принимает трафик только с определенных IP-адресов, NAT может скрыть внутренние адреса и заменить их разрешенным диапазоном IP-адресов.
Если невозможно добавить правильные маршруты или если одна из сторон использует динамический IP-адрес, NAT помогает правильно отправлять трафик через VPN-туннель.
NAT 1:1 позволяет трафику использовать один исходный IP-адрес. Это упрощает администрирование и мониторинг.

В этой статье мы рассмотрим один из наиболее распространенных вариантов использования NAT 1:1. Мы объясним, как настроить VPN «сайт-к-сайту» с NAT 1:1 на Zyxel USG FLEX H, когда оба сайта используют одну и ту же подсеть.

Сценарий: пересекающиеся подсети

Узел A (филиал)

LAN: 192.168.1.0/24

Узел B (головной офис)

LAN: 192.168.1.0/24

Чтобы избежать конфликта, сайт A (головной офис) преобразует свою локальную сеть в 10.10.10.0/24 (используется только внутри VPN).

Оба сайта используют одну и ту же подсеть.

Без NAT 1:1 устройства не могут различать локальные и удаленные сети 192.168.1.0/24. Трафик не будет маршрутизироваться правильно.

Участок A — Настройка VPN «участок-участок» с NAT на Zyxel USG FLEX H

Сначала настройте базовую VPN IPSec между двумя устройствами.

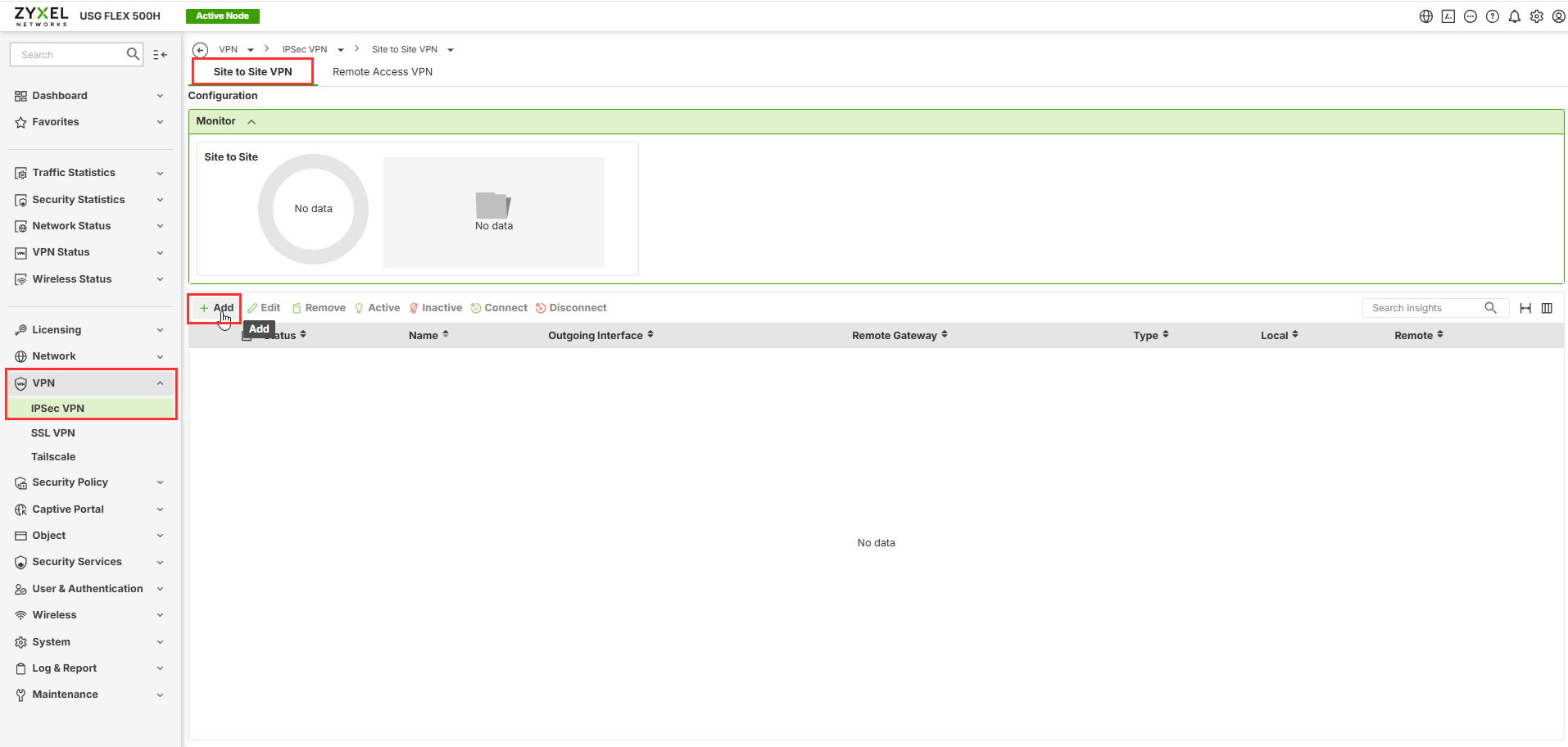

Перейдите в: Веб-интерфейс → VPN → IPSec VPN — VPN «сайт-сайт»

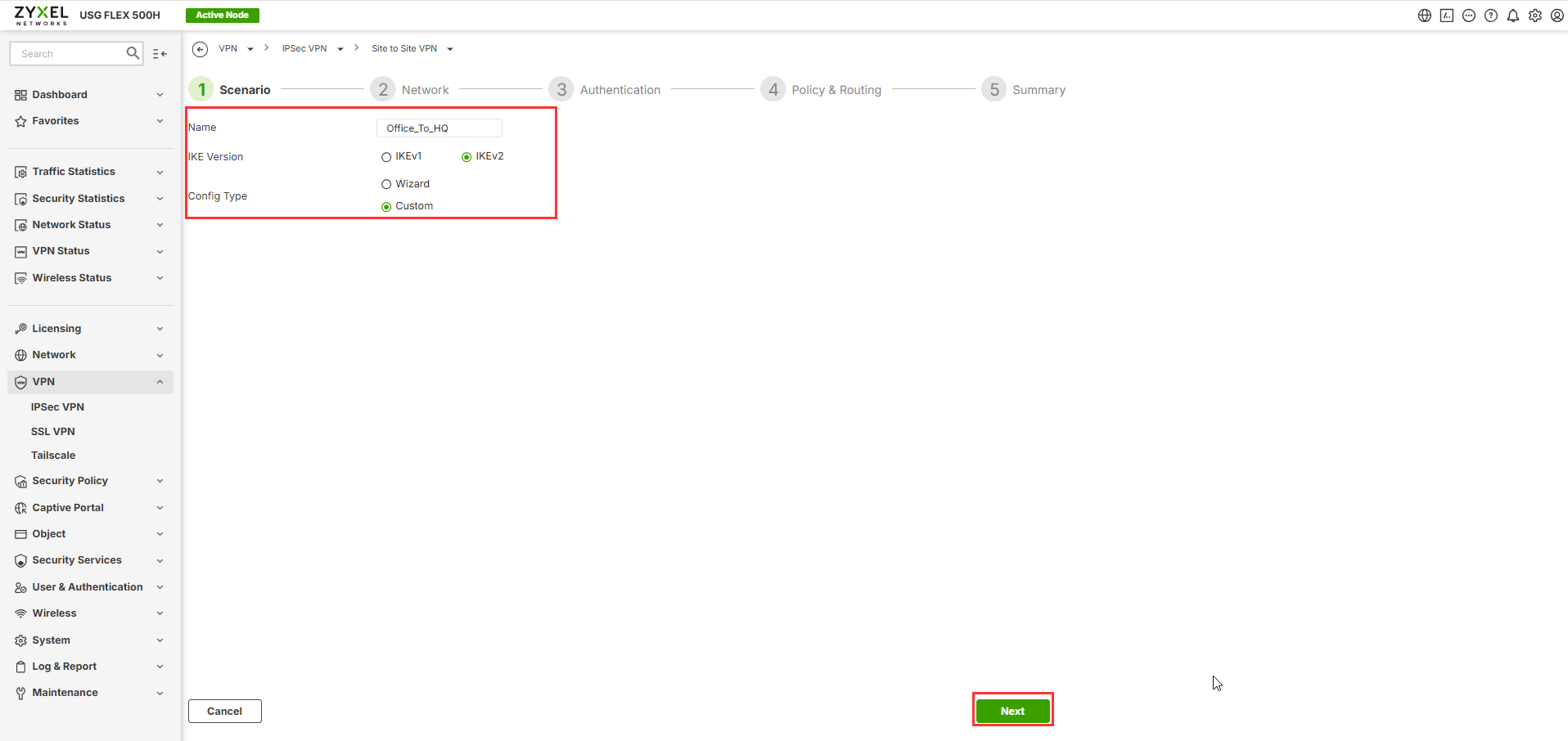

Добавьте новый туннель и установите следующие настройки:

Добавить
Тип: «Между сайтами»
Версия IKE: IKEv2

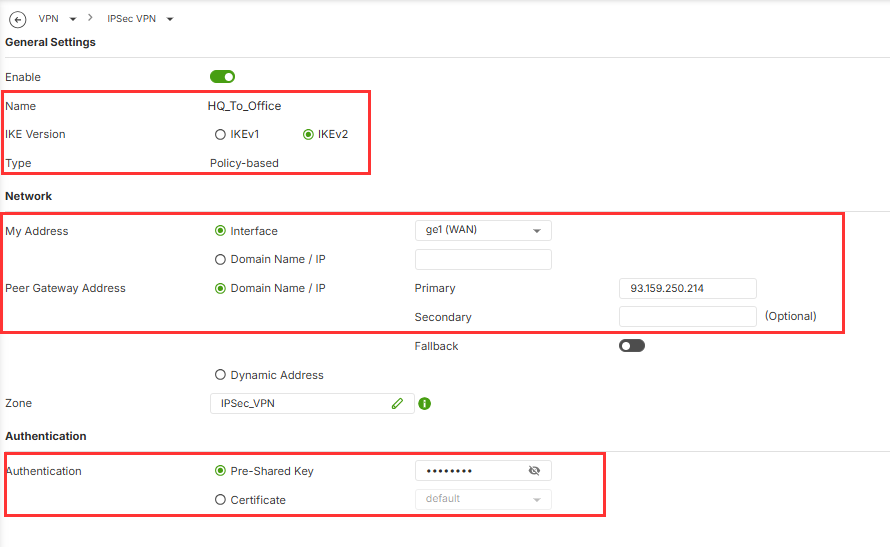

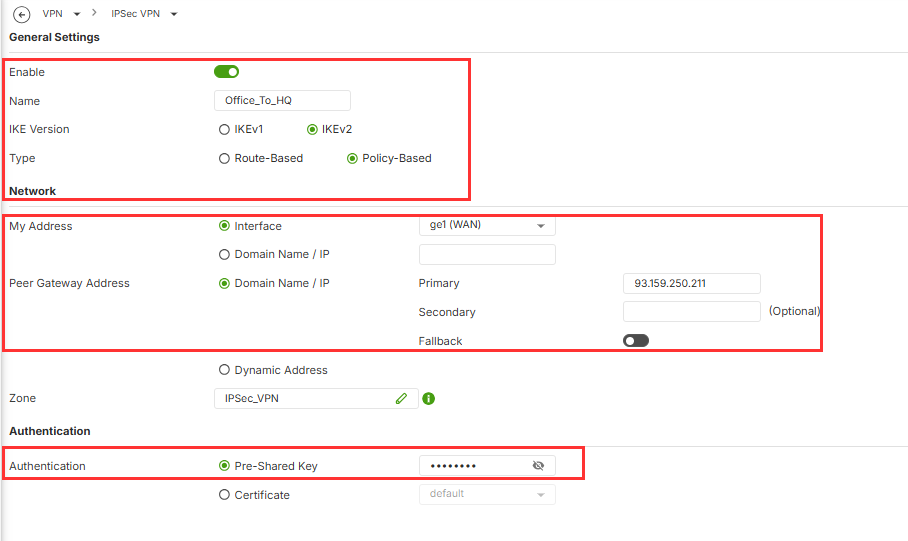

Общие настройки

Включить: ✔

Версия IKE: IKEv2

Тип: На основе политики

Мой адрес: выберите интерфейс WAN

Адрес шлюза-аналога: введите удаленный публичный IP

Аутентификация: предварительно согласованный ключ (одинаковый с обеих сторон)

Шаг 2 — Настройки фазы 1

В разделе «Настройки фазы 1»:
Шифрование: AES128 (или по требованию)
Аутентификация/PRF: SHA1 или SHA256
Группа DH: DH14 (рекомендуется)
Срок действия SA: по умолчанию или по согласованию

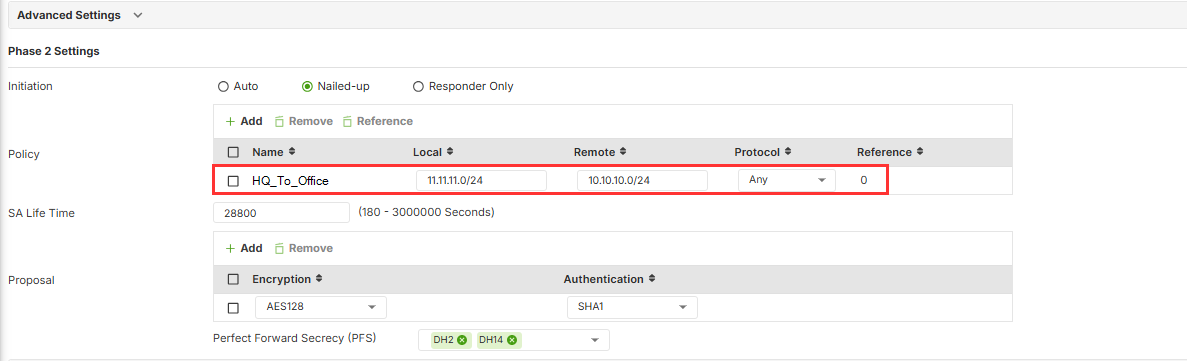

Шаг 3 — Настройки фазы 2

В разделе «Настройки фазы 2» нажмите «Добавить».
Настройки:
Локальный: 11.11.11.0/24
Удаленное: 10.10.10.0/24
Протокол: Любой
PFS: Включить (рекомендуется DH14)

Несмотря на то, что подсети одинаковы, NAT будет обрабатывать преобразование адресов.

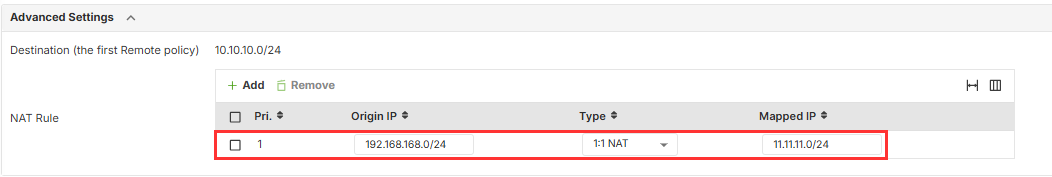

Шаг 4 — Настройка NAT 1:1 (важный шаг)

Перейдите к:

Дополнительные настройки → Пункт назначения (первая удаленная политика) → Правило NAT

Нажмите «Добавить».

Настройте:

IP-адрес источника: 192.168.168.0/24
Тип: NAT 1:1
Сопоставленный IP: 11.11.11.0/24

Примените настройки.

Это гарантирует, что трафик, поступающий в VPN-туннель, преобразуется из:

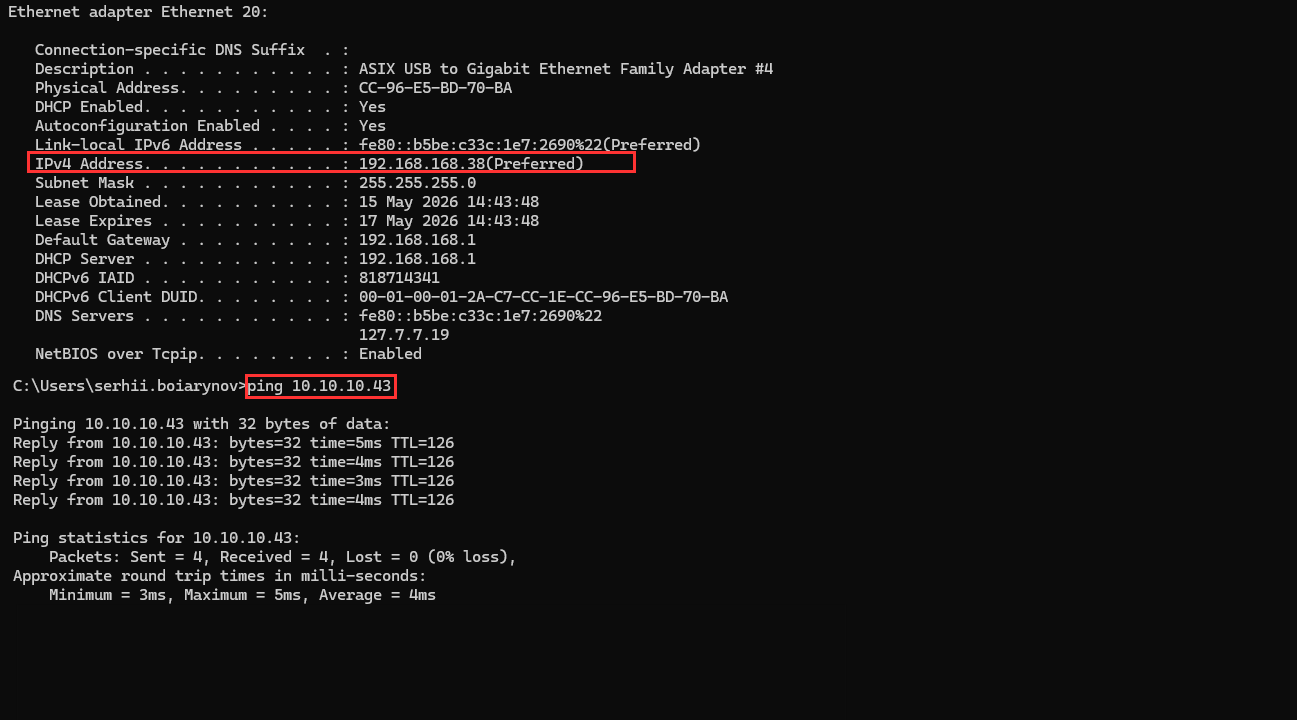

192.168.168.x → 11.11.11.x
