Zyxel Nebula [Коммутатор] - Настройка виртуальной локальной сети управления

Еще есть вопросы? Отправить запрос

Важное уведомление:
Уважаемый покупатель, пожалуйста, обратите внимание, что мы используем машинный перевод для предоставления статей на вашем местном языке. Не весь текст может быть переведен точно. Если есть вопросы или несоответствия в отношении точности информации в переведенной версии, пожалуйста, ознакомьтесь с оригинальной статьей здесь:Original Version

В этой статье мы расскажем вам о том, как настроить устройства Nebula с помощью VLAN управления. VLAN - это виртуальная сеть, которая позволяет нескольким сетям существовать в одной физической сети. Настроив Management VLAN на коммутаторе Nebula, вы можете повысить безопасность сети, отделив трафик управления от пользовательского трафика. В этом руководстве мы рассмотрим процесс настройки Management VLAN на коммутаторе Nebula с помощью центра управления Nebula.

Отказ от ответственности! Данная статья представляет собой общий обзор серии и может быть неприменима к каждой модели,
версии программного обеспечения/прошивки. Перед покупкой или использованием устройства обратитесь к документации по конкретной модели/версии или обратитесь в службу технической поддержки для получения точной информации.

Примечание: Изменение управляющей (MGMT) VLAN на сетевых коммутаторах может вызвать проблемы с синхронизацией конфигурации, особенно если коммутаторы находятся на разных уровнях сетевой иерархии.

Рекомендация по изменению MGMT VLAN: Перед развертыванием рекомендуется изменить управляющую VLAN для сетевых коммутаторов. Обычно это делается по соображениям безопасности или для более эффективной организации сетевого трафика.
Влияние на производственный объект: Однако изменение управляющей VLAN на производственном объекте может привести к осложнениям, особенно при работе с многоуровневой сетевой инфраструктурой.
Проблемы синхронизации конфигурации или отключение коммутаторов нижнего уровня: При изменении управляющей VLAN коммутаторы верхнего уровня могут получить новую конфигурацию первыми. Это означает, что они переключаются на новую сеть VLAN управления, в то время как коммутаторы нижнего уровня могут все еще быть настроены на старую сеть VLAN управления.
Решение: Если вы измените VLAN управления на производственном объекте, вам, возможно, потребуется выполнить корректирующие действия на месте. Это может включать либо сброс коммутаторов к заводским настройкам по умолчанию и повторное добавление устройств в Nebula, либо доступ к локальному графическому интерфейсу каждого коммутатора для ручной настройки VLAN по умолчанию на новую VLAN управления.

Настройка VLAN управления на коммутаторе Nebula

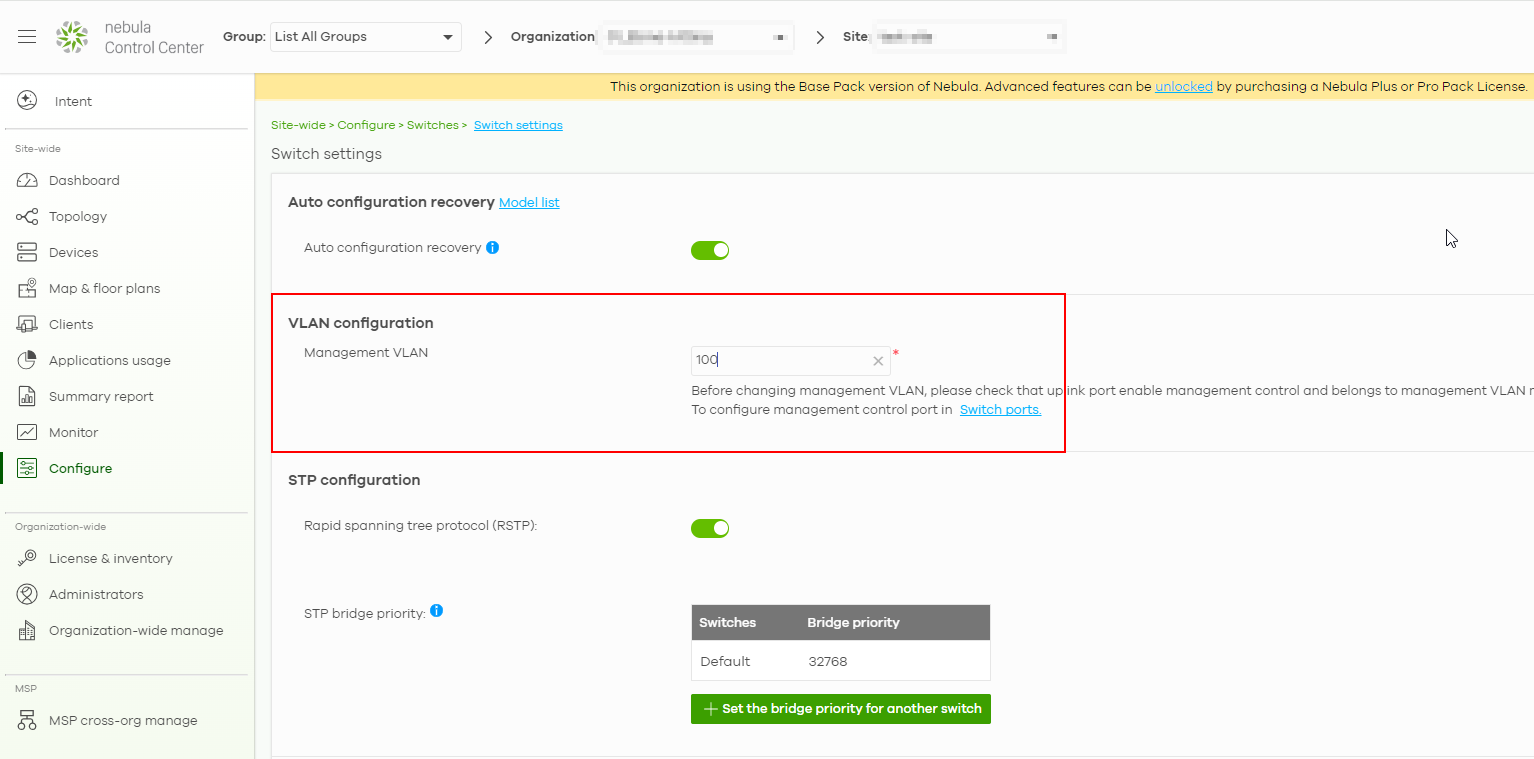

  • Войдите в центр управления Nebula, используя учетные данные своей учетной записи.
  • Перейдите в раздел Конфигурация > Коммутаторы > Настройки коммутатора
  • Измените "Management VLAN" В нашем примере мы используем VLAN100
  • Нажмите кнопку "Сохранить", чтобы сохранить конфигурацию VLAN

После изменения управляемой VLAN вы можете начать добавлять коммутаторы в Nebela или, как уже было сказано, вам может потребоваться локальное подключение к WEB GUI ваших коммутаторов для внесения изменений в управляемую VLAN вручную, или даже сбросить настройки коммутатора до заводских по умолчанию, а затем снова добавить устройство в Nebela.

Изменение управляющей VLAN на коммутаторе

Установите IP-адрес вручную или настройте коммутатор на получение IP-адреса от DHCP-сервера. По умолчанию доступ к коммутатору возможен только через VLAN1, вы можете изменить VLAN управления, если планируете получить доступ к экрану конфигурации через другую VLAN.

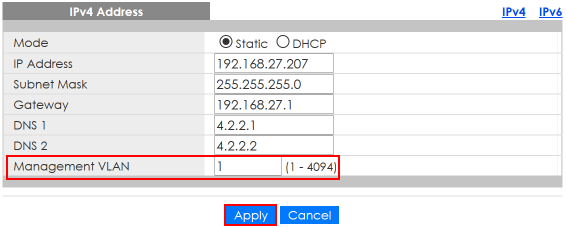

  • Войдите в локальный Web GUE на вашем устройстве
 Go to Configuration > System > IP
  • Измените VLAN управления
  • Нажмите кнопку "Применить"
