Датакоды микропрограммы для точек доступа под контролем USG/Zywall/AP

В этом руководстве будет описан пример того, как можно установить датакод микропрограммы на точки доступа под контролем шлюза USG/Zywall/ATP.

Содержание

1. Проверка версии ZAP

2. Смена источника

3. Проверка доступности микропрограммы

4. Загрузка и применение

5. Опционально: возврат на официальную версию

1. Проверка версии ZAP

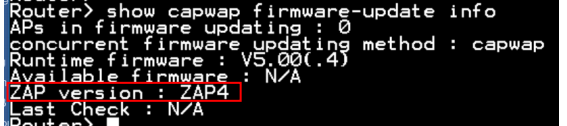

Убедитесь, что контролер использует облако версии ZAP4. Если версия не ZAP4, устройство не обнаружит датакод микропрограммы. Устройство должно обновить микропрограмму до самой последней версии.

CLI > show capwap firmware-update info

2. Смена источника

Пропишите путь к микропрограмме командами:

configure terminal
capwap firmware-update source 5.40(.0)

3. Проверка доступности микропрограммы

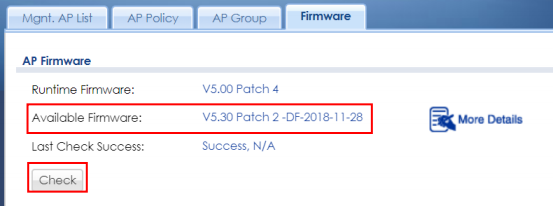

Войдите в GUI устройства и нажмите кнопку "Check". Версия должна появиться в строке "Available Firmware" (версия датакода).

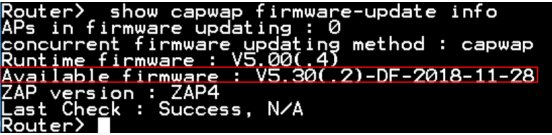

Проверка через CLI.

CLI > show capwap firmware-update info

4. Загрузка и применение

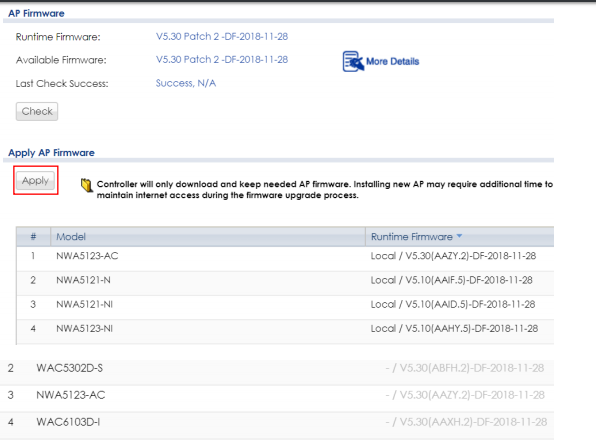

Нажмите кнопку "Apply", чтобы загрузить датакод микропрограммы. Версия микропрограммы показанная в поле "Runtime Firmware" должна смениться на версию с поля "Available Firmware".
Runtime Firmware черным текстом: USG/Zywall сохраняет датакод микропрограммы на устройство.
Runtime Firmware серым текстом: датакод микропрограммы не сохраняется на устройстве. Когда точка доступа будет в статусе онлайн, USG/Zywall загрузит микропрограмму для точки доступа.

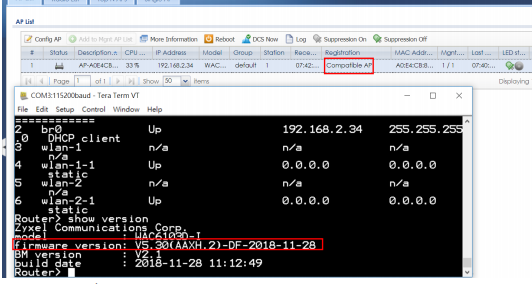

В скриншоте видно, что Runtime Firmware показывается серым цветом текста. Как только подключенная точка доступа WAC6103D-I перейдет в статус онлайн, точка доступа сменит версию микропрограммы на датакод. Статус точки доступа будет отмечен как "Compatible AP" (совместимая точка доступа) так как версия микропрограммы точки будет старше чем версия самого шлюза.

После того, как шлюз закончит загрузку датакода микропрограммы, нужно будет восстановить конфигурацию.

 CLI > configure terminal capwap firmware-update source official

5. Опционально: возврат на официальную версию

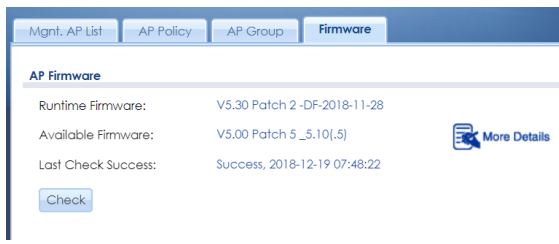

Нажмите кнопку "Check" и убедитесь, что версия микропрограммы в поле "Available Firmware" сменится на официальную версию.
Если нет необходимости устанавливать ее - не нажимайте "Apply".
