Сетевой коммутатор - настройка протокола RSTP (Rapid-Spanning-Tree-Protocol) в кольцевой топологии

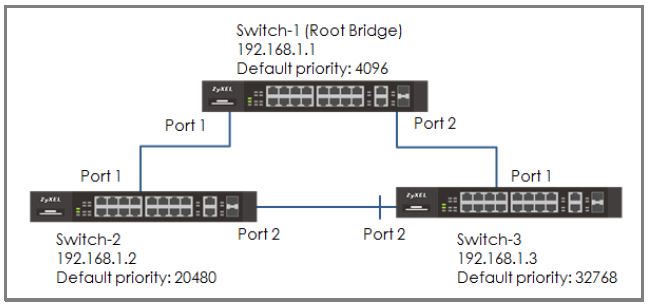

В данном примере администраторам показано, как настроить протокол RSTP (Rapid Spanning Tree Protocol) в кольцевой топологии для реализации резервирования сети.

Настройка RSTP в кольцевой топологии

1. Настройка RSTP в кольцевой топологии

Примечание! Перед завершением настройки RSTP убедитесь, что канал между коммутаторами Switch-2 и Switch-3 не подключен во избежание непреднамеренных петель.

1.1 Настройка коммутатора Switch-1

Войдите в веб-интерфейс и перейдите по адресу

SWITCHING > Spanning Tree Protocol > Spanning Tree Setup

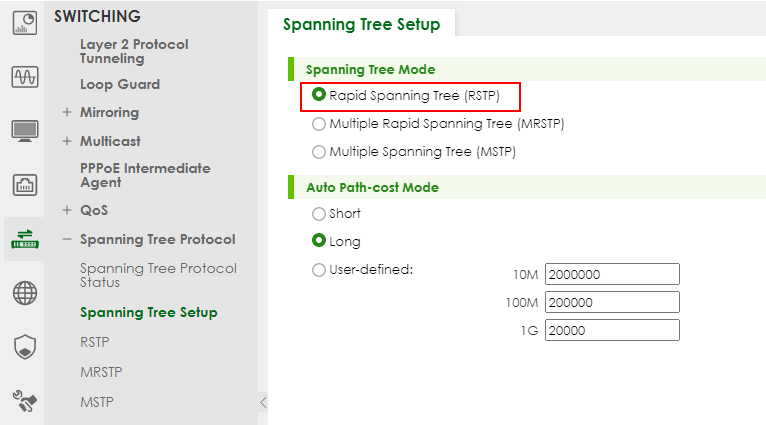

.Проверьте, является ли конфигурация Spanning Tree Rapid Spanning Tree. Если нет, выберите ее и нажмите кнопку "Apply".

3. Настройка коммутатора Switch-1: Войдите в веб-интерфейс и перейдите по адресу:

SWITCHING > Spanning Tree Protocol > RSTP

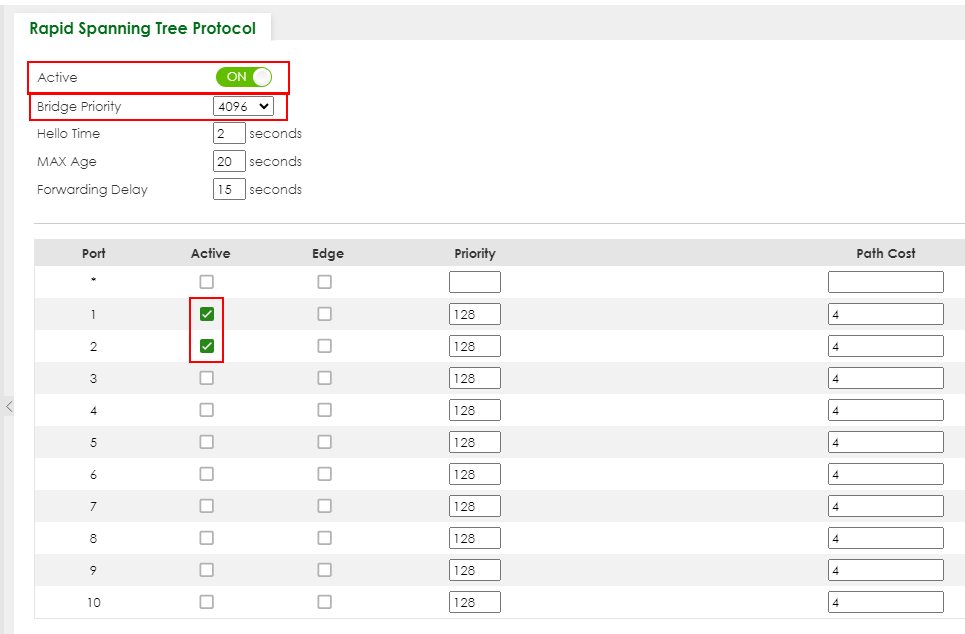

Затем установите флажок "Active". Установите приоритет моста = 4096. Активный порт 1, 2. Нажмите кнопку "Применить".

1.2 Настройка коммутатора-2

1. Войдите в веб-интерфейс и перейдите в раздел:

SWITCHING > Spanning Tree Protocol > Spanning Tree Setup

Проверьте, является ли конфигурация Spanning Tree Rapid Spanning Tree. Если нет, выберите его и нажмите кнопку "Apply".

2. Настройте RSTP, перейдя по ссылке:

SWITCHING > Spanning Tree Protocol > RSTP

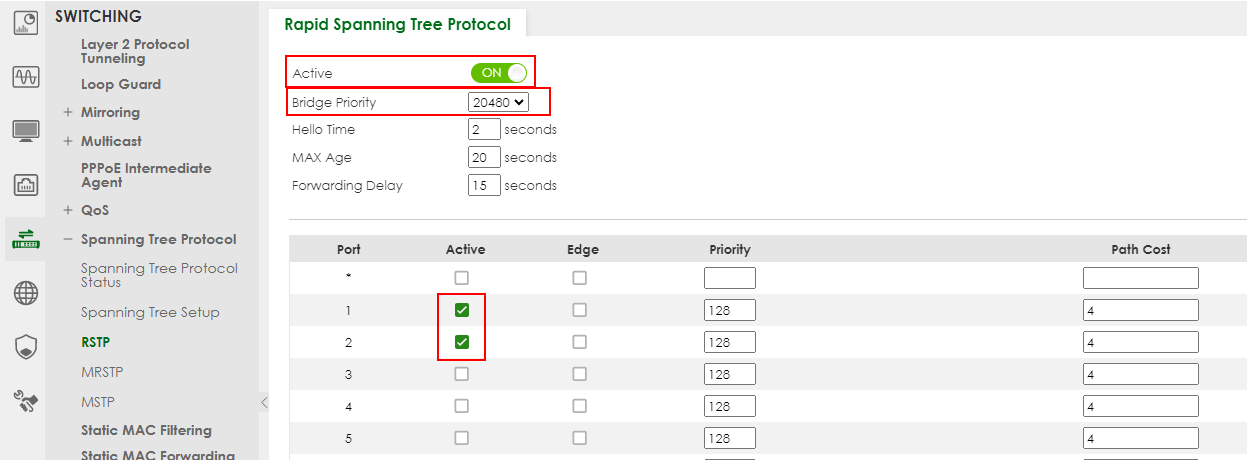

Затем установите флажок "Active". Установите приоритет моста = 20480. Активируйте порты 1, 2. Нажмите кнопку "Применить".

1.3 Настройка коммутатора-3

Войдите в веб-интерфейс и перейдите в меню Menu > Advanced Application > Spanning Tree Protocol > Configuration. Проверьте, является ли конфигурация Spanning Tree Rapid Spanning Tree. Если нет, выберите его и нажмите кнопку "Apply".

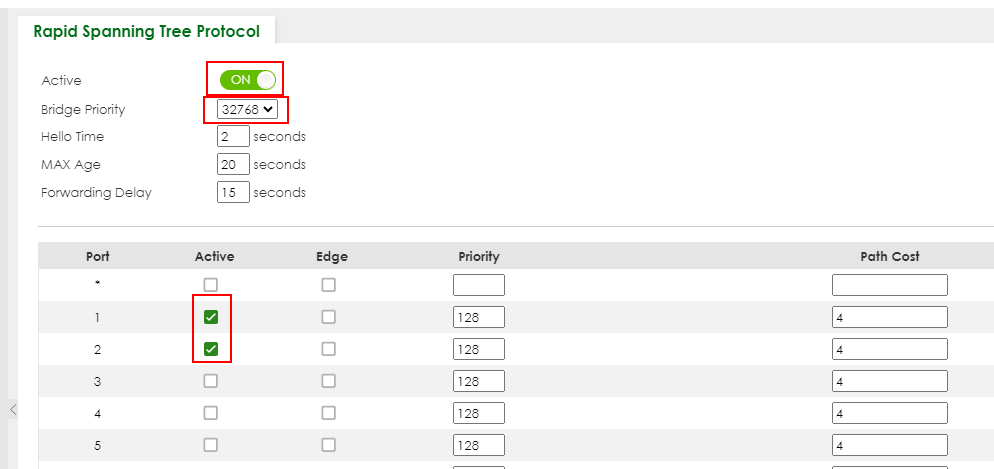

4. Настройте коммутатор-3: войдите в веб-графический интерфейс и перейдите в меню Menu > Advanced Application > Spanning Tree Protocol > RSTP. Установите флажок "Active". Установите приоритет моста = 32768. Активируйте порты 1, 2. Нажмите кнопку "Применить".

1. Наконец, подключите соединение между Switch-2 и Switch-3.

1.4 Проверка результата

• Проверьте состояние коммутатора Switch-1:

Перейти к:

SWITCHING > Spanning Tree Protocol > Spanning Tree Protocol Status

Идентификатор корневого моста и идентификатор нашего моста должны быть одинаковыми. Это означает, что Switch-1 является корневым мостом. Оба порта 1 и 2 должны находиться в состоянии FORWARDING , а их роли - Designated Ports.

* Старый графический интерфейс

Проверка состояния коммутатора-2

Перейти к:

SWITCHING > Spanning Tree Protocol > Spanning Tree Protocol Status

и проверьте состояние портов коммутатора Switch-2. Порт 1 должен быть корневым портом в состоянии FORWARDING , а порт 2 должен быть назначенным портом , также находящимся в состоянии FORWARDING .


* Старый графический интерфейс

Проверка состояния порта Switch-3

Перейдите в меню Menu > Advanced Application > Spanning Tree и проверьте состояние портов коммутатора Switch-3. Порт 1 должен быть корневым портом в состоянии FORWARDING , а порт 2 - альтернативным портом в состоянии DISCARDING .

Note! Don't forget to save the configuration to not lose it when rebooting the switch

2) Настройка RSTP в кольцевой топологии (Legacy GUI)

1. Перед завершением настройки RSTP убедитесь, что канал между коммутаторами Switch-2 и Switch-3 не подключен во избежание непреднамеренных петель.

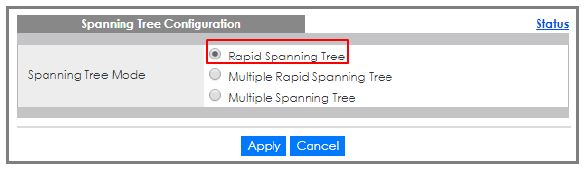

2. Настройте коммутатор-1: войдите в веб-интерфейс и перейдите в меню Menu > Advanced Application > Spanning Tree Protocol > Configuration. Проверьте, является ли конфигурация Spanning Tree протоколом Rapid Spanning Tree. Если нет, выберите его и нажмите кнопку "Apply".


3. Настройка коммутатора Switch-1: Войдите в веб-интерфейс и перейдите в меню Menu > Advanced Application > Spanning Tree Protocol > RSTP. Установите флажок "Active". Установите приоритет моста = 4096. Активируйте порты 1, 2. Нажмите кнопку "Применить".

4. Настройка коммутатора Switch-2: Войдите в веб-интерфейс и перейдите в меню Menu > Advanced Application > Spanning Tree Protocol > Configuration. Проверьте, является ли конфигурация Spanning Tree протоколом Rapid Spanning Tree. Если нет, выберите его и нажмите кнопку "Применить".

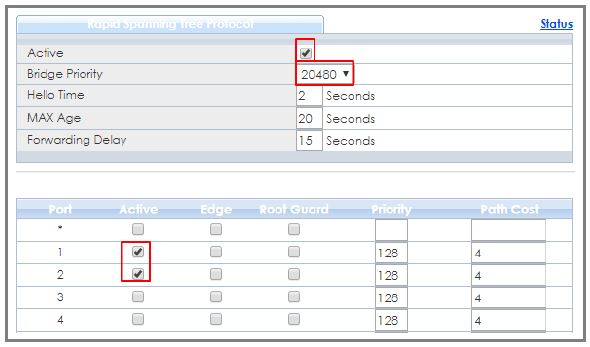

5. Настройка коммутатора Switch-2: Войдите в веб-интерфейс и перейдите в меню Menu > Advanced Application > Spanning Tree Protocol > RSTP. Установите флажок "Active". Установите приоритет моста = 20480. Активируйте порты 1, 2. Нажмите кнопку "Применить".

6. Настройка коммутатора-3: Войдите в веб-интерфейс и перейдите в меню Menu > Advanced Application > Spanning Tree Protocol > Configuration. Проверьте, является ли конфигурация Spanning Tree Rapid Spanning Tree. Если нет, выберите его и нажмите кнопку "Применить".

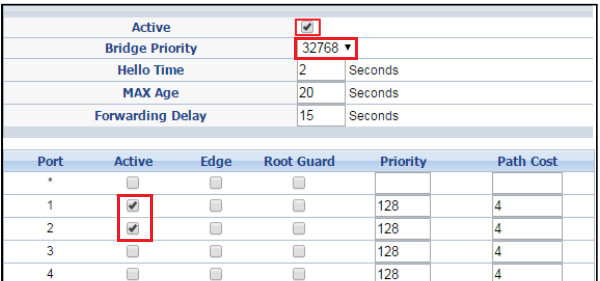

7. Настройка коммутатора-3: Войдите в веб-интерфейс и перейдите в меню Menu > Advanced Application > Spanning Tree Protocol > RSTP. Установите флажок "Active". Установите приоритет моста = 32768. Активируйте порты 1, 2. Нажмите кнопку "Применить".

8. Наконец, подключите соединение между Switch-2 и Switch-3.

2. Протестируйте результат

• Проверьте состояние коммутатора Switch-1: перейдите в меню Menu > Advanced Application > Spanning Tree Protocol. Идентификатор корневого моста и идентификатор нашего моста должны быть одинаковыми. Это означает, что Switch-1 является корневым мостом. Оба порта 1 и 2 должны находиться в состоянии FORWARDING , а их роли - Designated Ports.

• Проверьте состояние коммутатора Switch-2: перейдите в меню Menu > Advanced Application > Spanning Tree и проверьте состояние порта Switch-2. Порт 1 должен быть корневым портом в состоянии FORWARDING , а порт 2 должен быть назначенным портом , также находящимся в состоянии FORWARDING .




• Проверьте состояние коммутатора Switch-3: перейдите в меню Menu > Advanced Application > Spanning Tree и проверьте состояние порта Switch-3. Порт 1 должен быть корневым портом в состоянии FORWARDING , а порт 2 - альтернативным портом в состоянии DISCARDING .



3. Что может пойти не так

• Если устройство Root Bridge оказалось не таким, как ожидалось:

1. Понизьте приоритет Spanning Tree этого устройства.
2. Увеличьте приоритет Spanning Tree других устройств.

• Коммутатор с наименьшим приоритетом моста станет корневым мостом. Если приоритеты одинаковы, то корневым мостом будет коммутатор с наименьшим MAC-адресом .
• Если доступ к управлению коммутаторами невозможен, а светодиодные индикаторы портов коммутатора постоянно мигают, то восстановить доступ к управлению можно, удалив или отключив все избыточные каналы связи, чтобы разорвать кольцо.
  Такое часто происходит до настройки Spanning Tree на устройствах или при неправильной настройке Spanning Tree.
