В этой статье показано, как настроить стекирование на switch. Стекирование switch вместе позволяет достичь избыточности в вашей сети для ваших серверов и другого оборудования. Здесь также показано, как настроить резервный и основной switch, а также агрегацию каналов для switches. Включая как новый, так и старый графический интерфейс.

Введение в стекирование Switch

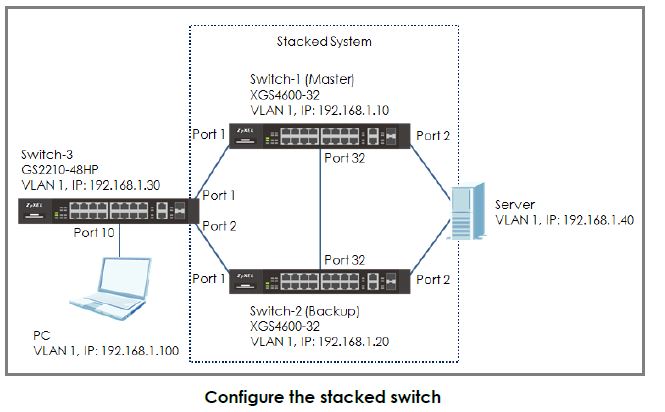

Этот пример показывает администраторам, как настроить стекирование switch для обеспечения высокой доступности серверов. В этом примере мы объединяем Switch-1 и Switch-2 в один логический switch. Благодаря объединению switch, даже если один switch выйдет из строя, клиенты все равно смогут связаться с сервером. Это обеспечивает высокую доступность серверов. Этот пример предписывает администраторам отключить все каналы связи перед настройкой switches, чтобы избежать сбоев в работе сети, вызванных широковещательными штормами.

Настройка стекирования для Switch 1 и 2

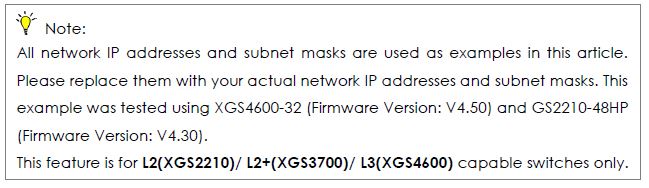

Примечание: Все сетевые IP-адреса и маски подсети используются в этой статье в качестве примеров. Пожалуйста, замените их реальными сетевыми IP-адресами и масками подсети. Этот пример был протестирован на XGS3800-28 (версия прошивки: V4.80) и GS2220-50HP (версия прошивки: V4.80).

Настройка Switch-1

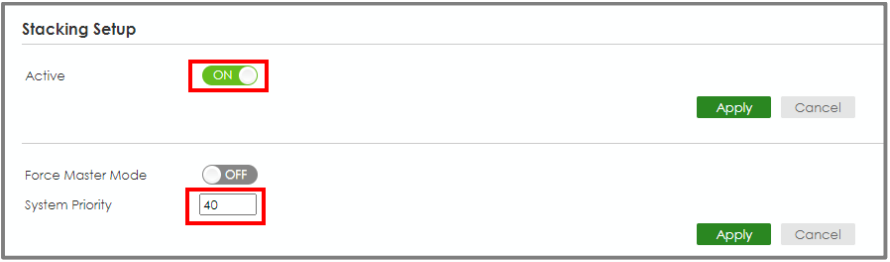

Войдите в веб-интерфейс и перейдите в меню Menu > System > Stacking > Stacking Setup. Введите приоритет системы (чем выше число, тем выше приоритет стать ведущим) и нажмите "Применить". Включите параметр Active и нажмите "Применить".

Switch-1 перезагрузится.

Настройка Switch-2

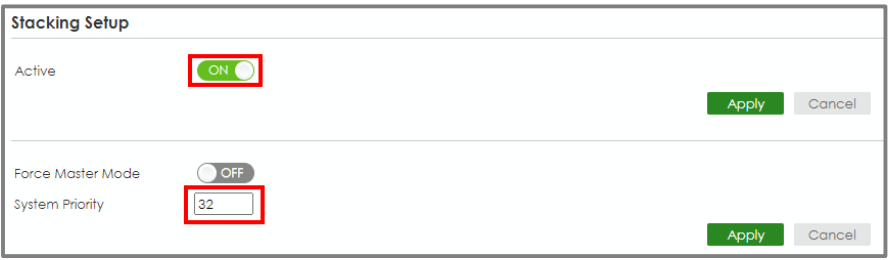

Войдите в веб-интерфейс и перейдите в меню Menu > System >Stacking > Stacking Setup. Введите приоритет системы (чем выше число, тем выше приоритет стать ведущим) и нажмите "Применить". Включите параметр Active и нажмите "Применить".

Switch-2 перезагрузится.

Подключите Switch-1 и Switch-2 к порту 28 с помощью 10-гигабитного трансивера.

Switch-1 и Switch-2 превращаются в стекированный switch.

Светодиодный индикатор Stack ID на передней панели switches должен отображать "1" и "2".
Примечание: В этом примере мы установили приоритет Switch-1 выше, чем Switch-2. Поэтому Switch-1 станет ведущим.

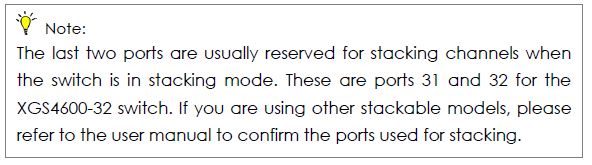

Примечание: Последние четыре порта обычно резервируются для каналов стекирования, когда switch находится в режиме стекирования. Это порты 25, 26, 27 и 28 для XS3800-28 switch. Если вы используете другие стекируемые модели, обратитесь к руководству пользователя, чтобы уточнить порты, используемые для стекирования.

Не забудьте сохранить конфигурацию.

Настройка агрегации каналов на стекированном switch

Подключитесь к стекированному switch и настройте агрегацию каналов.

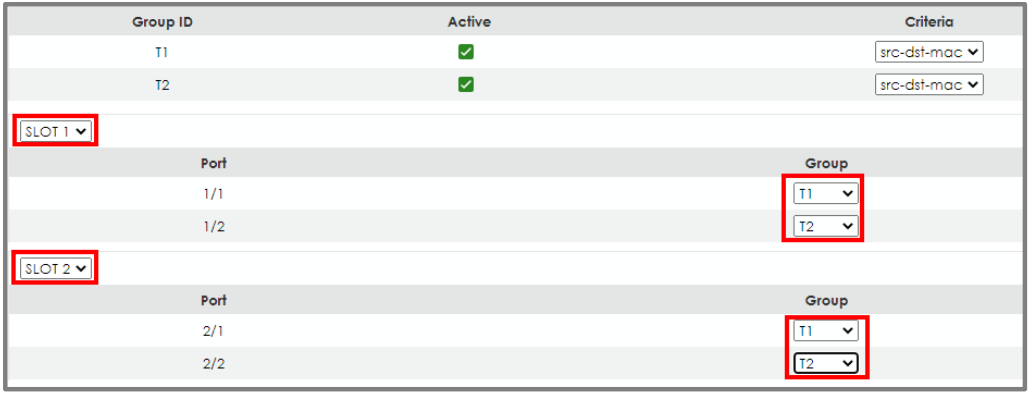

Войдите в веб-интерфейс и перейдите в меню Menu > Port > Link Aggregation > Link Aggregation Setting. Активируйте T1 и T2. Выберите SLOT 1 и установите группу портов 1/1 и 1/2 как T1 и T2, соответственно.

Нажмите "Применить".

Выберите SLOT 2 и установите группу портов 2/1 и 2/2 как T1 и T2 соответственно. Нажмите "Применить".

Настройка протокола управления

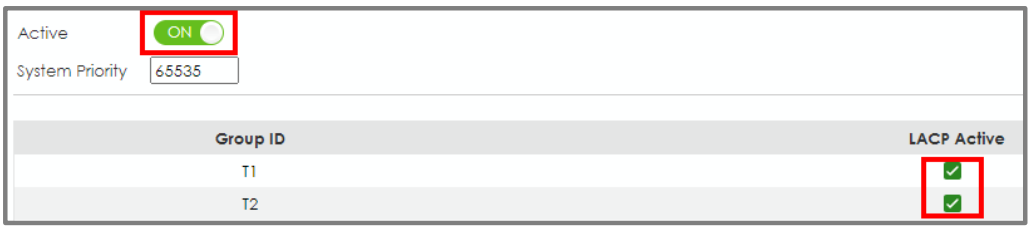

Перейдите в меню Menu > Port > Link Aggregation > Link Aggregation Control Protocol. Установите флажок "Активный", а также для T1 и T2.

Настройка агрегации каналов на Switch-3

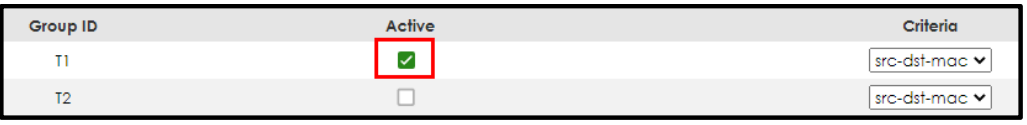

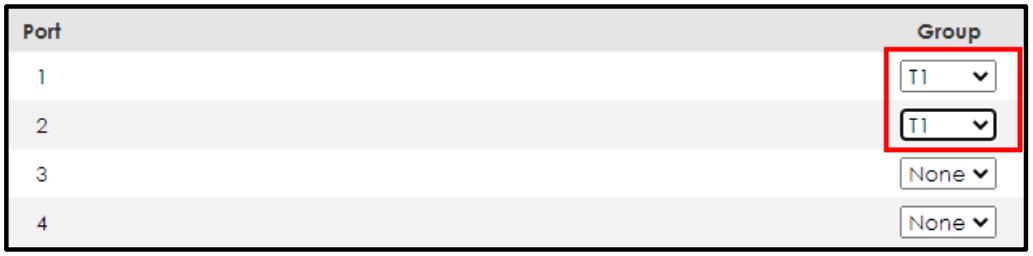

1 Перейдите в меню Menu > Port > Link Aggregation > Link Aggregation setting. (Если вы используете прошивку V4.70, перейдите в Меню > Расширенное приложение > Агрегация каналов > Настройка агрегации каналов). Установите флажок Active для T1 и выберите порт 1 и 2 как Group T1.

Нажмите "Применить".

3 Перейдите в меню Menu > Port > Link Aggregation > Link Aggregation Control Protocol. (Если вы используете прошивку V4.70, перейдите в меню > Advanced Application > Link Aggregation > Link Aggregation Setting >LACP)

Установите флажок "Active" (Активный), а также для T1.

Проверьте результат

1 Настройте Link Aggegation между двумя сетевыми картами сервера и подключите эти порты к портам 1/2 и 2/2 стекированного switch.

2 С помощью ПК выполните пинг сервера (192.168.1.40). После нескольких попыток пинга попробуйте выключить Switch-1 (Master down). Несколько раз на экране появится сообщение "timed out", а затем пинг снова станет успешным, когда Switch-2 (Backup) станет новым Master.

Что может пойти не так

1. Порты стекирования обычно являются последними 2 портами switch. Если вы соедините два устройства switch с помощью нестекирующего порта, вы обнаружите, что два устройства switch не образуют стекирующую систему.
2. Не забудьте сохранить конфигурацию перед проведением теста. Если вы забудете сохранить конфигурацию, после перезагрузки все настройки будут потеряны. Поэтому агрегация каналов исчезнет.

Настройка стекирования с помощью старого веб-интерфейса

Настройка Switch-1 и Switch-2 для стекирования

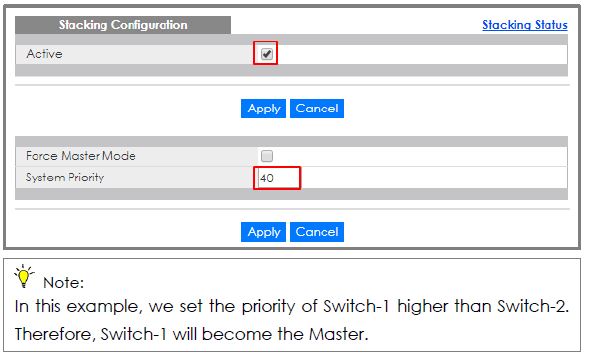

1. Настройка Switch-1: Войдите в веб-интерфейс и перейдите в Меню > Основные настройки > Стекирование > Конфигурация. Введите приоритет системы (чем выше число, тем выше приоритет стать ведущим) и нажмите "Применить". Установите флажок "Active" и нажмите "Apply". Switch-1 перезагрузится.

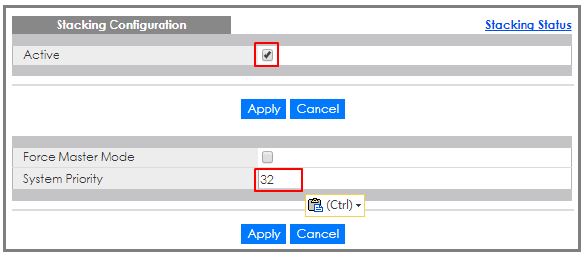

2. Настройка Switch-2: Войдите в веб-интерфейс и перейдите в Меню > Основные настройки > Стекирование > Конфигурация. Введите приоритет системы (чем выше число, тем выше приоритет стать ведущим) и нажмите "Применить". Установите флажок "Active" и нажмите "Apply". Switch-2 перезагрузится.



3. Подключите Switch-1 и Switch-2 к порту 32 с помощью 10-гигабитного трансивера.



4. Switch-1 и Switch-2 превращаются в стек Светодиодный индикатор Stack ID на передней панели switches должен отображать "1" и "2".

5. Не забудьте сохранить конфигурацию.

Настройка агрегации каналов на стекированном switch

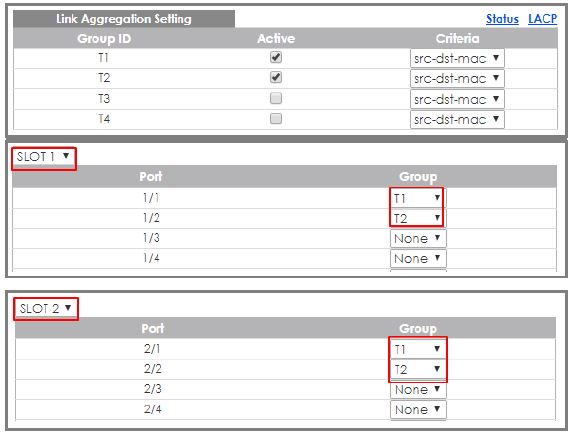

1. Подключитесь к стекированному switch. Войдите в веб-интерфейс и перейдите в меню Menu > Advanced Application > Link Aggregation > Link Aggregation Setting. Активируйте T1 и выберите SLOT 1 и установите группу портов 1/1 и 1/2 как T1 и T2, соответственно. Нажмите "Применить". Выберите SLOT 2 и установите группу портов 2/1 и 2/2 как T1 и T2 соответственно. Нажмите "Применить".



2. Перейдите в Меню > Дополнительные приложения > Агрегация каналов > Настройка агрегации каналов >LACP. Установите флажок "Активно" для T1 и T2.



Настройка агрегации каналов на Switch-3

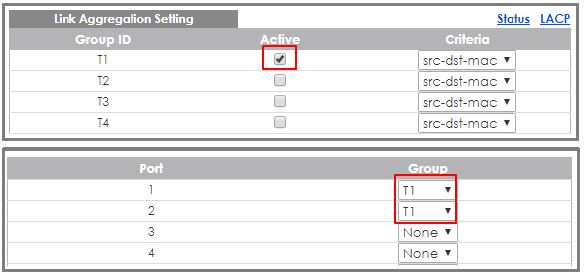

1. Перейдите в Меню > Дополнительные приложения > Агрегация каналов > Настройка агрегации каналов. Установите флажок Active для T1 и выберите порт 1 и 2 в качестве Group Нажмите "Применить".

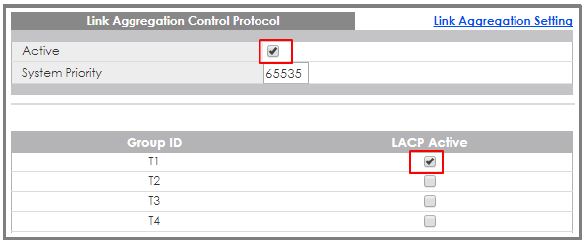

2. Перейдите в меню > Advanced Application > Link Aggregation > Link Aggregation Setting >LACP. Установите флажок "Активно" и нажмите "Применить".



Проверьте результат

1. Настройте Link Aggegation между двумя сетевыми картами сервера и подключите эти порты к портам 1/2 и 2/2 стекированного устройства switch.

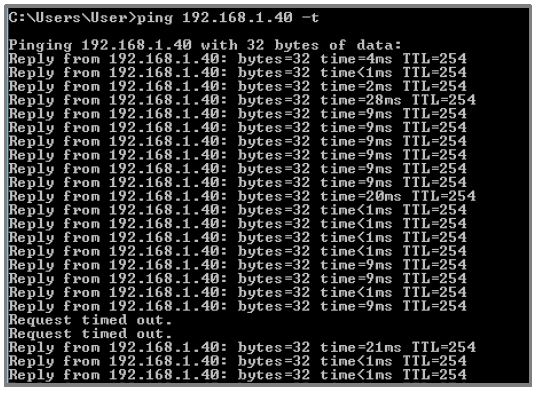

2. С помощью ПК выполните пинг сервера (192.168.1.40). После нескольких попыток пинга попробуйте выключить Switch-1 (Master down). Несколько раз на экране появится сообщение "timed out", а затем пинг снова станет успешным, когда Switch-2 (Backup) станет новым Master.



Что может пойти не так

• Порты для стекирования обычно являются последними двумя портами Если вы подключите два устройства switch, используя порт без стекирования, вы обнаружите, что два устройства switch не образуют систему стекирования.

• Если вы забудете сохранить конфигурацию, после перезагрузки все настройки будут потеряны. Поэтому агрегация каналов исчезнет.
