В настоящее время IP-телефоны широко используются в офисных средах, поэтому предоставление голосовому трафику более высокого приоритета является важным моментом при проектировании сети. В обычном сценарии IP-телефон подключается к коммутатору на одном конце, а к ПК или ноутбуку на другом конце устанавливается мостовое соединение между двумя устройствами. В этом случае Voice VLAN является важной функцией, используемой для простой маркировки и определения приоритета голосовых пакетов с IP-телефона, разделяя пакеты данных с ПК. В приведенном ниже руководстве по настройке целью является разделение трафика между IP-телефоном и ПК без необходимости устанавливать для них отдельные теги VLAN. Коммутатор будет добавлять VLAN-метки для голосовых пакетов и пакетов данных отдельно при их получении и последующей пересылке на восходящий канал.

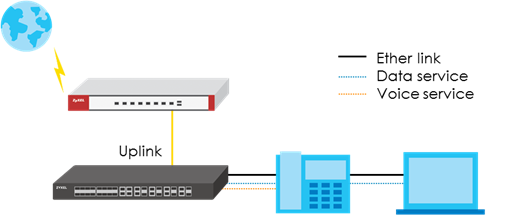

Сценарий:
Конфигурации для облачного коммутатора Nebula Cloud Switch
Следующие шаги применимы для коммутаторов, поддерживаемых в Nebula Control Center.
1. Настройте порты коммутатора
2. Настройте голосовую виртуальную локальную сеть
1. Настройка портов коммутатора
В данном примере для коммутаторов Nebula сети data и Voice VLAN отделены от VLAN управления.
Перейдите к:
Site-wide > Configure > Switches > Switch Port

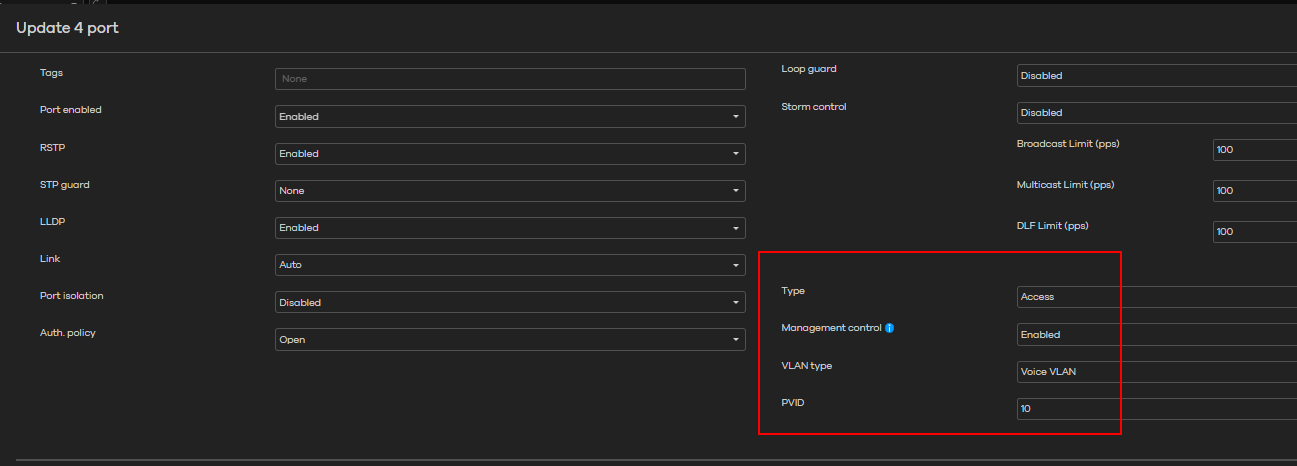

Выберите и отредактируйте порт(ы), подключенные к IP-телефонам, и установите тип порта как "доступ". Назначьте портам PVID. PVID используется для маркировки пакетов данных идентификатором VLAN. Далее мы используем функцию "Voice VLAN" для идентификации голосовых пакетов на коммутаторе.
2. Настройка голосовой виртуальной локальной сети
Перейдите в раздел:
Site-wide > Configure > Switches > Switch Settings

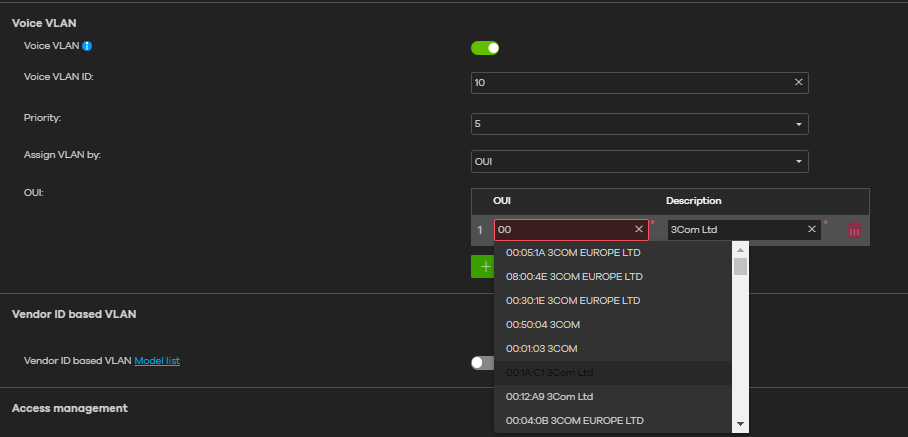

Затем настройте параметры Voice VLAN. Укажите VLAN ID и OUI-адреса IP-телефонов. OUI - это первые 3 байта (первые шесть цифр) MAC-адреса, которые обозначают производителя. Указывая MAC-адрес IP-телефона, коммутатор может соответствующим образом идентифицировать голосовой трафик. Облачный коммутатор Nebula поддерживает до 6 OUI производителей.
После сохранения настроек Voice VLAN все коммутаторы на одном сайте Nebula смогут распознавать и определять приоритеты голосового трафика.
3. Резюме
Данное руководство демонстрирует простоту настройки голосовых VLAN на коммутаторах, управляемых из облака. В целом разделение VLAN и определение правил для данных и голоса позволило достичь цели приоритезации голосового трафика без дополнительной настройки на IP-телефонах.
