Четырехдиапазонный ретранслятор Magic Office — обеспечьте покрытие мобильным сигналом весь ваш офис!

На современном конкурентном рынке надежное мобильное покрытие стало необходимым условием для таких предприятий, как рестораны, розничные магазины и склады, особенно в районах с плохим качеством сигнала. Клиенты ожидают бесперебойной связи, и слабый мобильный сигнал может повлиять на их впечатления не меньше, чем качество продукта или услуги.

В этой статье представлено новое решение Zyxel для покрытия мобильным сигналом внутри помещений «Magic Office», разработанное для решения проблем с сигналом в сложных условиях. Мы расскажем вам об установке, настройке и устранении неполадок этого инновационного продукта, который использует сигнал 5G для создания сети, охватывающей несколько помещений, благодаря стратегически размещенным антеннам. По завершении настройки у вас будет надежная мобильная сеть для помещений, которая обеспечит постоянную связь и доступность вашего бизнеса, повышая как удовлетворенность клиентов, так и их лояльность.

MagicOffice с зоной покрытия до 900 квадратных метров — это лучшее решение.

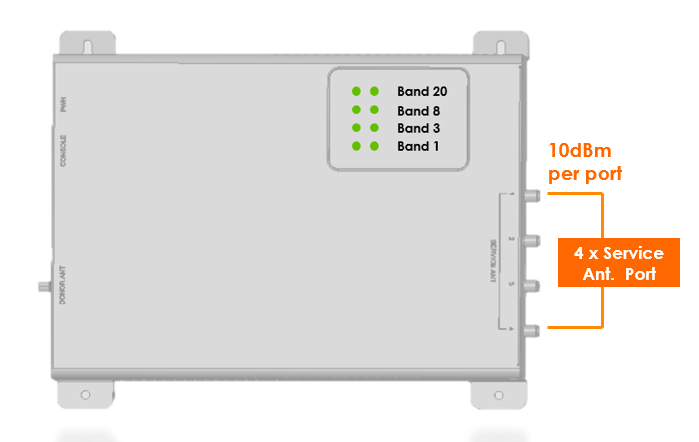

Позиционирование Для небольших офисов, баров, ресторанов или магазинов, которым требуется улучшение покрытия мобильной сети внутри помещений Покрытие до 900 м² Преимущества Поддержка 2G, 3G, 4G, 5G-NRFDD, NB-IoT Одновременная поддержка 4 диапазонов (B1, 3, 8, 20) Гарантированная производительность голосовой связи и передачи данных Простая установка с помощью комплекта инструментов Выберите вариант, который лучше всего подходит для вашей среды. Простое планирование покрытия 4 сервисных антенных порта SMA, каждый из которых покрывает площадь 15x15 м с помощью 25-метрового гибкого коаксиального кабеля.

Мгновенная оптимизация сигналов сотовой связи в помещении и расширение зоны покрытия

Установка донорской антенны имеет решающее значение для решения с мобильным ретранслятором, поскольку уровень и качество сигнала донора существенно влияют на покрытие сигнала в помещении, качество связи и скорость передачи данных.
Для системных интеграторов в сфере IBS измерение сигнала донорской антенны и ее установка являются основными задачами; для ИТ-системных интеграторов эти задачи могут быть сложными, как искусство, поскольку для их выполнения обычно требуется специалист по радиочастотам, который должен провести обследование объекта перед развертыванием.
Благодаря интеллектуальному дизайну системы, такому как автоматическая регулировка усиления (AGC), предотвращение колебаний и автоматическая настройка уровня, а также интуитивным и понятным светодиодным индикаторам на офисном ретрансляторе, измерение сигнала донора и установка ретранслятора теперь стали простыми, как 1-2-3.
В данном документе представлено пошаговое руководство по установке MagicOffice, включая выбор донорской антенны, определение сигнала донора, установку донорской и рабочей антенн, а также интерпретацию светодиодных индикаторов, что позволяет мгновенно подключить ретранслятор MagicOffice к сети и подготовить его к работе.

Выбор донорской антенны
Наружная направленная антенна (антенна Яги или логопериодическая антенна)

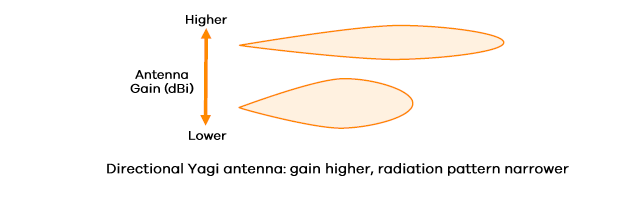

Направленная антенна Яги передает или принимает сигналы, поступающие из определенного направления. Она идеально подходит в качестве донорской антенны для связи с удаленной базовой станцией (BTS) или для зон с очень слабым сигналом. С другой стороны, коэффициент усиления антенны выше благодаря ее направленности, а луч передачи намного уже и более сфокусирован.
Следовательно, если сценарий установки предполагается в сельской местности с очень слабым сигналом, например, всего 1 деление, или при развертывании нескольких операторов в одном месте, где один конкретный оператор передает более слабый сигнал по сравнению с другими операторами:

В этих сценариях направленная антенна имеет преимущества, поскольку ее можно направить на BTS с более слабым сигналом.

Однако, если уровень и качество сигнала внешнего донора хорошие, например, 3 деления, или разница в силе сигнала между несколькими операторами достаточно сбалансирована, выбор направленной антенны в качестве донорской антенны будет невыгодным для данной установки. В этом случае лучшим вариантом будет наружная панельная антенна.

Наружная панельная антенна
Наружная панельная антенна также является разновидностью направленной антенны.

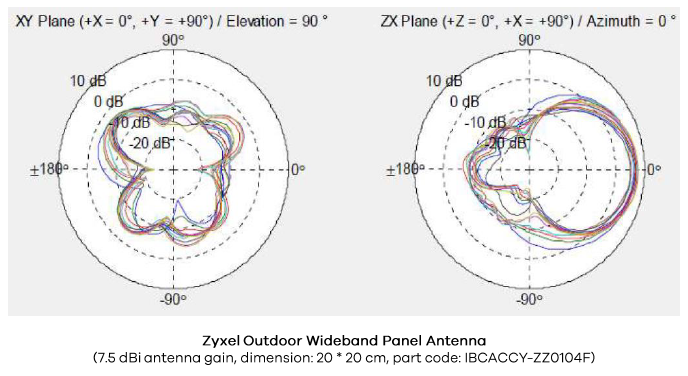

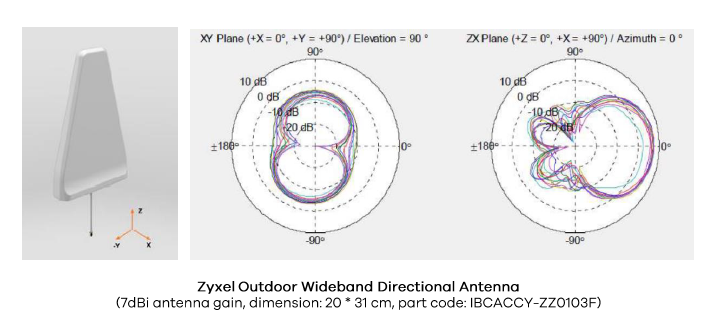

Тем не менее, в отличие от направленной антенны Яги, которая имеет сфокусированный луч передачи (например, плоскость ZX имеет более узкий горизонтальный угол, а плоскость XY — меньший вертикальный угол для передачи и приема сигнала) и требует тщательной настройки направления антенны для хорошего приема сигнала BTS, панельная антенна имеет более широкий луч для передачи и приема сигнала.

Если уровень сигнала внешнего донора высокий или разница в сигналах между несколькими операторами сбалансирована, выбор наружной панельной антенны позволит сэкономить время и усилия на настройке направления антенны.

Поиск подходящего места для установки донорской антенны

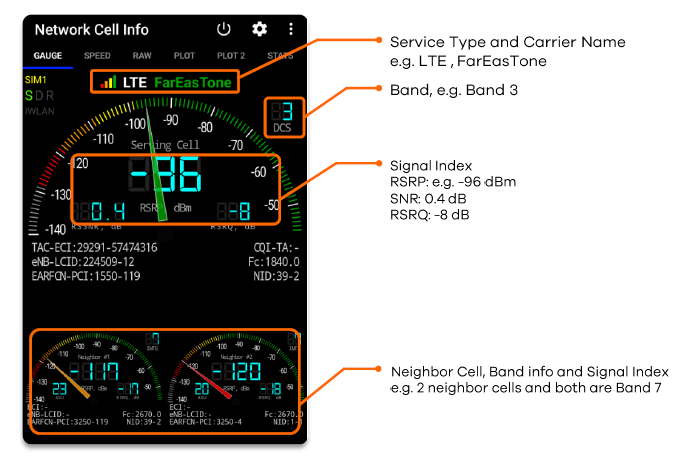

Вариант 1: приложение для Android «Network Cell Info»

* Подготовьте 1 или 2 телефона Android с поддержкой двух SIM-карт и SIM-карт нескольких операторов
для обследования объекта.

* Пройдитесь вокруг здания

* Разница в сигнале между операторами
и определите, что лучший донор должен быть не далее 20 дБ от
местоположения сигнала с помощью Android, обеспечьте сбалансированную мощность
Приложение «Информация о сотовой сети». Мощность.

Вариант 2: Анализатор спектра (например, RF Explorer от Seeed Studio) плюс веб-сайт «Spectrummonitoring.com»
При измерении сигнала используйте направленную антенну, подключенную к анализатору спектра, и настройте нужный диапазон частот для наблюдения. При установке ретранслятора сосредоточьтесь на частоте «нисходящего канала».

Нет необходимости уделять особое внимание «восходящему каналу», так как программное обеспечение ретранслятора автоматически обработает частоту восходящего канала.

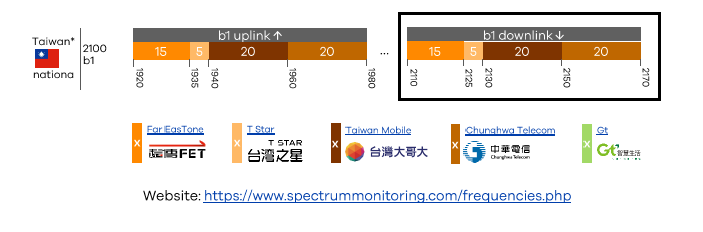

В следующем примере показан B1 2100 МГц.

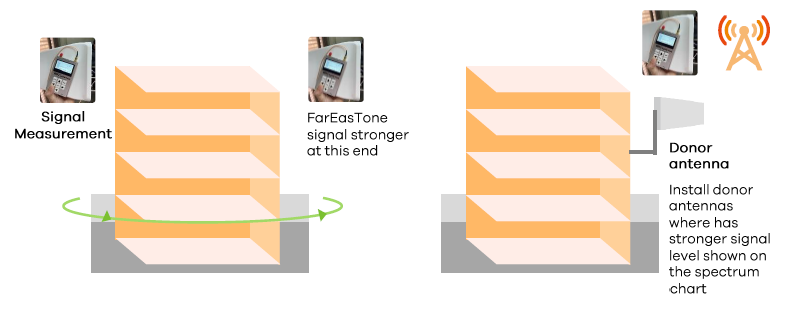

Сигнал FarEasTone находится в левой части диапазона частот, и на спектральной диаграмме видно, что сигнал FarEasTone в этой точке слабее.

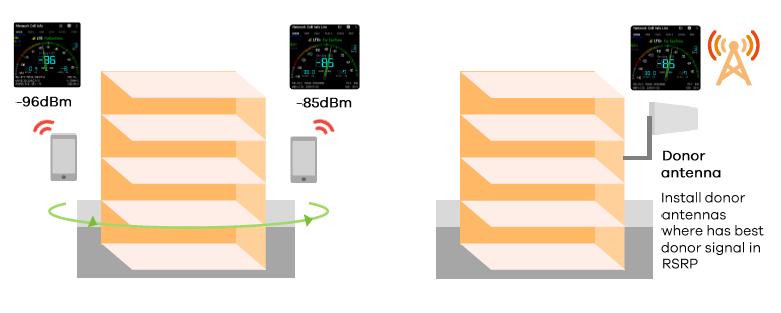

* Пройдитесь вокруг здания и

* разница в сигналах между операторами должна
найдите лучший сигнал-донор, чтобы
место с сбалансированной выходной мощностью спектрального анализатора.
Анализатор.

Определите местоположение рабочей антенны.

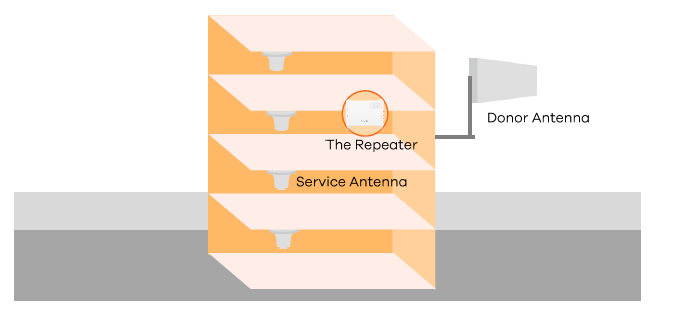

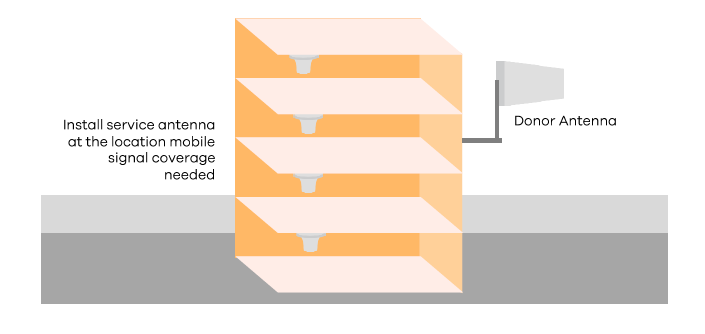

Практическое правило установки рабочей антенны заключается в том, чтобы определить место, где требуется улучшение покрытия сотовой связи, постараться максимально увеличить расстояние между донорской и рабочей антеннами или создать большую изоляцию между ними, например, использовать плотный материал между антеннами или направить диаграмму направленности антенны в противоположном направлении.

MagicOffice может максимально увеличить коэффициент усиления системы, а пользователи мобильных устройств смогут воспользоваться преимуществами большей зоны покрытия служебной антенны в помещении.

Установите ретранслятор MagicOffice

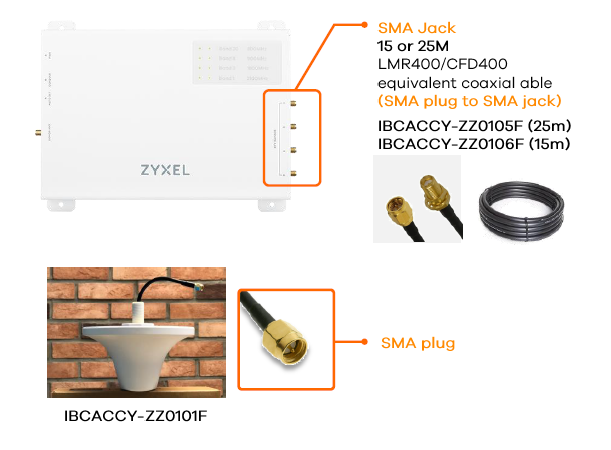

Определите длину кабелей рабочих антенн, чтобы они были одинаковыми, и установите ретранслятор рядом с розеткой.

Не включайте ретранслятор в данный момент.

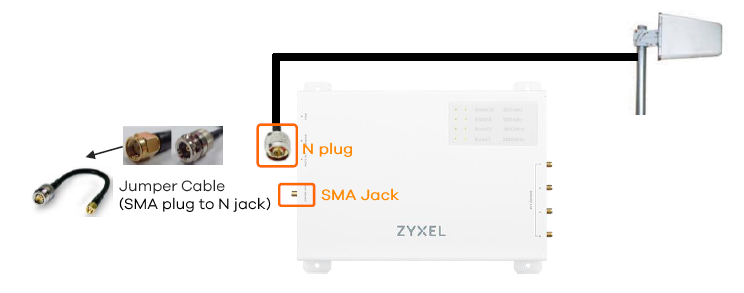

Подключение донорской антенны

При установке донорской антенны оптимальная высота для ее размещения — на уровне 5-го этажа или ниже; по возможности место установки должно быть свободным от препятствий.

Антенны BTS имеют угол наклона вниз около 6–8 градусов, и когда сигнал распространяется и отражается от зданий, он будет находиться примерно на уровне 4-го этажа.

Следовательно, оптимальная высота донорской антенны для хорошего приема сигнала не должна превышать высоту 5-го этажа.

Установка антенн
По возможности используйте коаксиальные кабели с импедансом 50 Ом, чтобы снизить потери в кабеле.

Проверьте состояние светодиодов MagicOffice и настройте антенну

Включите ретранслятор; он автоматически начнет ретранслировать и усиливать мобильный сигнал.

Система MagicOffice работает в автоматическом режиме и определяет наличие сигнала базовой станции (BTS) и изоляцию системы.

После того как светодиод загорится ровным зеленым светом, система автоматически начнет ретранслировать и усиливать сотовый сигнал.

Распространенные проблемы

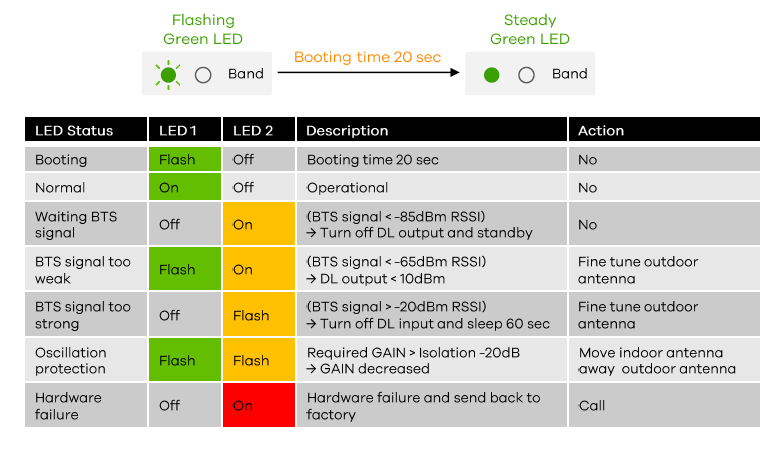

Состояние светодиода указывает на слишком слабый или слишком сильный сигнал BTS; пожалуйста, выполните точную настройку или отрегулируйте направление антенны-донора, пока светодиод 1 соответствующего диапазона не загорится ровным зеленым светом.

Сигнал BTS слишком слабый; если используется направленная антенна Yagi, пожалуйста, проверьте, можно ли установить направленную антенну выше, и попробуйте изменить направление антенны, поворачивая донорскую антенну по горизонтали, затем проверьте, загорится ли светодиод ровным зеленым светом.

Если сигнал BTS слишком сильный, пожалуйста, направьте антенну в противоположном направлении, чтобы уменьшить уровень сигнала, или замените донорскую антенну на всенаправленную антенну с меньшим коэффициентом усиления.
Состояние светодиода указывает на защиту от резонанса. Это означает, что донорская антенна и рабочая антенна расположены слишком близко; для системы MagicOffice недостаточно изоляции.

Возможный вариант — переместить рабочую антенну в место, где между ней и донорской антенной находятся плотные материалы, например, бетонная стена, или использовать внутреннюю панельную антенну, направленную в сторону, противоположную донорской антенне.
