Nebula [Mobile Router] - добавление мобильного маршрутизатора Nebula

В этой статье показано, какие действия необходимо выполнить, чтобы включить мобильный маршрутизатор Nebula Mobile Router (LTE3301-Plus/NR5101/NR7101) в центре управления Nebula Control Center (NCC).

Оборудование

Прежде всего, необходимо проверить, правильная ли у вас версия аппаратного/программного обеспечения мобильного маршрутизатора Nebula.

Мобильный маршрутизатор в Nebula - идентификация аппаратного и программного обеспечения (LTE3301-Plus / NR5101 / NR7101)

Подготовка устройства

• Разместите устройство в идеальном месте:
  Мобильный маршрутизатор в помещении - возле балкона или окна
  Мобильный маршрутизатор вне помещения - на крыше или у окна
• Вставьте SIM-карту в слот 1
• Включите питание мобильного маршрутизатора
• Подключите ПК к порту LAN или WLAN SSID мобильного маршрутизатора для доступа к графическому интерфейсу Web GUI.

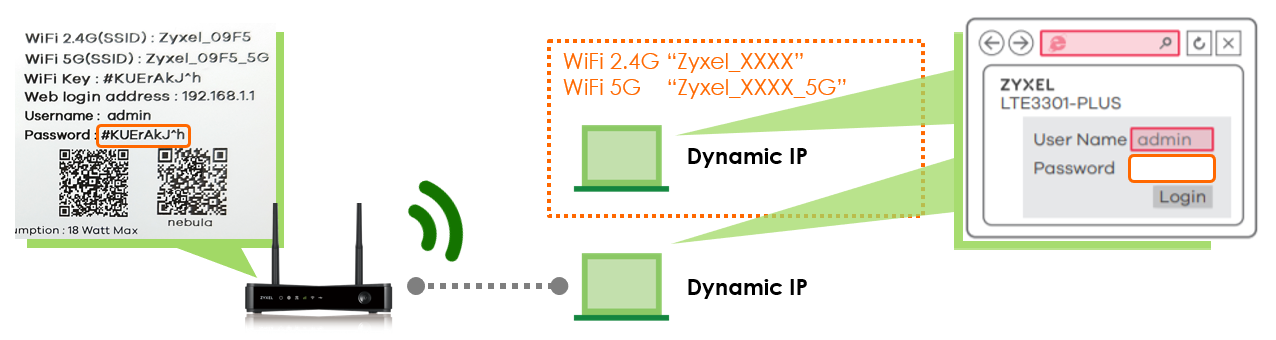

Доступ к веб-интерфейсу мобильного маршрутизатора

• Вариант 1: Подключите ПК к порту LAN1
• Вариант 2: Подключите ПК к SSID "Zyxel_XXXX" с помощью WiFi ключа.
• Пароль администратора Web GUI уникален для каждого мобильного маршрутизатора

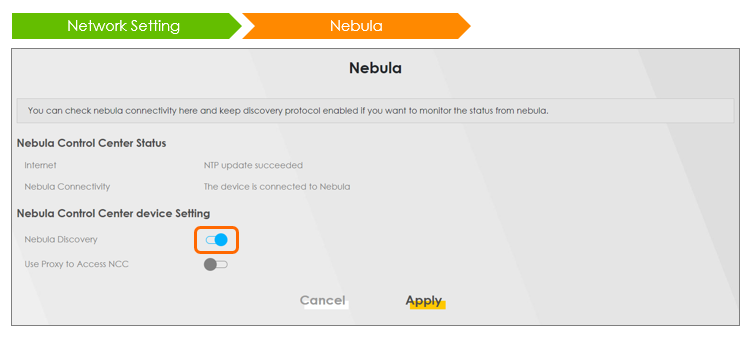

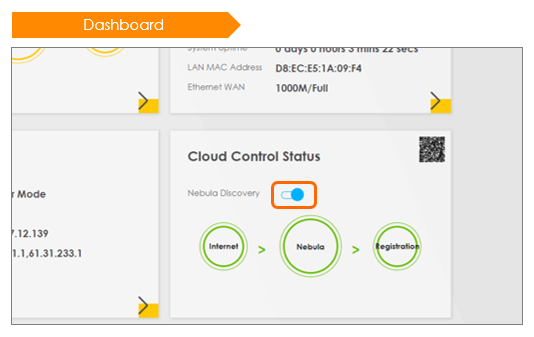

NCC Discovery

• Включение функции NCC Discovery заставляет устройство периодически звонить домой в NCC.
• Отключите NCC Discovery, если не планируется переход в режим облачного управления

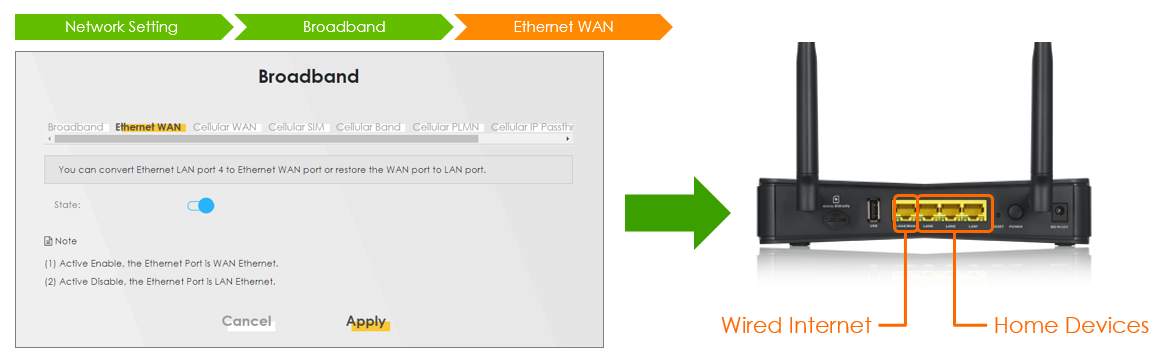

Включение Ethernet WAN

• При использовании проводного широкополосного Интернета вручную включите Ethernet WAN на мобильном маршрутизаторе Indoor (LTE3301-Plus и NR5101).
• Подключите кабель к порту WAN после включения Ethernet WAN.

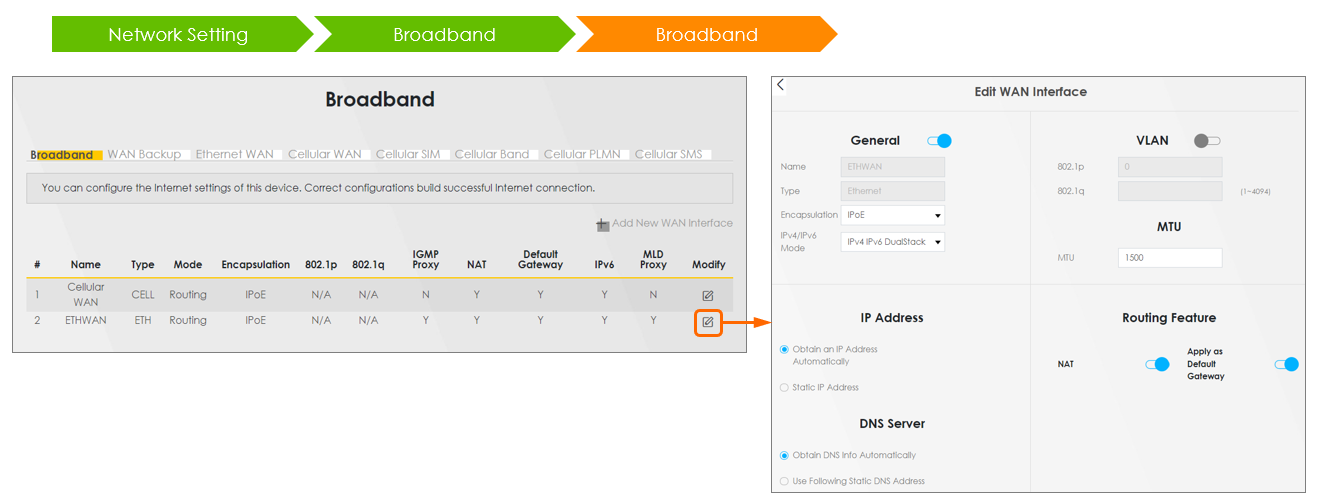

Изменение настроек IP-адреса WAN

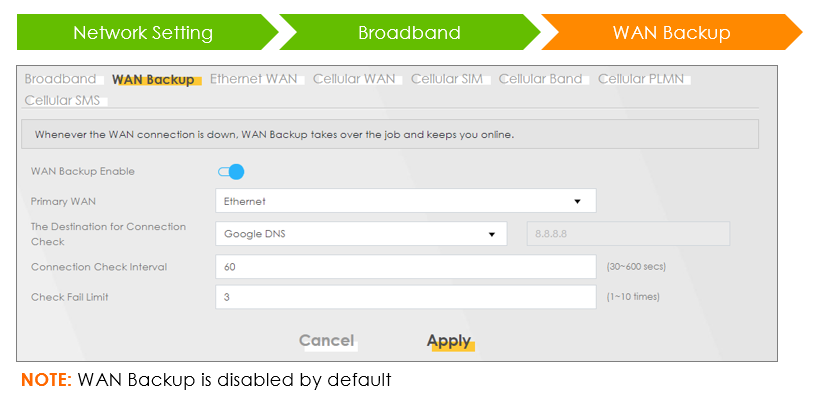

Резервное копирование WAN

• Только маршрутизаторы Indoor Mobile (LTE3301-Plus и NR5101) поддерживают функцию резервного копирования WAN.
• Включение резервного копирования WAN позволяет администратору вручную выбрать основной интерфейс WAN.

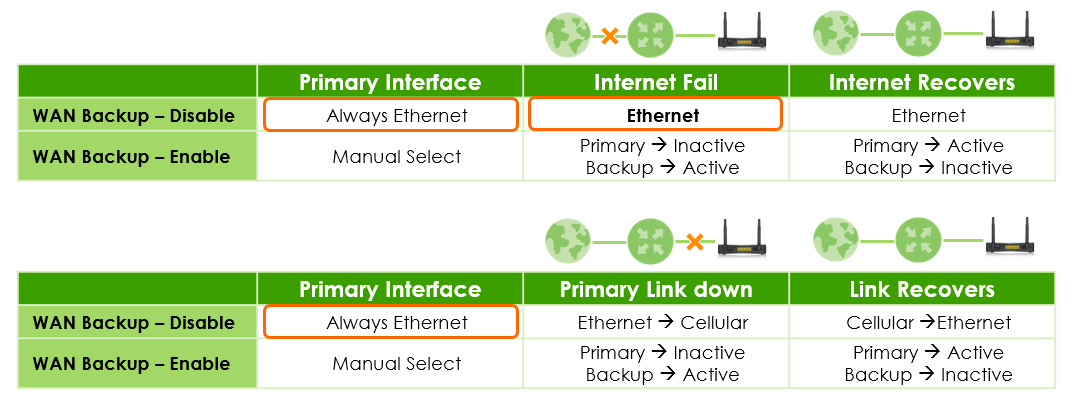

Поведение интерфейса WAN

• В каждый момент времени может быть активен только один тип интерфейса WAN
• Если мобильный маршрутизатор имеет как Ethernet, так и сотовый WAN:

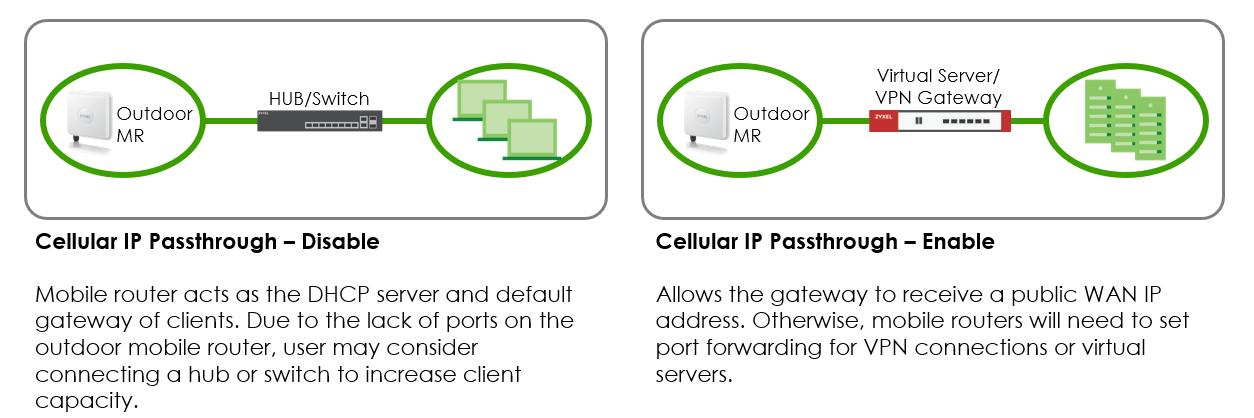

Cellular IP Passthrough

• Если функция IP Passthrough включена, это позволяет мобильному маршрутизатору, установленному вне помещения, действовать в качестве моста для подключения устройства нисходящего канала к сотовой сети.

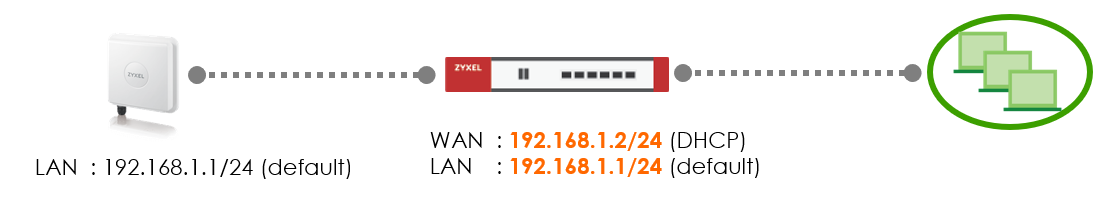

Конфликт IP-подсетей по умолчанию

• Проверьте, нет ли конфликта IP-адресов.
• Если IP-подсеть локальной сети мобильного маршрутизатора и брандмауэра по умолчанию равна 192.168.1.0/24, измените подсеть локальной сети брандмауэра или мобильного маршрутизатора, если брандмауэр использует мобильный маршрутизатор в качестве устройства восходящей линии связи.

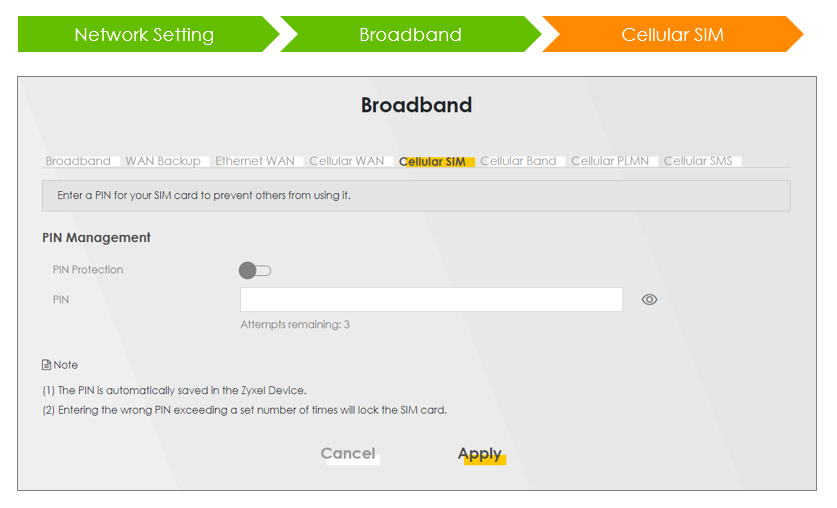

Ввод PIN-кода

Ввод PIN-кода с SIM-карты (если требуется).

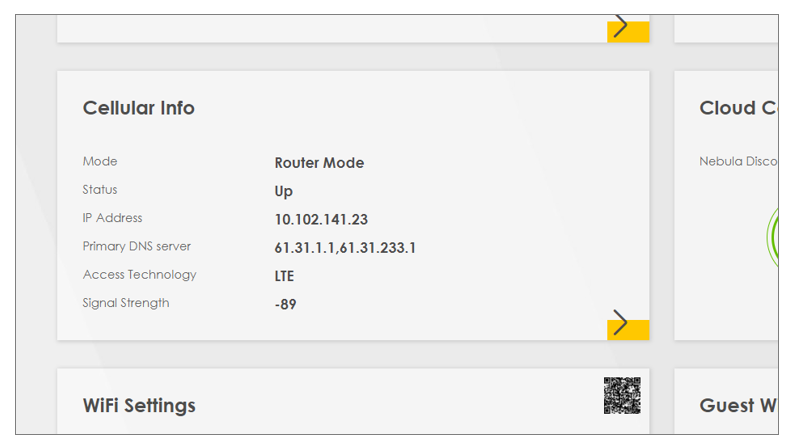

Сила сигнала

• Разместите мобильный маршрутизатор в месте с уровнем сигнала от -70 до -120
• Для установки устройства можно использовать приложение Zyxel Air App (Видео)
  Приложение Zyxel Air - лучшая практика управления LTE-устройствами для установки и настройки

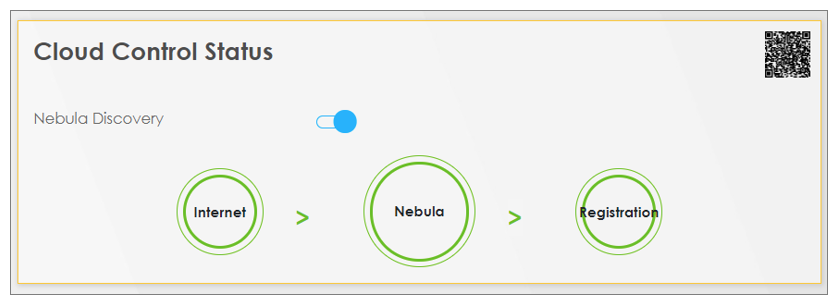

Состояние облачного управления

• Интернет (успех) - при успешной синхронизации NTP
• Nebula (успех) - при успешном подключении к d.nebula.zyxel.com
• Регистрация (успех) - когда устройство добавлено в организацию Nebula

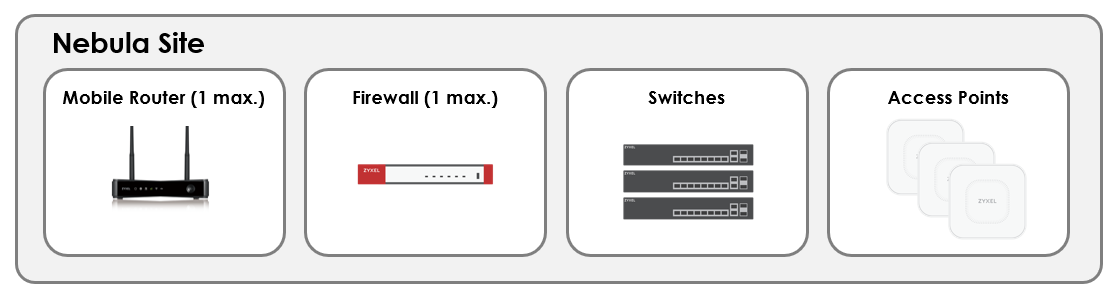

Мобильный маршрутизатор на сайте Nebula

• NCC позволяет назначить только один мобильный маршрутизатор для каждого сайта Nebula.

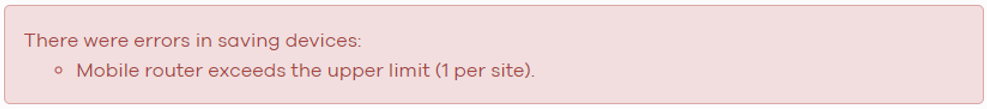

• При добавлении более одного мобильного маршрутизатора на сайт выдается сообщение об ошибке.

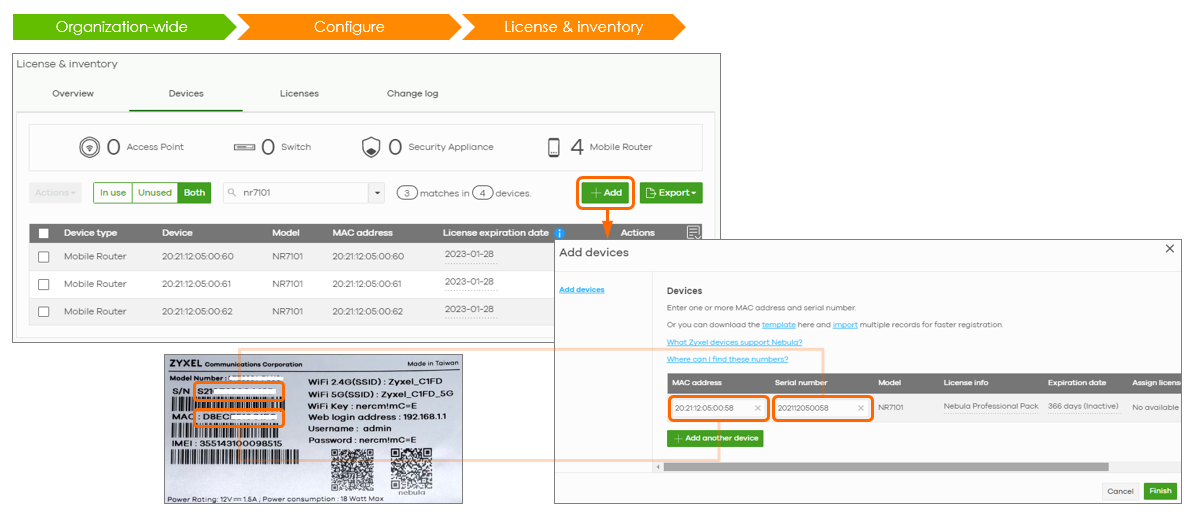

Добавление мобильного маршрутизатора в NCC

• Нажмите кнопку "Добавить", введите MAC-адрес и серийный номер для регистрации мобильного маршрутизатора в Nebula CC и нажмите кнопку "Готово".

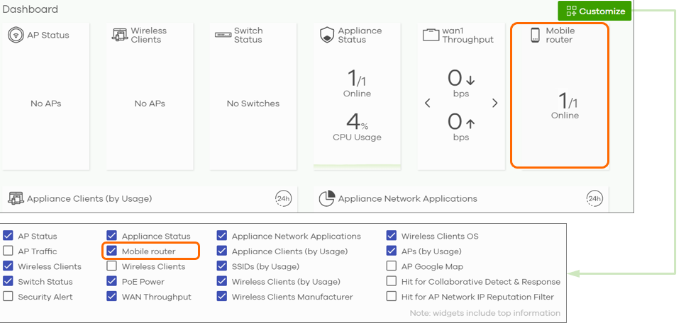

Поздравляем, после регистрации вы должны увидеть мобильный маршрутизатор в режиме онлайн на панели Nebula Dashboard:
