V tomto článku sa dozviete, ako nakonfigurovať prepínače Zyxel na 3. vrstve, napríklad GS2220, XS3800, XMG1930, XS1930, XGS2220 a systém Dante AV. (Audio Video over IP)

Dante je evolúciou AV systémov, ktorá zbližuje všetky predchádzajúce typy pripojenia do jedného. Dante poskytuje výrazne vyšší výkon a zároveň uľahčuje používanie týchto systémov, uľahčuje ich rozširovanie a znižuje náklady na ich nasadenie.

Tabuľka obsahu

1.Konfigurácia IGMP
2.Zapnutie funkcie DiffServ DSCP
3.Konfigurácia prepínača (GS2220 a XS3800)
4.Konfigurácia prepínača (XMG1930,XS1930 a XGS2220)

1. Konfigurácia IGMP

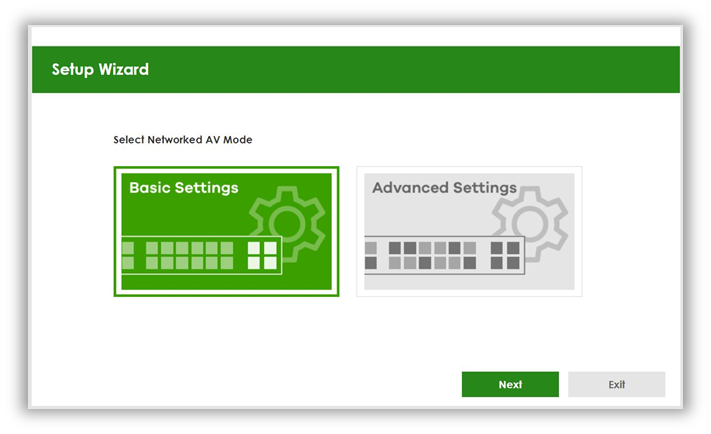

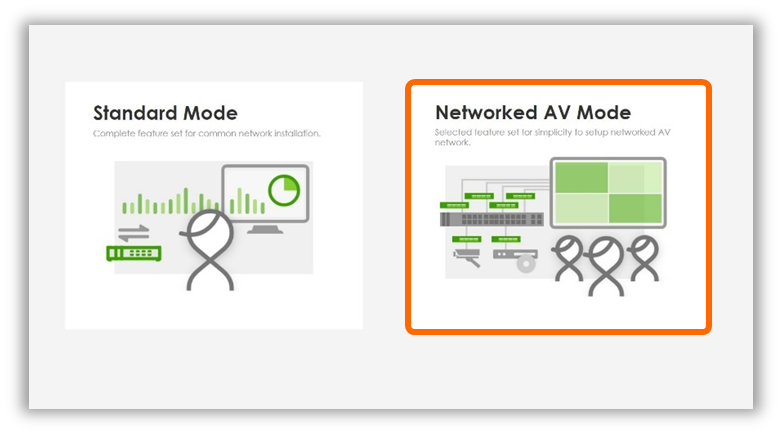

Prejdite do webového rozhrania prepínača a vyberte položku "Network AV Mode" (Režim AV siete) -> "Basic Settings" (Základné nastavenia) a stlačte tlačidlo "Next" (Ďalej).

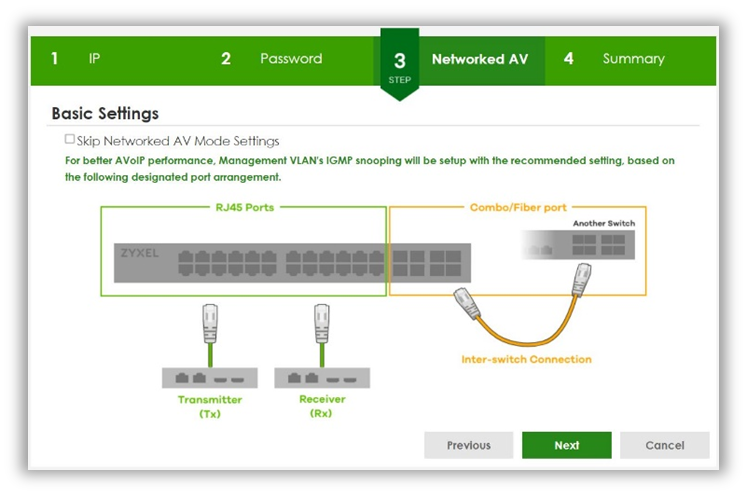

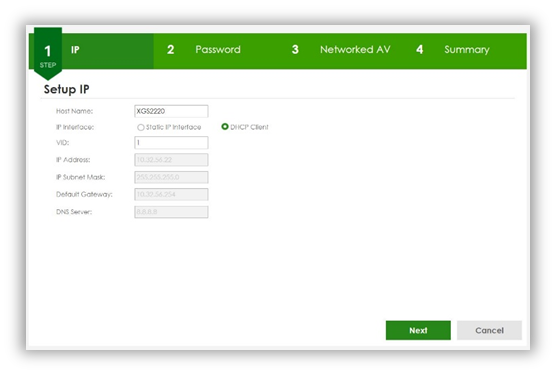

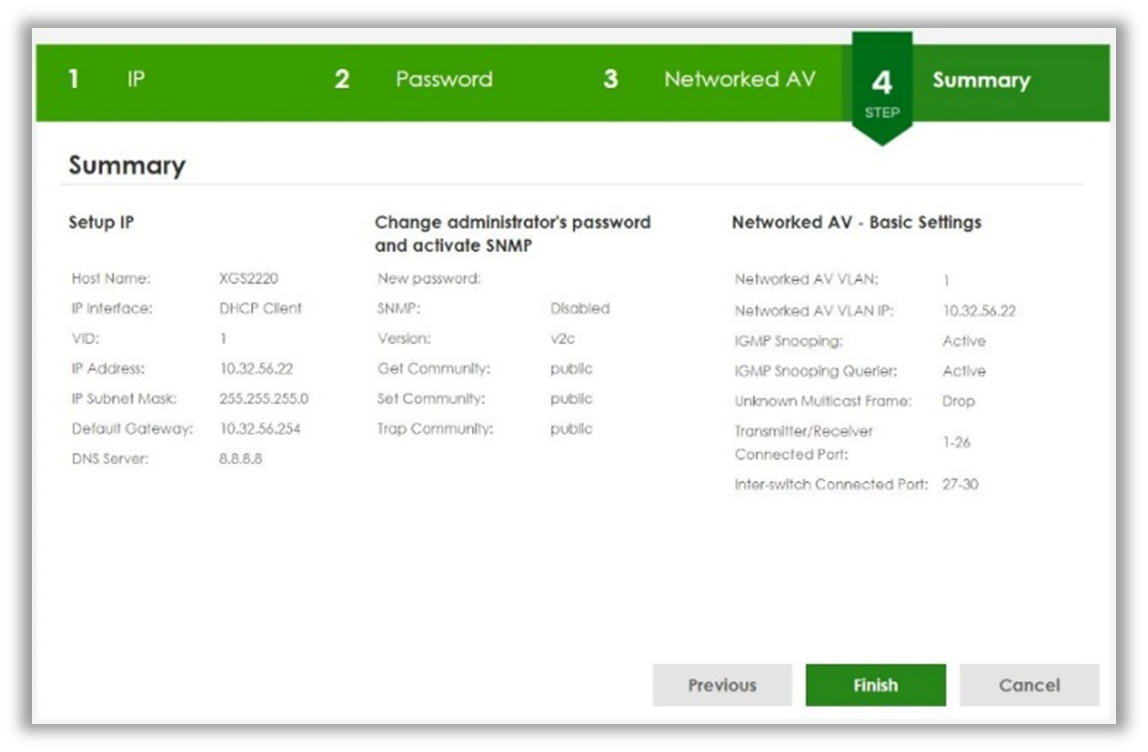

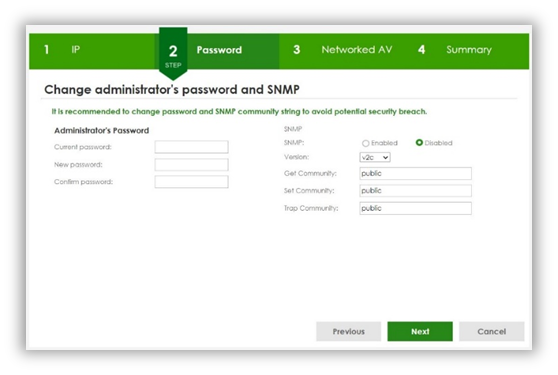

Odporúčame zmeniť predvolené heslo na zložitejšie. Ak to plánujete urobiť neskôr, môžete preskočiť nastavenia "Password" (Heslo) a "IP" (IP) kliknutím na "Next" (Ďalej), prejsť na "Summary" (Súhrn) a stlačiť "Finish" (Dokončiť).

Aplikácia Dante Audio over IP požaduje, aby sa v sieťovom prepínači na riadenie prevádzky používal DiffServ Qos, a na synchronizáciu hodín sa používa skupina PTP multicast, aby sa predišlo problémom s oneskorením zvuku.

2. Zapnite funkciu DiffServ DSCP

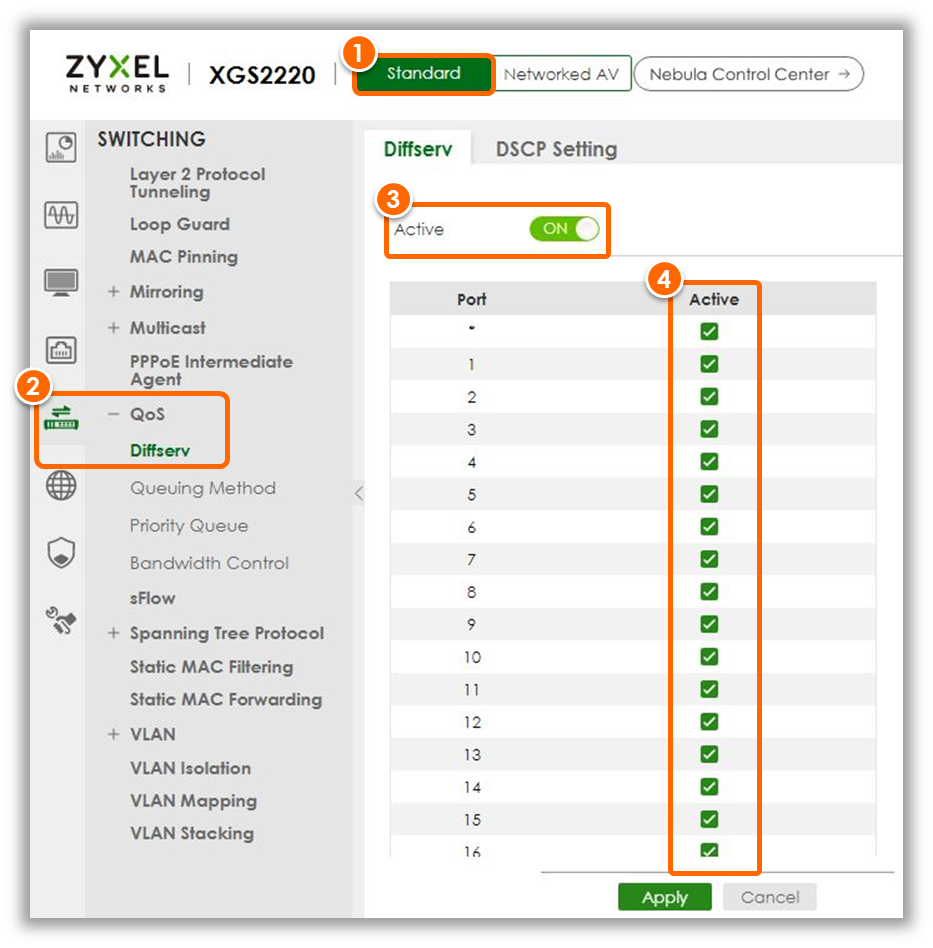

1. Prejdite do webového používateľského rozhrania avyberte režim"Standard" (Štandardný).

2. Vyberte položku Prepínanie > QoS > Diffserv

3. Diffserv Prepnite do polohy Active

4. Aktívny Diffserv pre všetky porty

Potom použite zmeny kliknutím na tlačidlo "Apply" (Použiť).

3. Konfigurácia prepínača (GS2220 a XS3800)

Pridať statické viacsmerové vysielanie podľa MAC

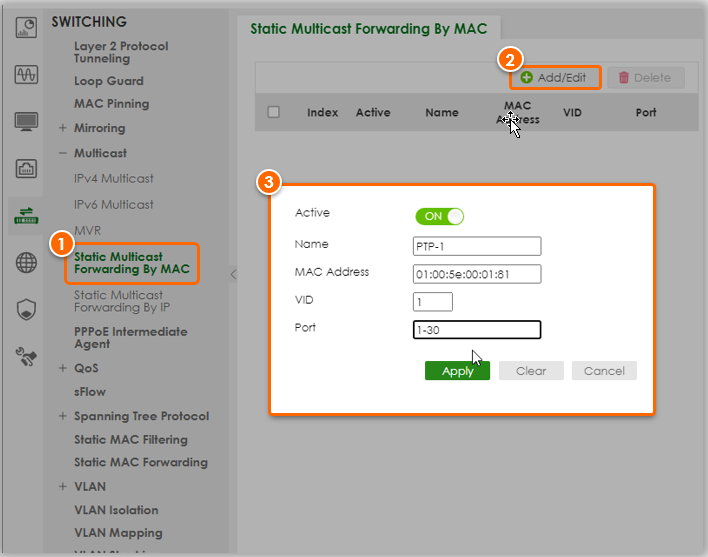

1. Prejdite do ponuky Switching (Prepínanie) > Multicast (Viacsmerové vysielanie) > Static Multicast Forwarding by MAC (Statické viacsmerové vysielanie podľa MAC).

2. Kliknutím na tlačidlo Add/Edit (Pridať/upraviť) pridajte statickú adresu Multicast

3. Nakonfigurujte adresu PTP multicast

• Aktívne: On
• MAC adresa: Viacsmerová adresa
• VID: Audio VLAN
• Port:

  Pre aplikáciu zmien kliknite na "Apply".

Vytvorte rozsah viacadresového vysielania PTP, ako je uvedené nižšie

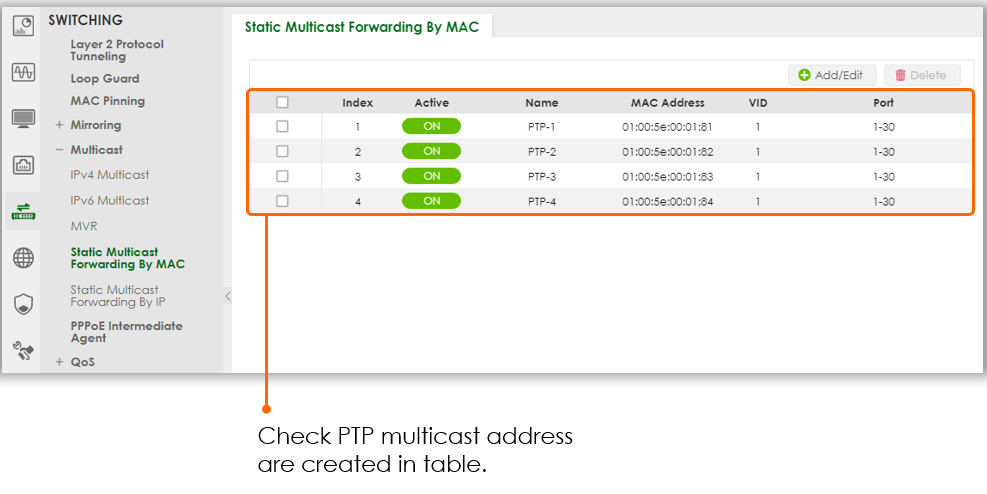

Preskúmajte nastavenie

4. Konfigurácia prepínača (XMG1930, XS1930 a XGS2220)

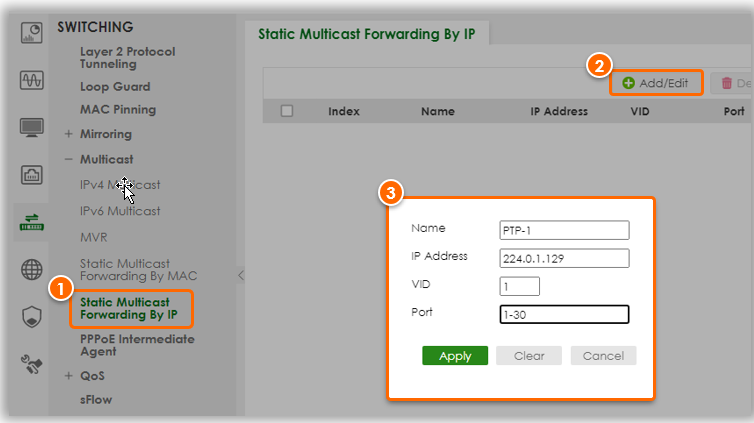

1. Prejdite do ponuky Switching (Prepínanie) > Multicast (Viacsmerové vysielanie) > Static Multicast Forwarding by IP (Statické presmerovanie viacsmerového vysielania podľa IP)

2. Kliknutím na tlačidlo Add/Edit (Pridať/upraviť) pridajte položky so statickými adresami Multicast

3. Nakonfigurujte adresu PTP multicast

• IP adresa: IP adresa viacsmerového vysielania
• VID: Audio VLAN
• Port: Všetky porty

Ak chcete, aby sa zmeny použili, kliknite na tlačidlo "Apply".

Vytvorte rozsah viacadresového vysielania PTP, ako je uvedené nižšie

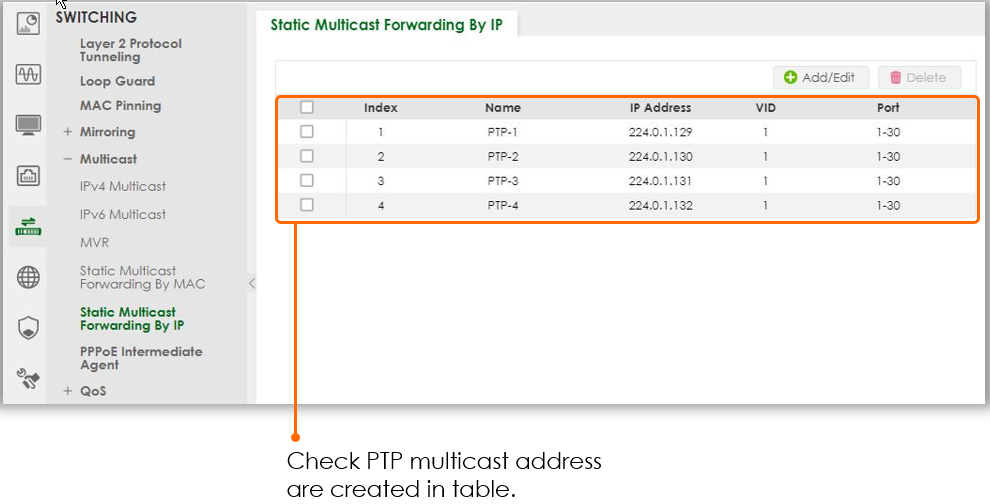

Preskúmajte nastavenie
