Sieť Switch IGMP – Konfigurácia klientov smerovania multicastu IGMP v inej sieti LAN

Príklad ukazuje správcom, ako nakonfigurovať smerovanie IGMP na zariadení Zyxel Layer 3 switch. Je to potrebné v prípade, ak sa multicast klienti nachádzajú v inej LAN alebo VLAN ako streamovací server.

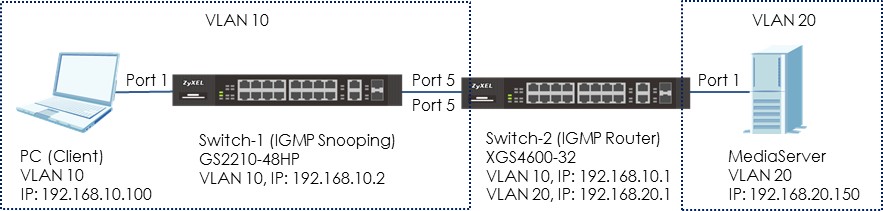

Nakonfigurujte smerovanie IGMP pre multicastových klientov v inej VLAN



1) Konfigurácia smerovania multicastu IGMP

1.Nakonfigurujte Switch-1

1. Nakonfigurujte VLAN10 na Switch-1. (Pozrite si tému: 2.1 Ako nakonfigurovať switch na oddelenie prevádzky medzi oddeleniami)

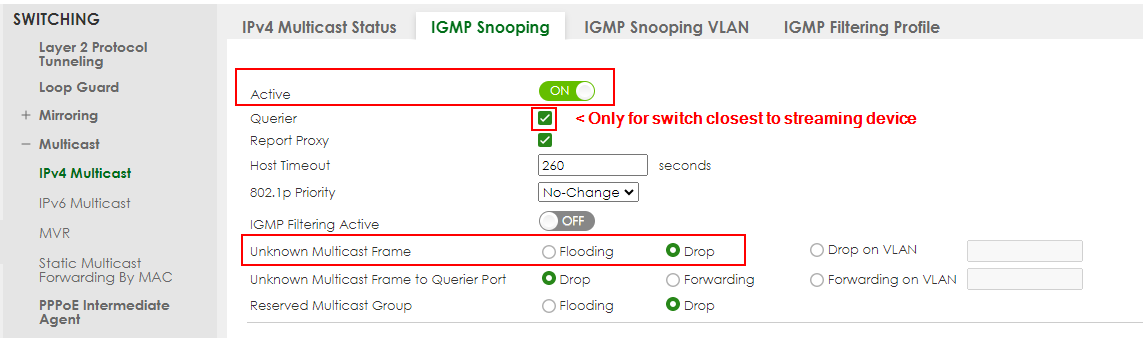

2. Nakonfigurujte IGMP Snooping: Vstúpte do webového grafického rozhrania a prejdite na:

Menu > Pokročilé nastavenia > Multicast > IPv4 Multicast > IGMP Snooping

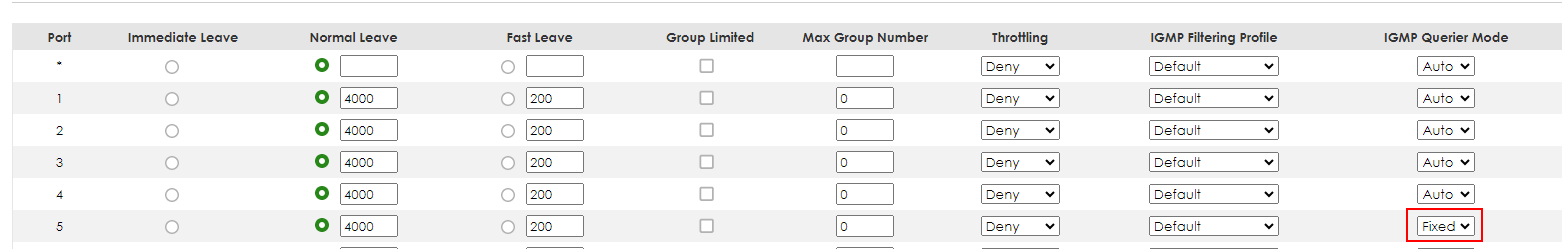

Zaškrtnite políčko „Active“ a vyberte Unknown Multicast Frame ako Drop. Vyberte port 5 ako Fixed. Kliknite na „Apply“.



2.Konfigurácia Switch-2

1. Nakonfigurujte VLAN10 a VLAN20 na Switch-2. Pozrite si tému:

Sieť Switch – Konfigurácia VLAN na oddelenie prevádzky medzi oddeleniami



2. Nakonfigurujte IP adresy pre Switch na OBEJ VLAN10 aj VLAN20, ako je uvedené v Pozrite si tému:

Sieť Switch – Zmena IP adresy pre správu switch [Prvé prihlásenie]

3. Nakonfigurujte smerovanie IGMP:

Vstúpte do webového grafického rozhrania a prejdite na:

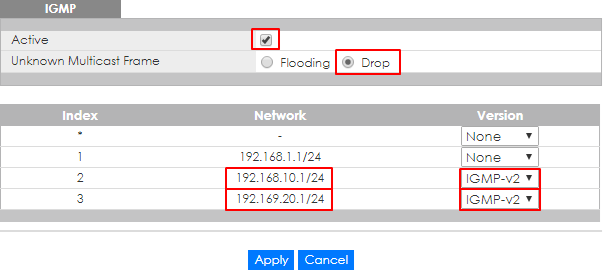

 Menu > IP Application > IGMP

Potom zaškrtnite políčko „Aktívne“ a vyberte VLAN10 a VLAN20 ako IGMP-v2. Vyberte „Neznámy multicastový rámec“ ako„Zrušiť“. Kliknite na „Použiť“.



3.Otestujte výsledok

• Prehrávajte stream na MediaServeri pomocou multicastovej IP adresy 239.1.1.2.
• Nechajte počítač odoslať správu IGMP join pre 239.1.1.2.
• Prejdite do Menu > Pokročilé nastavenia aplikácie > Multicast > IPv4 Multicast. Počítač pripojený k portu 10 sa pripojí k multicastovej skupine 239.1.1.2.


4.Čo by sa mohlo pokaziť?

Switch-2 (IGMP smerovač) musí obsahovať VLAN MediaServeru (VLAN20) aj počítača (klienta) (VLAN10), aby sa IGMP tok mohol úspešne smerovať.
Ak klient neprijíma tok, skontrolujte konfiguráciu VLAN.

1) Nakonfigurujte smerovanie IGMP multicastu (prostredníctvom staršieho grafického rozhrania)

1.Nakonfigurujte Switch-1

1. Nakonfigurujte VLAN10 na Switch-1. (Pozrite si tému: 2.1 Ako nakonfigurovať switch na oddelenie prevádzky medzi oddeleniami)

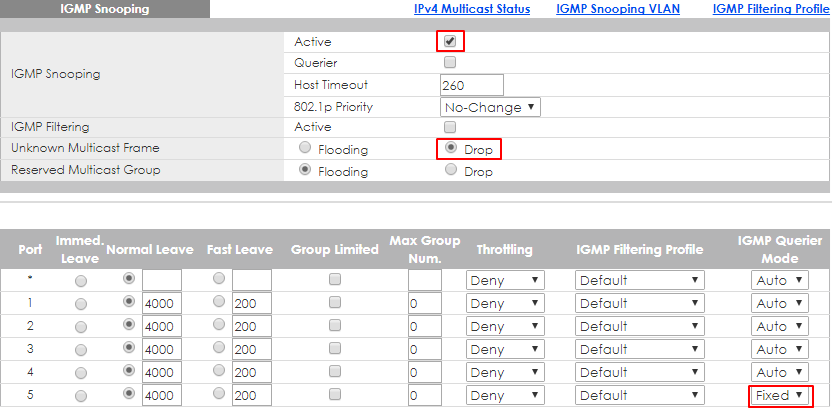

2. Nakonfigurujte IGMP Snooping: Vstúpte do webového grafického rozhrania a prejdite do Menu > Advanced Application > Multicast > IPv4 Multicast > IGMP Snooping. Zaškrtnite políčko „Active“ a vyberte Unknown Multicast Frame ako Drop. Vyberte port 5 ako Fixed. Kliknite na „Apply“.


2.Konfigurácia Switch-2

1. Nakonfigurujte VLAN10 a VLAN20 na Switch-2. Pozrite si tému: 1 Ako nakonfigurovať switch na oddelenie prevádzky medzi oddeleniami.

2. Nakonfigurujte IP adresy pre Switch na OBEJ VLAN10 aj VLAN20, ako je znázornené v Pozrite si tému: 1.1 Ako zmeniť IP adresu pre správu switch, aby ste sa vyhli prístupu k nesprávnemu zariadeniu.

3. Nakonfigurujte smerovanie IGMP: Vstúpte do webového grafického rozhrania a prejdite do Menu > IP Application > IGMP. Zaškrtnite políčko „Active“ a vyberte VLAN10 a VLAN20 ako IGMP-v2. Vyberte „Unknown Multicast Frame“ ako„Drop“. Kliknite na „Apply“.


3.Otestujte výsledok

• Prehrávajte stream na MediaServeri pomocou multicastovej IP adresy 239.1.1.2.
• Nechajte počítač odoslať správu IGMP join pre 239.1.1.2.
• Prejdite do Menu > Pokročilé nastavenia aplikácie > Multicast > IPv4 Multicast. Počítač pripojený k portu 10 sa pripojí k multicastovej skupine 239.1.1.2.


4.Čo by sa mohlo pokaziť?

Switch-2 (IGMP smerovač) musí obsahovať VLAN MediaServeru (VLAN20) aj počítača (klienta) (VLAN10), aby sa IGMP tok mohol úspešne smerovať.
Ak klient neprijíma tok, skontrolujte konfiguráciu VLAN.

KB-00314
