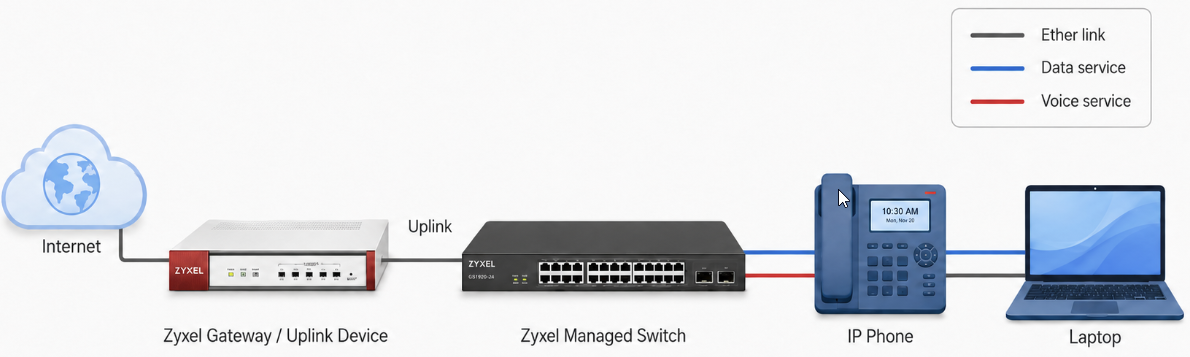

V bežnom nastavení je IP telefón priamo pripojený k prepínaču, zatiaľ čo počítač alebo notebook je pripojený za telefónom. V tomto scenári Voice VLAN pomáha oddeliť hlasovú prevádzku od bežnej dátovej prevádzky a umožňuje prepínaču uprednostniť hlasové pakety z IP telefónu.
Cieľom tejto konfigurácie je oddeliť prevádzku medzi IP telefónom a počítačom bez manuálneho nastavovania jednotlivých VLAN tagov na každom zariadení. Prepínač bude spracovávať hlasovú a dátovú prevádzku samostatne a odosielať ju do uplinku s požadovanými nastaveniami VLAN.
Príklad návrhu VLAN:
| Typ prevádzky | ID VLAN | Účel |
|---|---|---|
| Dátová VLAN | 5 | Prevádzka PC / notebooku |
| Hlasová VLAN | 100 | Prevádzka IP telefónu |
Poznámka: ID VLAN v tomto článku sú príklady. Použite ID VLAN podľa požiadaviek vášho vlastného návrhu siete.
Poznámka: Tento článok popisuje konfiguráciu Voice VLAN na samostatných prepínačoch Zyxel. Ak hľadáte konfiguráciu Voice VLAN v Nebula alebo VLAN založenú na Vendor ID, pozrite si súvisiace články: Zyxel Nebula Switch - Voice VLAN vs Vendor ID-based VLAN: Rozdiely a konfigurácia
Očakávané správanie IP telefónu
Správanie IP telefónu závisí od toho, či je na telefóne povolené VLAN tagovanie a či nakonfigurované VLAN ID zodpovedá hlasovej VLAN na prepínači.
| Nastavenie IP telefónu | Správanie prepínača | Požadované nastavenie portu prepínača |
|---|---|---|
| IP telefón má povolené VLAN a používa rovnaké VLAN ID ako hlasová VLAN | Prepínač zachová hlasový VLAN tag a aplikuje nakonfigurované nastavenie priority na prevádzku IP telefónu. IP telefón bude rozpoznávať iba tagovanú prevádzku. | Port telefónu musí byť označený (tagged) v hlasovej VLAN. Povoliť Tx Tagging pre tento port v hlasovej VLAN. |
| IP telefón má povolené VLAN, ale používa iné VLAN ID ako hlasová VLAN prepínača | Prepínač neupraví VoIP prevádzku z IP telefónu. | Skontrolujte, či VLAN ID nakonfigurované na telefóne zodpovedá hlasovému VLAN ID nakonfigurovanému na prepínači. |
| IP telefón nemá povolené VLAN a posiela netagovanú prevádzku | Prepínač priradí hlasovú VLAN a nastavenie priority k VoIP prevádzke IP telefónu. IP telefón bude posielať a prijímať netagovanú prevádzku. | Port telefónu musí byť netagovaný (untagged) v hlasovej VLAN. Zakázať Tx Tagging pre tento port v hlasovej VLAN. |
Ak sa IP telefón nespráva podľa očakávaní, overte konfiguráciu VLAN na telefóne, hlasové VLAN ID na prepínači a nastavenie Tx Tagging na porte telefónu.
Konfigurácia (Vytvorenie VLAN rozhraní)

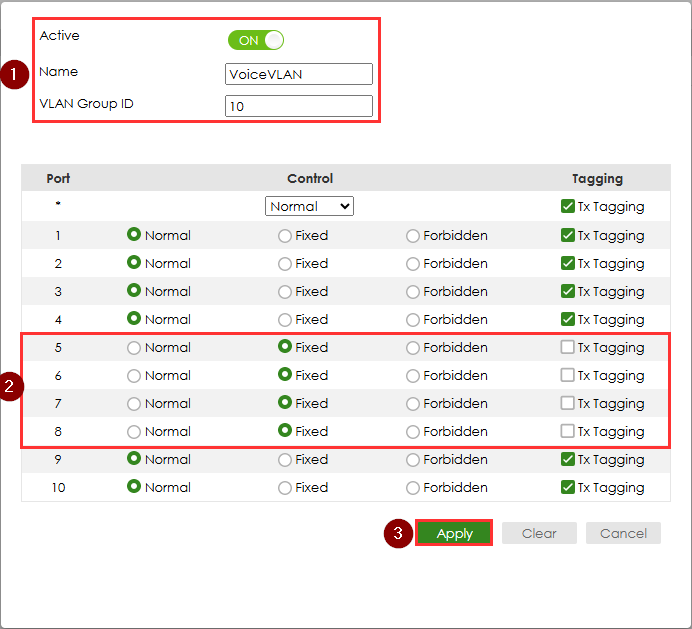

Vytvorte VLAN pre prenos hlasových paketov, vyberte porty pripojené k IP telefónu a zrušte zaškrtnutie Tx tagging, aby ste ušetrili prácu s konfiguráciou VLAN na každom telefóne.
SWITCHING > VLAN > VLAN Setup > Static VLAN > Add/Edit
Vytvorte VLAN pre prenos hlasových paketov, vyberte porty pripojené k IP telefónu, zrušte zaškrtnutie Tx tagging, aby ste ušetrili prácu s konfiguráciou VLAN na každom telefóne.

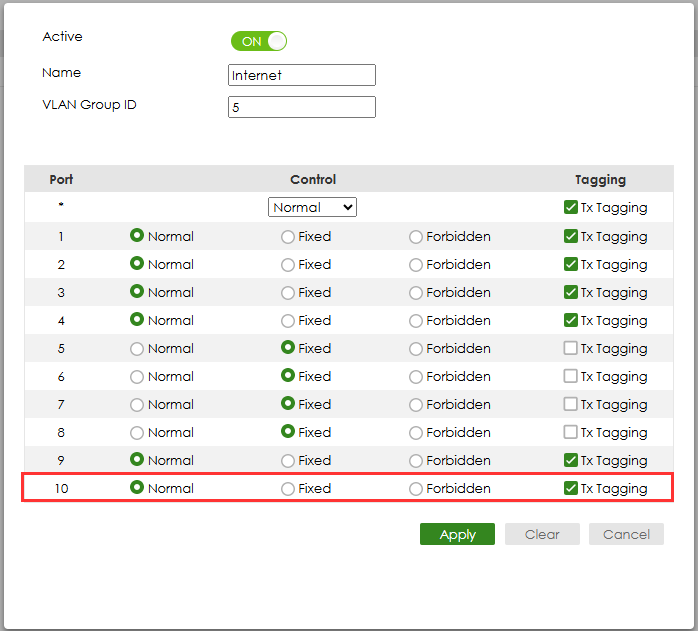

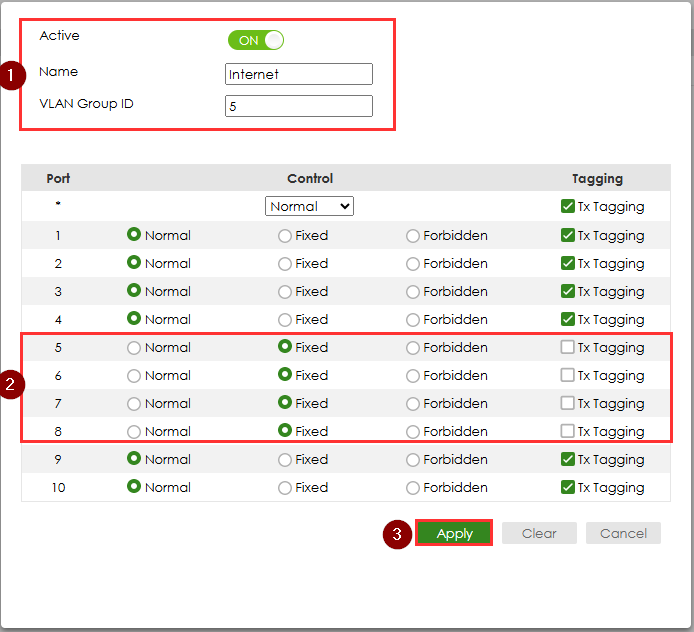

| Vytvorte ďalšiu VLAN pre dátové pakety, vyberte členské porty a zrušte zaškrtnutie Tx tagging. | Port 10, uplink port, a Tx tagging by mali byť povolené pre prenos paketov s VLAN tagmi |

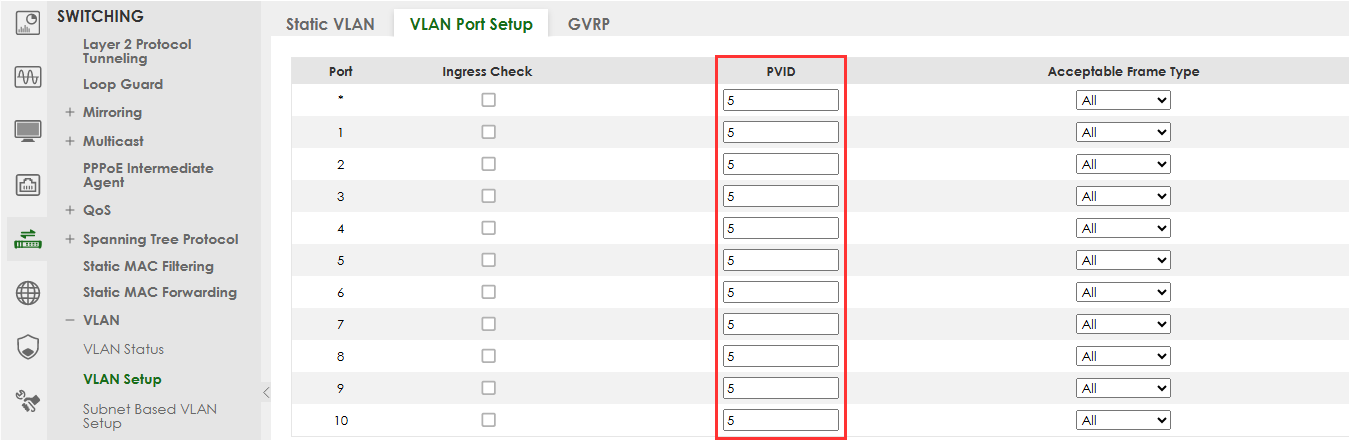

Nakonfigurujte PVID na oddelenie dátových paketov od hlasových paketov. Číslo PVID by malo byť rovnaké ako číslo VLAN vytvorenej pre dátové pakety.
Poznámka! Môžete nastaviť PVID 5 na * čo spôsobí, že všetky porty budú mať rovnaké PVID:
Po nastavení PVID pre dátové pakety je ďalším krokom konfigurácia funkcie „Voice VLAN“, aby prepínač vedel identifikovať hlasové pakety.
Konfigurácia Voice VLAN
Nakonfigurujte číslo Voice VLAN a prioritu pre uprednostnenie hlasových paketov. Číslo Voice VLAN by malo byť rovnaké ako číslo VLAN vytvorené skôr pre hlasové služby.

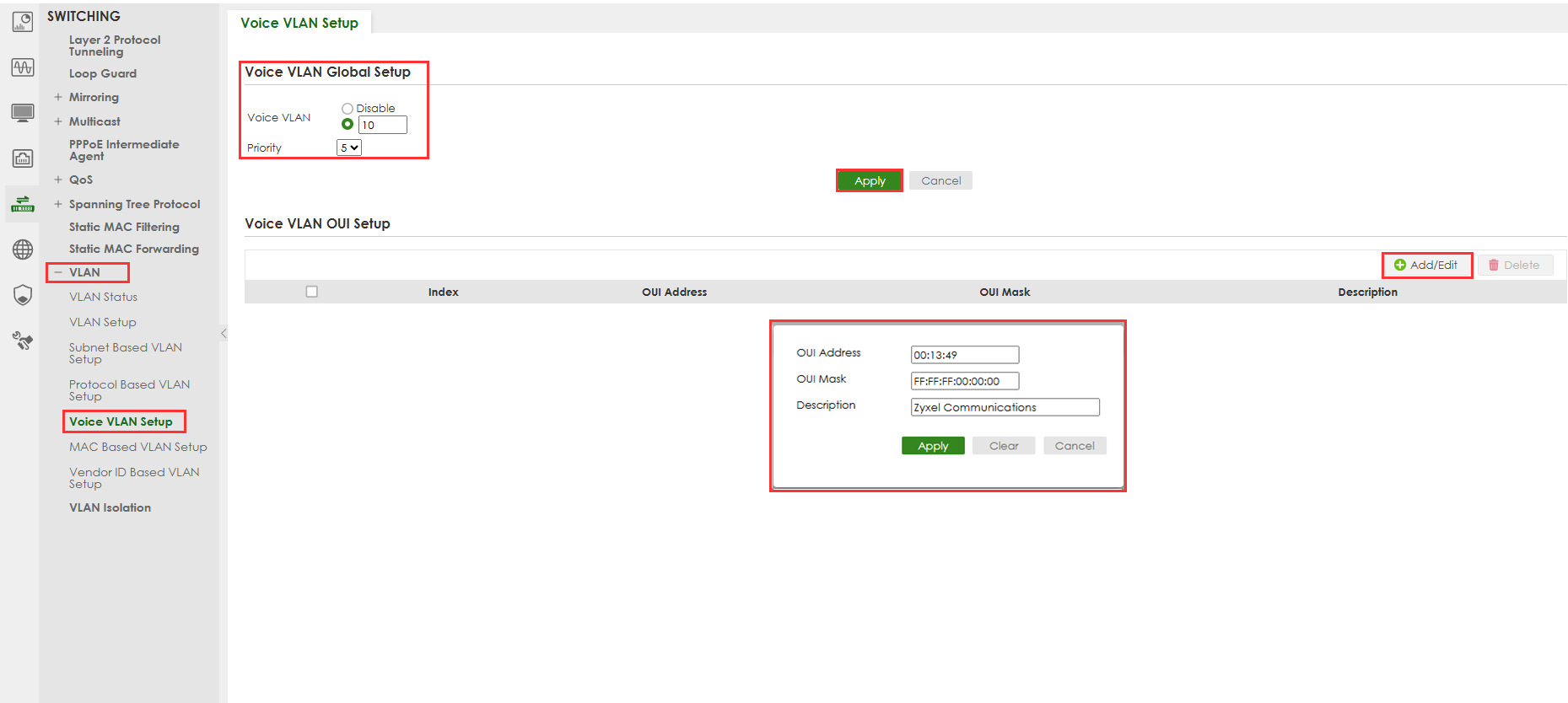

Špecifikujte OUI adresy. OUI sú prvé 3 bajty MAC adresy, ktoré reprezentujú výrobcu. Špecifikovaním MAC adresy IP telefónu môže prepínač podľa toho identifikovať hlasovú prevádzku. Prepínač Zyxel podporuje až 6 vendor OUI.
Tento návod ukazuje jednoduchosť konfigurácie Voice VLAN na samostatných prepínačoch. Vo všeobecnosti oddelenie VLAN a určenie pravidiel pre dáta a hlas dosahuje cieľ uprednostnenia hlasovej prevádzky bez ďalšej konfigurácie na IP telefónoch.
