Ako nastaviť agregáciu odkazov na USG

Tento tutoriál vám pomôže prepojiť vaše porty cez Link Aggregration!

Návod na použitie

Tento tutoriál vám ukáže, ako nakonfigurovať rozhranie 802.3ad LACP, ktoré spája viacero fyzických portov vášho USG, aby sa násobila šírka pásma, alebo aby sa vytvorilo rozhranie bilancie-alb, ktoré spája konkrétny VLAN z viacerých portov USG do viacerých prepínačov:

Konfigurácia 802.3ad (režim LACP)

1. Prihláste sa do jednotky zadaním adresy IP a poverení pre konto správcu (štandardne je používateľské meno „admin“, heslo je „1234“)
2. Prejdite na Network> Interface> LAG a pridajte nové rozhranie pod “Configuration”
3. Zaškrtnite políčko „Povoliť rozhranie“, nastavte „Typ rozhrania“ na „Vnútorné“, napíšte hovoriaci názov a vyberte príslušnú „Zónu“ zabezpečenia

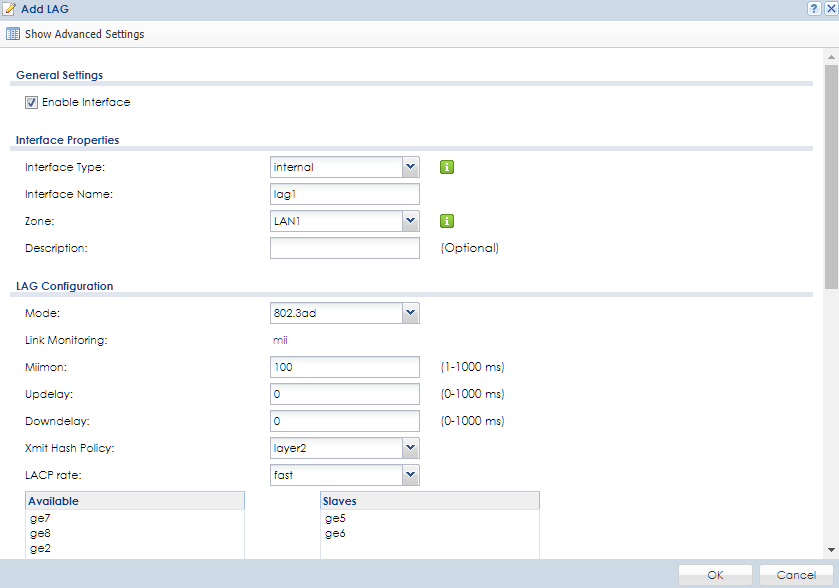

4. Prejdite nadol na „LAG Configuration“, zmeňte „Mode“ na „802.3ad“, zmeňte „Xmit Hash Policy“ na „layer 2“ a pripojte prepínač Layer 2, alebo na „layer2 + 3“ na pripojenie k smerovaču. alebo prepínač vrstvy 3
5. Vyberte si požadovanú rýchlosť „LACP“ na rýchle (každú sekundu) alebo pomalú (každých 30 sekúnd), vyberte požadované porty, ktoré sa majú stať členmi vašej MAS, a prejdite nadol na „Priradenie adresy IP“ a „Nastavenie DHCP“ na konfiguráciu Nastavenia IP a DHCP rozhrania LAG pred konečným kliknutím na tlačidlo OK

Konfigurácia režimu vyváženia bielej

1. Prihláste sa do jednotky zadaním adresy IP a poverení pre konto správcu (štandardne je používateľské meno „admin“, heslo je „1234“)
2. Prejdite na Network> Interface> LAG a pridajte nové rozhranie pod “Configuration”
3. Zaškrtnite políčko „Povoliť rozhranie“, nastavte „Typ rozhrania“ na „Vnútorné“, napíšte hovoriaci názov a vyberte príslušnú „Zónu“ zabezpečenia

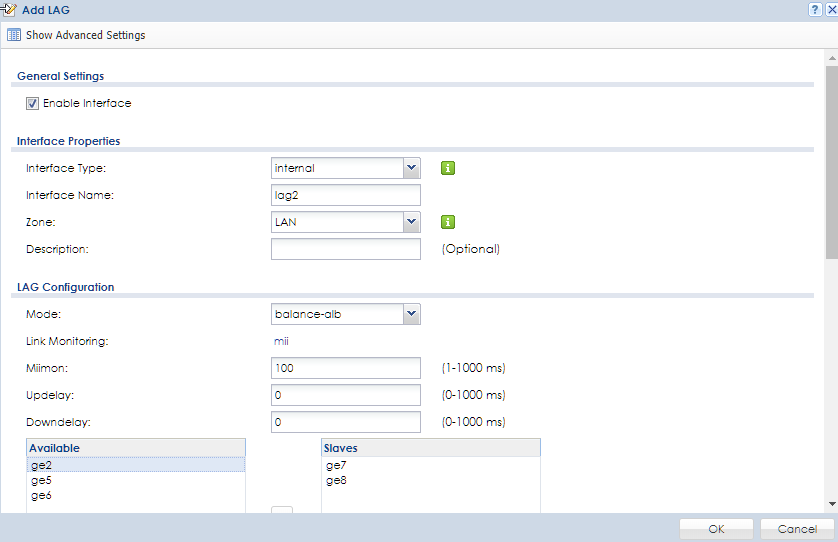

4. Prejdite nadol na „Konfigurácia MAS“, zmeňte „Režim“ na „vyváženie bielej“
5. Vyberte požadované porty, ktoré majú byť členom vašej MAS, a (ak je to potrebné) prejdite nadol na položku „IP Address Assignment“ (Priradenie adresy IP) a „DHCP Setting (Nastavenie DHCP)“ a nakonfigurujte nastavenia protokolu IP a DHCP vášho rozhrania LAG predtým, ako napokon kliknete na tlačidlo „OK“
6. Ak chcete zdieľať VLAN pomocou viacerých USG portov naprieč viacerými prepínačmi, kliknite na záložku „VLAN“, upravte želanú VLAN a vyberte si rozhranie LAG ako „Base Port“

Poznámka: Pri konfigurácii 802.3ad (LACP) musíte tiež nakonfigurovať porty prepínača tak, aby boli v zhodnej agregácii odkazov. Môžete použiť iba jeden prepínač, ale viacero portov prepínača. Rýchlosť portu a duplex musia byť rovnaké na prepínačoch a portoch USG.

Buďte opatrní pri konfigurácii agregácie odkazov! Nesprávna konfigurácia môže viesť k slučkám, ktoré by mohli rozbiť vašu sieť.
