Náš testovací scenár zachytí pakety pre žiadosti o príkaz ping od 192.168.1.35 v LAN1 do 192.168.2.35 v LAN2.
Sprievodca krok za krokom
- Prihláste sa do webového rozhrania USG
- Prejdite na Údržba> Diagnostika> Zachytenie paketu

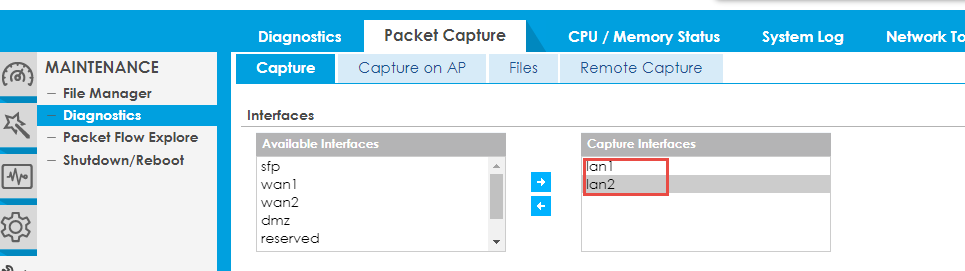

- Vyberte rozhrania LAN1 a LAN2

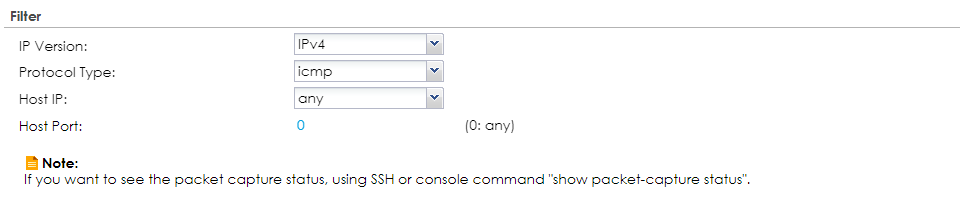

- V sekcii „Filter“ zvoľte IPv4 ako verziu IP a ICMP ako typ protokolu

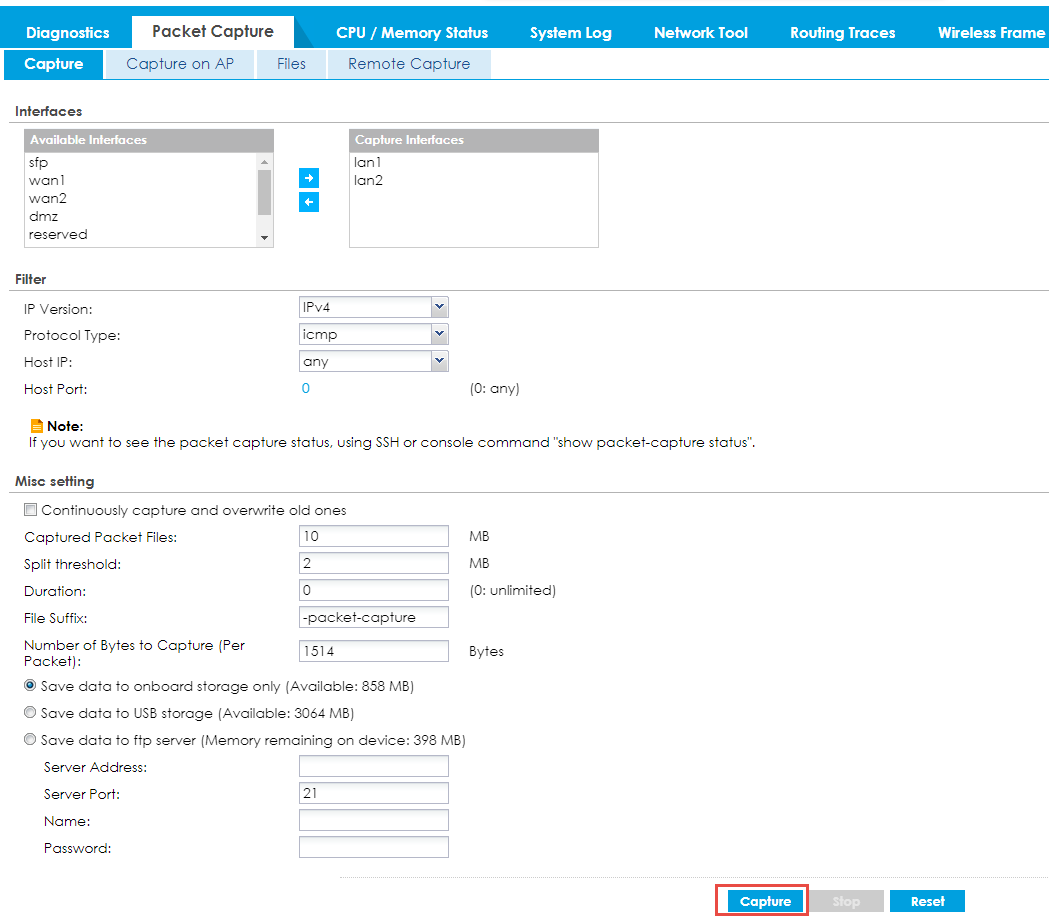

- Stlačením tlačidla „Zachytiť“ sa spustí snímanie. Pri spustení snímania nezabudnite odoslať žiadosti o príkaz ping

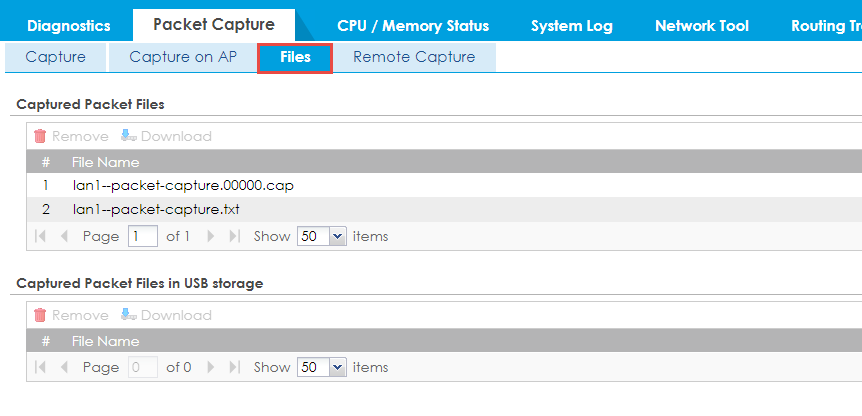

- Po stlačení Zastaviť nájdete súbor pre každé rozhranie v časti Údržba> Diagnostika> Zachytenie paketu> Súbory

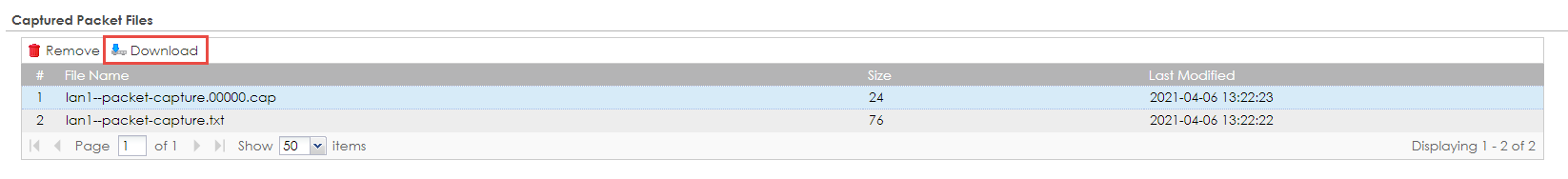

- Po stiahnutí môžete tieto súbory otvoriť pomocou programu Wireshark
K dispozícii je tiež možnosť zachytiť prenos cez rozhranie CLI.
1. Prihláste sa do USG cez SSH alebo Console pomocou programu ako Putty alebo TeraTerm
2. Zadajte nasledujúci príkaz cez CLI, aby sa živé vysielanie paketov zobrazilo:
Router# packet trace interface lan1 ip-proto icmp
3. To isté je možné urobiť na LAN2 pomocou nasledujúceho príkazu:
Router# packet trace interface lan2 ip-proto icmp
