Sieťové úložisko [NAS] Zyxel - Konfigurácia agregácie prepojení/spájania portov na NAS Zyxel

Zyxel NAS Link Aggregation (LAG), známa aj ako port trunking alebo bonding, je sieťová funkcia, ktorá spája viacero sieťových rozhraní do jedného logického spojenia. Toto nastavenie zvyšuje výkon siete tým, že poskytuje väčšiu šírku pásma, redundanciu a lepšie vyrovnávanie záťaže.

Upozornenie o konci životnosti výrobku: S poľutovaním vám oznamujeme, že výrobok "Zariadenia Zyxel NAS" dosiahol koniec svojej životnosti. V dôsledku toho môže byť technická podpora pre toto zariadenie obmedzená. Upozorňujeme, že akákoľvek manipulácia alebo používanie zariadenia, ktorému už skončila životnosť, je výlučne na vaše vlastné riziko. Zoznam zastaraných zariadení vrátane dátumov ich vyradenia a ukončenia podpory nájdete na nasledujúcom odkaze. Na tejto stránke nájdete aj najnovšiu aktualizovanú verziu pre vaše zariadenie: Koniec životnosti

Ako funguje funkcia LAG v zariadení Zyxel NAS

LAG spája rozhrania, ako napríklad LAN1 a LAN2, do jedného logického spojenia, čo vedie k väčšej šírke pásma a odolnosti voči chybám. Obe rozhrania používajú rovnakú adresu IP a MAC. Táto konfigurácia vyžaduje, aby pripojený ethernetový prepínač tiež podporoval a bol správne nakonfigurovaný pre agregáciu liniek.

Konfigurácia LAG na zariadení Zyxel NAS

Prístup ku konfigurácii NAS:

1. • Prejdite na Ovládací panel > Sieť > TCP/IP > Sieťové rozhranie > Vytvoriť.
   • Vyberte možnosť pre vyrovnávanie záťaže alebo prepojenie portov.

Nastavenia prepojenia portov:

1. • Uistite sa, že siete LAN1 a LAN2 sú pripojené k rovnakému ethernetovému prepínaču.
   • Nakonfigurujte prepínač pre LAG s príslušnými nastaveniami tak, aby zodpovedali nastaveniam na NAS.

Možnosti vyvažovania záťaže:

Je možné zvoliť rôzne algoritmy vyrovnávania záťaže, ako napr:

• Round-Robin: Rozdeľuje pakety postupne po všetkých linkách.
• Aktívne zálohovanie: Jedno rozhranie je aktívne, zatiaľ čo druhé je záložné.
• XOR (exkluzívne OR): Vyvažuje prevádzku na základe zdrojovej a cieľovej adresy MAC alebo IP.

Konfigurácia IP adries:

• Pri konzistentnom adresovaní IP prostredníctvom DHCP má LACP obmedzenia. Odporúča sa nakonfigurovať statickú IP adresu pre NAS, aby sa zabezpečilo, že bude vždy dostávať rovnakú IP adresu.

Bežné problémy a riešenia

• Obmedzenie rýchlosti jedného toku:
  • Každý jednotlivý tok je obmedzený na rýchlosť jedného fyzického portu, zvyčajne 1 Gb/s. Kombinovaná šírka pásma sa realizuje prostredníctvom viacerých súčasných tokov.
• Kompatibilita prepínačov:
  • Uistite sa, že pripojený prepínač podporuje a je správne nakonfigurovaný pre LAG. Niektoré modely Zyxel, ako napríklad XGS1210-12, nepodporujú dynamický LACP (IEEE 802.3ad) a môžu vyžadovať statické nastavenia LAG.
• Úvahy o firmvéri a modeli:
  • Pre pokročilé funkcie, ako je LACP, zvážte použitie modelov vyššej triedy, ako sú série XGS1930 alebo GS1900, ktoré ponúkajú lepšiu podporu dynamickej agregácie liniek.

Príklad scenára konfigurácie

Pripojenie NAS:

1. • Pripojte siete LAN1 a LAN2 z NAS k dvom portom prepínača.

Konfigurácia prepínača:

1. • Na prepínači nastavte statickú skupinu LAG pre tieto dva porty.

Sieťové nastavenia NAS:

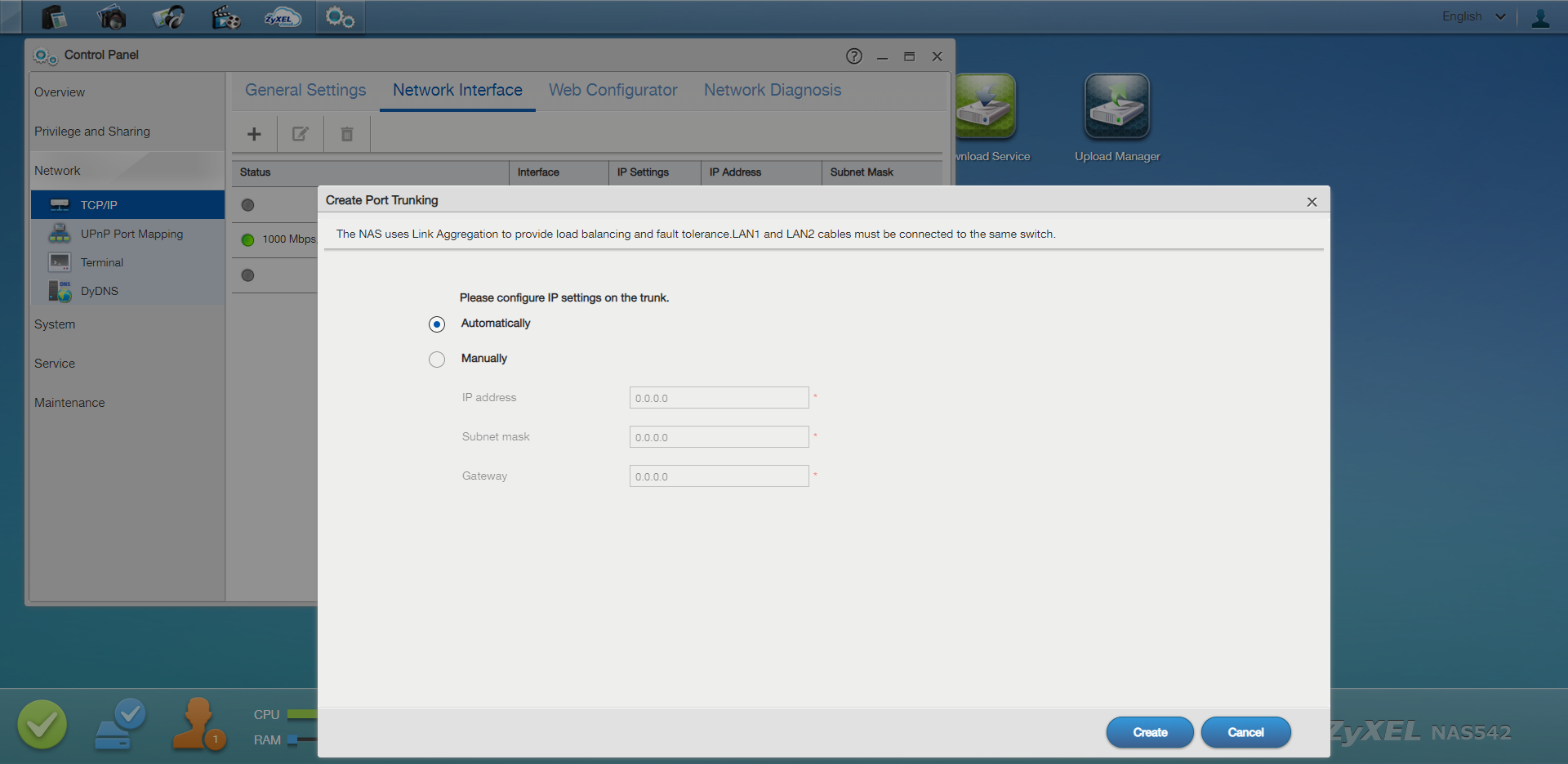

• Na NAS prejdite na Ovládací panel > Sieť > TCP/IP > Sieťové rozhranie > Vytvoriť.
• Vyberte položku Port Trunking a vyberte požadovaný algoritmus vyrovnávania záťaže.
• Priraďte NAS statickú IP adresu pre konzistentný prístup k sieti.
