Sieťový prepínač - konfigurácia VLAN na oddelenie prevádzky medzi oddeleniami

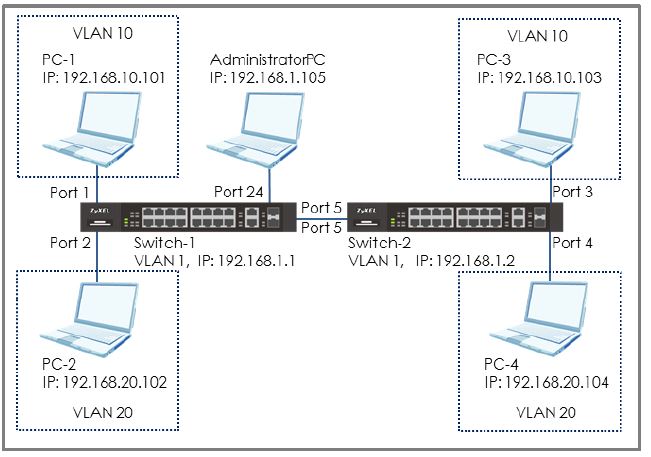

Tento príklad demonštruje, ako nastaviť prepínač na vytvorenie oddelenej prevádzky medzi oddeleniami.
Pomocou statickej VLAN budú môcť hostitelia pristupujúci do rovnakej VLAN komunikovať len medzi sebou.

Nastavenie VLAN na oddelenie prevádzky medzi oddeleniami

Konfigurácia prepínača-1

1. Nastavte VLAN1 na prepínači 1:
(Zabráňte vysielaniu paketov VLAN1 na port 1, 2 ) . Vstúpte do webového grafického rozhrania a prejdite na:

SWITCHING > VLAN > VLAN Setup > Static VLAN

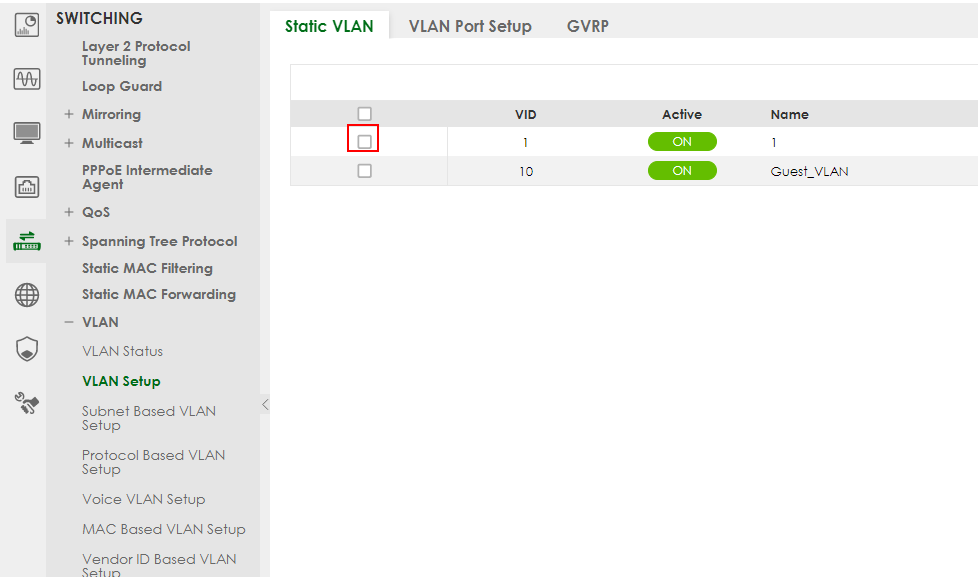

Potom vyberte VLAN1 (VID1) a kliknite na "Add/Edit" (Pridať/upraviť):

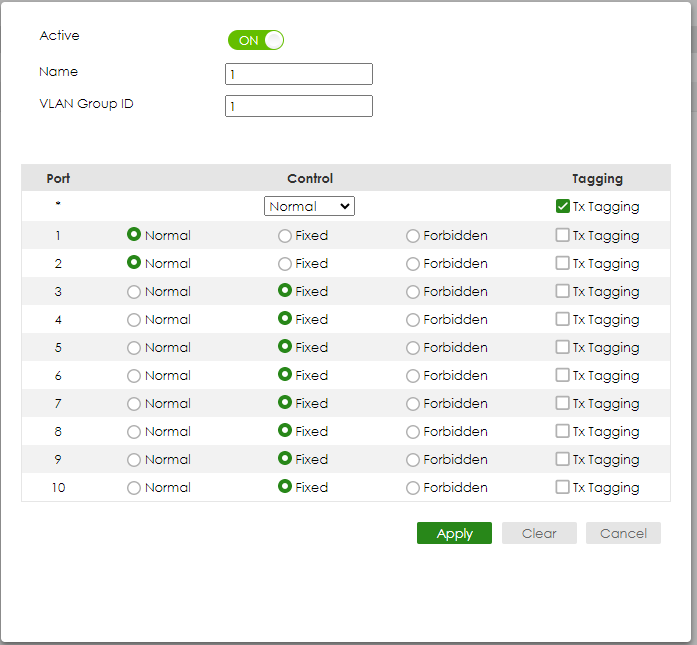

Vyberte port 1, 2 ako Normal. Kliknite na tlačidlo "Add" (Pridať).

Vytvorte VLAN10 na prepínači 1:
Vstúpte do webového grafického rozhrania a prejdite na:

Potom kliknite na Add/Edit (Pridať/upraviť):

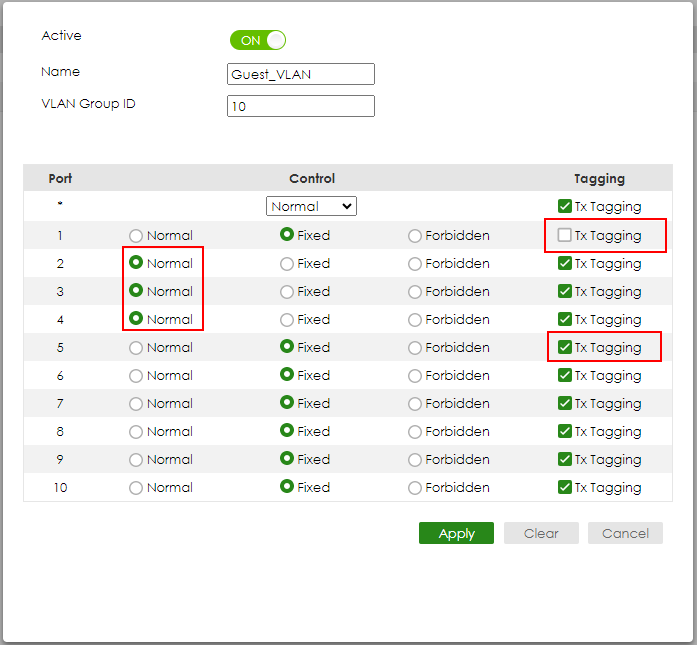

Zadajte názov a ID skupiny VLAN=10. Vyberte port 1, 5 ako Fixed a zrušte zaškrtnutie Tx Tagging(Untagged) na porte 1 a zaškrtnite Tx Tagging(Tagged) na porte 5. Kliknite na tlačidlo "Apply".

Vytvorte VLAN20 na prepínači 1:
Vstúpte do webového grafického rozhrania a prejdite na:

SWITCHING > VLAN > VLAN Setup

Kliknite na Add/Edit (Pridať/upraviť).

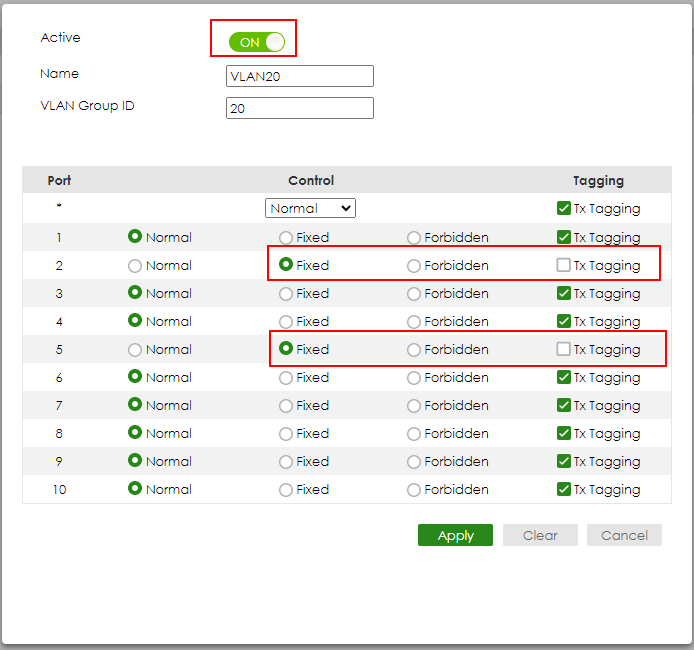

Potom začiarknite políčko "ACTIVE" (Aktívne) Zadajte názov a ID skupiny VLAN=20. Vyberte port 2, 5 ako Fixed a zrušte začiarknutie Tx Tagging(Untagged) na porte 2 a začiarknite Tx Tagging(Tagged) na porte 5. Kliknite na tlačidlo "Apply".

Nastavte PVID na prepínači 1:
Prejdite na:

SWITCHING > VLAN > VLAN Setup > VLAN Port Setup

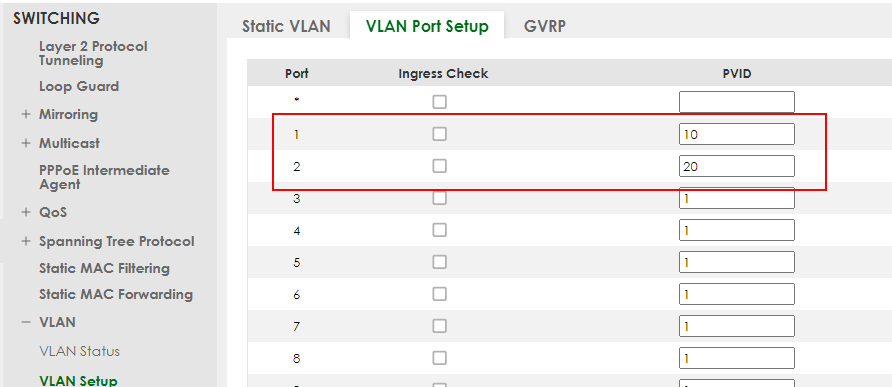

Nastavte port 1 ako PVID=10 (VLAN 10) a port 2 ako PVID=20 (VLAN 20).

Konfigurácia prepínača 2

Nastavte VLAN1 na prepínači 2:
Port 3, 4 ako normálny port (tým sa zabráni vysielaniu paketov VLAN1 na port 3, 4). Vstúpte do webového grafického rozhrania a prejdite na:

SWITCHING > VLAN > VLAN Setup > Static VLAN > Select VID1 > Add/Edit

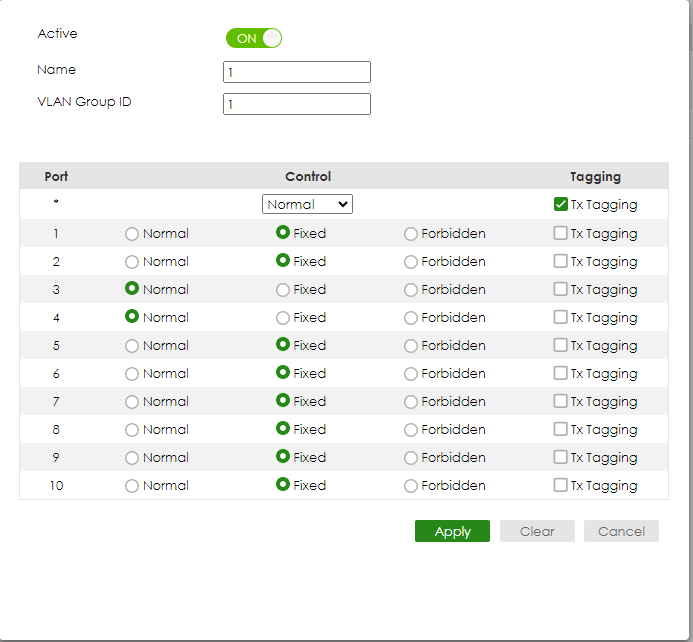

Vyberte port 3, 4 ako Normal.
Kliknite na tlačidlo "Pridať".

Vytvorenie VLAN10 na prepínači 2:
Vstúpte do webového grafického rozhrania a prejdite na:

SWITCHING > VLAN > VLAN Setup > Static VLAN > Add/Edit

Začiarknite políčko "ACTIVE" (Aktívne) Zadajte názov a ID skupiny VLAN=10.

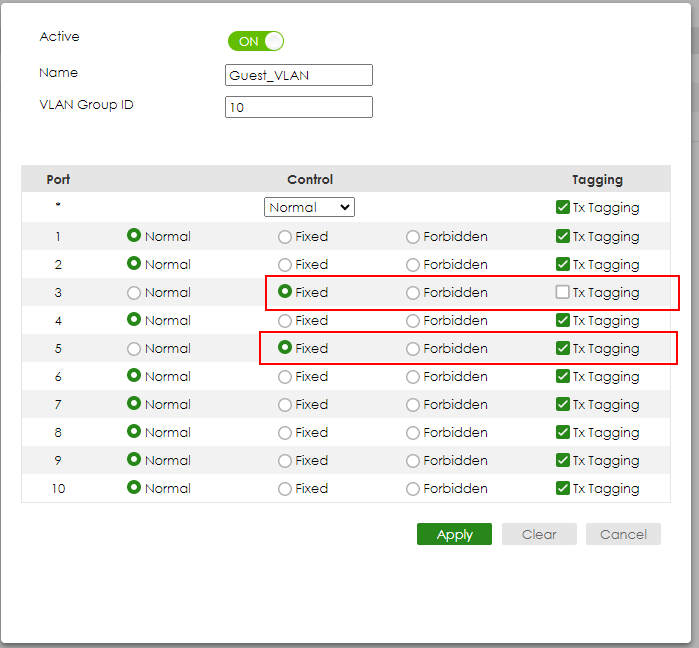

Vyberte port 3, 5 ako Fixed a zrušte začiarknutie Tx Tagging(Untagged) na porte 3 a začiarknite Tx Tagging(Tagged) na porte
Kliknite na tlačidlo "Apply".

Vytvorenie VLAN20 na prepínači 2:
Vstúpte do webového grafického rozhrania a prejdite na:

SWITCHING > VLAN > VLAN Setup > Static VLAN > Add/Edit

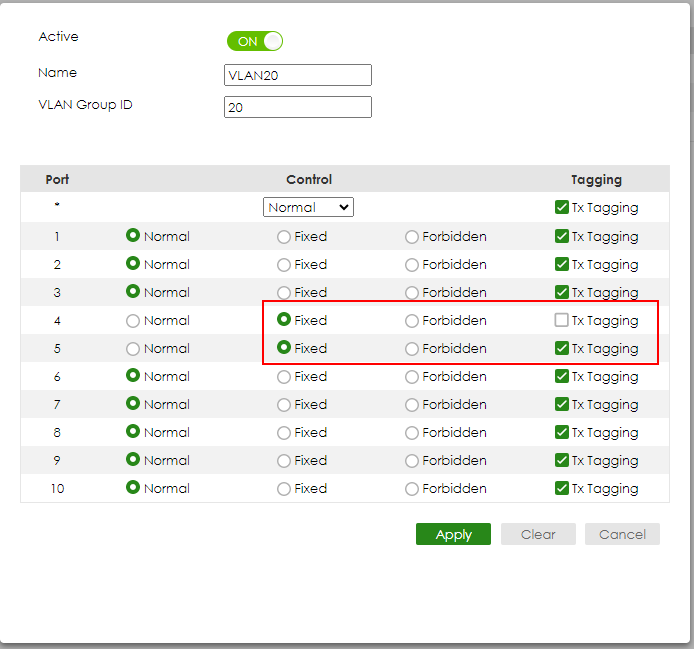

Začiarknite políčko "ACTIVE" (Aktívne) Zadajte názov a ID skupiny VLAN=20. Vyberte port 4, 5 ako Fixed a zrušte začiarknutie Tx Tagging(Untagged) na porte 4 a začiarknite Tx Tagging(Tagged) na porte
Kliknite na tlačidlo "Apply".

Nastavte PVID na prepínači 2:

Prejdite na:

SWITCHING > VLAN > VLAN Setup > VLAN Port Setup

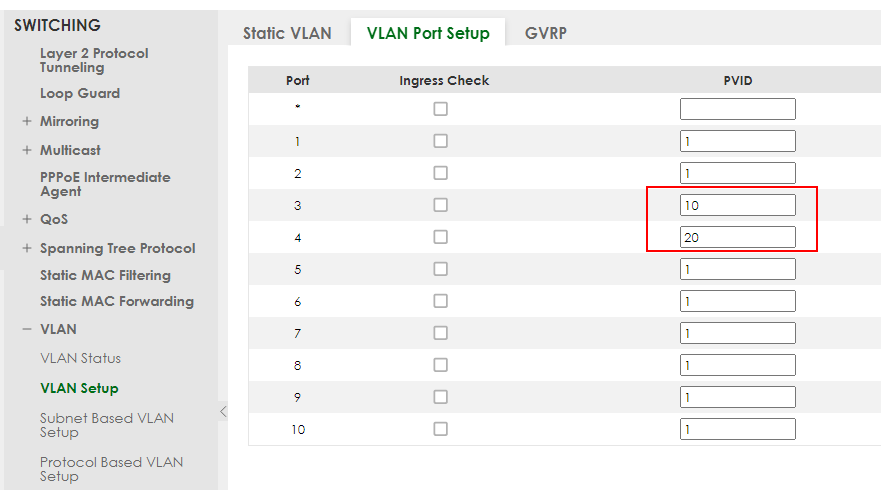

Nastavte port 3 ako PVID=10 (VLAN 10) a port 4 ako PVID=20.

Otestujte výsledok

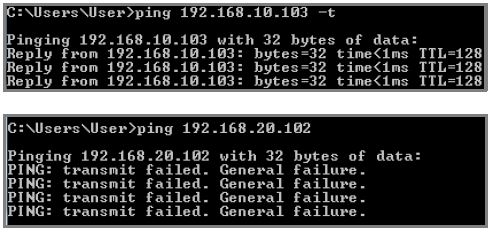

• PC v tej istej VLAN môže pingovať každý PC-1 môže úspešne pingovať PC-3, ale PC-1 nemôže pingovať PC-2.

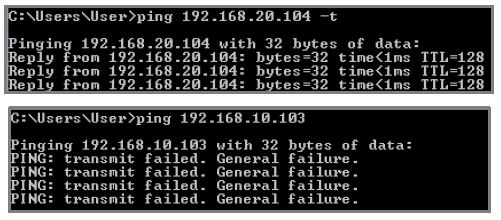

• PC-2 môže úspešne pingovať PC-4, ale PC-2 nemôže pingovať PC-3.
