VLAN cez WDS (bezdrôtový distribučný systém) - Bezdrôtový most

Tento podrobný sprievodca ukazuje, ako nakonfigurovať VLAN cez WDS (bezdrôtový distribučný systém). Pri použití bezdrôtového mosta chceme tiež zaistiť, aby boli všetky siete VLAN použiteľné aj prostredníctvom pripojenia WDS.

Tu je tiež zoznam podporovaných modelov:

Wireless Bridge a jeho podporované modely

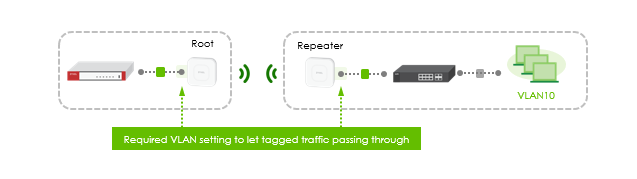

Scenár

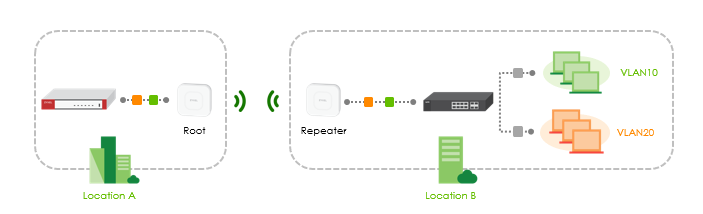

Keď sa dve fyzické miesta potrebujú spojiť v rozsiahlych oblastiach, môže byť lacnejšie ich prepojiť bezdrôtovo ako s káblovým pripojením Ethernet. Hlavná kancelária napríklad chce vybudovať most z bodu do bodu k pobočke. V pobočke by mali byť k dispozícii aj siete VLAN z hlavnej kancelárie.

Čo k tomu potrebuješ?

- AP podporované bezdrôtovým mostom, napríklad WAC

- Prepínač s podporou VLAN

Obsah

1. Konfigurujte prístupové body samostatne

2. Druhý AP

3. Konfigurácia kanála

4. Informácie o prepojení WDS

5. Vytvorenie VLAN

6. Skontrolujte výsledky

1. Konfigurujte AP samostatne

Konfigurujte prístupové body samostatne. Štandardne použite https://192.168.1.2 alebo použite naše užitočné nástroje, ako napríklad ZON alebo ZAC.

Prejdite na

Configuration > Wireless > AP Management

Nastavte prvý AP na root AP a kliknite na „Použiť“.

2. Druhý AP

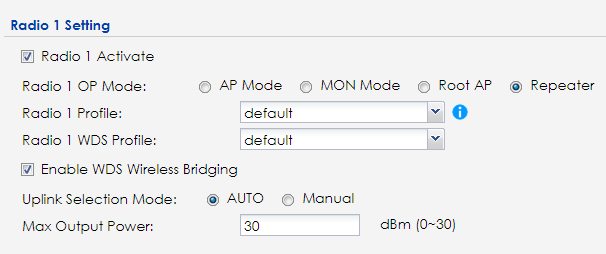

Vyberte svoj druhý AP ako opakovač a povoľte „Bezdrôtové premostenie WDS“.

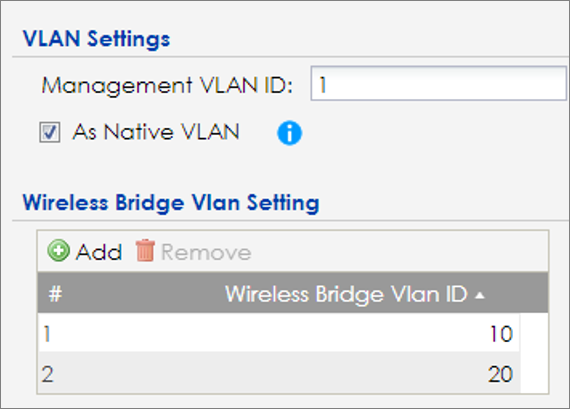

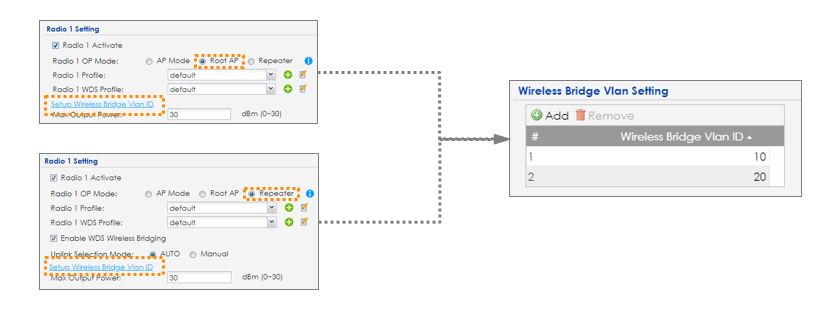

Potom môžete priamo pomocou novo pridaných hypertextových odkazov vytvoriť potrebné nastavenia siete VLAN:

-> Profil WDS

v časti Konfigurácia> Objekt> Profil WDS je možné ho nakonfigurovať. Tu je možné nakonfigurovať WDS SSID a vopred zdieľaný kľúč. SSID WDS bude skrytý.

3. Konfigurácia kanála

Zaistite, aby prístupové body neprepínali svoje kanály tak, že ich nakonfigurujete ako manuálne

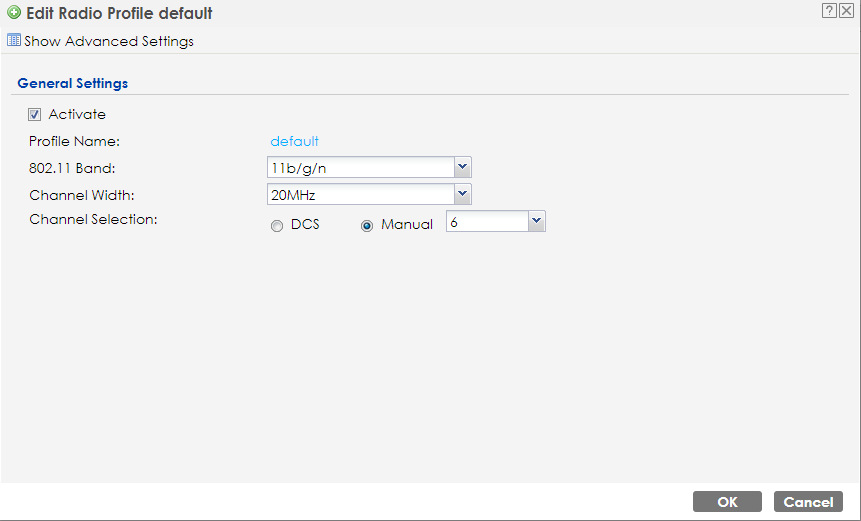

Configuration > Object > AP Profile > Radio

upravte rádio (2,4 G alebo 5 G) na oboch prístupových bodoch k rovnakému. Postarajte sa o úpravu rádia, ktoré sa používa na stavbu bezdrôtového mosta.

- začiarknite políčko „ručne“ a podľa potreby vyberte kanál

4. Informácie o prepojení WDS

Ísť do

Monitor > WDS Link Info

Tu môžete skontrolovať, či funguje pripojenie WDS. Ak pripojenie funguje, malo by to vyzerať takto:

5. Vytvorenie VLAN

Potom, čo ste to urobili, je čas vytvoriť siete VLAN.

Ísť do:

Configuration > Network > VLAN

Pridajte VLAN podľa potreby.

Poznámka: Pripomíname, že chcete vytvoriť a pridať oba AP do VLAN

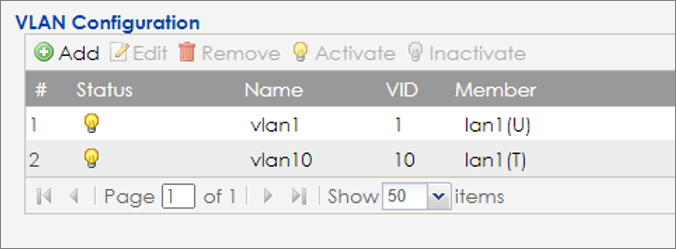

Príklad vytvorenia VLAN:

Nasledujúce články ukazujú, ako ...

nakonfigurujte VLAN na zariadení USG

nakonfigurujte VLAN v ethernetových prepínačoch

6. Skontrolujte výsledky

Teraz zapojte klienta do prepínača, ktorý je iba s AP opakovača. Na internet by ste mali mať prístup z iného webu alebo zo zariadení ping na inom webe. Klienti by mali dostať IP adresu podobnú konfigurácii, akú ste urobili.
