Ako nakonfigurovať tunel IPSec s overením 802.1X v systéme Android?

V tomto článku sa pozrieme na to, ako nakonfigurovať tunel IPSec VPN s protokolom xAuth na zariadení s Androidom.

Prejdeme nasledujúce kroky:

Konfigurácia Zyxel USG / ATP / VPN

• Nastavenie potrebných objektov

• Nastavenie používateľa av prípade potreby aj skupina používateľov

• Nastavenie potrebných adries objektov

• Potvrdzuje sa pravidlo Firewall

• Nastavenie VPN Gateway

• Nastavenie pripojenia VPN

Konfigurácia v systéme Android

• Prístup do ponuky VPN

• Pridanie pripojenia VPN

• Testovanie pripojenia VPN

Konfigurácia Zyxel USG / ATP / VPN

Prihláste sa do svojho zariadenia.

Predvolené nastavenia:

Nastavenie objektu:

Nastavenie používateľa:

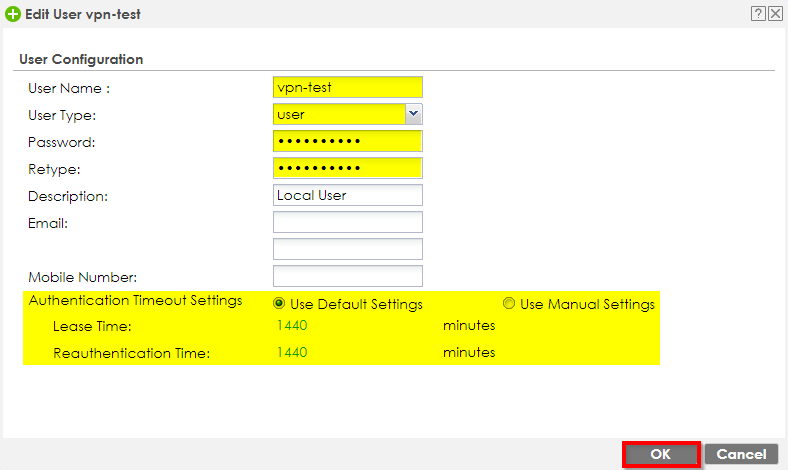

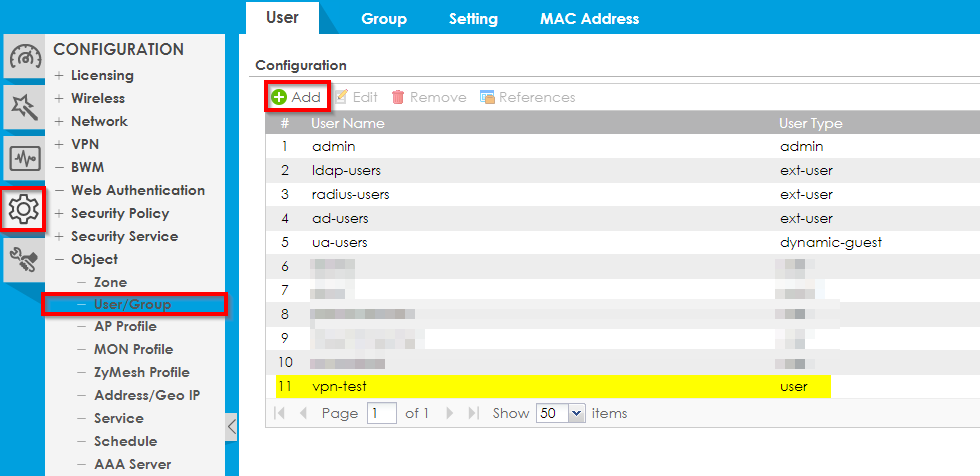

Configuration -> User/group -> User

Kliknite na „Pridať“

a vyplňte potrebné informácie.

V tomto príklade používam:

Okrem toho môžete zmeniť čas, v ktorom môže byť používateľ prihlásený, bez opätovnej autentifikácie.

Predvolené nastavenie je 1440 minút alebo 24 hodín.

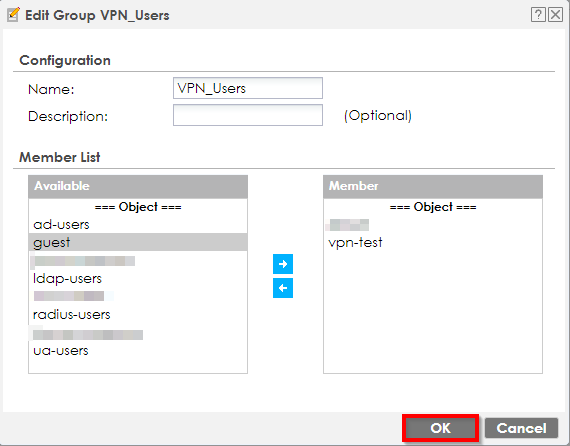

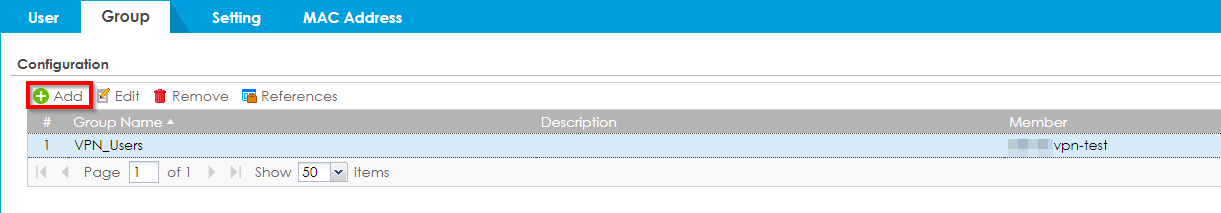

Ak chcete používať sieť VPN s viacerými používateľmi, môžete tiež nastaviť skupinu používateľov.

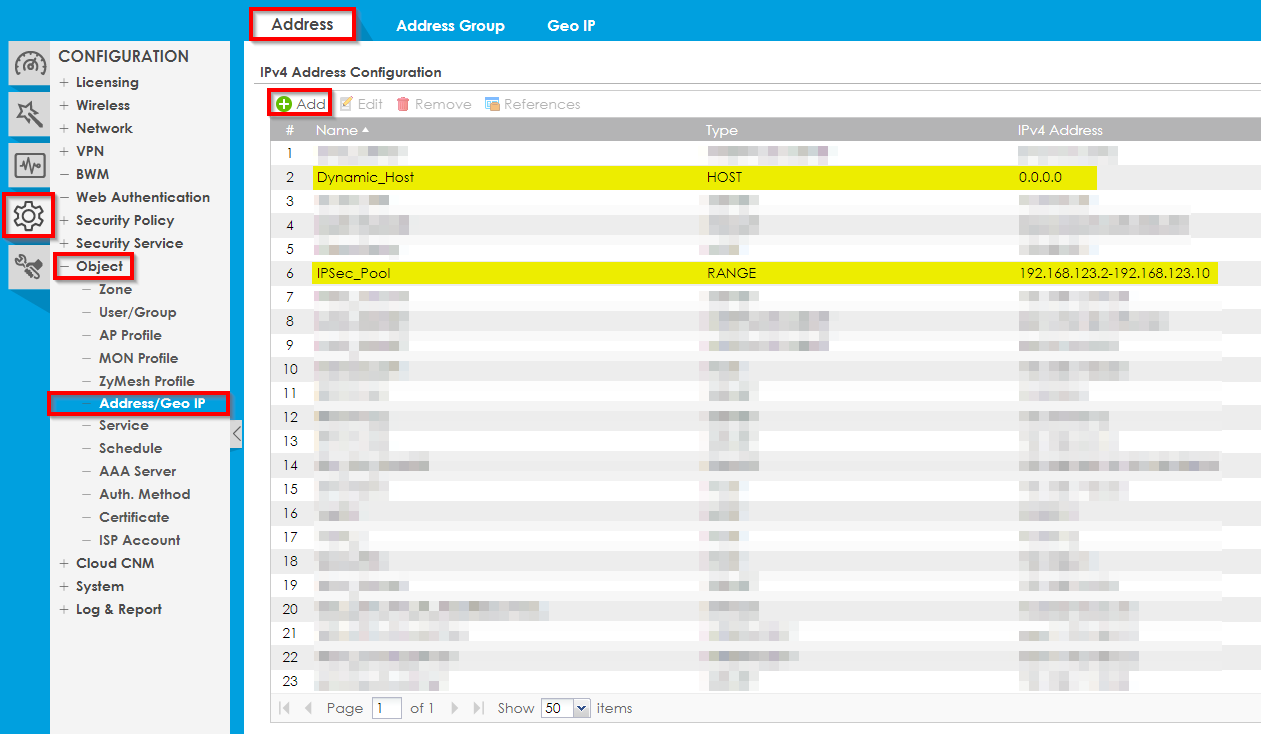

Nastavenie potrebných objektov adresy:

Teraz musíme nastaviť nejaké objekty, ktoré budeme potrebovať neskôr.

Configuration -> Object -> Address/Geo IP -> Address

Kliknite na „Pridať“

a vytvorte 2 potrebné objekty:

IP fond, ktorý používam, sa môže líšiť vo vašom prípadu použitia!

! (Je imPortant, že rozsah nie je používaný žiadnym iným rozhraním / zónou / tunelom site2 / ...)!

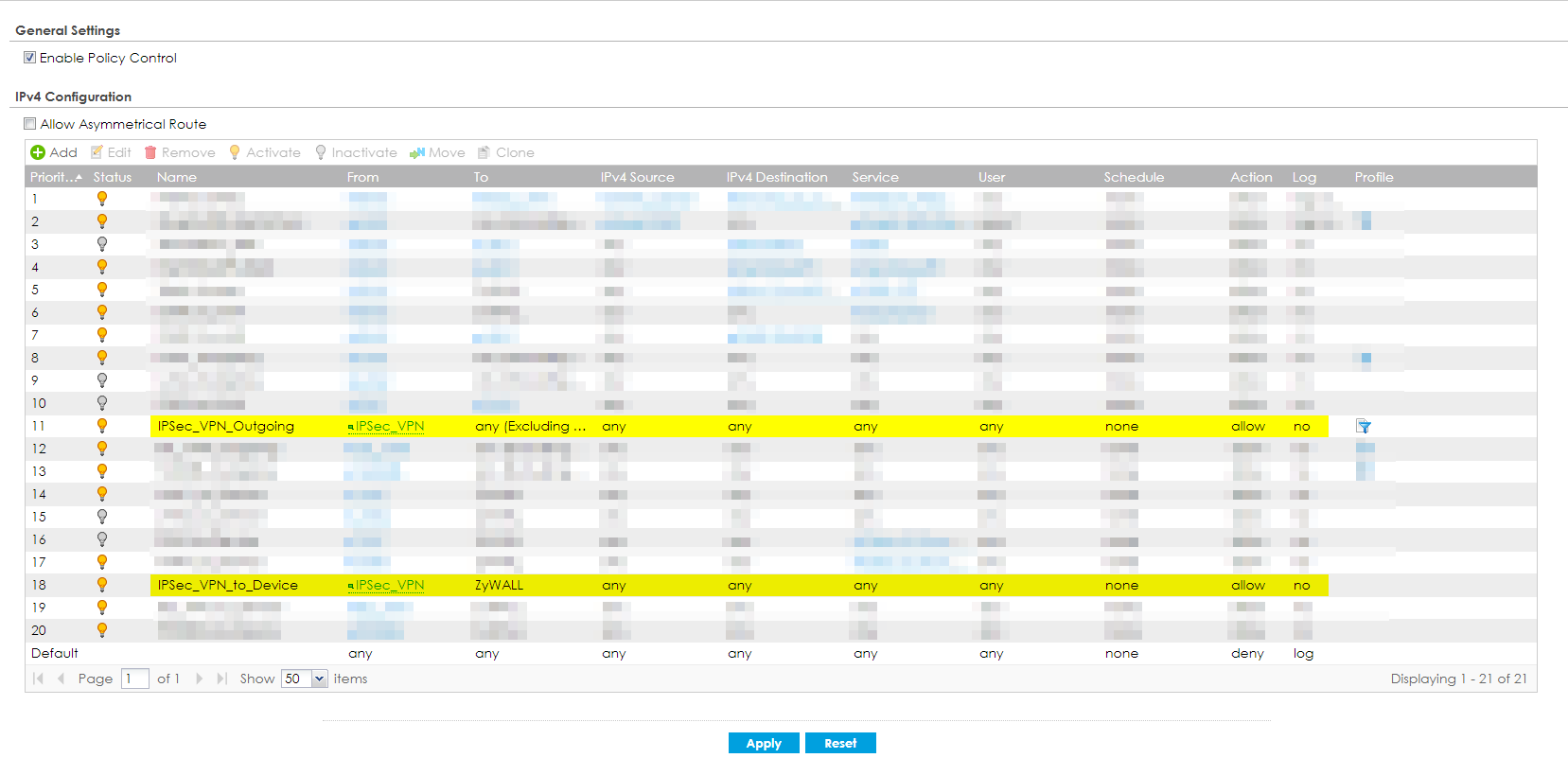

Potvrdzovanie pravidiel Firewall:

Teraz potvrdzujeme, že máme 2 veľmi pravidlá ImPortant Firewall:

Configuration -> Security Policy -> Policy Control

Ide o tieto predvolené pravidlá:

IPSec_VPN_Outgoing
IPSec_VPN_to_Device

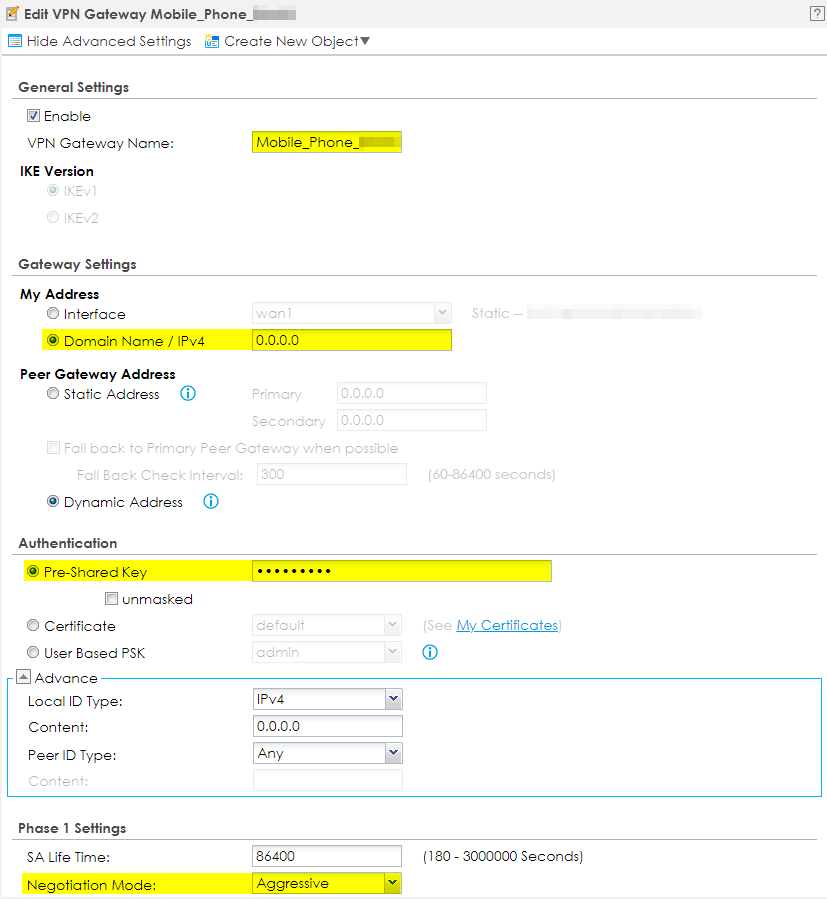

Nastavenie VPN Gateway

Teraz môžeme nastaviť VPN Gateway.

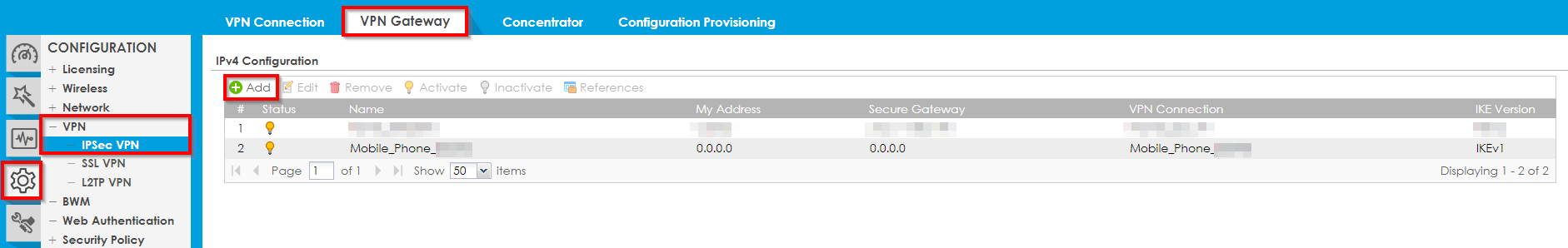

Configuration -> VPN -> IPSec VPN -> VPN Gateway

Kliknite na „Pridať“

a vyplňte nasledujúce:

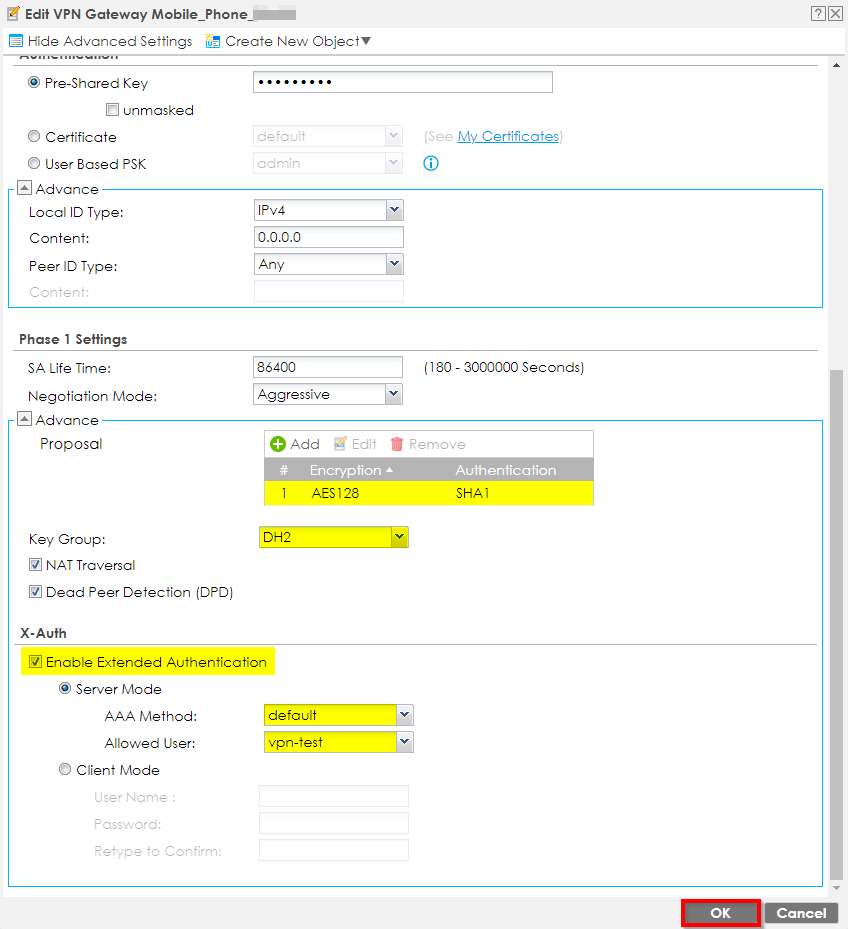

Ako „Predzdieľaný kľúč“ som použil „123456789“, ale samozrejme môžete použiť všetko, čo chcete.

ako „Povolený používateľ“ Môžete si vybrať používateľa alebo skupinu, ktorú sme vytvorili v prvom kroku

( Nastavenie používateľa )

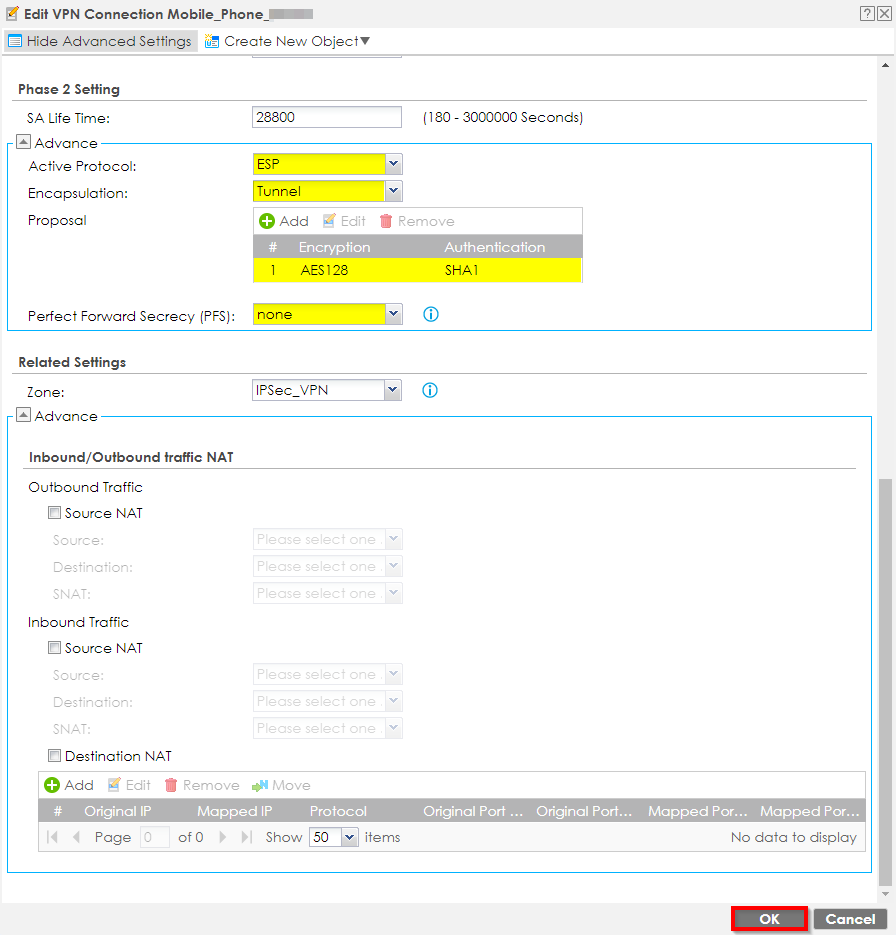

Nastavenie pripojenia VPN

V tomto kroku nakonfigurujeme pripojenie VPN pre Gateway.

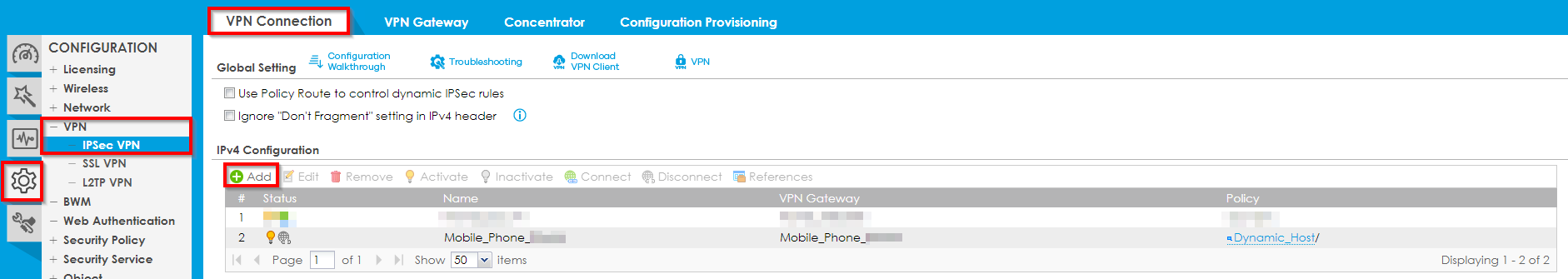

Configuration -> VPN -> IPSec VPN -> VPN Connection

Kliknite na „Pridať“

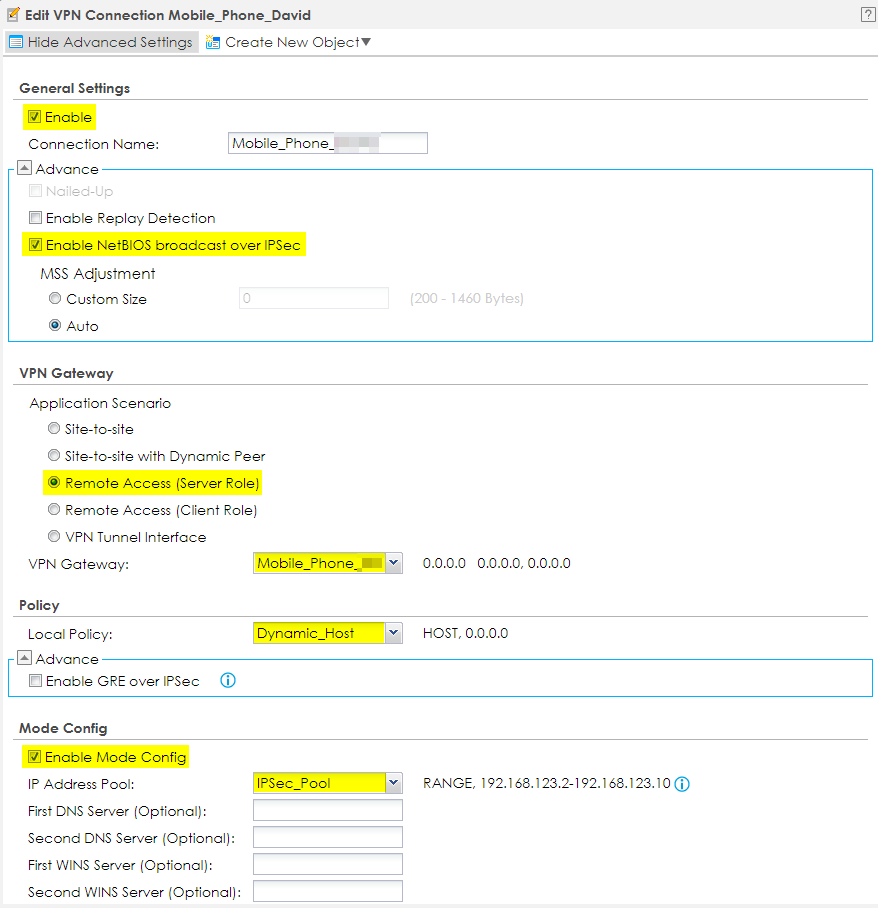

a vyplňte potrebné informácie.

V tomto scenári som aktivoval „Povoliť vysielanie NetBIOS cez IPSec“, pretože som použil aplikáciu, ktorá pracovala s rozlíšením názvov NetBIOS.

To je toto a teraz prebieha konfigurácia na zariadení Android.

Konfigurácia v systéme Android

Prístup k ponuke VPN:

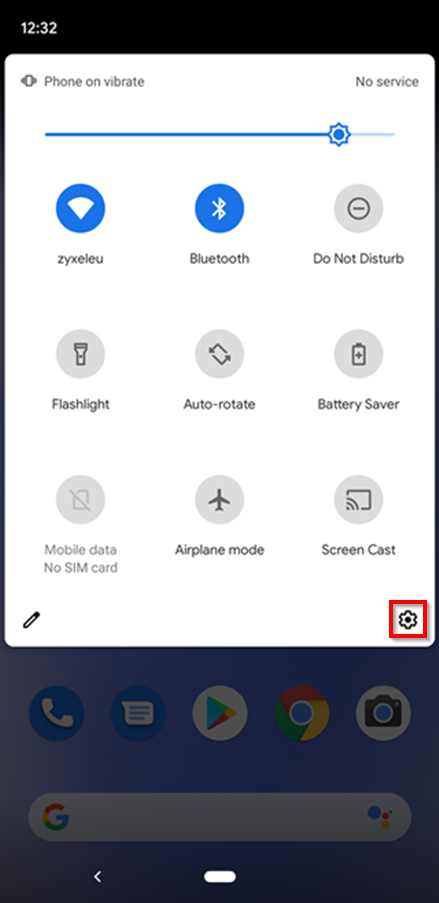

Použite prístup k rozbaľovacej ponuke a vyberte malý symbol „výstroj“.

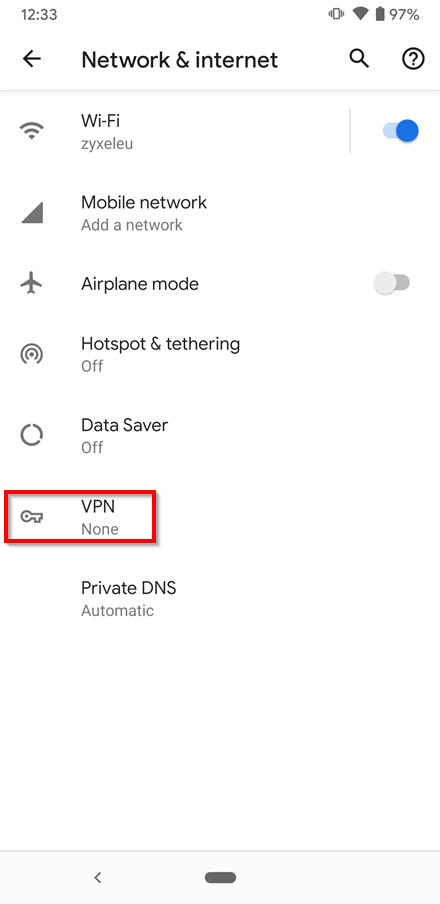

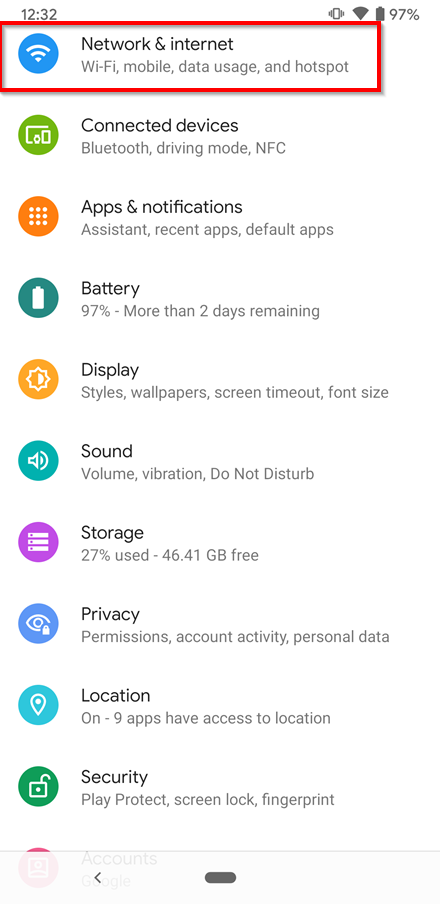

Vyberte možnosť „Sieť a internet“

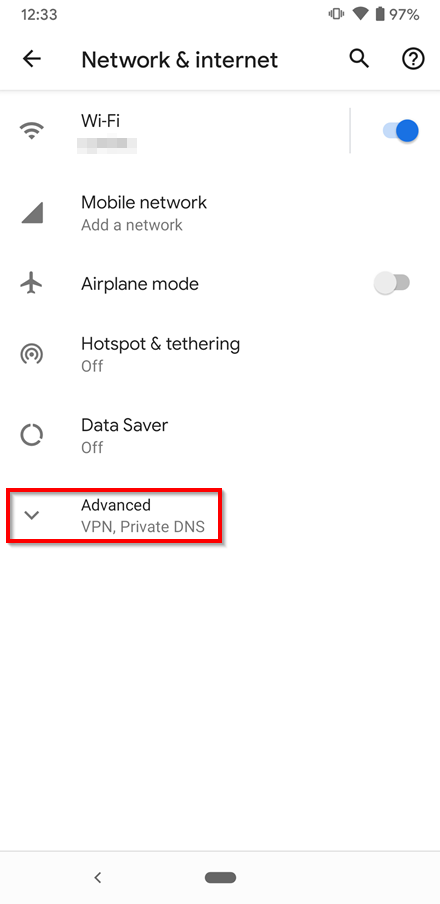

Kliknite na "Advanced"

a zvoľte „VPN“

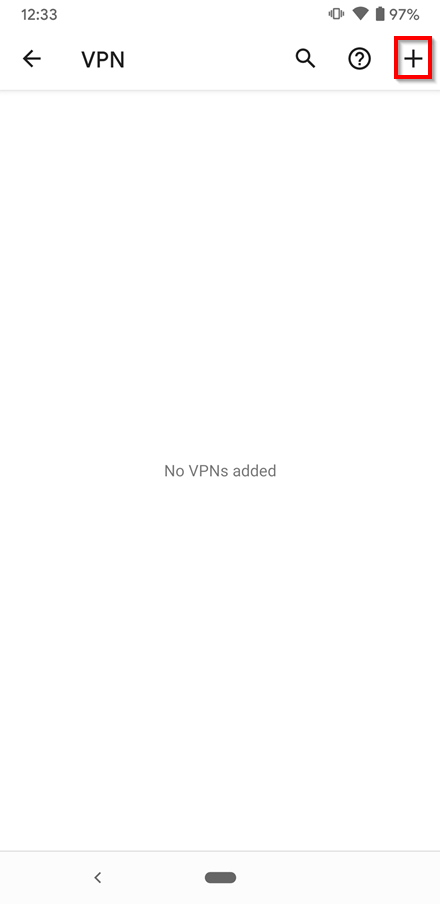

Pridanie pripojenia VPN:

Kliknite na symbol +

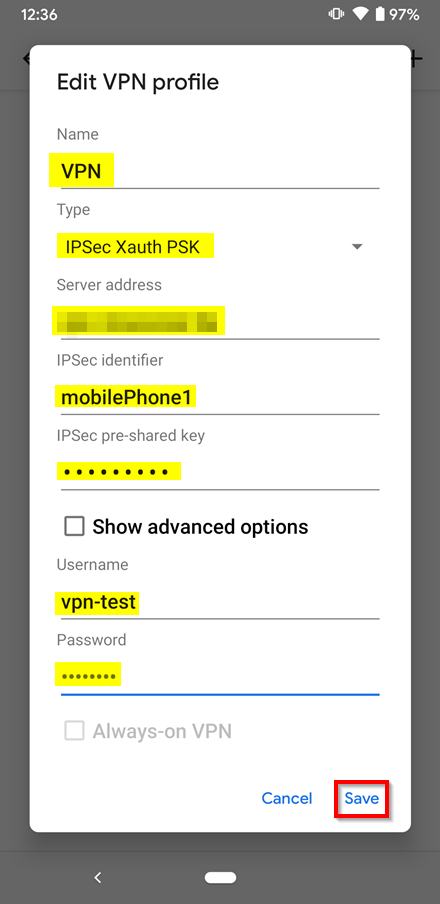

a vyplňte informácie z pripojenia VPN, ktoré sme vytvorili predtým, a kliknite na tlačidlo „Uložiť“.

( Vytvorenie pripojenia VPN )

Ako identifikátor IPSec môžete uviesť takmer! čokoľvek.

! Identifikátor musí byť jedinečný pre každé zariadenie!

Testovanie pripojenia VPN:

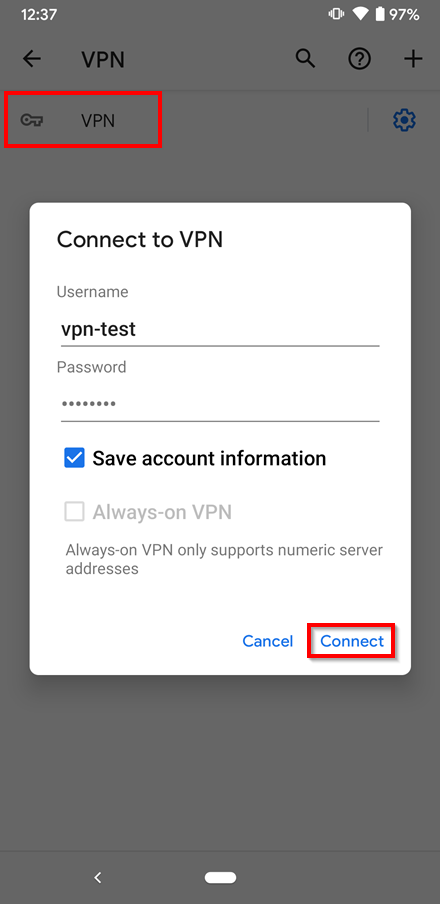

Vyberte si VPN a kliknite na „Pripojiť“

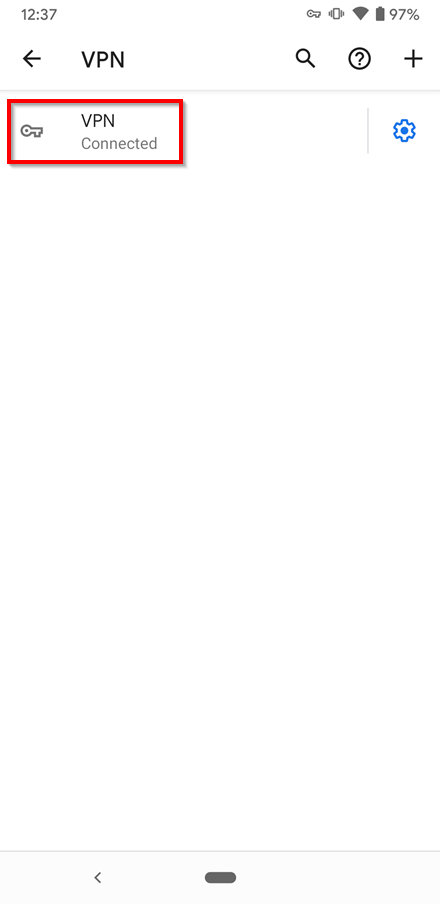

A my sme hotoví.
