Vysoká dostupnosť brány firewall [HA Pro] - Ako vymeniť chybné zariadenie v HA Pro

Táto príručka ukazuje, ako vymeniť chybné zariadenie v nastavení ha zariadenia.

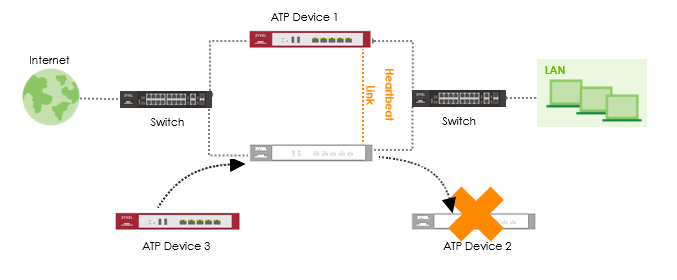

Scenár a topológia

V tomto príklade je potrebné vymeniť zariadenie 2.

Pred opätovným nasadením prostredia HA-Pro

1. Uistite sa, že všetky licencie sú na zostávajúcom zariadení.

2. Skontrolujte, či bolo na stránke HA-Pro zadané správne sériové číslo zostávajúceho zariadenia.

Configuration > Device HA > Device HA-Pro

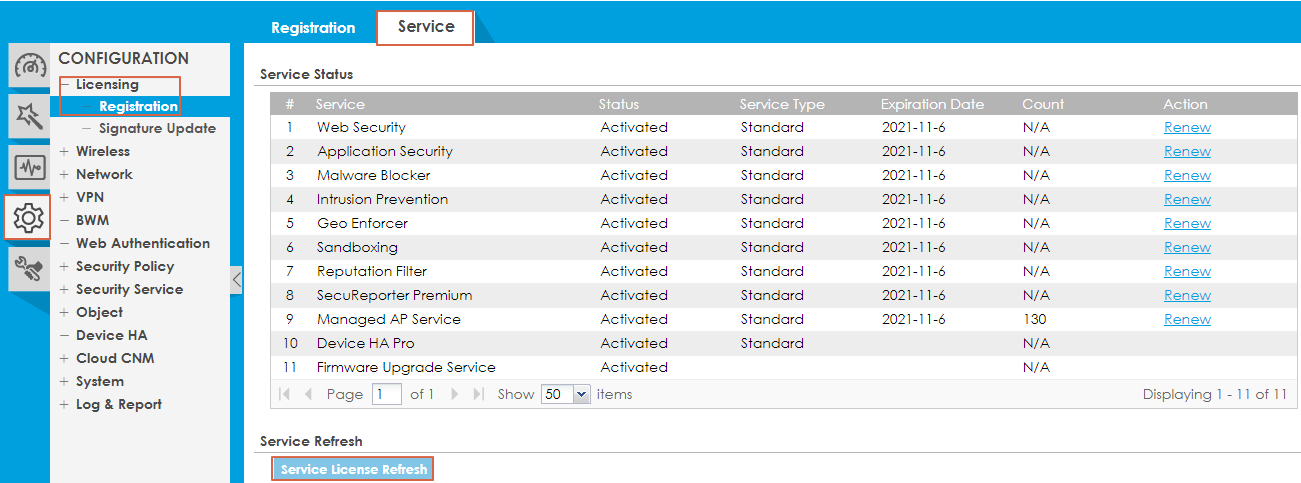

3. Kliknite na "Service License Refresh" (Obnovenie licencie služby) nastránke Device 1 (Zariadenie 1) , aby ste skontrolovali prípadnú aktualizáciu licencie zo stránky myzyxel.com.

Configuration > Licensing > Registration > Service > Service License Refresh

Po prijatí nového zariadenia (Zariadenie 3)

1. Zálohujte konfiguráciu zariadenia 1

2. Zariadenie 3 by malo používať predvolenú konfiguráciu systému

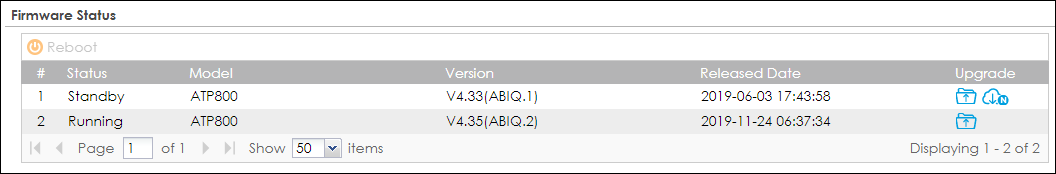

3. Bežiaca verzia firmvéru musí byť na oboch zariadeniach rovnaká.

4. Spustený oddiel musí byť na oboch Zariadeniach rovnaký.

Aktívne (zariadenie 1) - spustený firmvér 4.35(ABIQ.2)

Pasívne (zariadenie 3) - beží firmvér 4.35(ABIQ.2)

Konfigurácia na zariadení 1

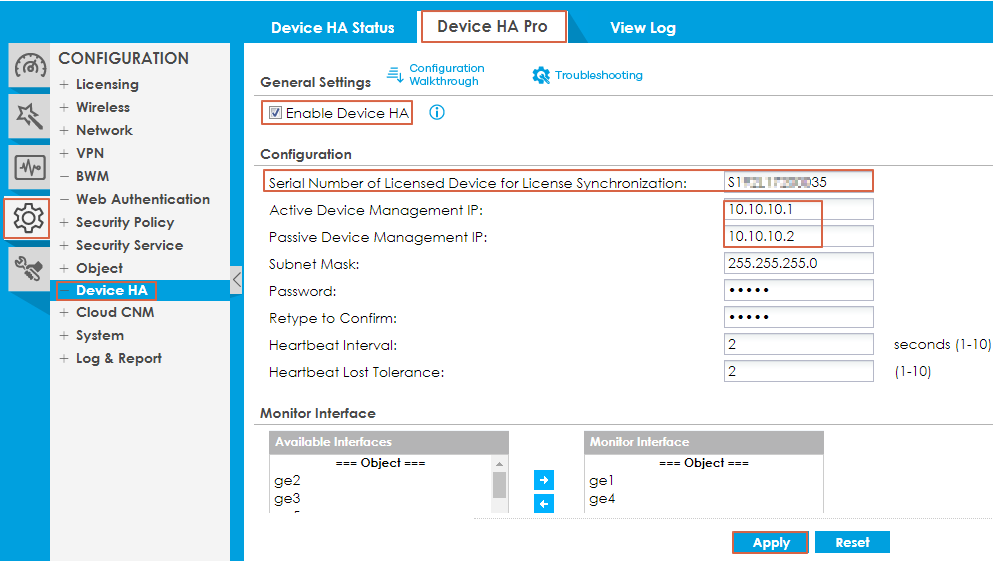

Prejdite na nasledujúce nastavenia a začiarknite "Enable Device HA " (Povoliť HA zariadenia):

Configuration > Device HA > Device HA Pro

Uistite sa, že konfigurácia v každom poli je správna. (Adresa IP správy aktívneho a pasívneho zariadenia, heslo...)

Ďalej nastránke stlačte tlačidlo apply (Použiť).

Konfigurácia na zariadení 3

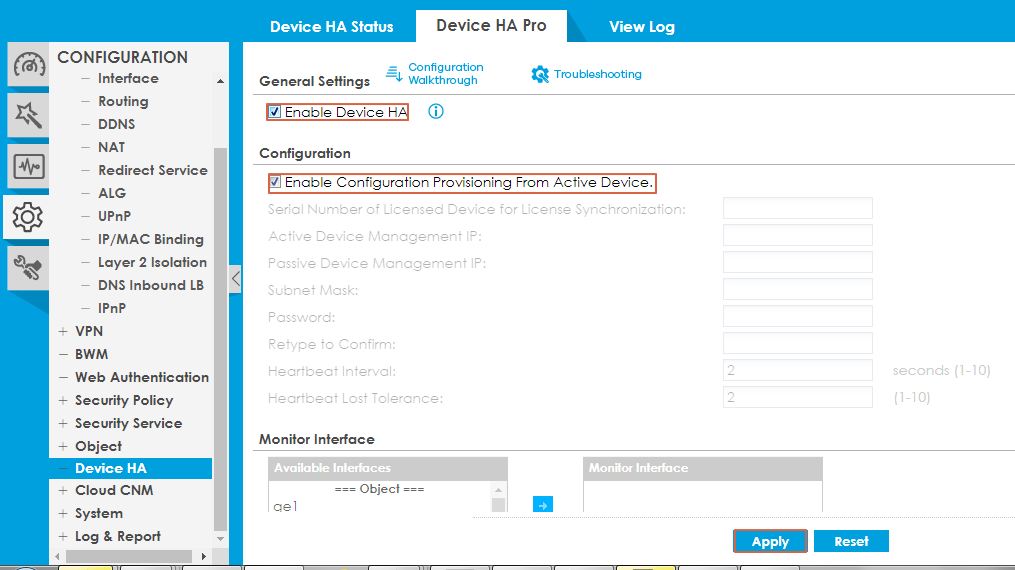

Prejdite na nasledujúce nastavenia a zaškrtnite "Enable Configuration Provisioning From Active Device" a"Enable Device HA", potom stlačte Apply:

Configuration > Device HA > Device HA Pro

Stlačením OK dokončite konfiguráciu pasívneho zariadenia.

Teraz pripojte prepojenieportu heartbeat (posledný medený ethernetový port) a počkajte na úplnú synchronizáciu.

V tomto príklade je portom srdcovej frekvencie ATP800 port 12.

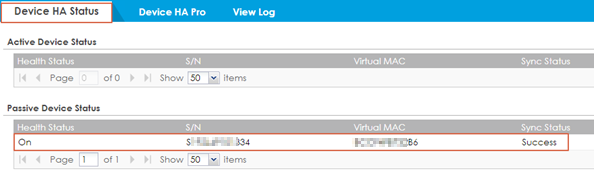

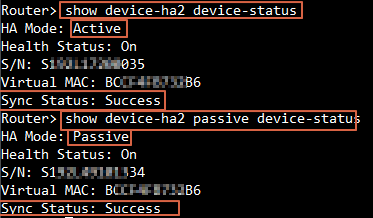

Stav synchronizácie môžete skontrolovať aj prostredníctvom konzoly.

príkazy:

# show device-ha2 device-status
# show device-ha2 passive device-status

# show device-ha2 sync summary

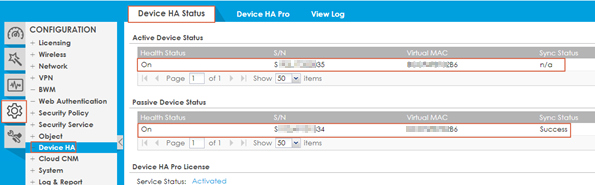

Overenie

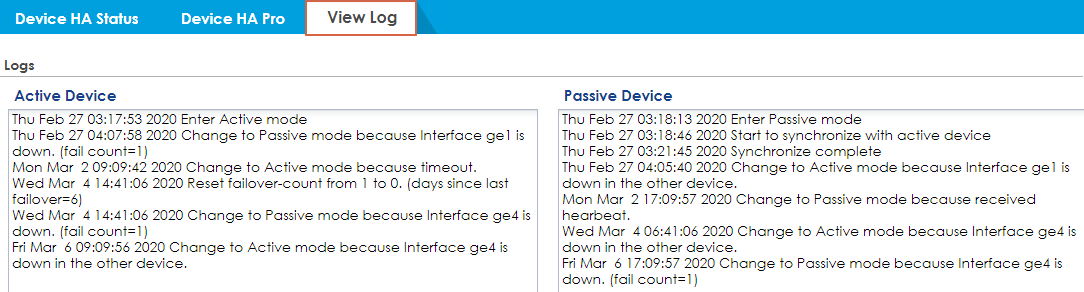

V protokole o stave zariadenia HA môžete skontrolovať, či všetko funguje.
Ak bola konfigurácia úspešná, mali by sa zobraziť nasledujúce správy:

Zariadenie 1 (aktívna rola)

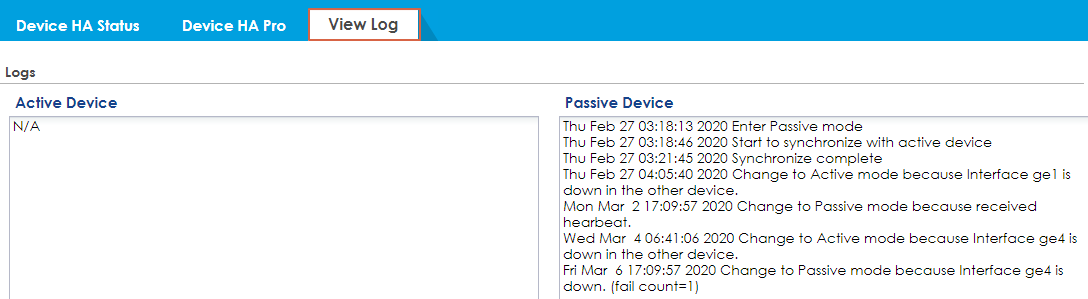

Zariadenie 3 (pasívna úloha)
