Sieťový prepínač - Konfigurácia VLAN [rad GS/XGS]

Tento návod krok za krokom ukazuje, ako nastaviť VLAN pomocou prepínača Zyxel radu GS/XGS. Ukážeme vám, ako pridať VLAN a ako nastaviť rôzne nastavenia medzi nastavením neoznačenej a označenej VLAN. Spoločnosť Zyxel podporuje rôzne typy VLAN, tento KB je založený na VLAN založenej na značkách (802.1Q).

Sprievodca krok za krokom

Tieto kroky vám ukážu, ako nastaviť VLAN, ktorá oddeľuje prevádzku hostí v sieti, tu ako príklad VLAN10. Upozorňujeme, že tento návod sa zaoberá len konfiguráciou prepínača.

1. Prihlásenie

2. Pridať VLAN

3. Nastavenie PVID - pre zariadenia, ktoré nepodporujú VLAN (VLAN-unaware)

4. Príklad CLI

5. Hlbšie informácie

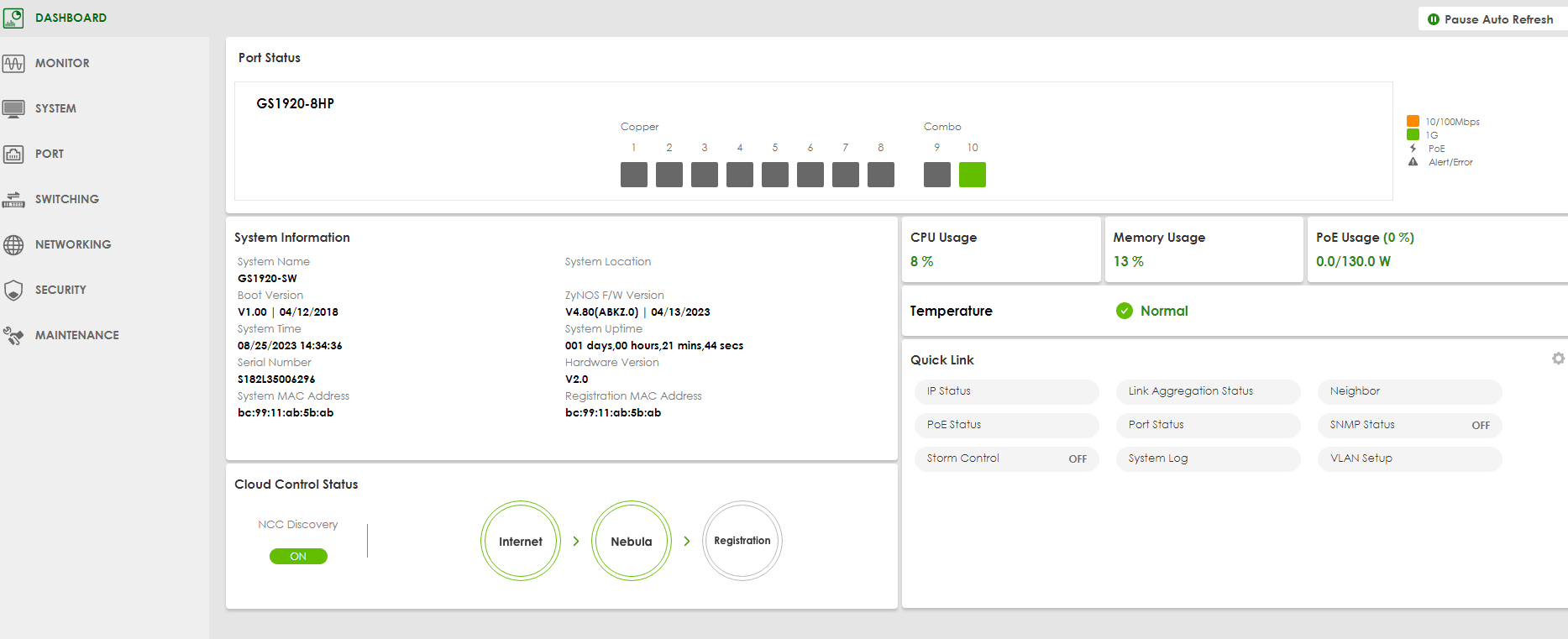

1. Prihlásenie do prepínača

Prihláste sa do prepínača s predvolenou IP 192.168.1.1 a "Ignorujte" túto správu, neskôr ju môžete zmeniť.

Ak máte problémy, pozrite si tento článok:

Sieťový prepínač - Zmena adresy IP správy prepínača [Prvé prihlásenie]

2. Pridať sieť VLAN

Prejdite na stránku:

"Kliknite" > Statická VLAN

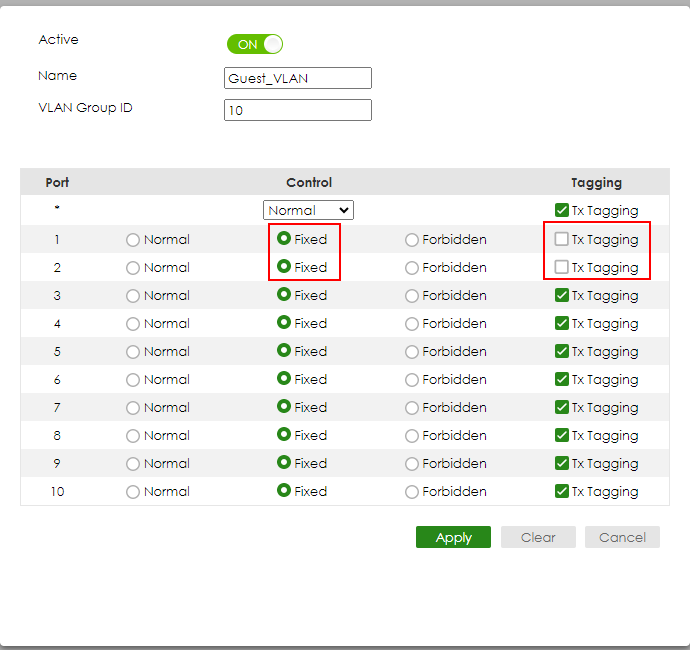

Pridajte názov, ID VLAN, vyberte položku Control (Riadenie) a Tagging (Označovanie).
Tu nastavíme všetky porty na pevné a Tagovanie, okrem portu 1-2. Tento port sa bude používať pre zariadenia, ktoré nevedia pracovať s VLAN (VLAN unaware ako normálny počítač, Pre tento port bude potrebný PVID!) a všetky ostatné porty pre zariadenia, ktoré vedia VLAN-(VLAN-aware). Nakoniec kliknite na tlačidlo ADD:

Normálne: Pripojte port k tejto VLAN dynamicky.

Opravené: Urobte, aby bol port pevným členom tejto VLAN

Zakázané: Zakázať portu pripojiť sa k tejto VLAN

3. Nastavenie PVID

Pre zariadenia, ktoré nepodporujú VLAN (VLAN-unaware, ako bežný počítač).

V predchádzajúcom príklade Port 1-2 nie je nastav ený na Tx-Tagging. Tento port by mal byť členom len VLAN10 a nie VLAN1. Prejdite na:

SWITCHING > VLAN > VLAN Setup > VLAN Port Setup

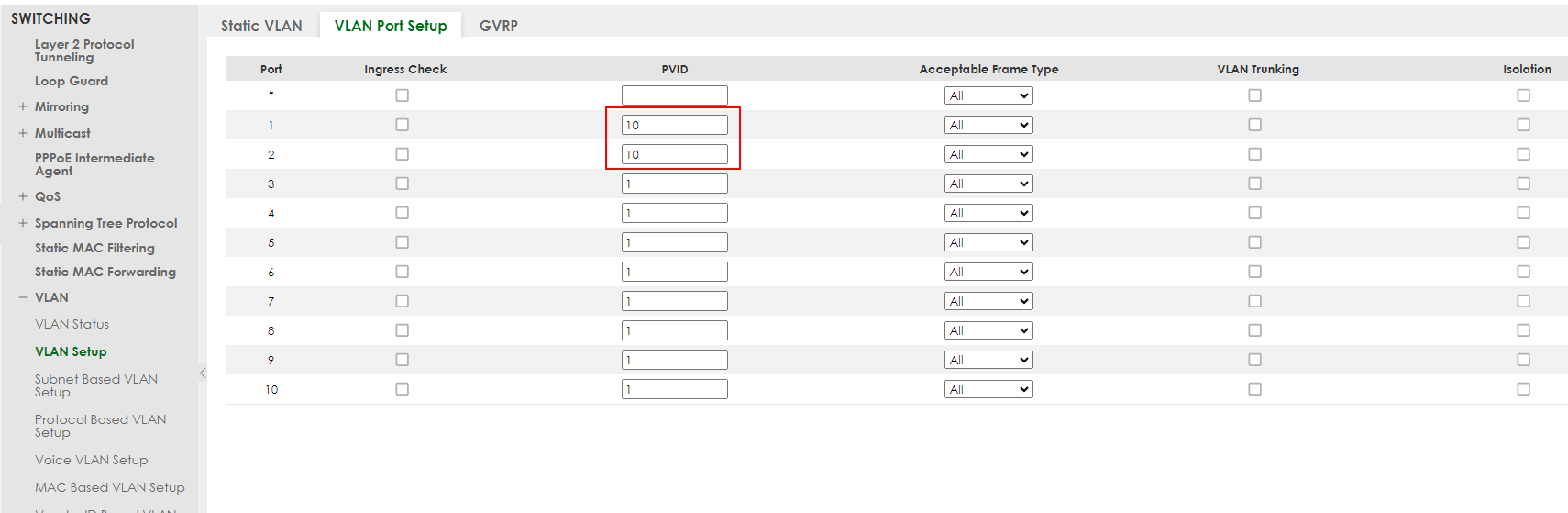

Nastavte Port 1-2 na PVID 10 a použite nastavenia:

Ďalšie hlbšie informácie týkajúce sa VLAN Trunking nájdete tu.

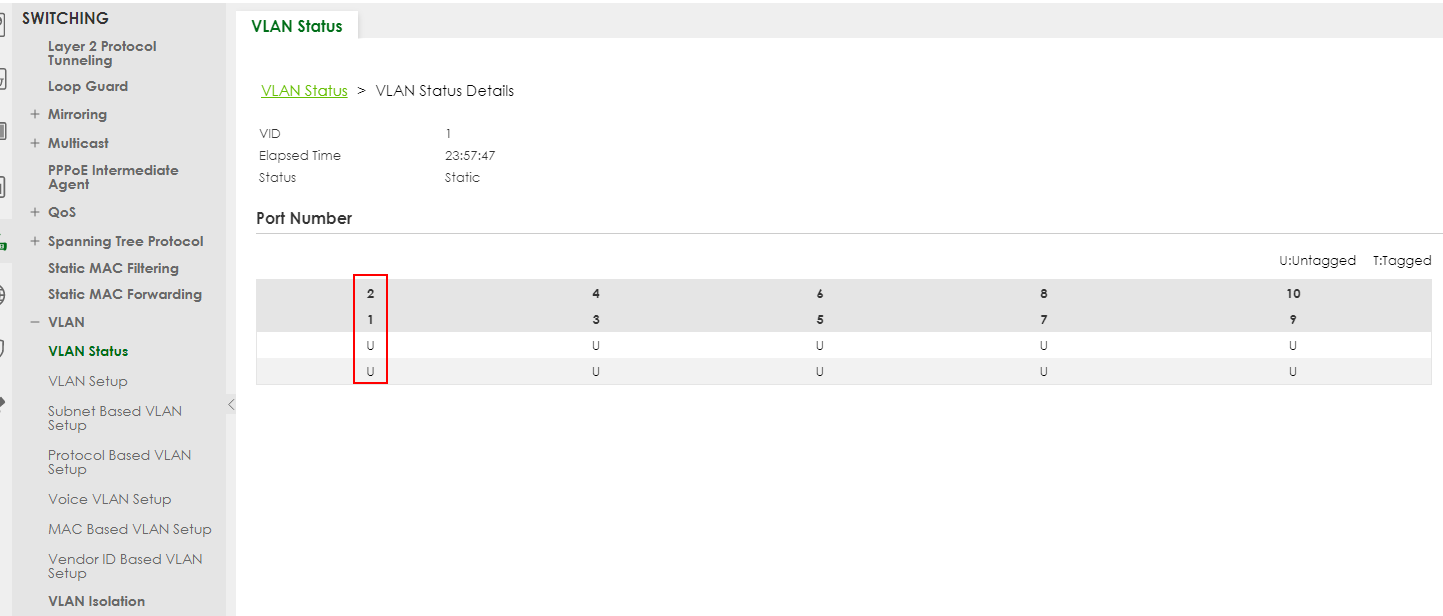

Teraz skontrolujeme (Prejdite na Rozšírené aplikácie > VLAN > Stav) VLAN1:

Tu je naša VLAN1 neoznačená aj na porte 1,2 a my chceme mať len jednu neoznačenú VLAN na port.

Potom prejdite späť na:

SWITCHING > VLAN > VLAN Setup > Static VLAN > Add/Edit

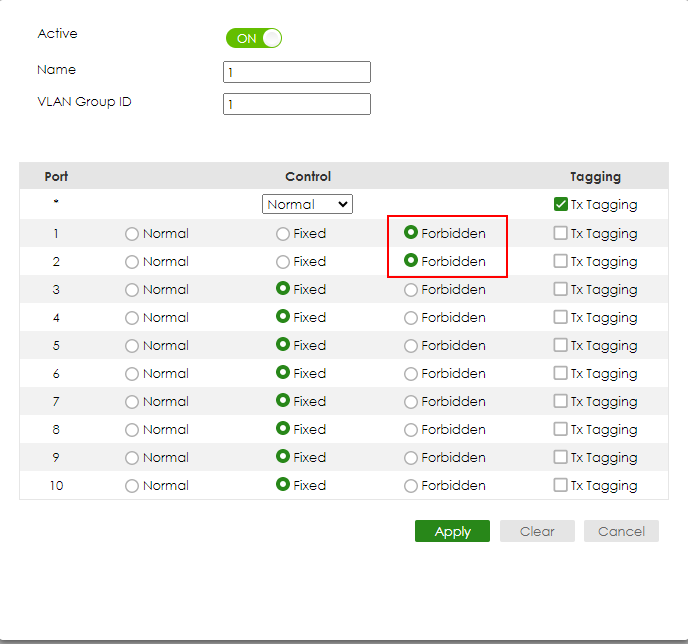

Potom vyberte VLAN1, kliknite na tlačidlo "Pridať/upraviť" a zmeňte Port1-2 na Zakázané a použite:

Prečo to potrebujeme?

Port môže podporovať len jedno neoznačené členstvo, ale viacero označených členstiev! V predvolenej konfigurácii sú všetky porty untag priradené k VLAN1. Hlbšie informácie nájdete tu.

Po konfigurácii prepínača by ste mali vždy uložiť novú konfiguráciu na prepínači.
V opačnom prípade prepínač po reštarte stratí zmeny.
Problém so stratou konfigurácie prepínača po výpadku napájania alebo cyklickom napájaní

4. Príklad CLI

Príklad Aktuálna konfigurácia po pridaní VLAN (GS2220-28HP):

Hlbšie informácie

Ak sa chcete dozvedieť / dozvedieť viac o našom návrhu VLAN, pozrite sa sem:

• VLAN - označené VLAN vs. PVID (príklad nastavenia neoznačenej/označenej VLAN na prepínači GS22XX)
• VLAN - hlbší pohľad na ich fungovanie
