Sieťový prepínač - konfigurácia overovania MAC pomocou služby Active Directory

[Zyxel Switch / XGS / GS série 2xxx a vyššie] Autentifikácia MAC pomocou služby Active Directory. Tento návod je založený na základných nastaveniach služby Active Directory so serverom Windows2019 a jednoduchou štruktúrou:

Základný názov: DC=ad,DC=local

Najskôr musíme vytvoriť / pridať používateľa, tento používateľ je klient, v príklade zariadenie s adresou MAC "b827eb2550df" (Raspberry PI)

Nastavenie prepínača

Nastavenie NPS

Overenie

Nastavenie prepínača

Musíme pridať prepínač Zyxel ako klienta RADIUS na server NPS

1) Otvorte aplikáciu Active Directory Users and Computers (Používatelia a počítače služby Active Directory): Štart > Všetky programy > Nástroje na správu > Používatelia a počítače služby Active Directory.

2) Vytvorte nový používateľský účet. používateľské meno a heslo by mali byť MAC adresa pripájajúceho sa zariadenia. Poznámka: Skontrolujte, aké možnosti v prepínači sú podporované, a nakonfigurujte to máme nasledujúce možnosti založené na X/GS2xxx alebo vyšších:

Konfigurujte prepínač tak, že prejdete na

SECURITY > Port Authentication > MAC Authentication

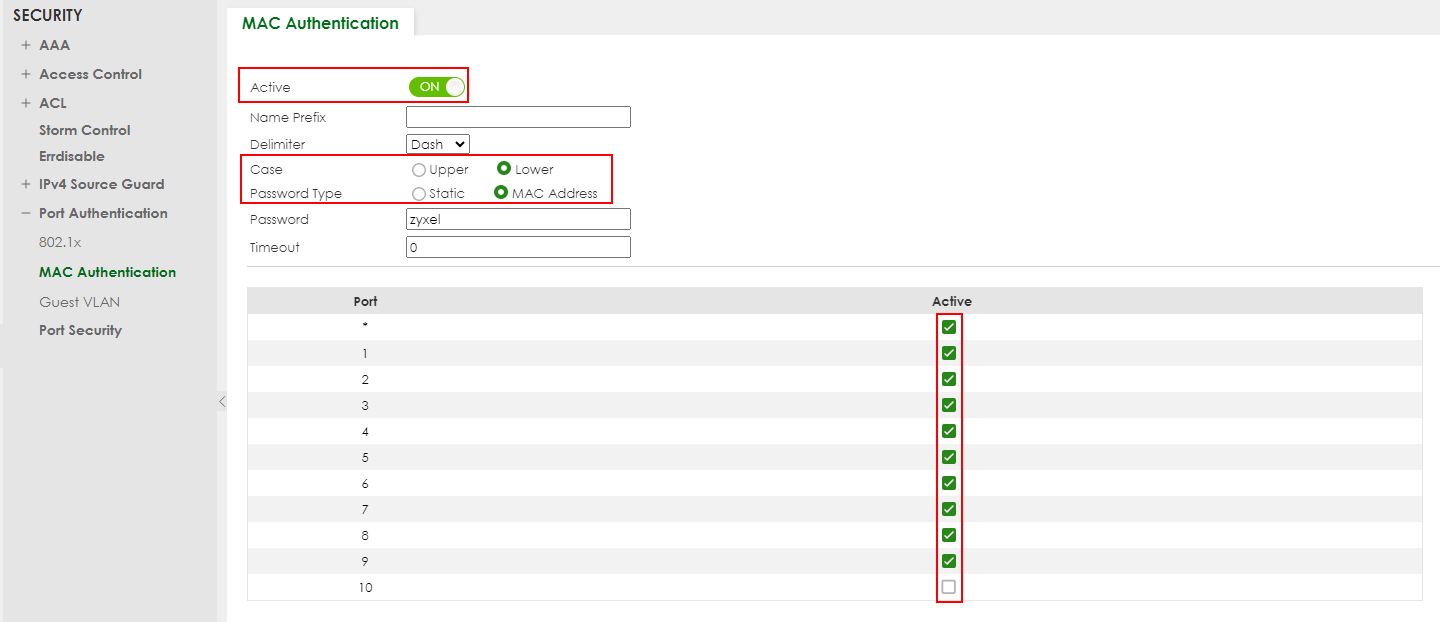

Potom aktivujte overovanie MAC, vyberte typ hesla založený na MAC-adresách s malými písmenami a aktivujte overovanie MAC na portoch, ktoré chcete.

Informácie k nastaveniam, ktoré sú možné:

Tu k tomuto príkladu Client MAC a Username je "b827eb2550df" PI, tento PI odošle MAC & Password ako rovnaký, to znamená, že User a PWD je: "b827eb2550df".

Aby mohol byť používateľ overený prostredníctvom AD, potrebujeme na to Groupe:

Teraz musíme nakonfigurovať NPS.

Nastavenia NPS:

Všetky prepínače, ktoré potrebujú overiť klienta, je potrebné pridať do NPS ako klienta Radius.

1) Otvorte konzolu servera NPS tak, že prejdete na položky Štart > Programy > Nástroje na správu > Server sieťových politík.
2) V ľavom paneli rozbaľte možnosť RADIUS Clients and Servers (Klienti a servery RADIUS).
3) Kliknite pravým tlačidlom myši na možnosť Klienti RADIUS a vyberte možnosť Nový.
4) Zadajte názov pre prepínač Zyxel-Switch.
5) Zadajte IP adresu prepínača Zyxel.
6) Vytvorte a zadajte zdieľané tajomstvo RADIUS.
7) Po dokončení stlačte tlačidlo OK.
8) Tieto kroky zopakujte pre všetky prepínače, ktoré sa budú používať pre MAC-Auth.

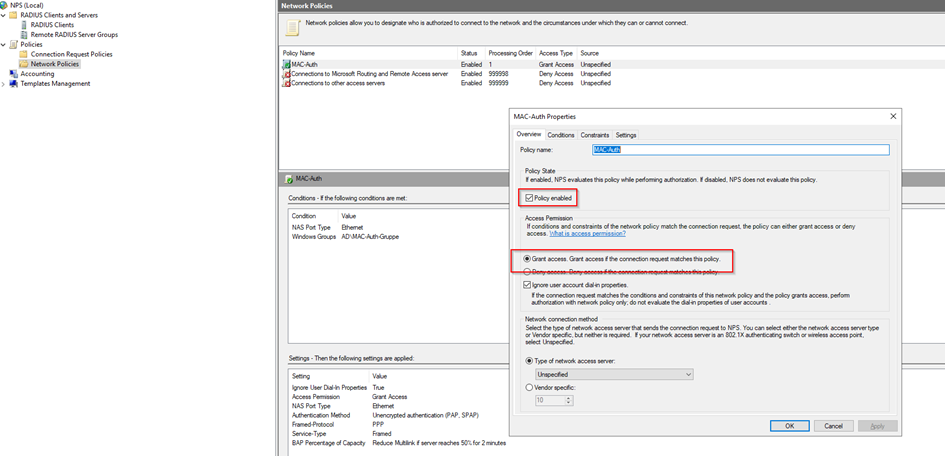

Teraz potrebujeme politiku požiadaviek na pripojenie NPS.

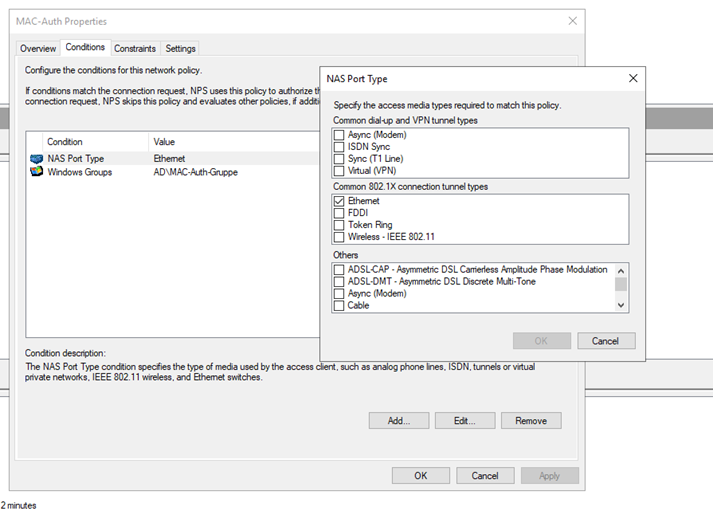

S nastaveniami na Windows Groupe a NAS Port Type:

S nastavením Auth Method v nastaveniach:

Teraz môžeme pokračovať v konfigurácii prepínača.

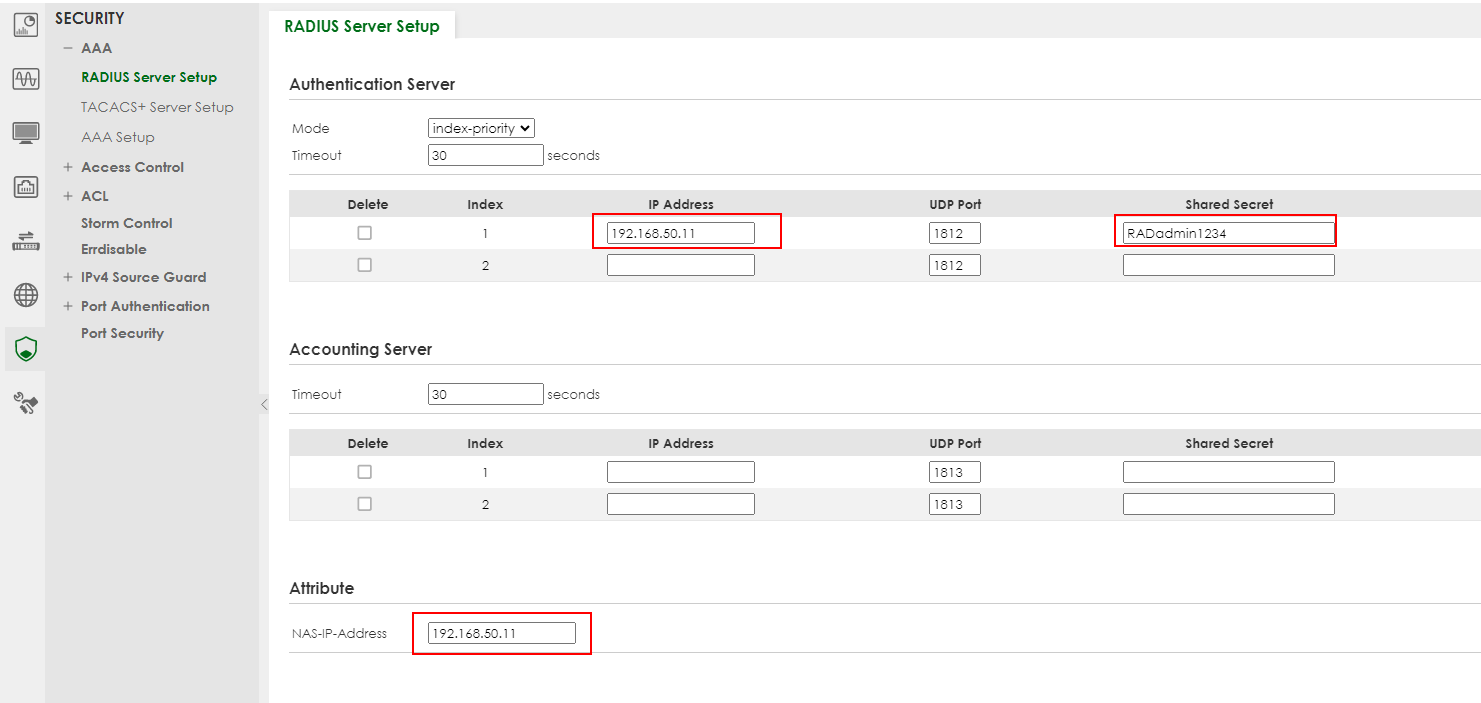

Najprv musíme pridať server AAA tak, že prejdeme na:

SECURITY > AAA > RADIUS Server Setup

• Pozri č. 6 Nastavenie NPS je Shared Secret => Set IP a zadajte RADIUS Shared Secret.

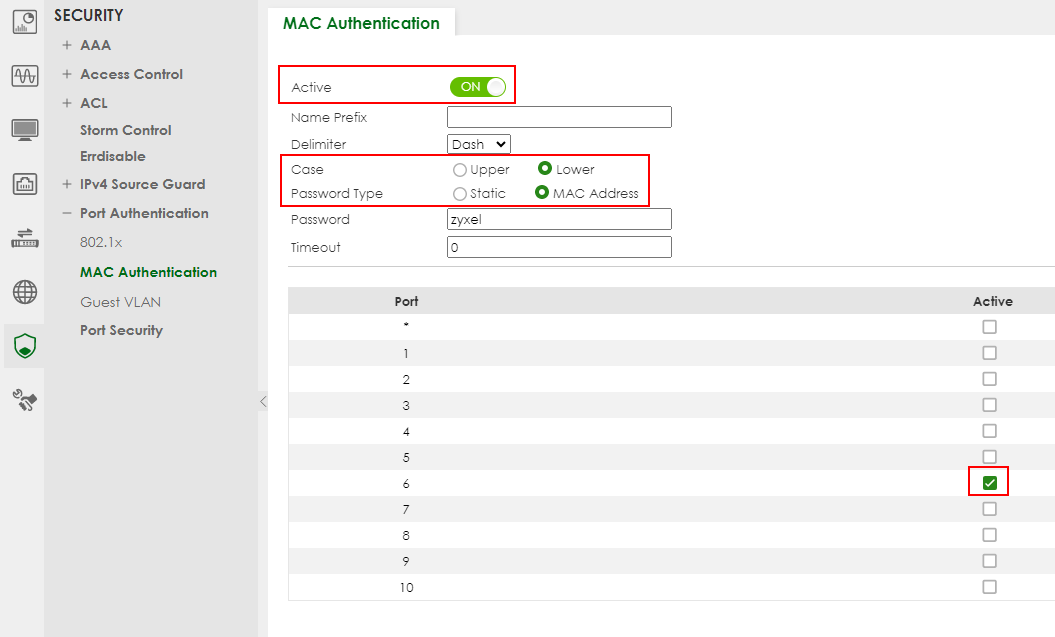

Teraz musíme povoliť port, na ktorom sa má používať MAC-Auth:
(V tomto príklade je PI pripojený k portu 6):

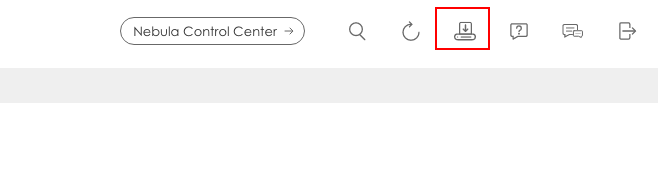

Uložte konfiguráciu, aby ste ju po reštarte nestratili:

Overenie:

overenie pomocou programu Wireshark a funguje:

Môžete tiež použiť Domain-Log, uvidíte to isté:

Hotovo.

Po konfigurácii prepínača by ste mali novú konfiguráciu vždy uložiť do prepínača.
V opačnom prípade prepínač po reštarte stratí zmeny .
Problém so stratou konfigurácie prepínača po výpadku napájania alebo cyklickom napájaní
