Tento článok sa zaoberá smerovaním medzi sieťami VLAN na našich prepínačoch XS3800, XGS4700 a ďalších prepínačoch L3

Pokiaľ ide o náš scenár, chceme obmedziť prevádzku na bezpečnostnú bránu a použiť XS3800 ako smerovač pre prevádzku medzi VLAN.


Najprv musíme pridať VLAN do bezpečnostnej brány.

dyn_repppp_0


Teraz pridáme rovnaké VLAN na prepínač.

SWITCHING > VLAN > VLAN Setup > Static VLAN

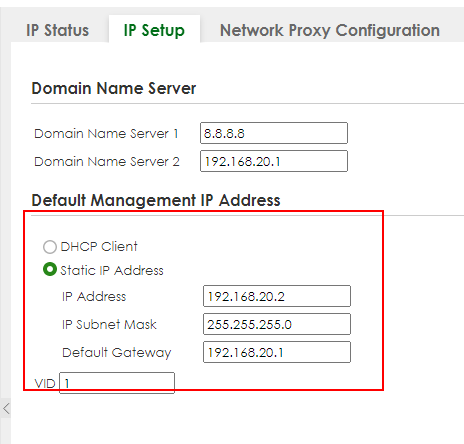

Potom musíme prepínaču prideliť IP adresu v každej z týchto VLAN

SYSTEM > IP Setup > IP Setup

Potom prejdite na Management IP Address (Adresa IP správy) a pridajte svoje VLAN do záznamov Management IP Address (Adresa IP správy).

Ďalej musíme zmeniť predvolený smerovač/predvolenú bránu pre sieťových klientov

Configuration > Network > Interface > VLAN > Edit


Sieťoví klienti teraz používajú prepínač ako bránu/router.
